Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 de 1ª generación (años del modelo 2004, 2005, 2006). Compartimiento de pasajeros Para acceder a los fusibles bajo el tablero de a bordo, retirar la trampilla de acceso, desbloquear los tornillos 1/4 de vuelta y bascular la caja. Diagrama de fusibles Compartimento del motor Para acceder a la caja situada en el compartimento motor, soltar y retirar la tapa. Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 de 1ª generación (años del modelo 2006 y 2007). Compartimiento de pasajeros Para acceder a los fusibles bajo el tablero de a bordo, retirar la trampilla de acceso, desbloquear los tornillos 1/4 de vuelta y bascular la caja. Diagrama de fusibles Compartimento del motor Para acceder a la caja situada en el compartimento motor, soltar y retirar la tapa. Diagrama de fusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 de 2ª generación (años del modelo 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2019). Compartimiento de pasajeros Las cajas de fusibles están situadas en la parte inferior del salpicadero (en el lado izquierdo). Desenganche la tapa tirando de la parte superior derecha y luego de la izquierda. Suelte por completo la tapa y dele la vuelta. Diagrama de fusibles Compartimento del motor La caja de fusibles está situada en el compartimento motor, cerca de la batería (en el lado izquierdo). Diagrama de fusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 Aircross (años del modelo 2012, 2013, 2014, 2015, 2016, 2017, 2018). Compartimiento de pasajeros La caja de fusibles está situada en la parte inferior del salpicadero (en el lado izquierdo). Suelte la tapa y retírela completamente tirando hacia usted. Diagrama de fusibles Compartimento del motor La caja de fusibles está situada en el compartimento motor (en el lado izquierdo). Diagrama de fusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 Cactus (años del modelo 2014, 2015, 2016, 2017). Compartimiento de pasajeros Las 2 cajas de fusibles están situadas en la parte inferior del tablero de a bordo, bajo el volante. Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha. Caja de fusibles izquierda Caja de fusibles derecha Compartimento del motor La caja de fusibles está situada en el compartimento motor, cerca de la batería. Diagrama de fusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 Cactus (años del modelo 2018, 2019, 2020, 2021). Compartimiento de pasajeros Las 2 cajas de fusibles están situadas en la parte inferior del salpicadero, bajo el volante en los vehículos con el volante a la izquierda, o debajo de la guantera en los vehículos con el volante a la derecha. Suelte la tapa tirando de la parte superior izquierda y, a continuación, de la derecha. Caja de fusibles izquierda Caja de fusibles derecha Compartimento del motor La caja de fusibles está situada en el compartimento motor, cerca de la batería. Diagrama de fusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 Picasso de 1ª generación (años del modelo 2006, 2007, 2008). Compartimiento de pasajeros Para acceder a los fusibles bajo el tablero de a bordo, retirar la trampilla de acceso, desbloquear los tornillos 1/4 de vuelta y bascular la caja. Diagrama de fusibles Compartimento del motor Para acceder a la caja situada en el compartimiento motor, soltar y retirar la tapa. Diagrama de fusibles Fusibles sobre batería Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 Picasso de 1ª generación (años del modelo 2009, 2010, 2011, 2012, 2013). Compartimiento de pasajeros Diagrama de fusibles Compartimento del motor Diagrama de fusibles Fusibles sobre la batería Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 Picasso (años del modelo 2013, 2014, 2015). Configuración La arquitectura eléctrica del vehículo varía en función del nivel de equipamiento. Para reconocer el tipo de arquitectura del vehículo, debe abrir el capó: la presencia de una caja de fusibles adicional delante de la batería indica que se trata de una arquitectura de tipo 2. La arquitectura de tipo 1 no presenta fusibles delante de la batería. Compartimiento de pasajeros La caja de fusibles está situada en la parte inferior del salpicadero (en el lado izquierdo). Suelte la tapa tirando de la parte superior derecha y, a continuación, de la parte izquierda. Abra completamente la tapa tirando de ella con precaución por el eje indicado mediante una flecha. Tipo 1 Caja 2 Tipo 2 Compartimento del motor Abra la tapa empujando las dos pestañas rojas hacia la parte trasera del vehículo. Tipo 1 Tipo 2 Caja 2 Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C4 Picasso / Spacetourer (años del modelo 2016, 2017, 2018, 2019, 2020, 2021, 2022). Compartimiento de pasajeros Las dos cajas de fusibles se encuentran en la parte inferior izquierda del salpicadero. Suelte la tapa tirando de la parte superior derecha, y a continuación, de la izquierda. Retire por completo la tapa tirando de ella con cuidado respetando la dirección que indica la flecha. Caja 1 Caja 2 Compartimento del motor Esta caja de fusibles está situada en el compartimento motor cerca de la batería. Abra la tapa presionando los 2 cierres de color rojo hacia la parte trasera del vehículo. Diagrama de fusibles

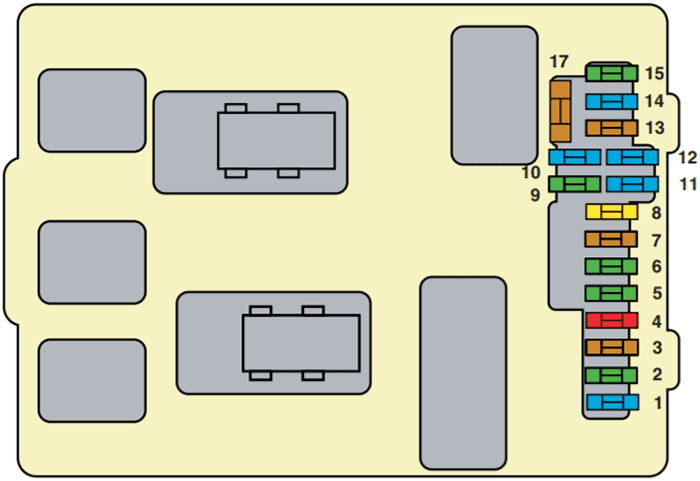

Diagrama de fusibles Citroën C4 (2004-2005)
№
Amp.
Funciones
F1
15A
Limpialuneta trasero
F2
30A
Cierre centralizado, Superbloqueo
F3
10A
Airbag
F4
10A
Toma de diagnosis, Contactor de freno, Retrovisor electrocromático, Proyectores direccionales, ESP, Sonda de nivel de agua, Aditivo gasoil, Dirección asistida, Contactor pedal de embrage (ESP, regulador y limitador de velocidad)
F5
30A
Elevalunas delantero
F6
30A
Elevalunas trasero
F7
5A
Alumbrado interior
F8
20A
Autorradio, NaviDrive, Mandos al volante, Indicador, Alarma
F9
30A
Encendedor de cigarrillos, Toma 12V
F10
15A
Detección de falta de presión en los neumáticos, CVA, Frenos, Caja remolque
F11
15A
Antirrobo de dirección, Toma de diagnosis, Filtro de partículas
F12
15A
Asiento eléctrico, Alerta de cruce involuntario de línea
F13
5A
Captador de lluvia., Captador de luminosidad
F14
15A
Aire acondicionado, Cuadro de a bordo, Cuentarrevoluciones, Airbag, Caja remolque, Teléfono Bluetooth
F15
30A
Cierre centralizado, Superbloqueo
F16
SHUNT
F17
40A
Luneta trasera térmica
№
Amp.
Funciones
F36
20A
Amplificador Hi-Fi
F37
30A
Asiento eléctrico delantero izquierdo
F39
20A
Asientos térmicos
№
Amp.
Funciones
F1
20A
Calculador control motor, Grupo motoventilador
F2
15A
Claxon
F3
10A
Lavaparabrisas DEL. y lavaluneta TRA.
F4
20A
Lavafaros
F5
15A
Bomba de carburante
F6
10A
CVA
F7
10A
Calculador ABS/Calculador ESP
F8
15A
Motor de arranque
F9
10A
Arranque, Caja BCP, Contactor nivel agua motor
F10
30A
Electroválvula motor, Sonda de presencia de agua en el gasoil, Calculador control motor, Inyectores, Bobina de encendido, Sonda de oxígeno
F11
40A
Impulsor de aire, Aire acondicionado
F12
30A
Limpiaparabrisas delantero
F13
40A
Caja de Servicio Inteligente (BSI)
F14
30A
Bomba de aire (motor 2.0i 1 6V)
Diagrama de fusibles Citroën C4 (2006-2007)
№
Amp.
Funciones
F1
15A
Limpialuneta trasero
F2
30A
Cierre centralizado, Superbloqueo
F3
5A
Airbags y pretensores
F4
10A
Toma de diagnosis, Contactor de freno, Retrovisor electrocromático, ESP, Sonda de nivel de agua, Aditivo gasoil, Contactor pedal de embrage (ESP, regulador y limitador de velocidad)
F5
30A
Elevalunas delantero, Retrovisores exteriores térmicos
F6
30A
Elevalunas trasero
F7
5A
Alumbrado interior
F8
20A
Autorradio, NaviDrive, Mandos al volante, Indicador, Alarma, Toma 12V delantera, Caja remolque, Modulo autoescuela
F9
30A
Encendedor de cigarrillos, Toma 12V trasera
F10
15A
Detección de falta de presión en los neumáticos, CVA, Contactor STOP
F11
15A
Antirrobo de dirección, Toma de diagnosis, Filtro de partículas
F12
15A
Asiento eléctrico, Alerta de cruce involuntario de línea, Ayuda estacionamiento
F13
5A
Captador de lluvia., Captador de luminosidad, Caja manual pilotada (6 velocidades), Caja de Servicio motor
F14
15A
Aire acondicionado, Cuadro de a bordo, Cuentarrevoluciones, Airbags y pretensores, Caja remolque, Teléfono Bluetooth
F15
30A
Cierre centralizado, Superbloqueo
F16
SHUNT
F17
40A
Luneta trasera térmica
№
Amp.
Funciones
F36
20A
Amplificador Hi-Fi
F37
30A
Asiento eléctrico delantero izquierdo
F39
20A
Asientos térmicos
№
Amp.
Funciones
F1
20A
Calculador control motor, Grupo motoventilador
F2
15A
Claxon
F3
10A
Lavaparabrisas DEL. y lavaluneta TRA.
F4
20A
Lavafaros
F5
15A
Bomba de carburante
F6
10A
CVA, Lámpara de xenón, Proyectores direccionales, Electroválvula purga cánister (motor 2.0i 16V)
F7
10A
Calculador ABS/Calculador ESP, Dirección asistida
F8
20A
Motor de arranque
F9
10A
Arranque, Caja calefacción adicional (Diesel), Contactor nivel agua motor
F10
30A
Electroválvula motor, Sonda de presencia de agua en el gasoil, Calculador control motor, Inyectores, Bobina de encendido, Sonda de oxígeno, Electroválvula purga cánister (motor 1,4i 16V y 1.6i 16V)
F11
40A
Impulsor de aire, Aire acondicionado
F12
30A
Limpiaparabrisas delantero
F13
40A
Caja de Servicio Inteligente (BSI)
F14
30A
Bomba de aire (motor 2.0i 16V)
Diagrama de fusibles Citroën C4 (2011-2017)
№
Amp.
Función
F3
20A
Luces de estacionamiento, luces de emergencia del remolque
F4
20A
Iluminación interior, caja de servicio remolque
F5
30A
Elevalunas secuenciales delanteros
F6
30A
Elevalunas secuenciales traseros
F8
3A
Sirena de alarma, calculador de alarma
F11
20A
Toma de 12V remolque
F12
30A
Persiana de ocultación del techo acristalado panorámico
F13
10A
Encendedor (Toma 12V)
F14
10A
Toma 12V de maletero
F16
3A
Luz del compartimento multifunción, lectores de mapa traseros, luz de la guantera
F17
3A
Luz de los parasoles, lectores de mapa delanteros
F22
20A
Señalización del remolque
F28
15A
Autorradio, autorradio de accesorios
F30
20A
Limpialuneta
F32
10A
Amplificador Hi-Fi
F36
15A
Toma de 12V trasera
F37
–
No utilizado
F38
–
No utilizado
F39
–
No utilizado
F40
25A
Toma de 230V/50 Hz
R1
–
Toma de 230V/50 Hz
R2
–
Toma de 12V de maletero
№
Amp.
Funciones
F19
30A
Pequeña/Gran velocidad del limpiaparabrisas
F20
15A
Bomba de lavaparabrisas y lavaluneta
F21
20A
Bomba de lavafaros
F22
15A
Claxon
F23
15A
Luz de carretera derecha
F24
15A
Luz de carretera izquierda
F27
5A
Luz de cruce izquierda
F28
5A
Luz de cruce derecha
Diagrama de fusibles Citroën C4 Aircross (2012-2017)
№
Amp.
Funciones
1
30A
Ventilador de habitáculo
2
15A
Luces de freno, tercera luz de freno
3
10A
Luces antiniebla traseras
4
30A
Limpiaparabrisas y lavaparabrisas
6
20A
Cierre centralizado, retrovisores exteriores eléctricos
7
15A
Autorradio, telemática, caja USB, kit manos libres
8
7,5A
Llave con mando a distancia, calculador aire acondicionado, cuadro de a bordo, elevalunas eléctricos, captadores de lluvia y luminosidad, línea de mandos, mandos bajo el volante
9
15A
Iluminación del habitáculo y del cuadro de a bordo
10
15A
Luces de emergencia
11
15A
Limpialuneta
12
7,5A
Cuadro de a bordo, pantalla multifunción, ayuda al estacionamiento, asientos calefactados, desempañado luneta trasera, persiana de ocultación eléctrica, reglaje automático de los faros
13
15A
Encendedor, toma de accesorios
15
20A
Persiana de ocultación eléctrica
16
10A
Retrovisores exteriores, autorradio
18
7,5A
Luces de marcha atrás
19
15A
Toma de accesorios
20
30A
Mandos de los elevalunas eléctricos
21
30A
Desempañado de la luneta
22
7,5A
Deshelado de los retrovisores exteriores
24
25A
Asientos eléctricos conductor y acompañante
25
30A
Asientos calefactados
№
Amp.
Funciones
1
15A
Faros antiniebla
4
10A
Claxon
5
7,5A
Alternador
6
20A
Lavafaros
7
10A
Aire acondicionado
9
20A
Alarma
10
15A
Desempañado del limpiaparabrisas
11
–
No utilizado
12
–
No utilizado
13
10A
Luces diurnas
14
10A
Luz de carretera izquierda
15
10A
Luz de carretera derecha
16
20A
Luz de cruce izquierda (xenón)
17
20A
Luz de cruce derecha (xenón)
18
10A
Luz de cruce izquierda (halógena), reglaje manual y automático de los faros
19
10A
Luz de cruce derecha (halógena)
31
30A
Amplificador audio
Diagrama de fusibles Citroën C4 Cactus (2014-2017)
№
Amp.
Funciones
F01
10A
Pedal del freno (contactor 2), Stop & Start
F02
5A
Reglaje de la altura de los faros, calefacción adicional (diésel), ayuda al estacionamiento, toma de diagnosis, retrovisores exteriores (reglaje eléctrico)
F03
10A
Bomba aditivo diésel, dirección asistida eléctrica, pedal de embrague (contactor)
F04
5A
Sensor de lluvia y luminosidad
F06
10A
Pedal del freno (contactor 1), toma de diagnosis
F08
5A
Parte superior de columna con mandos en el volante
F10
10A
Llamada de urgencia/llamada de asistencia
F12
5A
Stop & Start, ABS, ESC
F13
5A
Ayuda al estacionamiento, cámara de marcha atrás
F14
15A
Caja de velocidades pilotada, panel de mandos (en la la pantalla táctil), aire acondicionado, tablet táctil
F16
15A
Toma de 12 Voltios
F18
20A
Radio
F19
5A
Testigos de cinturones no abrochados
F20
5A
Airbags
F21
5A
Cuadro de a bordo
F22
30A
Cerraduras
F23
5A
Luz de techo, lectores de mapa
F26
15A
Claxon
F27
15A
Lavalunas delantero y trasero
F28
5A
Antirrobo (contactor)
F30
15A
Limpialuneta
№
Amp.
Funciones
F30
10A
Retrovisores con deshelado
F31
25A
Luneta trasera con función deshelado
F34
30A
Elevalunas eléctricos delanteros
F36
30A
Asientos delanteros calefactados
F38
20A
Caja enganche de remolque
F40
25A
Caja enganche de remolque
№
Amp.
Funciones
F1
40A
Aire acondicionado
F2
30A/40A
Stop & Start
F3
30A
Caja de fusibles habitáculo
F4
70A
Caja de fusibles habitáculo
F5
70A
Caja de servicio inteligente (BSI)
F6
60A
Grupo motoventilador
F7
80A
Caja de servicio inteligente (BSI)
F8
15A
Control motor, bomba de gasolina
F9
15A
Control motor
F10
15A
Control motor
F11
20A
Control motor
F12
5A
Grupo motoventilador
F13
5A
Caja de servicio inteligente (BSI)
F14
5A
Caja carga batería (motor sin Stop & Start)
F15
5A
Stop & Start
F17
5A
Caja de servicio inteligente (BSI)
F18
10A
Luz de carretera derecha
F19
10A
Luz de carretera izquierda
F20
30A
Control motor
F21
30A
Motor de arranque
F22
40A
Caja de velocidades pilotada
F23
40A
ABS, ESC
F24
20A
ABS, ESC
F25
30A
Caja de fusibles habitáculo
F26
15A
Caja de velocidades pilotada
F27
25A
Caja de servicio inteligente (BSI)
F28
30A
Sistema anticontaminación diésel (AdBlue®)
F29
40A
Limpiaparabrisas delantero
F30
80A
Caja de precalentamiento bujía
F31
100A
Calefacción adicional (diésel)
F32
80A
Dirección asistida eléctrica
Diagrama de fusibles Citroën C4 Cactus (2018-2020)
№
Amp.
Funciones
F1
10A
Retrovisores exteriores (ajuste eléctrico).
F4
15A
Alerta sonora.
F6
20A
Lavaparabrisas y lavaluneta.
F8
20A
Limpialuneta.
F10
30A
Cerraduras.
F27
5A
Alarma (preinstalación).
F29
20A
Pantalla táctil.
F31
15A
Radio.
F32
15A
Toma de 12 voltios.
F35
5A
Reglaje de la altura de los faros, control de tracción.
F36
5A
Luz de techo, luz de lectura.
№
Amp.
Funciones
F30
30A
Luneta térmica.
F31
10A
Retrovisores térmicos.
F34
25A
Caja de enganche de remolque.
F35
20A
Caja de enganche de remolque.
F36
30A
Elevalunas delanteros con función de pulsación única.
F37
30A
Asientos delanteros térmicos.
№
Amp.
Funciones
F1
40A
Aire acondicionado.
F16
15A
Faros antiniebla.
F18
10A
Luz de carretera derecha.
F19
10A
Luz de carretera izquierda.
F29
40A
Limpiaparabrisas.
Diagrama de fusibles Citroën C4 Picasso (2007-2008)
№
Amp.
Funciones
F1
15A
Limpialuneta
F2
30A
Bloqueo y desbloqueo
F3
5A
Airbag
F4
10A
Multimedia, retrovisor electro-cromado, filtro de partículas, toma diagnosis, climatización, rueda dentada de corrección de altura proyectores
F5
30A
Elevalunas delantero, electrónica de puerta delantera, techo transparente panorámico
F6
30A
Elevalunas traseras
F7
5A
Alumbrado luz de techo, guantera refrigerada, autorradio
F8
20A
pantalla multifunciones, autorradio, cargador CD, mando volante, multimedia, detección de falta de presión, alarma, remolque
F9
30A
Encendedor, multimedia, toma 12 V delantera, lámpara maletero, autorradio
F10
15A
Corrector de altura (suspensión)
F11
15A
Contactor freno, antirrobo
F12
15A
Ayuda al estacionamiento, limpieza y encendido automático, asientos eléctricos pasajero, AFIL, ampli Hi-Fi, remolque
F13
5A
Caja servicio motor, asiento eléctrico conductor
F14
15A
Climatización, kit manos libres Bluetooth®, palanca de velocidad caja CVA, airbag, combinado
F15
30A
Bloqueo y desbloqueo
F16
SHUNT
F17
40A
Luneta térmica
№
Amp.
Funciones
F29
20A
Asientos térmicos
F30
NU
–
F31
NU
–
F32
NU
–
F33
5A
Ayuda al estacionamiento, limpieza y encendido automático, asientos eléctricos pasajero, AFIL, ampli Hi-Fi
F34
5A
Remolque
F35
NU
–
F36
20A
Amplificador Hi-Fi
F37
10A
Climatización, pack luz
F38
30A
Asientos eléctricos conductor
F39
5A
Trampilla de carburante
F40
30A
Asientos eléctricos pasajero, techo panorámico
№
Amp.
Funciones
F1
20A
Gestión motor
F2
15A
Avisador sonoro
F3
10A
Bomba lavalunas
F4
20A
Bomba lava proyectores
F5
15A
Órganos motor
F6
10A
Proyectores direccionales Xenón bi-función, motor de corrección de altura proyectores, contacto de embrague, CCP (Caja de conmutación protección)
F7
10A
Caja de velocidades automática, contacto nivel agua motor, dirección asistida
F8
25A
Motor de arranque
F9
10A
Contactor stop
F10
30A
Órganos motor
F11
40A
Impulsor trasero
F12
30A
Limpialunas
F13
40A
Caja de servicio inteligente
F14
30A
Bomba de aire, recuperador para intercambio térmico
F15
10A
Luz de carretera derecha
F16
10A
Luz de carretera izquierda
F17
15A
Luz de cruce izquierda
F18
15A
Luz de cruce derecha
№
Amp.
Funciones
F1
Espárragos de conexión + Batería
F2
Espárragos de conexión alimentación, CSM (caja de servicio motor)
F3
NU
–
F4
5A
Calculador y accionador caja de velocidades automática
F5
15A
Toma Diagnosis
F6
15A
Calculador caja manual pilotada 6 velocidades/caja de velocidades automática
F7
5A
Calculador ESP
F8
20A
Toma 12 V trasera
Diagrama de fusibles Citroën C4 Picasso (2009-2013)
№
Amp.
Funciones
F1
15A
Limpialuneta
F2
30A
Masa de bloqueo y desbloqueo
F3
5A
Airbag y pretensores pirotécnicos
F4
10A
Multimedia, retrovisor electrocromo, filtro de partículas, toma de diagnosis, aire acondicionado, reglaje manual de los faros
F5
30A
Elevalunas delanteros, pletina electrónica de puerta delantera, techo acristalado panorámico
F6
30A
Elevalunas traseros
F7
5A
Luces de techo, guantera refrigerable, autorradio
F8
20A
Pantalla multifunción, autorradio, mandos en el volante, multimedia, detección de subinflado, alarma, remolque
F9
30A
Multimedia, tomas 12 V delanteras, linterna portátil de maletero, autorradio
F10
15A
Corrector de altura (suspensión)
F11
15A
Contactor de freno, antirrobo
F12
15A
Ayuda al estacionamiento, limpiaparabrisas y encendido de las luces automáticos, asiento eléctrico del acompañante, alerta de cambio involuntario de carril, amplificador Hi-Fi, remolque
F13
5A
Caja de servicio motor (BSM), asiento eléctrico del conductor
F14
15A
Aire acondicionado, kit manos libres Bluetooth®, palanca de caja de velocidades automática, airbag, cuadro de a bordo
F15
30A
Bloqueo y desbloqueo
F16
–
SHUNT
F17
40A
Luneta térmica
№
Amp.
Funciones
F29
20A
Asientos calefactados
F30
–
No utilizado
F31
40A
Caja de servicio remolque
F32
15A
Toma de 12 V trasera
F33
5A
Ayuda al estacionamiento, limpiaparabrisas y encendido de las luces automáticos, asiento eléctrico del acompañante, alerta de cambio involuntario de carril, amplificador Hi-Fi
F34
5A
Remolque
F35
–
No utilizado
F36
20A
Amplificador Hi-Fi
F37
10A
Aire acondicionado, pack luz
F38
30A
Asiento eléctrico del conductor
F39
5A
Trampilla de carburante
F40
30A
Asiento eléctrico del acompañante, techo acristalado panorámico
№
Amp.
Funciones
F1
20A
Gestión del motor
F2
15A
Claxon
F3
10A
Bomba de lavaparabrisas
F4
20A
Bomba de lavafaros
F5
15A
Órganos del motor
F6
10A
Faros direccionales de Xenón bifunción, reglaje automático de los faros, contactor de embrague, caja de conmutación y protección (CCP)
F7
10A
Caja de velocidades automática, contacto nivel de agua motor, dirección asistida
F8
25A
Motor de arranque
F9
10A
Contactor de freno
F10
30A
Órganos del motor
F11
40A
Impulsor trasero
F12
30A
Limpiaparabrisas
F13
40A
Caja de servicio inteligente (BSI)
F14
30A
Bomba de aire, recuperador para intercambio térmico
F15
10A
Luz de carretera derecha
F16
10A
Luz de carretera izquierda
F17
15A
Luz de cruce izquierda
F18
15A
Luz de cruce derecha
F19
15A
Órganos del motor
F20
10A
Órganos del motor
F21
5A
Relé GMV
№
Amp.
Funciones
F1
5A
Accionador de caja de velocidades automática
F2
5A
Contactor de freno
F3
5A
Calculador de estimación de la carga de la batería
F4
20A
Alimentación ESP
F5
5A
Alimentación ESP
F6
20A
Calculador de caja manual pilotada de 6 velocidades/caja de velocidades automática
Diagrama de fusibles Citroën C4 Picasso (2014-2015)
Caja 1
№
Amp.
Funciones
F8
5A
Mandos en el volante
F18
20A
Pantalla táctil, sistema de audio y navegador, reproductor de CD, tomas USB y auxiliares
F16
15A
Toma de 12 V delantera
F15
15A
Toma 12 V maletero
F28
5A
Botón START/STOP
F30
15A
Limpialuneta
F27
15A
Bomba lavalunas delantera, bomba lavalunas trasera
F26
15A
Claxon
F20
5A
Airbags
F21
5A
Cuadro de a bordo
F19
5A
Sensor de lluvia y de luminosidad
F12
5A
Caja arranque manos libres
F2
5A
Mando de reglaje manual de los faros
№
Amp.
Funciones
F9
15A
Toma de 12 V trasera
№
Amp.
Funciones
F3
3A
Botón START/STOP
F6A
15A
Pantalla táctil, sistema de audio y navegador, reproductor de CD, tomas USB y auxiliares
F8
5A
Alarma
F9
3A
Mandos en el volante
F19
5A
Cuadro de a bordo
F24
3A
Sensor de lluvia y luminosidad
F25
5A
Airbags
F33
3A
Memorización del puesto de conducción
F34
5A
Dirección asistida eléctrica
F13
10A
Toma 12 V delantera
F14
10A
Toma 12 V maletero
F16
3A
Lectores de mapa en el techo de la 1a fila
F27
5A
Selector de velocidades de la caja de velocidades pilotada
F30
20A
Limpialuneta
F38
3A
Mando de reglaje manual de los faros
№
Amp.
Funciones
F18
10A
Luces de carretera derechas
F19
10A
Luces de carretera izquierdas
№
Amp.
Funciones
F9
30A
Portón de maletero motorizado
F18
25A
Amplificador Hi-Fi
F21
3A
Caja lector arranque manos libres
№
Amp.
Funciones
F19
30A
Pequeña/Gran velocidad del limpiaparabrisas delantero
F20
15A
Bomba lavalunas delantera y trasera
F21
20A
Bomba lavafaros
Diagrama de fusibles Citroën C4 Picasso / Spacetourer (2016-2022)
№
Amp.
Funciones
F1
40A
Luneta, desempañado.
F2
20A
Retrovisores exteriores eléctricos.
F5
30A
Persiana de ocultación del techo panorámico.
F6
20A
Toma 12 V multimedia trasera.
F7
20A
Toma de 230 V.
F9
25A
Asientos calefactados.
F10
20A
Caja de enganche de remolque.
F11
20A
Ventilador del aire acondicionado.
F12
30A
Motor de elevalunas.
№
Amp.
Funciones
F7
10A
Toma 12 V multimedia del maletero.
F8
20A
Limpialuneta.
F10
30A
Cerraduras.
F17
5A
Airbag frontal del acompañante.
F18
5A
Selector de marchas de caja de cambios automática.
F21
3A
START/STOP botón.
F22
3A
Sensor de lluvia y solar, cámara del parabrisas.
F24
5A
Ayuda al estacionamiento, ayuda visual panorámica.
F27
5A
Caja de cambios automática.
F29
20A
Sistema de audio y telemática.
F32
15A
Tomas 12 V.
F35
5A
Reglaje altura de los faros/desempañado de la luneta, radar.
F36
5A
Iluminación: guantera, compartimento central, luces de lectura, luces de techo.
№
Amp.
Funciones
F16
20A
Lavafaros.
F18
10A
Luz de carretera derecha.
F19
10A
Luz de carretera izquierda.
F29
40A
Limpiaparabrisas y limpialuneta
Ir al contenido
información de coches, manuales de usuario, mecánica, códigos de avería, fusibles, aire acondicionado etc…
