Diagrama de fusibles Cadillac SRX (2010-2012)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac SRX (años del modelo 2010, 2011, 2012).

Compartimiento de pasajeros
El bloque de fusibles del tablero de instrumentos se encuentra en la consola central, entre los asientos del conductor y del pasajero. Para tener acceso a los fusibles, abra la puerta del tablero de fusibles desde el lado del pasajero, tirando de ella hacia fuera.

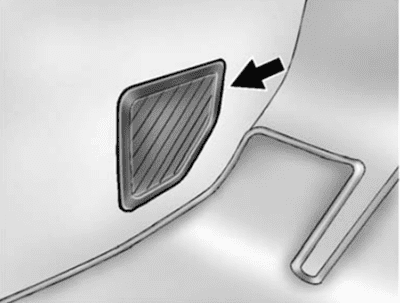

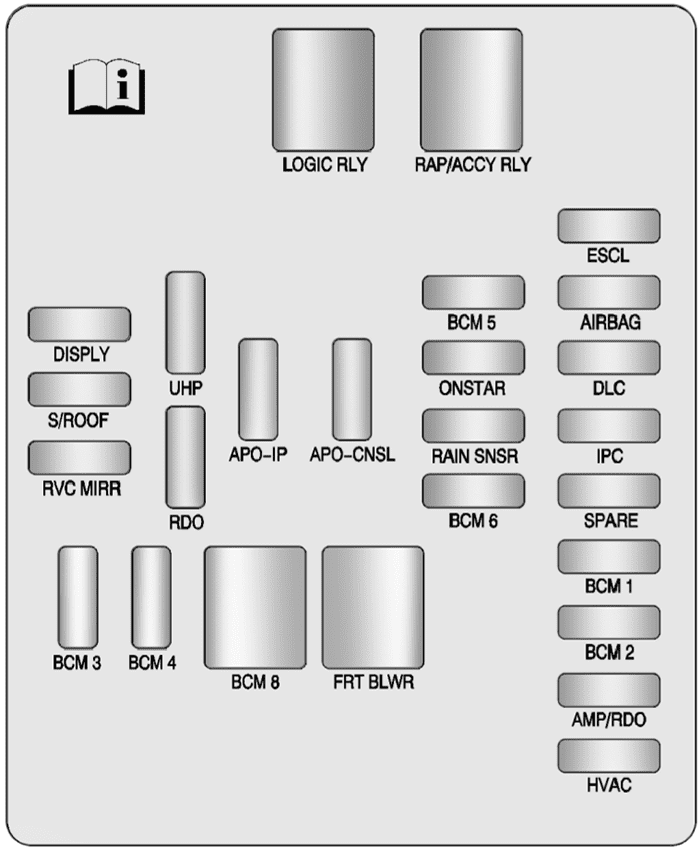

Diagrama de fusibles

Fusibles Uso
DISPLY Pantalla
S/ROOF Quemacocos
RVC MIRR Espejo de la cámara de visión trasera
UHP Teléfono manos libres universal
RDO Radio
APO – IP Toma de corriente auxiliar – Tablero de instrumentos
APO – CNSL Toma de corriente auxiliar – Consola de piso
BCM 3 Módulo de control de la carrocería 3
BCM 4 Módulo de control de la carrocería 4
BCM 5 Módulo de control de la carrocería 5
ONSTAR Sistema OnStar (Si se cuenta con él)
RAIN SNSR Sensor de lluvia
BCM 6 Módulo de control de la carrocería 6
ESCL Bloqueo electrónico de la columna de dirección
AIRBAG Módulo de detección y diagnóstico
DLC Conexión de enlace de datos
IPC Tablero de instrumentos
SPARE No usado
BCM 1 Módulo de control de la carrocería 1
BCM 2 Módulo de control de la carrocería 2
AMP/RDO Amplificador/Radio
HVAC Control climático
Fusibles J-Case
BCM 8 Módulo de control de la carrocería 8
FRT BLWR Ventilador delantero
Relevadores
LOGIC RLY Relevador de logística
RAP/ACCY RLY Relevador de energía retenida para accesorios/ Accesorios

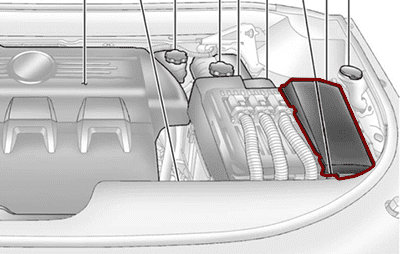

Compartimento del motor
Para retirar la cubierta del bloque de fusibles presione los seguros de la cubierta y levántela en sentido recto.

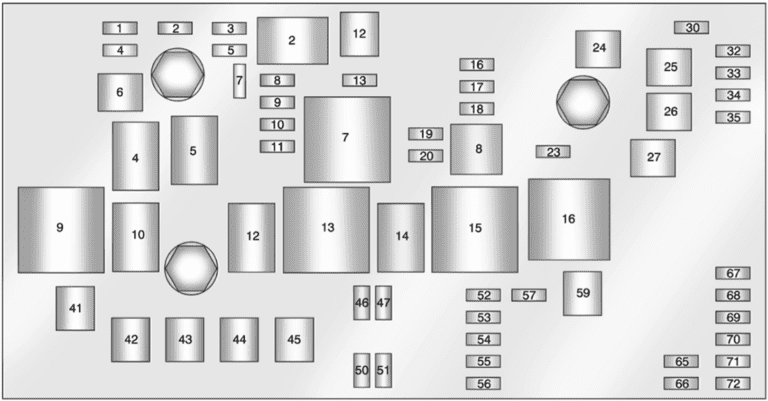

Diagrama de fusibles

Uso
1 Batería del módulo de control del motor
2 Batería del módulo de control de la transmisión
3 Sensor de flujo de aire
4 No usado
5 Marcha/corriente conmutada del módulo de control del motor
7 Sensor de O2 del convertidor postcatalítico
8 Sensor de O2 del convertidor precatalítico
9 Módulo de control del motor (Tren de potencia)
10 Inyectores de combustible-pares
11 Inyectores de combustible-nones
13 Lavador
16 Grupo del tablero de instrumentos/ Luz indicadora de falla/Encendido
17 Sensor de calidad del aire
18 Lavafaros
19 Marcha/corriente conmutada del módulo de control de la transmisión
20 Marcha/corriente conmutada del centro eléctrico trasero
23 Motor del calentador
30 Conmutar luz posterior
32 Detección de batería (Control de voltaje regulado)
33 Módulo de nivelación del sistema adaptable de iluminación hacia delante/Faro adaptable
34 Módulo de control de la carrocería 7
35 Módulo de control electrónico de frenos
46 Faro de luz baja derecho
47 Faro de luz baja izquierdo
50 Luces de niebla delanteras
51 Claxon
52 Módulo de control del sistema de combustible
53 Nivel de faro
54 Encendido del módulo de diagnóstico de detección
55 Faro de luz alta-derecho
56 Faro de luz alta-izquierdo
57 Encendido del bloqueo de la columna de dirección
65 Luz de freno derecha del remolque
66 Luz de freno izquierda del remolque
67-72 Refacción
Fusibles J-Case
6 Limpiador
12 Bomba de vacío
24 Bomba del Sistema de frenos antibloqueo
25 Centro eléctrico trasero 1
26 Centro eléctrico trasero 2
27 No usado
41 Ventilador de enfriamiento 2 (LF1)
42 Motor de arranque
43 No usado
44 No usado
45 Ventilador de enfriamiento 1 (LF1)
59 Bomba secundaria de AIRE
Relevadores
2 Bomba de vacío
4 Control del limpiador
5 Velocidad del limpiador
7 Tren de potencia
8 Lavafaros
9 Ventilador de enfriamiento 2 (LF1)
10 Motor de arranque
12 Ventilador de enfriamiento 3 (LF1)
13 Ventilador de enfriamiento 1 (LF1)
14 Luz baja HID
15 Run/Crank (marcha/ corr conmutada)
16 Bomba secundaria de AIRE

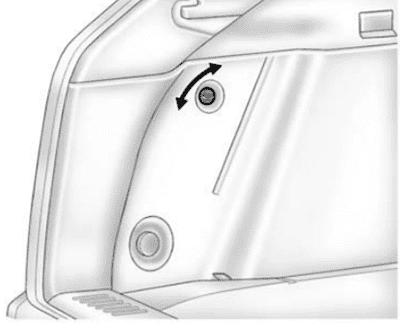

Compartimento trasero
El bloque de fusibles del compartimiento trasero se encuentra en el área de carga, en el lado del conductor del vehículo, detrás del tablero de revestimiento inferior. Para abrir, haga girar el pestillo con una herramienta plana y tire del tablero de revestimiento por los bordes para plegarlo hacia abajo.
Diagrama de fusibles
Fusibles Uso
SPARE Fusibles de refacción
AOS MDL Módulo de detección automática de ocupantes
PASS DR WDO SW Interruptor de la ventanilla de la puerta del pasajero
DRV PWR SEAT Asiento eléctrico del conductor
PASS DR PWR SEAT Asientos eléctricos del pasajero/ conductor
MDLTRLR Módulo del remolque
RPA MDL Módulo de asistencia de reversa para estacionamiento
RDM Módulo de conducción trasero
PRK LPS TRLR Luces de estacionamiento del remolque
FUEL PUMP Bomba de combustible
SEC Seguridad
INFOTMNT Infotainment
TRLR EXP Exportación remolque
WPR REAR Limpiador del medallón
MIR WDO MDL Módulo del espejo de la ventana
CNSTR VENT Respiradero del recipiente
LGM LOGIC Lógica del módulo de la puerta trasera
CAMERA Cámara de visión trasera
FRT VENT SEAT Asientos con ventilación delanteros
TRLR MDL Módulo del remolque
SADS MDL Módulo del sistema semiactivo de amortiguación
RR HTD SEAT Asientos con calefacción traseros
FRT HTD SEAT Asientos delanteros con calefacción
THEFT HORN Claxon antirrobo
LGATE Puerta trasera
SHUNT Derivador
REAR DEFOG Desempañante trasero
BCM THEFT Módulo de control de la carrocería (Antirrobo)
TRLR2 Remolque 2
UGDO Abridor universal de la puerta de la cochera
RT WDO Ventanilla derecha
PRK BRK MDL Módulo del freno de estacionamiento
LT WDO Ventanilla izquierda
IGN/THEFT 1 Encendido/ Antirrobo 1
LGATE MDL Módulo de la puerta trasera
IGN/THEFT 2 Encendido/ Antirrobo 2
HTD MIR Espejo con calefacción
AUX PWR Salida de corriente auxiliar
Relevadores
SPARE No usado
FUEL PUMP Bomba de combustible
WPR CONTRL Control del limpiador
RUN RLY Relevador de marcha
LOGIC Relevador de logística (Exportación)
DEFOG REAR Desempañante del medallón

Diagrama de fusibles Cadillac SRX (2013-2016)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac SRX (años del modelo 2013, 2014, 2015, 2016).

Compartimiento de pasajeros
El bloque de fusibles del tablero de instrumentos se encuentra en la consola central, entre los asientos del conductor y del pasajero. Para tener acceso a los fusibles, abra la puerta del tablero de fusibles desde el lado del pasajero, tirando de ella hacia fuera.

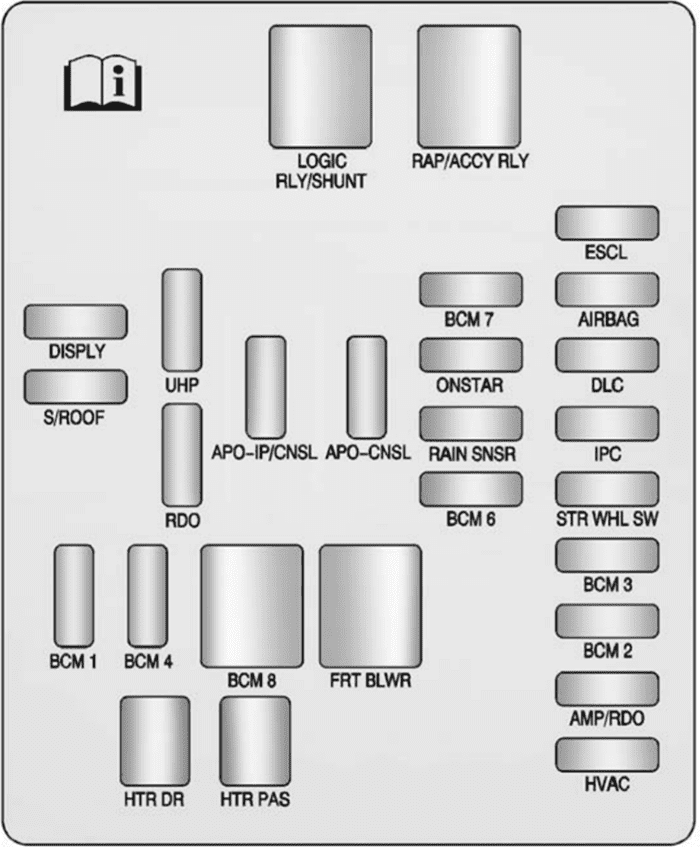

Diagrama de fusibles

Minifusibles Uso
DISPLY Pantalla
S/ROOF Quemacocos
UHP Teléfono a manos libres universal (si está equipado)
RDO Radio
APO-IP/CNSL Tomacorriente de energía auxiliar -Tablero de instrumentos/ Consola
APO-CNSL Toma de corriente auxiliar – Consola de piso
BCM 1 Módulo de control de la carrocería 3
BCM 4 Módulo de control de la carrocería 4
BCM 7 Módulo de control de la carrocería 7
ONSTAR Sistema OnStar® (Si se cuenta con él)
RAIN SNSR Sensor de lluvia
BCM 6 Módulo de control de la carrocería 6
ESCL Bloqueo electrónico de la columna de dirección
AIRBAG Módulo de detección y diagnóstico
DLC Conector de enlace de datos
IPC Cuadro de instrumentos
STR WHL SW Interruptor de volante
BCM 3 Módulo de control de la carrocería 1
BCM 2 Módulo de control de la carrocería 2
AMP/RDO Amplificador/Radio
HVAC Control climático
Fusibles J-Case
BCM 8 Módulo de control de la carrocería 8
FRT BLWR Ventilador delantero
Relevadores
LOGIC RLY/SHUNT Relevador de logística/Derivación
RAP/ACCY RLY Relevador de energía retenida para accesorios/ Accesorios
Interruptores
HTR DR Asiento de conductor con calefacción
HTR PAS Asiento de pasajero con calefacción

Compartimento del motor
Para retirar la cubierta del bloque de fusibles presione los seguros de la cubierta y levántela en sentido recto.

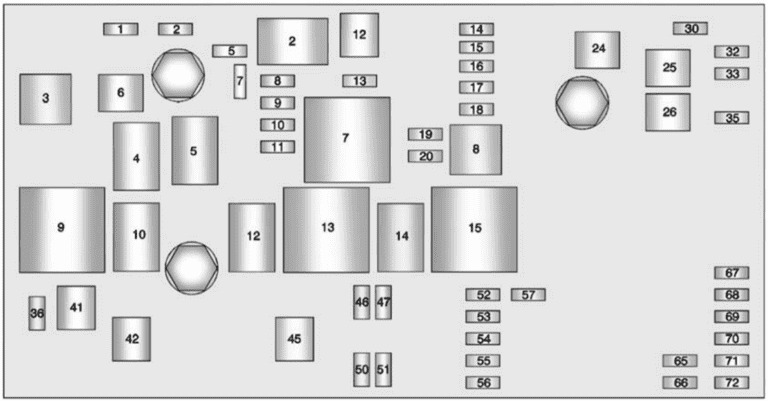

Diagrama de fusibles

Uso
Fusibles J-Case
6 Limpiador
12 Bomba de vacío
24 Bomba del Sistema de frenos antibloqueo
25 Centro eléctrico trasero 1
26 Centro eléctrico trasero 2
41 Ventilador de enfriamiento 2
42 Motor de arranque
45 Ventilador de enfriamiento 1
Minifusibles
1 Batería del módulo de control del motor
2 Batería del módulo de control de la transmisión
5 Marcha/corriente conmutada del módulo de control del motor
7 Sensor de O2 del convertidor postcatalítico
8 Sensor de O2 del convertidor precatalítico
9 Módulo de control del motor (Tren de potencia)
10 Inyectores de combustible – pares
11 Inyectores de combustible – nones
13 Lavador
14 Volante de dirección con calefacción
15 No usado
16 Grupo de instrumentos/Luz indicadora de falla/ Ignición
17 Sensor de calidad del aire
18 No usado
19 Marcha/corriente conmutada del módulo de control de la transmisión
20 Marcha/corriente conmutada del centro eléctrico trasero
30 Conmutar luz posterior
32 Detección de batería (Control de voltaje regulado)
33 Iluminación frontal adaptativa
35 Módulo de control electrónico de frenos
36 Embrague del compresor del aire acondicionado
46 Faro de luz baja -Derecho
47 Faro de luz baja -Izquierdo
50 Luces de niebla delanteras
51 Horn
52 Módulo de control del sistema de combustible
53 Nivel de faro
54 Encendido del módulo de diagnóstico de detección
55 Faro de luz alta -Derecho
56 Faro de luz alta -Izquierdo
57 Encendido del bloqueo de la columna de dirección
65 Luz de freno derecha del remolque
66 Luz de freno izquierda del remolque
67-72 Refacción
Minirrelevadores
7 Tren pod
9 Ventilador de enfriamiento 2
13 Ventilador de enfriamiento 1
15 Run/Crank (marcha/ corr conmutada)
Microrrelevadores
2 Bomba de vacío
4 Control del limpiador
5 Velocidad del limpiador
10 Motor de arranque
12 Ventilador enfriador 3
14 Luz baja HID
Microrrelevadores U
3 Embrague del compresor del aire acondicionado
8 No usado

Compartimento trasero
El bloque de fusibles del compartimiento trasero se encuentra en el área de carga, en el lado del conductor del vehículo, detrás del tablero de revestimiento inferior. Para abrir, haga girar el pestillo con una herramienta plana y tire del tablero de revestimiento por los bordes para plegarlo hacia abajo.

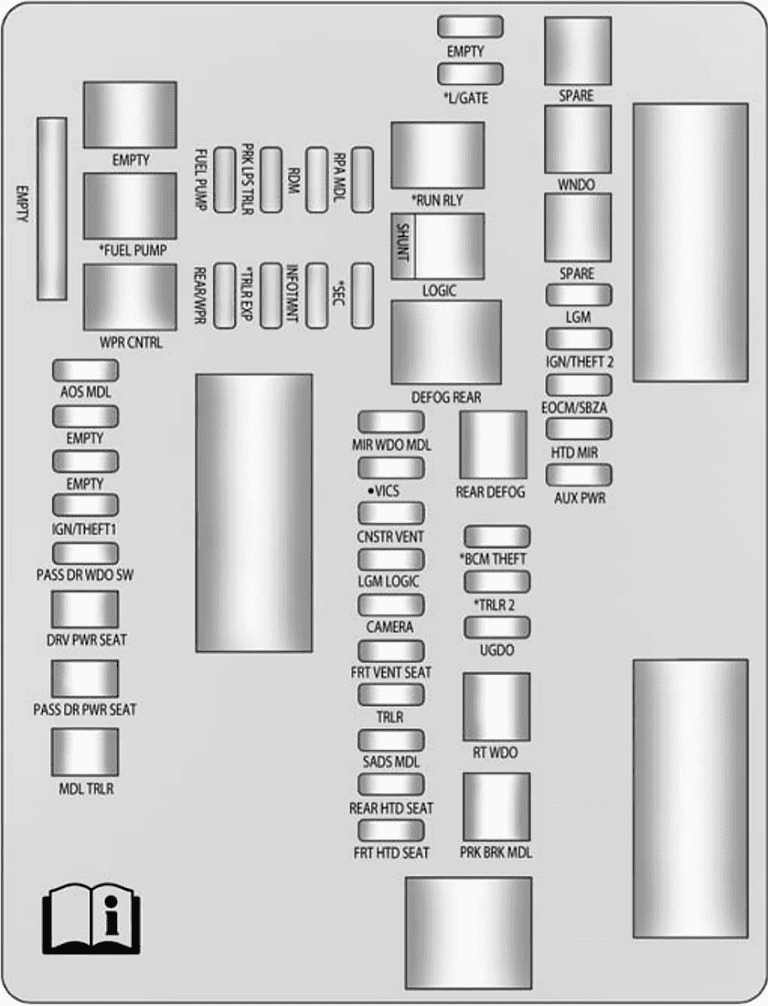

Diagrama de fusibles

Fusibles Uso
AOS MDL Módulo de detección automática de ocupantes
AUX PWR Salida de corriente auxiliar
BCM THEFT Módulo de control de la carrocería (Antirrobo)
CAMERA Cámara de visión trasera
CNSTR VENT Respiradero del recipiente
DRV PWR SEAT Asiento eléctrico del conductor
EOCM/SBZA Módulo de cálculo de objetos externos/ Alerta de zona ciega lateral
VACÍO No usado
FRT HTD SEAT Asientos delanteros con calefacción
FRT VENT SEAT Asientos con ventilación delanteros
FUEL PUMP Bomba de combustible
HTD MIR Espejo con calefacción
IGN/THEFT 1 Encendido/ Antirrobo 1
IGN/THEFT 2 Encendido/ Antirrobo 2
INFOTMNT Infoentretenimiento
L/GATE Puerta trasera
LGM LOGIC Lógica del módulo de puerta trasera
MDLTRLR Módulo del remolque
MIR WDO MDL Módulo del espejo de la ventana
PRK BRK MDL Módulo del freno de estacionamiento
PASS DR WDO SW Interruptor de la ventana de la puerta del pasajero
PASS DR PWR SEAT Asientos eléctricos del pasajero/ conductor
PRK LPS TRLR Luces de estacionamiento del remolque
RDM Módulo de conducción trasero
REAR DEFOG Desempañante trasero
REAR HTD SEAT Asientos con calefacción traseros
REAR/WPR Limpiador del medallón
RT WDO Ventana derecha
RPA MDL Módulo de asistencia de reversa para estacionamiento
SADS MDL Módulo del sistema semiactivo de amortiguación
SEC Seguridad
SHUNT Derivador
SPARE Fusibles de refacción
TRLR EXP Exportación remolque
TRLR Módulo del remolque
TRLR 2 Remolque 2
UGDO Abridor universal de la puerta de la cochera
VICS Sistema de comunicación de la información del vehículo (Exportación)
WNDO Ventana eléctrica
Relevadores
DEFOG REAR Desempañante del medallón
FUEL PUMP Bomba de combustible
LOGIC Relevador de logística (Exportación)
RUN RLY Relevador de marcha
SPARE No usado
WPR CONTRL Control del limpiador
