Compartimiento de pasajeros
Para acceder a los fusibles, introducir una mano en el alojamiento A y bajar la tapa B.
Diagrama de Fusibles
| N# | Amp. | FUNCIÓN |
| F91 | 7.5A | Luz de carretera derecha |
| F90 | 7.5A | Luz de carretera izquierda |
| F12 | 7.5A
15A |
Luz de cruce derecha (versiones con faros halógenos)
Luz de cruce derecha (versiones con faros Bi-Xenón) |
| F31 | 5A | Dispositivos varios |
| F33 | 20A | Elevalunas eléctrico trasero (lado izquierdo) |
| F13 | 7.5A
15A |
Luz de cruce izquierda (versiones con faros halógenos)
Luz de cruce izquierda (versiones con faros Bi-Xenon) |
| F93 | 7.5A | Luz antiniebla delantera derecha |
| F92 | 7.5A | Luz antiniebla delantera izquierda |
| F32 | 10A | Plafón del maletero/ Plafón de las viseras parasol/ Plafón de la guantera/ Plafón delantero y trasero |
| F34 | 20A | Elevalunas eléctrico trasero (lado derecho) |
| F36 | 10A | +30 |
| F37 | 7.5A | Dispositivos varios |
| F38 | 20A | Cierre centralizado |
| F42 | 5A | Alimentación Body Computer |
| F43 | 20A | Bomba bidireccional del lavaparabrisas |
| F47 | 20A | Elevalunas eléctrico delantero (lado conductor) |
| F48 | 20A | Elevalunas eléctrico delantero (lado pasajero) |
| F49 | 5A | Dispositivos varios |
| F50 | 7.5A | Servicios varios |
| F51 | 5A | Dispositivos varios |
| F53 | 7.5A | +30 |
Compartimiento del Motor

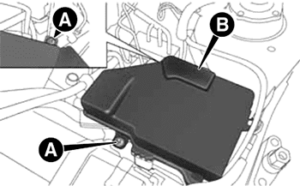

Está situada al lado de la batería. Para acceder a los fusibles aflojar los tornillos A y quitar la tapa B.

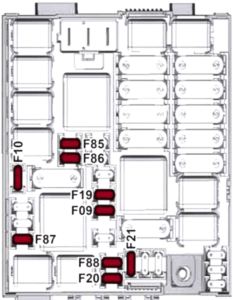

Diagrama Fusibles
| N# | Amp. | FUNCIÓN |
| F09 | 30A | Alimentación bomba lavafaros |
| F10 | 15A | Claxon |
| F19 | 7.5A | Compresor del aire acondicionado |
| F20 | 30A | Lunea térmica |
| F21 | 15A | Bomba de combustible |
| F85 | 15A | Encendedor/toma de corriente |
| F86 | 15A | Toma de corriente 12 V en el maletero |
| F87 | 5A | Sensor IBS de estado de carga de la batería para sistema Start&Stop |
| F88 | 7.5A | Desempañadores de espejos exteriores |
Compartimiento del Maletero

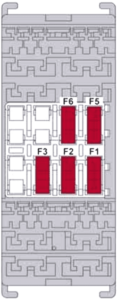

La centralita de fusibles se encuentra en el lado izquierdo del maletero debajo del revestimiento lateral.
| N# | Amp. | FUNCIÓN |
| F1 | 15A | Movimiento asiento delantero lado izquierdo |
| F2 | 15A | Movimiento asiento delantero lado derecho |
| F3 | 15A | Techo practicable eléctrico |
| F4 | 15A | Reguladores lumbares |
| F5 | 15A | Calefacción de asientos delanteros |
| F6 | 20A | Amplificador BOSE + Subwoofer |
