Mantenimiento Fusibles Volkswagen Amarok

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Volkswagen Amarok (años del modelo 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020).

Compartimiento de pasajeros

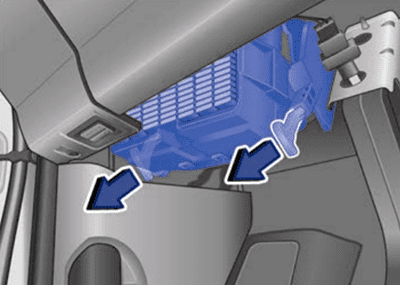

La ca­ja de fusibles se encuentra en el lado izquier­da del vehículo debajo del tablero de instrumentos.

Diagrama de fusibles

№	Función/componente	Amp.
1	unidad de control ABS, TCS y ESP	10A
2	unidad de control electrónica de la columna de dirección	10A
3	interruptor de marcha atrás	10A
4	unidad de control de red de abordo	15A
5	medidor de masa de aire	5A
6	unidad de control de detector del remolque	5A
7	interfase para uso externo	5A
8	bloqueo de encendido electrónico	10A
9	módulo de control de airbag, airbag lado pasajero desactivado, luz de advertencia	10A
10	unidad de control motor	5A
11	unidad de control de bloqueo del diferencial	15A
12	bomba de combustible	10A
13	válvula de mariposa, recirculación de los gases de escape	5A
14	continuación bomba circulación del refrigerante	15A
15	unidad control del motor	5A
16	luz antiniebla trasera	10A
17	luz pos, trasera derecha	5A
18	luz pos. trasera izquierda	5A
19	unidad de control de red de abordo	15A
20	unidad de control de red de abordo	15A
21	unidad de control de red de abordo	5A
22	–	–
23	unidad control del motor	15A
24	sonido de alarma	10A
25	calefacción de ventilación del cárter	10A
26	faro derecho	5A
27	faro izquierdo	5A
28	luz patente	15A
29	control del rango del faro izquierdo	10A
30	luz de carretera izquierda	10A
31	–	–
32	luz de carretera derecha	10A
33	interruptor de ajuste de espejo	5A
34	–	–
35	sonda lamda 1 sobre el convertidor catalítico	15A
36	unidad de control de motor	5A
37	–	–
38	enchufe 12 volts	15A
39	unidad de control de detector del remolque	25A
40	unidad de control de detector del remolque	25A
41	unidad de control de detector del remolque	25A
42	toma de diagnóstico, unidad de control electrónico de la columna de dirección, interruptor de presión del sistema de aire acond, control del bloqueo del diferencial, unidad de control de la caja de transferencia, interruptor de luz de freno, display	15A
43	unidad de control de red de abordo	25A
44	unidad de control de red de abordo	25A
45	toma de diagnóstico, tapa del panel del tablero, unidad de control electrónico de la columna de dirección, unidad de control del aire acond, control del Climatronic	15A
46	unidad de control caja de transferencia	25A
47	unidad de control de red	20A
48	unidad de control puerta del conductor	20A
49	unidad de control puerta del pasajero	20A
50	unidad de control puerta trasera izquierda	20A
51	unidad de control puerta trasera derecha	20A
52	enchufe 12 volts	15A
53	antinieblas	20A
54	encendedor	15A
55	control de rango faro derecho	15A
56	–	–
57	control de asientos térmicos	30A
58	–	–
59	enchufe 12 volts	20A
60	detector de remolque, toma de diagnóstico, unidad de control de red de abordo	5A
61	–	–
62	unidad de control del calentador auxiliar, bomba de circulación	20A
63	faro de iluminación zona de carga	10A
64	interruptor de salida de calefacción, Climatronic, aire acondicionado	30A
65	unidad de control de motor	15A
66	unidad de control de red de abordo	30A
67	radio, unidad de control para radio y sistema de navegación	30A
68	–	–
69	interfase para uso externo	15A
70	interfase para uso externo	5A
71	interfase para uso externo	25A
72	interfase para uso externo	10A

Compartimento del motor

№	Función/componente	Amp.
SA1	Alternador	175A
SA2	Fusibles 4, 8, 11, 15, 19, 24, 43, 51, 62, 64, 66, 67 (сaja bajo el salpicadero)	175A
SA3	Interfaz para utilización externa	40A
SA4	Ventilador del líquido refrigerante	80A/110A
SA5	Unidad de control de ciclo automático deprecalentamiento	50A
SA6	Fusibles 39, 41 (сaja bajo el salpicadero)	80A
SB1	Unidad de control de ABS	30A
SB2	Relé bomba combustible Bomba de combustible (bomba depreelevación)	30A
SB3	Unidad de control de ABS	10A
SB4	Unidad de control p. red de a bordo	5A
SB5	–	–
SB6	–	–

Caja de los relays

№	Descripción
1	Relay del calentador del refrigerante auxiliar.
2	Sin uso / sin información.
3	Sin uso / sin información.
4	Sin uso / sin información.
5	Sin uso / sin información.
6	Relay de alimentación eléctrica 2.
7	Terminal 15 del Relay de alimentación eléctrica.
8	Relay de la bomba del refrigerante.
9	Sin uso / sin información.
10	Sin uso / sin información.
11	Sin uso / sin información.
12	Relay de alimentación eléctrica 1.
13	Relay del motor de arranque.
14	Relay de bomba de combustible.
14	Terminal 30 del Relay de alimentación eléctrica.
15	Relay de suministro de corriente.
16	Relay de alivio.
17	Relay principal.
