Diagrama de fusibles Smart Roadster (2004-2005)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Smart Roadster (W452) (años del modelo 2003, 2004, 2005, 2006).

Ubicación de la caja de fusibles

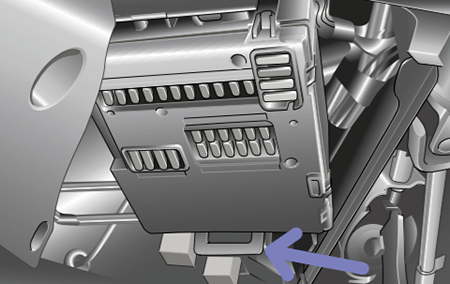

La caja de fusibles se encuentra en el lado izquierdo debajo del salpicadero en el espacio reposapiés del conductor. Desenganche la caja de fusibles por el sitio indicado y gírela hacia abajo.

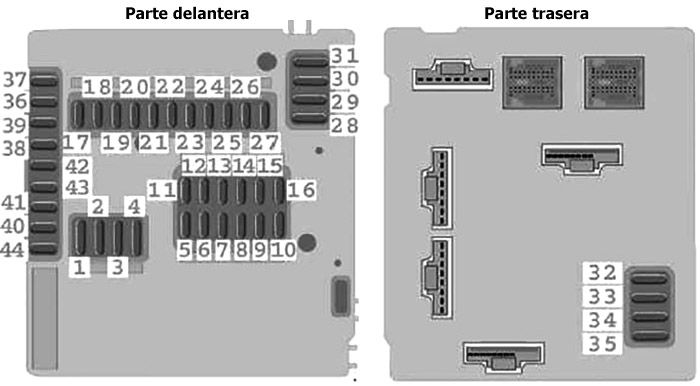

Diagrama de fusibles

Consumidor Amp.
1 Arrancador 25A
2 Limpiaparabrisas, bomba lavacristales 20A
3 Ventilador de la calefacción, calefacción de asiento 20A
4 Elevalunas izquierdo, derecho 30A
5 Interruptor de luz 7,5A
6 Luz de posición/luz trasera derecha 7,5A
7 Luz de posición/luz trasera izquierda 7,5A
8 Borne 87/3 relé principal (motor) 20A
9 Borne 87/2 relé principal (motor) 10A
10 Borne 87/1 relé principal (motor) 15A
11 Cuadro de instrumentos, bloque de seguridad, diagnóstico de a bordo 7,5A
12 Radio CD, luz interior 15A
13 Faros antiniebla 15A
14 Válvulas esp 25A
15 Refrigerador de aire de sobrealimentación 15A
16 Bomba eléctrica de combustible 10A
17 Limpialunetas trasero 15A
18 Unidad de activación del airbag, esp 7,5A
19 Regulación de los espejos 7,5A
20 Radio, CD, cuadro de instrumentos, cuentarrevoluciones, diagnóstico de a bordo, faro de marcha atrás 15A
21 Caja de enchufe 15A
22 Luz de cruce derecha 7,5A
23 Luz de cruce izguierda 7,5A
24 Luz de carretera deha. 7,5A
25 Luz de carretera izq./luz combinada 7,5A
26 Luz de freno 15A
27 Unidad de control del motor 7,5A
28 Calefacción de la luneta trasera 30A
29 Capota 30A
30 Cambio de marchas manual 40A
31 Bocina, cierre centralizado, desbloqueo de la tapa del maletero con mando a distancia 30A
32 Bomba de aire secundario 30A
33 Encendido 50A
34 Bomba esp 50A
35 Dirección asistida 30A
36 Reservado para borne 15
37 Reservado para borne 15 15A
38 Reservado para borne 15
39 Reservado para borne 15
40 Reservado para borne 30
41 Reservado para borne 30
42 Reservado para borne 30
43 Reservado para borne 30 25A
44 Reservado para borne 30, calefacción del asiento 25A
