Diagrama de fusibles Skoda Roomster (2006-2009)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Roomster (años del modelo 2006, 2007, 2008, 2009, 2010).

Compartimiento de pasajeros
Gire con cuidado la tapa en sentido de la flecha y retírela.

Diagrama de fusibles

№ Consumidor
1 Sin ocupar
Servodirección
2 Sin ocupar
Cuadro de instrumentos, regulación del alcance luminoso de los faros
3 Cuadro de instrumentos, regulación del alcance luminoso de los faros
Unidad de control del motor – motor de gasolina
4 Unidad de control para ABS
5 Motor de gasolina: Conmutador de la luz de freno, sistema regulador de la velocidad
6 Sin ocupar
7 Unidad de control del motor 1,2L
8 Inyectores – 1,4L; 1,6L
9 Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas
10 Sin ocupar
Válvula PCV
11 Retrovisores ajustables eléctricamente, elevalunas eléctricos
12 Faros de marcha atrás
13 Unidad de control del motor (sólo en vehículos con cambio automático)
14 Motor de la luz de conducción de curvas
15 Navegación PDA
16 Servodirección electrohídráulica, unidad de control del motor – motor de gasolina
17 Luz de aparcamiento, lado izquierdo, luz de matrícula
18 Luz de aparcamiento, lado derecho
19 Radio, unidad de control central
20 Unidad de control del motor 1,4L; 1,9L – motor diésel
Cuadro de instrumentos, transmisor del ángulo de dirección, ESP
21 Luces de freno
22 Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos, transmisor del ángulo de giro, ESP, unidad de control de a bordo
23 Iluminación del habitáculo, portaobjetos y maletero
24 Cerradura del portón trasero
25 Calefacción de asientos
26 Eyectores de lavado calefactables / parabrisas, limpiacristales
27 Sin ocupar
28 Motor de gasolina: Válvula AKF, Chapaleta reguladora
29 Inyección – motor de 1,2L
30 Bomba de combustible – motor de gasolina
31 Sonda Lambda
32 Motor de diésel: Conmutador de la luz de freno y del pedal de embrague, sistema regulador de la velocidad, relé de la bomba de combustible y relé del sistema de precalentamiento
33 Unidad de control del motor – motor de diésel
34 Unidad de control del motor 1,4L; 1,6L
Bomba de combustible – motor de diésel
35 Iluminación del cuadro de instrumentos y de conmutadores
36 Luz de carretera
37 Luz posterior antiniebla
38 Faros antiniebla
39 Ventilador
40 Limpialunetas
41 Sin ocupar
42 Calefacción de la luneta térmica
43 Bocina
44 Limpiaparabrisas
45 Unidad de control central p. sistema de confort
46 Sin ocupar
Unidad de control del motor, motor de gasolina de 1,4L, 1,6L
47 Encendedor, caja de enchufe en el maletero
48 ABS
Unidad de control de la red de a bordo
49 Intermitentes
50 Radio, preparativo de teléfono, módulo multífunción
51 Elevalunas eléctricos (delante y detrás) – lado izquierdo
52 Elevalunas eléctricos (delante y detrás) – lado derecho
53 Techo corredizo/elevable eléctrico
54 Sistema de alarma antirrobo
55 Sin ocupar
56 Sistema lavafaros
57 Luz de cruce izquierda, regulación del alcance luminoso de los faros
58 Luz de cruce derecha

Compartimento del motor
Cambio manual
Presionar al mismo tiempo los enclavamientos de la caja de fusibles en la dirección de la flecha “A”, retire la cubierta sentido de la flecha “B”.

№ Consumidor
1 Alternador
2 Sin ocupar
3 Habitáculo
4 Calefacción adicional eléctrica
5 Habitáculo
6 Bujías de incandescencia, ventilador del líquido refrigerante
7 Servodirección electrohidráulica
8 ABS o ASR o ESP
9 Ventilador del líquido refrigerante
10 Ventilador del líquido refrigerante
11 ABS o ASR o ESP
12 Unidad de control central
13 Cambio automático
Calefacción adicional eléctrica

Cambio automática
Presione las fijaciones de las cajas de fusibles “A” y abata las cubiertas. Presionar al mismo tiempo los enclavamientos laterales de la caja de fusibles “B” retire la cubierta sentido de la flecha.

№ Consumidor
1 Alternador
2 Habitáculo
3 Calefacción adicional eléctrica
Ventilador para líquido refrigerante
4 ABS o ASR o ESP
5 Servodirección electrohidráulica
6 Bujías de incandescencia
7 ABS o ASR o ESP
8 Ventilador del líquido refrigerante
9 Aire acondicionado
10 Ventilador del líquido refrigerante
Unidad de control del motor
11 Unidad de control central
12 Cambio automático
Calefacción adicional eléctrica

Diagrama de fusibles Skoda Roomster (2010-2015)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Roomster (años del modelo 2010, 2011, 2012, 2013, 2014, 2015).

Compartimiento de pasajeros
Los fusibles se encuentran en la parte frontal izquierda del tablero de instrumentos, detrás de una cubierta.

Diagrama de fusibles

№ Consumidor
1 Contacto S
2 START-STOP, sistema de aire acondicionado
3 Cuadro de instrumentos combinado, regulación del alcance luminoso
4 Unidad de control del ABS, tecla para START-STOP
5 Motor de gasolina: sistema regulador de velocidad
6 Faros de marcha atrás (cambio manual)
7 Encendido, unidad de control del motor, cambio automático
8 Conmutador del pedal de freno, ventilador del radiador
9 Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción en curvas, ventilador del radiador, difusores de lavado
10 Sistema lavaparabrisas
11 Ajuste de los retrovisores
12 Unidad de control para la Identificación de remolque
13 Unidad de control del cambio automático
14 Motor para faros proyectores halógenos con función de luz de conducción en curvas
15 Sistema de navegación PDA
15 Servodirección electrohldráullca
17 Suministro de corriente del conmutador de luces
START-STOP – Radio
Luz de marcha diurna
18 Calefacción de retrovisores
19 Contacto S
20 Alarma
Unidad de control del motor, Bomba de combustible
21 Faros de marcha atrás, faros antiniebla con la función CORNER
22 Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos combinado, transmisor del ángulo de giro, ESC, unidad de control de a bordo, volante multifunción
23 Iluminación del habitáculo, compartimento guardaobjetos y maletero, luz de posición
24 Unidad de control central
25 Calefacción de asientos
26 Limpialunetas
27 Preinstalación para teléfono
28 Motor de gasolina: válvula AKF, motor diesel: chapaleta reguladora
29 Inyección, bomba de líquido refrigerante
30 Bomba de combustible, encendido, sistema de regulación de velocidad, mando de relé para PTC
31 Sonda Lambda
32 Bomba de alta presión de combustible, válvula de presión
33 Unidad de control del motor
34 Unidad de control del motor, bomba de depresión
35 Luz de marcha diurna / radio para vehículos con START-STOP
Alimentación de corriente de la cerradura de encendido
36 Luz de carretera
37 Luz posterior antiniebla, convertidor CC/CC START-STOP
38 Faros antiniebla
39 Ventilador soplante para calefacción
40 Eyectores de lavado calefactables/parabrisas, limpiacristales
41 Sin ocupar
42 Calefacción de la luneta trasera
43 Bocina
44 Limpiaparabrisas frontal
45 Unidad de control central p. sistema de confort
46 Unidad de control del motor, bomba de combustible
Sistema de alarma antirrobo
47 Encendedor, enchufe en el maletero
48 AB5, START-STOP Convertidor CC/CC ESC
49 Intermitentes, luces de freno
50 START-STOP Convertidor CC/CC, radio
51 Elevalunas eléctricos (delante y detrás) – lado izquierdo
52 Elevalunas eléctricos (delante y detrás) – lado derecho
53 Luz de aparcamiento – lado izquierdo, techo corredizo/elevable eléctrico
54 START-STOP (cuadro de instrumentos combinado), alarma
55 Unidad de control del cambio automático
56 Sistema limpiafaros, luz de aparcamiento – lado derecho
57 Luz de cruce izquierda, regulación del alcance luminoso
58 Luz de cruce derecha

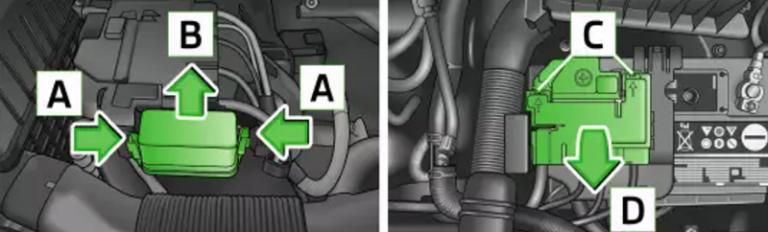

Compartimento del motor
Versión 1

№ Consumidor
1 Alternador
2 Sin ocupar
3 Habitáculo
4 Calefacción adicional eléctrica
5 Habitáculo
6 Bujías de incandescencia, ventilador del radiador
7 Servodirección electrohidráulica
8 ABS o ASR o ESC
9 Ventilador del radiador
10 Cambio automático / Sin ocupar
11 ABS o ASR o ESC
12 Unidad de control central
13 Calefacción adicional eléctrica
Cambio automático

Versión 2

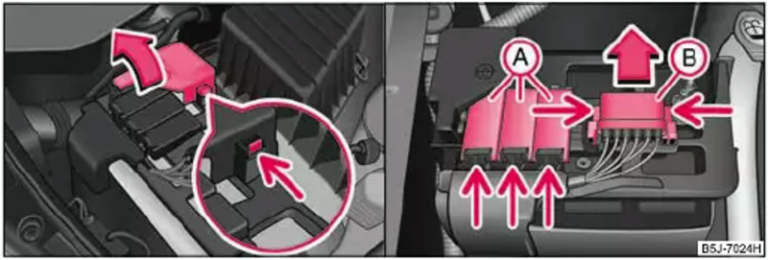

Levante la cubierta del polo positivo (+). Presione las fijaciones de la cubiertas de fusibles “A” lado derecho, y abata las cubiertas. Presionar al mismo tiempo los enclavamientos laterales de la caja de fusibles “B” retire la cubierta sentido de la flecha.

№ Consumidor
1 Alternador
2 Habitáculo
3 Calefacción adicional eléctrica
4 ESP
5 Servodirección electrohidráulica
6 Bujías de incandescencia
7 ESP
8 Ventilador del líquido refrigerante
9 Aire acondicionado
10 ABS
11 Unidad de control central
12 Cambio automático
Calefacción adicional eléctrica
