Diagrama de fusibles Skoda Fabia (2003-2006)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Fabia mk1 (6Y) (años del modelo 2003, 2004, 2005, 2006).
Distribución de fusibles en el caudro de instrumentos
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Cuadro de instrumentos, ESP |
5A |
2 |
Luces de freno |
10A |
3 |
Alimentación de corriente para diagnóstico, acondicionador de aire |
5A |
4 |
Alumbrado del habitáculo |
10A |
5 |
Luz de advertencia para puerta |
5A |
6 |
Regulación del alcance luminoso de los faros |
5A |
7 |
Electrónica del motor, servodirección |
5A |
8 |
Sin ocupar |
|
9 |
Sonda lambda |
10A |
10 |
Contacto S (Para consumidores, p. ej., el autorradio, que pueden funcionar después de desconectar el encendido, siempre que no se haya extraído la llave de contacto.) |
5A |
11 |
Retrovisores ajustables eléctricamente |
5A |
12 |
Servicio de aire circulante, aire acondicionado, faros de xenón |
5A |
13 |
Faros de marcha atrás |
10A |
14 |
Motor Diesel – unidad de control |
10A |
15 |
Sistema limpiacristales, escobillas |
10A |
16 |
Cuadro de instrumentos |
5A |
17 |
Motor de gasolina – unidad de control (Para vehículos con motor de 1,2l es válido 15A) |
5A |
18 |
Teléfono |
5A |
19 |
Cambio automático |
10A |
20 |
Unidad de control para fallo de bombillas |
5A |
21 |
Eyectores lavaparabrisas caldeables |
5A |
22 |
Sin ocupar |
|
23 |
Luz de carretera derecha |
10A |
24 |
Electrónica del motor |
10A |
25 |
Unidad de control para ABS, ASR / unidad de control para ESP |
5A/10A |
26 |
Sin ocupar |
|
27 |
Sin ocupar |
|
28 |
Sistema regulador de velocidad, conmutador para pedales de freno y embrague |
5A |
29 |
Sin ocupar |
|
30 |
Luz de carretera izquierda y testigo de control |
10A |
31 |
Cierre centralizado – cerradura de puerta para tapa de maletero |
10A |
32 |
Limpialunetas |
10A |
33 |
Luz de posición derecha |
5A |
34 |
Luz de posición izquierda |
5A |
35 |
Inyectores – motor de gasolina |
10A |
36 |
luz de la matrícula |
5A |
37 |
Luz trasera antiniebla y testigo de control |
5A |
38 |
Calefaccionado de retrovisores exteriores |
5A |
39 |
Calefacción de la luneta térmica |
20A |
40 |
Bocina |
20A |
41 |
Limpiaparabrisas |
20A |
42 |
Encendedor, caja de enchufe |
15A |
43 |
Unidad de control central, bloqueo de palanca selectora de cambio automático |
20A |
44 |
Intermitentes |
15A |
45 |
Radio, sistema de navegación |
20A |
46 |
Elevalunas eléctricos (delante, derecha) |
25A |
47 |
Sin ocupar |
|
48 |
Motor Diesel – unidad de control, bomba de inyección |
30A |
49 |
Cierre centralizado |
15A |
50 |
Luz de cruce derecha |
15A |
51 |
Caja de enchufe en el maletero |
15A |
52 |
Encendido |
15A |
53 |
Elevalunas eléctricos (detrás, derecha) |
25A |
54 |
Luz de cruce izquierda |
15A |
55 |
Sin ocupar |
|
56 |
Unidad de control – motor de gasolina |
20A |
57 |
Dispositivo de enganche para remolque |
25A |
58 |
Elevalunas eléctricos (delante, izquierda) |
25A |
59 |
Sin ocupar |
|
60 |
Bocina para sistema de advertencia antirrobo |
15A |
61 |
Bomba de combustible – motor de gasolina |
15A |
62 |
Techo corredizo/plegable eléctrico |
25A |
63 |
Calefacción de asientos |
15A |
64 |
Sistema lavafaros |
20A |
65 |
Faros antiniebla |
15A |
66 |
Elevalunas eléctricos (detrás, izquierda) |
25A |
67 |
Sin ocupar |
|
68 |
Ventilador de aire fresco |
25A |
Distribución de fusibles en la batería
En el vano motor se encuentra, sobre la batería, otra caja con fusibles. Le recomendamos que haga cambiar estos fusibles por un Servicio Oficial Škoda.
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Alternador |
175A |
2 |
Habitáculo |
110A |
3 |
Servodirección |
50A |
4 |
Bujías de incandescencia |
40A |
5 |
Ventilador para líquido refrigerante |
40A |
6 |
ABS, o ASR, o ESP |
40A |
7 |
ABS, o ASR, o ESP |
25A |
8 |
Ventilador para líquido refrigerante |
30A |
9 |
Sin ocupar |
|
10 |
Unidad de control central |
5A |
11 |
Aire acondicionado |
5A |
12 |
Sin ocupar |
|
13 |
Cambio automático |
5A |
14 |
Sin ocupar |
|
15 |
Sin ocupar |
|
16 |
Sin ocupar |
|
Diagrama de fusibles Skoda Fabia (2007-2008)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Fabia mk2 (5J) (años del modelo 2007 y 2008).
Compartimiento de pasajeros
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Servodirección electrohidráulica |
5A |
2 |
Cuadro de instrumentos, regulación del alcance luminoso de los faros. |
5A |
3 |
Unidad de control del motor – motor de gasolina. |
5A |
4 |
Unidad de control del ABS |
5A |
5 |
Motor de gasolina: Conmutador de la luz de freno, sistema regulador de la velocidad |
5A |
6 |
Sin ocupar |
|
7 |
Unidad de control del motor 1,2L |
15A |
8 |
Inyectores – 1,4L; 1,6L |
10A |
9 |
Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas |
5A |
10 |
Válvula PCV |
7,5A |
11 |
Retrovisores ajustables eléctricamente, elevalunas eléctricos |
7,5A |
12 |
Faros de marcha atrás |
10A |
13 |
Unidad de control del motor (sólo en vehículos con cambio automático) |
10A |
14 |
Motor de la luz de conducción de curvas |
10A |
15 |
Navegación PDA |
5A |
16 |
Sin ocupar |
|
17 |
Luz de aparcamiento, lado izquierdo, luz de matrícula |
5A |
18 |
Luz de aparcamiento, lado derecho |
5A |
19 |
Radio, unidad de control central |
5A |
20 |
Cuadro de instrumentos, transmisor del ángulo de dirección, ESP |
5A |
21 |
Luces de freno |
10A |
22 |
Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono |
7,5A |
23 |
Iluminación del habitáculo, portaobjetos y maletero |
10A |
24 |
Cerradura del portón trasero |
10A |
25 |
Calefacción de asientos |
20A |
26 |
Eyector de lavado calefactable / parabrisas, limpiacristales |
15A |
27 |
Sin ocupar |
|
28 |
Motor de gasolina: Válvula AKF, motor de gasolina: Chapaleta reguladora |
10A |
29 |
Inyección – motor de 1,2L |
10A |
30 |
Bomba de combustible – motor de gasolina |
15A |
31 |
Sonda lambda |
10A |
32 |
Motor de diésel: Conmutador de la luz de freno y del pedal de embrague, sistema regulador de la velocidad, relé de la bomba de combustible y relé del sistema de precalentamiento |
5A |
33 |
Unidad de control del motor – motor de diésel |
30A |
34 |
Unidad de control del motor 1,4L; 1,6L |
30A |
Bomba de combustible – motor de diésel |
15A |
35 |
Techo corredizo/elevable eléctrico |
25A |
36 |
Luz de carretera (Según el tipo de faro – sustituir el seguro defectuoso por uno nuevo con el mismo número de amperios) |
15A/5A |
37 |
Luz posterior antiniebla |
7,5A |
38 |
Faros antiniebla |
10A |
39 |
Ventilador |
25A |
40 |
Limpialunetas |
10A |
41 |
Sin ocupar |
|
42 |
Calefacción de la luneta posterior térmica |
25A |
43 |
Bocina |
20A |
44 |
Limpiaparabrisas |
20A |
45 |
Unidad de control central p. sistema de confort |
15A |
46 |
Unidad de control del motor 1,4L; 1,6L |
5A |
47 |
Encendedor, caja de enchufe en el maletero (Un consumidor eléctrico que esté conectado puede causar, estando el motor apagado, la descarga de la batería) |
15A |
48 |
Unidad de control de la red de a bordo |
5A |
49 |
Intermitentes |
15A |
50 |
Radio, preparativo de teléfono, módulo multifunción |
10A |
51 |
Elevalunas eléctricos (delante y detrás, lado izquierdo) |
25A |
52 |
Elevalunas eléctricos (delante y detrás, lado derecho) |
25A |
53 |
Sin ocupar |
|
54 |
Sistema de alarma antirrobo |
15A |
55 |
Sin ocupar |
|
56 |
Sistema lavafaros |
25A |
57 |
Luz de cruce izquierda |
15A |
58 |
Luz de cruce derecha |
15A |

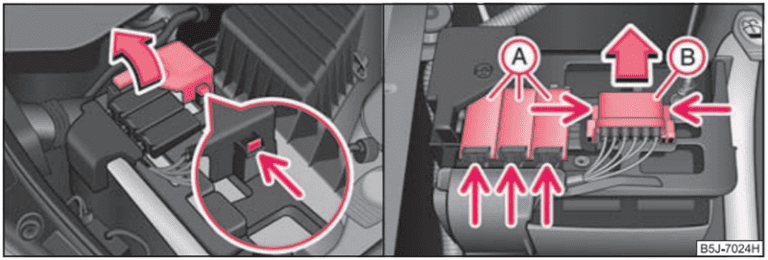

Compartimento del motor
Cambiar los fusibles en la batería:

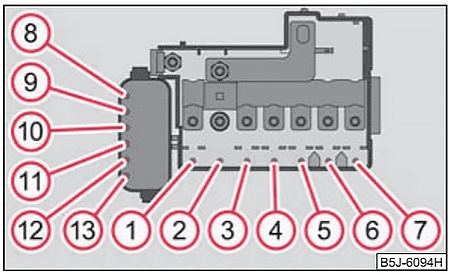

Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Alternador |
175 |
2 |
Habitáculo |
110 |
3 |
Ventilador para líquido refrigerante |
40 |
4 |
ABS o ASR o ESP |
40 |
5 |
Servodirección electrohidráulica |
50 |
6 |
Bujías de incandescencia |
50 |
7 |
ABS o ASR o ESP |
25 |
8 |
Ventilador para líquido refrigerante |
30 |
9 |
Aire acondicionado |
5 |
10 |
Unidad de control del motor |
15 |
11 |
Unidad de control central |
5 |
12 |
Cambio automático |
5 |
Diagrama de fusibles Skoda Fabia (2009-2010)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Fabia Mk2 (5J) (años del modelo 2009 y 2010).
Compartimiento de pasajeros
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Sin ocupar |
|
2 |
Sin ocupar |
|
3 |
Cuadro de instrumentos, regulación del alcance luminoso de los faros |
5A |
4 |
Unidad de control para ABS |
5A |
5 |
Motor de gasolina: Conmutador de la luz de freno, sistema regulador de la velocidad |
5A |
6 |
Sin ocupar |
|
7 |
Unidad de control del motor 1,2L |
15 |
8 |
Inyectores – 1,4L; 1,6L |
10A |
9 |
Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas |
5A |
10 |
Sin ocupar |
|
11 |
Retrovisores ajustables eléctricamente, elevalunas eléctricos |
7,5A |
12 |
Faros de marcha atrás |
7,5A |
13 |
Unidad de control del motor (sólo en vehículos con cambio automático) |
10A |
14 |
Motor de la luz de conducción de curvas |
10A |
15 |
Navegación PDA |
5A |
16 |
Servodirección electrohidráulica, unidad de control del motor – motor de gasolina |
5A |
17 |
Luz de aparcamiento, lado izquierdo, luz de matrícula |
5A |
18 |
Luz de aparcamiento, lado derecho |
5A |
19 |
Radio, unidad de control central |
5A |
20 |
Unidad de control del motor 1,4L; 1,9L – motor diésel |
5A |
21 |
Luces de freno |
10A |
22 |
Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos, transmisor del ángulo de giro, ESP, unidad de control de a bordo |
7,5A |
23 |
Iluminación del habitáculo, portaobjetos y maletero |
7,5A |
24 |
Cerradura del portón trasero |
10A |
25 |
Calefacción de asientos |
20A |
26 |
Eyectores de lavado calefactables / parabrisas, limpiacrista- les |
15A |
27 |
Sin ocupar |
|
28 |
Motor de gasolina: Válvula AKF, Chapaleta reguladora |
10A |
29 |
Inyección – motor de 1,2L |
10A |
30 |
Bomba de combustible – motor de gasolina |
15A |
31 |
Sonda Lambda |
10A |
32 |
Motor de diesel: Conmutador de la luz de freno y del pedal de embrague, sistema regulador de la velocidad, relé de la bomba de combustible y relé del sistema de precalentamiento |
5A |
33 |
Unidad de control del motor – motor de diésel |
30A |
34 |
Unidad de control del motor 1,4L; 1,6L |
30A |
Bomba de combustible – motor de diésel |
15A |
35 |
Iluminación del cuadro de instrumentos y de conmutadores |
5A |
36 |
Luz de carretera (Según el tipo de faro – sustituir el seguro defectuoso por uno nuevo con el mismo número de amperios) |
15A/5A |
37 |
Luz posterior antiniebla |
7,5A |
38 |
Faros antiniebla |
10A |
39 |
Ventilador |
30A |
40 |
Limpialunetas |
10A |
41 |
Sin ocupar |
|
42 |
Calefacción de la luneta térmica |
25A |
43 |
Bocina |
20A |
44 |
Limpiaparabrisas |
20A |
45 |
Unidad de control central p. sistema de confort |
15A |
46 |
Sin ocupar |
|
47 |
Encendedor, caja de enchufe en el maletero (Un consumidor eléctrico que esté conectado puede causar, estando el motor apagado, la descarga de la batería) |
15A |
48 |
ABS |
15A |
49 |
Intermitentes |
15A |
50 |
Radio, preparativo de teléfono, módulo multifunción |
10A |
51 |
Elevalunas eléctricos (delante y detrás) – lado izquierdo |
25A |
52 |
Eleva lunas eléctricos (delante y detrás) – lado derecho |
25A |
53 |
Techo corredizo/elevable eléctrico |
25A |
54 |
Sistema de alarma antirrobo |
15A |
55 |
Sin ocupar |
|
56 |
Sistema lavafaros |
25A |
57 |
Luz de cruce izquierda, regulación del alcance luminoso de los faros |
15A |
58 |
Luz de cruce derecha |
15A
|
Compartimento del motor
Cambio manual, automático DSG
№ |
Consumidor |
Amp. |
1 |
Alternador |
175A |
2 |
Sin ocupar |
|
3 |
Habitáculo |
80A |
4 |
Calefacción adicional eléctrica |
60A |
5 |
Habitáculo |
40A |
6 |
Bujías de incandescencia, ventilador del líquido refrigerante |
50A |
7 |
Servodirección electrohidráulica |
50A |
8 |
ABS o ASR o ESP |
25A |
9 |
Ventilador del líquido refrigerante |
30A |
10 |
Ventilador del líquido refrigerante |
5A |
11 |
ABS o ASR o ESP |
40A |
12 |
Unidad de control central |
5A |
13 |
Cambio automático |
5A |
Calefacción adicional eléctrica |
30A |
Cambio automática
№ |
Consumidor |
Amp. |
1 |
Alternador |
175A |
2 |
Habitáculo |
80A |
3 |
Calefacción adicional eléctrica |
60A |
4 |
ABS o ASR o ESP |
40A |
5 |
Servodirección electrohidráulica |
50A |
6 |
Bujías de incandescencia |
50A |
7 |
ABS o ASR o ESP |
25A |
8 |
Ventilador del líquido refrigerante |
30A |
9 |
Aire acondicionado |
5A |
10 |
Ventilador del líquido refrigerante |
40A |
11 |
Unidad de control central |
5A |
12 |
Cambio automático |
5A |
Calefacción adicional eléctrica |
30A |
Diagrama de fusibles Skoda Fabia (2011-2014)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Fabia mk2 (5J) (años del modelo 2011, 2012, 2013, 2014).
Compartimiento de pasajeros
Diagrama de fusibles
№ |
Consumidor |
1 |
Sin ocupar / Contacto S |
2 |
ARRANQUE – PARADA |
3 |
Cuadro de instrumentos, regulación del alcance de los faros |
4 |
Unidad de control para ABS |
5 |
Motor de gasolina: Regulador de velocidad |
6 |
Faros de marcha atrás (cambio manual) |
7 |
Encendido |
Unidad de control del motor, cambio automático |
8 |
Conmutador del pedal del pedal de freno, ventilador del líquido refrigerante |
9 |
Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, unidad de control de la luz de conducción de curvas, ventilador del refrigerante |
10 |
Sistema de aire acondicionado |
11 |
Ajuste de los retrovisores |
12 |
Unidad de control p. identificación remolque |
13 |
Unidad de control del cambio automático |
14 |
Motor para faros proyectores halógenos con función de luz de conducción de curvas |
15 |
Navegación PDA |
16 |
Servodirección electrohidráulica |
17 |
ARRANQUE – PARADA – Radio |
Luz de marcha diurna |
18 |
Calefacción de retrovisores |
19 |
Contacto S |
20 |
Unidad de control del motor |
Unidad de control del motor |
Relé bomba de combustible |
Unidad de control de bomba de combustible |
Sistema de alarma antirrobo |
21 |
Faro de marcha atrás, faros antiniebla con la función «CORNER» |
22 |
Mando para la calefacción, unidad de control del aire acondicionado, aparcamiento asistido, teléfono, cuadro de instrumentos, transmisor del ángulo de giro, ESP, unidad de control de a bordo, volante multifunción |
23 |
Iluminación del habitáculo, portaobjetos y maletero, luz de posición |
24 |
Unidad de control central del vehículo |
25 |
Calefacción de asientos |
26 |
Limpialunetas |
27 |
Sin ocupar / Preparativo de teléfono |
28 |
Motor de gasolina: Válvula AKF, Chapaleta reguladora |
29 |
Inyección, bomba de agua |
30 |
Bomba de combustible |
Encendido |
Sistema de regulación de velocidad, mando de relé para PTC |
31 |
Sonda Lambda |
32 |
Bomba de alta presión, válvula de presión |
33 |
Unidad de control del motor |
34 |
Unidad de control del motor |
Bomba de vacío |
35 |
Alimentación de corriente de la cerradura de encendido |
36 |
Luz de carretera |
37 |
Luz posterior antiniebla |
38 |
Faros antiniebla |
39 |
Ventilador |
40 |
Eyectores de lavado calefactables / parabrisas, limpiacristales |
41 |
Sin ocupar |
42 |
Calefacción de la luneta térmica |
43 |
Bocina |
44 |
Limpiaparabrisas |
45 |
Unidad de control central p. sistema de confort |
46 |
Sistema de alarma antirrobo |
Unidad de control del motor |
Relé bomba de combustible |
Unidad de control de bomba de combustible |
47 |
Encendedor, caja de enchufe en el maletero |
48 |
ABS, ARRANQUE – PARADA – Convertidor CC/CC ESP |
49 |
Intermitentes, luces de freno |
50 |
ARRANQUE – PARADA – Convertidor CC/CC Infotainment |
Radio |
51 |
Elevalunas eléctricos (delante y detrás) – lado izquierdo |
52 |
Elevalunas eléctricos (delante y detrás) – lado derecho |
53 |
Luz de aparcamiento – lado izquierdo |
Techo corredizo/elevable eléctrico |
54 |
ARRANQUE – PARADA – Cuadro de instrumentos |
Sistema de alarma antirrobo |
55 |
Unidad de control del cambio automático DSC |
56 |
Limpiafaros |
Luz de aparcamiento – lado derecho |
57 |
Luz de cruce izquierda, regulación del alcance luminoso de los faros |
58 |
Luz de cruce derecha |
Compartimento del motor
Cambio manual, automático DSG
№ |
Consumidor |
1 |
Alternador |
2 |
Sin ocupar |
3 |
Habitáculo |
4 |
Calefacción adicional eléctrica |
5 |
Habitáculo |
6 |
Bujías de incandescencia, ventilador del líquido refrigerante |
7 |
Servodirección electrohidráulica |
8 |
ABS o ASR o ESP |
9 |
Ventilador del líquido refrigerante |
10 |
Ventilador del líquido refrigerante / Cambio automático |
11 |
ABS o ASR o ESP |
12 |
Unidad de control central |
13 |
Cambio automático / Calefacción adicional eléctrica |
Cambio automática
№ |
Consumidor |
1 |
Alternador |
2 |
Habitáculo |
3 |
Calefacción adicional eléctrica |
4 |
ESP |
5 |
Servodirección electrohidráulica |
6 |
Bujías de incandescencia |
7 |
ESP |
8 |
Ventilador del líquido refrigerante |
9 |
Aire acondicionado |
10 |
ABS |
11 |
Unidad de control central |
12 |
Cambio automático / Calefacción adicional eléctrica |
Diagrama de fusibles Skoda Fabia (2015-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Fabia mk3 (NJ) (años del modelo 2015, 2016, 2017, 2018).
Compartimiento de pasajeros
Los fusibles se encuentran en la parte inferior del tablero de instrumentos, detrás de una cubierta.
Diagrama de fusibles
№ |
Consumidor |
1 |
Luz izquierda, luz de posición, tercera luz de freno |
2 |
Cierre centralizado |
3 |
Relé del sistema de encendido |
4 |
Luz derecha, antinieblas trasero, iluminación placa matrícula |
5 |
Elevalunas eléctricos – Conductor |
6 |
Unidad de control central – luces de habitáculo |
7 |
Bocina |
8 |
Dispositivo de remolque – luz izquierda |
9 |
Palanca de mando debajo del volante, dispositivo de control del motor (solo sin KESSY), transmisión automática (solo sin KESSY), palanca de selección de la transmisión automática (solo sin KESSY), ESC (solo sin KESSY), dispositivo de control para reconocimiento de remolque (solo sin KESSY), apoyo de la fuerza de dirección (solo sin KESSY), Airbag (solo sin KESSY) |
10 |
Elevalunas eléctricos – detrás a la izquierda |
11 |
Sistema limpiafaros |
12 |
Pantalla de radio |
13 |
Enchufe de 12V en el maletero |
14 |
Palanca de mando debajo del volante, interruptor de luces, bloqueo de la tracción con llave de encendido (transmisión automática), conexión de diagnóstico, luz de ráfagas, dispositivo de control SmartGate, sensor de lluvia, sensor de luz |
15 |
Unidad de control del aire acondicionado, palanca selectora del cambio automático |
16 |
Cuadro de instrumentos |
17 |
Sistema de alarma, bocina |
18 |
Sin ocupar |
19 |
Sin ocupar |
20 |
Sin ocupar |
21 |
Sin ocupar |
22 |
Sistema lavacristales del parabrisas y la luna delantera |
23 |
Sin ocupar |
24 |
Ventilador del aire acondicionado, calefacción, dispositivo de control para aire acondicionado, calefacción |
25 |
Sin ocupar |
26 |
Calefacción del asiento delantero |
27 |
Limpialunetas |
28 |
Sin ocupar |
29 |
Airbag |
30 |
Elevalunas eléctricos, interruptor de luces, interruptor de luces de marcha atrás, dispositivo de control para el aire acondicionado, dispositivo de control para el asistente al estacionamiento, retrovisor exterior, alimentación de la barra de teclas media, alimentación de la barra de teclas lateral, retrovisor interior, aire acondicionado, aparcamiento asistido |
31 |
Bomba de combustible, dispositivo de control para ventilador para radiador, regulador de velocidad, bobina del reí para el sistema de lavado del parabrisas y la luna trasera. |
32 |
Conexión de diagnóstico, regulación del alcance de las luces |
33 |
Bobina del relé del arrancador, conmutador del pedal de embrague |
34 |
Eyectores de lavado del parabrisas calefactable |
35 |
Sin ocupar |
36 |
Calefacción del asiento delantero |
37 |
Radar |
38 |
Sin ocupar |
39 |
Calefacción adicional eléctrica |
40 |
Sin ocupar |
41 |
Calefacción de la luneta térmica |
42 |
Elevalunas eléctricos – Acompañante |
43 |
Dispositivo de remolque – contacto en el enchufe |
44 |
Encendedor, enchufe de 12V |
45 |
Elevalunas eléctricos – detrás a la derecha |
46 |
Sistema lavacristales del parabrisas y la luna delantera, palanca de mando debajo del volante |
47 |
Dispositivo de remolque – contacto en el enchufe |
48 |
Dispositivo de remolque – luz derecha |
49 |
Dispositivo de control para la bomba de combustible |
50 |
Radio / Infotainment |
51 |
Calefaccionado de retrovisores exteriores |
52 |
Unidad de control KESSY |
53 |
Bloqueo de dirección KESSY |
54 |
Sin ocupar |
55 |
Calefacción del asiento delantero |
56 |
Sin ocupar |
57 |
Sin ocupar |
58 |
Sin ocupar |
59 |
Sin ocupar |
Compartimento del motor
Presione la tecla de bloqueo de la cubierta en el sentido de la flecha “1”. Levante la cubierta y retire en el sentido de la flecha “2”.
Diagrama de fusibles
№ |
Consumidor |
1 |
Ventilador para radiador |
2 |
Unidad de control del sistema de precalentamiento |
3 |
Unidad de control del ABS/ESC |
4 |
Calefacción adicional eléctrica |
5 |
Calefacción adicional eléctrica |
6 |
Cambio automático |
7 |
Unidad de control del motor |
8 |
Limpiaparabrisas frontal |
9 |
Unidad de control central / Módulo de datos de la batería |
10 |
Unidad de control del ABS/ESC |
11 |
Sin ocupar |
12 |
Componentes del motor (Válvulas de inyección, válvula para la dosificación de combustible, válvula de regulación para la presión del aceite, válvula de cambio para el refrigerador de retorno de gas de escape) |
IB |
Interruptor del pedal del freno |
14 |
Componentes del motor, bobina del relé de combustible, bomba del líquido refrigerante |
15 |
Unidad de control del motor |
16 |
Motor de arranque |
17 |
Unidad de control del motor |
18 |
Componentes del motor, bobinas del relé de calefacción eléctrica adicional, ventilador del radiador, calefacción adicional eléctrica, regulador de presión de carga, transmisor de temperatura de aceite, válvula para recipiente de carbón activo, válvula para tapa del tubo de succión |
19 |
Sonda Lambda |
20 |
Componentes del motor, dispositivo de control para el sistema de precalentamiento, calefacción de ventilación del cárter, bobina de encendido |
Diagrama de fusibles Skoda Fabia (2019-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Skoda Fabia mk3 (NJ) (años del modelo 2019, 2020, 2021).
Compartimiento de pasajeros
Soltar y extraer la cubierta de la zona “A”.
Diagrama de fusibles
№ |
Consumidor |
1 |
Luz (izquierda), luz de posición, tercera luz de freno |
2 |
Cierre centralizado, lavado automático de la luna trasera y parabrisas (vehículo con ACC) |
3 |
Encendido |
4 |
Luz (derecha), antinieblas trasero, iluminación placa matrícula |
5 |
Elevalunas eléctricos – Conductor |
6 |
Iluminación del habitáculo |
7 |
Bocina |
8 |
Dispositivo de enganche para remolque |
9 |
Palanca de mando debajo del volante, sistema de control del motor (vehículos sin KESSY), transmisión automática (solo vehículos sin KESSY), ESC (vehículos sin KESSY), dispositivo de remolque (vehículos sin KESSY), dirección asistida (vehículos sin KESSY) |
10 |
Elevalunas eléctricos – detrás a la izquierda |
11 |
Limpiafaros |
12 |
Pantalla del Infotainment |
13 |
Sin ocupar / Enchufe de 12 voltios en el maletero |
14 |
Palanca de mando debajo del volante, interruptor de luces, bloqueo de la tracción con llave de encendido (vehículos con transmisión automática), conexión de diagnóstico, luz de ráfagas, sensor de lluvia, sensor de luz, cámara para marcha atrás |
15 |
Aire acondicionado, cambio automático |
16 |
Cuadro de instrumentos combinado,llamada de emergencia |
17 |
Sistema de alarma, bocina |
18 |
Bus de datos |
19 |
Sin ocupar |
20 |
Sin ocupar |
21 |
Sin ocupar |
22 |
Lavaparabrisas delantero y trasero (vehículos sin ACC) |
23 |
Sin ocupar |
24 |
Aire acondicionado, calefacción |
25 |
Sin ocupar |
26 |
Calefacción de los asientos delanteros |
27 |
Limpialunetas trasero |
28 |
Sin ocupar |
29 |
Airbags |
30 |
Interruptor de luces, interruptor de luz de retroceso, ajuste de las áreas de los retrovisores exteriores, alimentación de la barra de botón central, alimentación de la barra de botón lateral, espejo interior, aire acondicionado, aparcamiento asistido |
31 |
Bomba de combustible, ventilador del radiador, control de crucero, conexión del sistema de diagnóstico, sistema regulador de velocidad, lavado automático de la luna trasera y parabrisa, encendido del motor |
32 |
Nivelación de faros, faros LED, conexión de diagnóstico, calentamiento de la boquilla de lavado |
33 |
Interruptor del pedal del embrague, arranque del motor |
34 |
Función de carga USB |
35 |
Detección de punto ciego |
36 |
Calefacción de los asientos delanteros |
37 |
Radar |
38 |
Sin ocupar |
39 |
Sin ocupar |
40 |
Bus de datos |
41 |
Calefacción de la luneta térmica |
42 |
Elevalunas eléctricos – Acompañante |
43 |
Dispositivo de enganche para remolque |
44 |
Encendedor, enchufe de 12V |
45 |
Elevalunas eléctricos – detrás a la derecha |
46 |
Sistema lavacristales del parabrisas y la luna delantera, palanca de mando debajo del volante |
47 |
Dispositivo de enganche para remolque |
48 |
Dispositivo de enganche para remolque |
49 |
Bomba de combustible |
50 |
Infotainment |
51 |
Retrovisor exterior calefactable, calefacción de eyectores de lavado |
52 |
KESSY (sistema de bloqueo y arranque sin llave) |
53 |
Bloqueo de la columna de dirección (vehículo con KESSY) |
54 |
Sin ocupar |
55 |
Sin ocupar |
56 |
Sin ocupar |
57 |
Sin ocupar |
58 |
Sin ocupar |
59 |
Sin ocupar |
Compartimento del motor
Al mismo tiempo, presione el botón de bloqueo en la cubierta de la caja de fusibles y retire la cubierta.
Diagrama de fusibles
№ |
Consumidor |
1 |
Ventilador del radiador |
2 |
Sin ocupar |
3 |
ESC, si es necesario ABS |
4 |
Sin ocupar |
5 |
Sin ocupar |
6 |
Cambio automático |
7 |
Sistema de manejo del motor |
8 |
Limpiaparabrisas frontal |
9 |
Módulo de datos de la batería |
10 |
ESC, si es necesario ABS |
11 |
Bomba de vacío para sistema de frenos |
12 |
Inyectores, válvula dosificadora de combustible, control de presión de aceite, válvula del enfriador de recirculación de gases de escape, bomba de vacío |
13 |
Conmutador pedal de freno |
14 |
Bomba de refrigerante, componentes del motor |
15 |
Sistema de manejo del motor |
16 |
Motor de arranque |
17 |
Sistema de manejo del motor |
18 |
Ventilador del radiador, regulador de presión de carga, transmisor de temperatura de aceite, válvula para recipiente de carbón activo, válvula para tapa del tubo de succión |
19 |
Sonda lambda |
20 |
Bobinas de ignición |
