Diagrama de fusibles SEAT Leon (2000-2005)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Leon (mk1/1m) (años del modelo 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006).
Compartimiento de pasajeros
Los fusibles se encuentran en el lateral izquierdo del tablero de instrumentos, detrás de una tapa. Las versiones con volante a la derecha los llevan en el lateral derecho del tablero de instrumentos, detrás de una tapa.
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Eyectores lavacristales, retrovisores térmicos |
10A |
2 |
Intermitentes |
10A |
3 |
Luces |
5A |
4 |
Luz de matrícula |
5A |
5 |
Apertura y cierre de confort |
7.5A |
6 |
Cierre centralizado |
5A |
7 |
Luces de marcha atrás |
10A |
8 |
Teléfono |
5A |
9 |
ABS |
5A |
10 |
Unidad mando motor gasolina |
10A |
11 |
Cuadro de Instrumentos |
5A |
12 |
Tensión de alimentación, Diagnóstico, Teléfono |
7.5A |
13 |
Luces de freno |
10A |
14 |
Iluminación interior, cierre centralizado/elevalunas eléctr |
10A |
Luz interior |
5A |
15 |
Cuadro instrumentos, cambio automático |
5A |
16 |
Embrague magnético, Bomba de agua eléctrica |
10A |
17 |
Libre |
7.5A |
18 |
Luz de carretera derecha |
10A |
19 |
Luz de carretera izquierda |
10A |
20 |
Luz de cruce derecha |
10A |
21 |
Luz de cruce izquierda |
10A |
22 |
Luz posición derecha |
5A |
23 |
Luz posición izquierda |
5A |
24 |
Instalación limpiaparabrisas, bomba lavaparabrisas |
20A |
25 |
Calefacción, aire acondicionado |
25A |
26 |
Luneta térmica |
20A |
27 |
Limpialuneta |
10A |
28 |
Bomba de combustible |
15A |
29 |
Mando motor, motor de gasolina |
10A |
30 |
Techo corredizo |
20A |
31 |
Cambio automático |
20A |
32 |
Inyectores: Gasolina |
10A |
Mando motor, motor diesel |
15A |
33 |
Lavafaros |
20A |
34 |
Mando motor, motor diesel |
10A |
Mando motor, motor de gasolina |
10A |
35 |
Predisposición conector dispositivo remolque |
30A |
36 |
Faros antiniebla y luz trasera antiniebla |
15A |
37 |
Contacto |
10A |
38 |
Luz maletero, Cierre Centralizado/Elevalunas eléctrico |
10A |
39 |
Intermitente de emergencia |
15A |
40 |
Bocina |
20A |
41 |
Encendedor |
15A |
42 |
Radio |
15A |
43 |
Mando motor, motor de gasolina |
10A |
Mando motor, motor diesel |
10A |
44 |
Asiento térmico |
15A |
Compartimento del motor
Consumidor |
Amp. |
Ventilador del radiador, velocidad 1ª |
30A |
Relé del motor del ABS |
30A |
Relé principal del ABS |
30A |
Alternador |
150A |
Red de a bordo |
110A |
Ventilador del radiador, velocidad 2ª |
40A |
Sistema de distribución del motor |
50A |
Precalentamiento diesel |
50A |
Diagrama de fusibles SEAT Leon (2005-2006)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Leon (mk2/1P) (años del modelo 2006 y 2006).
Compartimiento de pasajeros
Tapa de la caja de fusibles en el lado izquierdo del tablero de instrumentos.
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Centralita motor gasolina y diesel |
10A |
2 |
Centralita ABS/ESP |
5A |
3 |
Centralita Airbag |
5A |
4 |
Mandos calefacción, sensor presión, asientos calefactados, interruptor ESP, marcha atrás |
5A |
5 |
Motor faro izquierdo y derecho, dimmer, centralita GDL |
5A |
6 |
Gateway, palanca de cambio automático |
5A |
7 |
Relé parabrisas, espejos calefactados, teléfono VDA |
5A |
8 |
Centralita remolque |
5A |
9 |
Libre |
|
10 |
Libre |
|
11 |
Libre |
|
12 |
Centralita puertas (autolock K3) |
10A |
13 |
Diagnosis, interruptor luces, freno |
10A |
14 |
Cambio automático |
5A |
15 |
Centralita cableados |
7,5A |
16 |
Mandos calefacción/Aire y Clima |
10A |
17 |
Sensor de lluvia |
5A |
18 |
Palanca cambio automático, centralita ayuda aparcamiento |
5A |
19 |
Libre |
|
20 |
Centralita ESP |
5A |
21 |
Motor D2L (20 147 kW) |
10A |
22 |
Calefactor |
40A |
23 |
Centralita puerta |
30A |
24 |
Encendedor |
25A |
25 |
Centralita cableado |
25A |
26 |
Tomas de corriente de 12 V |
30A |
27 |
Centralita aforador FSI, relé gasolina, relé EKP 1.6 |
15A |
28 |
Libre / Centralita confort (sin autolock 4F8) |
25A |
29 |
Caudalímetro, motor |
10A |
30 |
Precableado |
20A |
31 |
Vakumpumpe |
20A |
32 |
Centralita puertas |
30A |
33 |
Techo abrible |
30A |
34 |
Centralita confort (autolock 4 K3) |
25A |
35 |
Sensor de alarma, bocina |
5A |
36 |
Lava faros |
20A |
37 |
Asientos |
30A |
38 |
Motor |
10A |
39 |
Cambio automático |
20A |
40 |
Calefactor |
40A |
41 |
Portón, alimentación |
15A |
42 |
Centralita cableado |
15A |
43 |
Centralita remolque |
15A |
44 |
Centralita remolque |
20A |
45 |
Centralita remolque |
15A |
46 |
Surtidores calefactados, mandos calefacción, aire, clima |
5A |
47 |
Sonda Lambda |
10A |
48 |
Sonda Lambda |
10A |
49 |
Interruptor de luces |
7,5A |
Compartimento del motor
Retire la tapa de fusibles del compartimiento del motor haciendo presión sobre las lengüetas hacia el centro de la tapa.
Diagrama de fusibles
№ |
Consumidor |
Amperios |
1 |
Limpia |
30 |
2 |
Columna de dirección |
5 |
3 |
Centralita de cableado |
5 |
4 |
ABS |
30 |
5 |
Cambio AQ |
15 |
6 |
Kombi |
5 |
7 |
Libre |
|
8 |
Radio |
15 |
9 |
Teléfono |
5 |
10 |
Relé principal en caja motor FSI y diesel/ Alimentación módulo inyección |
5 |
Relé principal en caja motor D2L (2.0 FSI 147 kW) |
10 |
11 |
Libre |
|
12 |
Gateway |
5 |
13 |
Alimentación módulo inyección gasolina |
25 |
Alimentación módulo inyección diesel |
30 |
14 |
Bobina |
20 |
15 |
Motor T71 / 20 FSI |
5 |
Relé bomba |
10 |
16 |
Bomba ADS |
30 |
17 |
Bocina |
15 |
18 |
Libre |
|
19 |
Limpia |
30 |
20 |
Libre |
|
21 |
Sonda Lambda |
15 |
22 |
Pedal freno, sensor de velocidad |
5 |
23 |
Motor 1.6, relé principal (relé #100) |
5 |
T71 diesel EGR |
10 |
2.0 D2L Bomba combustible de alta presión |
15 |
24 |
ARF, válvula cambio |
10 |
25 |
Iluminación derecha |
40 |
26 |
Iluminación izquierda |
40 |
Motor 1.6 SLP |
40 |
Relé bujías 1.9 TDI |
50 |
28 |
KL15 |
40 |
29 |
Alzacristales (anteriores y posteriores) |
50 |
Alzacristales (anteriores) |
30 |
30 |
KLX |
40 |
Caja lateral |
B1 |
Alternador <140W |
150A |
Alternador >140W |
200A |
C1 |
Servodirección |
80A |
D1 |
Alimentación multiterminal potencial “30”. Caja de fusibles interior |
100A |
E1 |
Electroventilador <500W |
50A |
Electroventilador >500W |
80A |
F1 |
PTC,s (Calefacción adicional eléctrica por aire) |
100A |
G1 |
Alimentación fusibles remolque en caja de fusibles interior |
50A |
H1 |
Centralita cierre centralizado (4F8 con autolock) |
|
Diagrama de fusibles SEAT Leon (2007-2008)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Leon (mk2/1P) (años del modelo 2007 y 2008).
Compartimiento de pasajeros
Tapa de la caja de fusibles en el lado izquierdo del tablero de instrumentos.
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Centralita diagnosis/ lluminación instrumentos / Centralita regualfaros/ Caudalímetro/ Parabrisas caletactados |
10A |
2 |
Centralita motor/ Centralita ABS-ESP/ Cambio automático/ Cuadro de instrumentos/ Centralita remolque/ Interruptor luces / Sensor de freno/ Servodirección/ Faro derecho e izquierdo |
5A |
3 |
Airbag |
5A |
4 |
Calefacción/ lnterruptor marcha atrás/ lnterruptor ASR-ESP/ Teléfono/ Surtidores/ Espejo electrocrómico/ Navegador Tomtom |
5A |
5 |
Faro xenón derecho |
5A |
6 |
Faro xenón izquierdo |
5A |
7 |
Libre |
|
8 |
Libre / Kit preinstalación remolque (solución asistencial) |
5A |
9 |
Libre |
|
10 |
Libre |
|
11 |
Libre |
|
12 |
Cierre centralizado |
15A |
13 |
Diagnosis/ Interrupor luces/ Sensor de lluvia |
10A |
14 |
Cambio automático / Calefacción/ Centralita ESP/ Palanca Cambio automático |
5A |
15 |
Centralita cableado |
7,5A |
16 |
Libre |
|
17 |
Alarma |
5A |
18 |
Libre |
|
19 |
Libre / Kit antiniebla (solución asistencial) |
|
20 |
Libre |
|
21 |
Gestión del motor |
10A |
22 |
Mando ventilador |
40A |
23 |
Alzacristales anteriores |
30A |
24 |
Libre |
|
25 |
Luneta térmica |
25A |
26 |
Alzacristales posterior |
30A |
27 |
Motor (aforador/relé bomba gasolina) |
15A |
28 |
Centralita confort |
25A |
29 |
Libre |
|
30 |
Cambio automático |
20A |
31 |
Bomba de vacío |
20A |
32 |
Libre |
|
33 |
Techo abrible |
30A |
34 |
Centralita confort |
25A |
35 |
Libre |
|
36 |
Lavafaros |
20A |
37 |
Asientos calefactados |
30A |
38 |
Gestión del motor |
10A |
39 |
Libre |
|
40 |
Mando ventilador |
40A |
41 |
Motor limpialuneta/ Centralita cableado |
15A |
42 |
Toma 12 V/ Encendedor |
15A |
43 |
Preinstalación gancho remolque |
15A |
44 |
Preinstalación gancho remolque |
20A |
45 |
Preinstalación gancho remolque |
15A |
46 |
Libre |
|
47 |
Gestión del motor |
10A |
48 |
Gestión del motor |
10A |
49 |
Libre |
|
Compartimento del motor
Retire la tapa de fusibles del compartimiento del motor haciendo presión sobre las lengüetas hacia el centro de la tapa.
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Limpia |
30A |
2 |
Columna de dirección |
5A |
3 |
Centralita de cableado |
5A |
4 |
ABS |
30A |
5 |
Cambio AQ |
15A |
6 |
Kombi |
5A |
7 |
Libre |
|
8 |
Radio |
15A |
9 |
Teléfono/Navegador tomtom |
5A |
10 |
Gestión del motor / Relé principal en caja motor FSI y diesel/Alimentación módulo inyección |
5A |
Gestión del motor / Relé principal en caja motor D2L (2.0 FSI 147 kW) |
10A |
11 |
Libre |
|
12 |
Gateway |
5A |
13 |
Alimentación módulo inyección gasolina |
25A |
Alimentación módulo inyección diesel |
30A |
14 |
Bobina |
20A |
15 |
Gestión del motor |
5A |
Relé bomba de combustible |
10A |
16 |
Bomba ABS |
30A |
17 |
Bocina |
15A |
18 |
Libre |
|
19 |
Limpia |
30A |
20 |
Libre |
|
21 |
Sonda Lambda |
15A |
22 |
Pedal freno, sensor de velocidad |
5A |
23 |
Gestión del motor |
5A |
Gestión del motor |
10A |
Gestión del motor |
15A |
24 |
AKF, válvula del cambio |
10A |
25 |
Iluminación derecha |
40A |
26 |
Iluminación izquierda |
40A |
Gestión del motor |
40A |
Gestión del motor |
50A |
28 |
Llave de contacto / KL15 |
40A |
29 |
Alzacristales (anteriores y posteriores) |
50A |
Alzacristales (anteriores) |
30A |
30 |
Llave de contacto / KLX |
40A |
Caja lateral |
B1 |
Alternador < 140 W |
150A |
Alternador > 140 W |
200A |
C1 |
Servodirección |
80A |
D1 |
Alimentación multiterminal potencial “30”. Caja de fusibles interior |
100A |
E1 |
Electroventilador < 500 W |
50A |
Electroventilador > 500 W |
80A |
F1 |
PTC,s (Calefacción adicional eléctrica por aire) |
80A |
G1 |
PTC (Calefacción adicional eléctrica por aire) |
40A |
H1 |
Centralita cierre centralizado |
|
Diagrama de fusibles SEAT Leon (2009-2012)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Leon (mk2/1P) (años del modelo 2009, 2010, 2011, 2012).
Compartimiento de pasajeros
Tapa de la caja de fusibles en el lado izquierdo del tablero de instrumentos.
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Centralita diagnosis/lluminación instrumentos / Centralita regulafaros/ Caudalímetro/ Parabrisas calefactados/Gestión motor/Faros AFS |
10A |
2 |
Centralita motor/ Centralita ABS-ESP/ Cambio automático/ Cuadro de instrumentos/ Centralita remolque/ Interruptor luces / Sensor de freno/ Servodlrecclón/ Faro derecho e izquierdo |
10A |
3 |
Alrbag |
5A |
4 |
Calefacclón/lnterruptor marcha atrás/lnterruptor ASR-ESP/Espejo electrocrómlco/Park Pilot/ Sensor del nivel de aceite |
5A |
5 |
Faro xenón derecho |
10A |
6 |
Faro xenón izquierdo |
10A |
7 |
Libre |
|
8 |
Aslstencial prelnstalaclón remolque |
5A |
9 |
Libre |
|
10 |
Libre |
|
11 |
Libre |
|
12 |
Cierre centralizado |
15A |
13 |
Diagnosis/ Interrupor luces/ Sensor de llu-via/Luneta térmica |
10A |
14 |
Cambio automático / Calefacción/ Palanca Cambio automático |
10A |
15 |
Libre |
|
16 |
Libre |
|
17 |
Alarma |
5A |
18 |
Kombi / Palancas, con START STOP |
5A |
19 |
Asistencial antiniebla |
20A |
20 |
Navegación / Radio, con START STOP |
15A |
21 |
Gestión del motor |
10A |
22 |
Mando ventilador |
40A |
23 |
Alzacristales anteriores |
30A |
24 |
Body Modul Control (BCM) |
20A |
25 |
Luneta térmica |
25A |
26 |
Alzacristales posterior |
30A |
27 |
Motor (aforador/relé bomba gasolina) |
15A |
28 |
Centralita confort |
30A |
29 |
Libre |
|
30 |
Cambio automático |
20A |
31 |
Bomba de vacío |
20A |
32 |
Libre |
|
33 |
Techo abrible |
25A |
34 |
Centralita confort /Cierre centralizado |
25A |
35 |
Libre |
|
36 |
Lava faros |
20A |
37 |
Asientos calefactados |
30A |
38 |
Gestión del motor |
10A |
39 |
Teléfono con START STOP |
10A |
40 |
Mando ventilador |
40A |
41 |
Motor limpialuneta/ Centralita cableado |
20A |
42 |
Toma 12 V/ Encendedor |
20A |
43 |
Preinstalación gancho remolque |
15A |
44 |
Preinstalación gancho remolque |
20A |
45 |
Preinstalación gancho remolque |
15A |
46 |
Libre |
|
47 |
Gestión del motor |
10A |
48 |
Gestión del motor |
10A |
49 |
Libre |
|
Compartimento del motor
Retire la tapa de fusibles del compartimiento del motor haciendo presión sobre las lengüetas hacia el centro de la tapa
Diagrama de fusibles
№ |
Consumidor |
Amp. |
1 |
Limpiaparabrisas |
30A |
2 |
Cambio DQ200 |
30A |
3 |
Centralita de cableado |
5A |
4 |
ABS |
20A |
5 |
Cambio AQ |
15A |
6 |
Cuadro de instrumentos/ Columna dirección |
5A |
7 |
Llave contacto |
40A |
8 |
Radio |
15A |
9 |
Teléfono/Navegador tomtom |
5A |
10 |
Gestión motor |
5A |
Gestión motor |
10A |
11 |
Libre |
|
12 |
Centralita electrónica |
5A |
13 |
Alimentación módulo inyección gasolina |
15A |
Alimentación módulo inyección diesel |
30A |
14 |
Bobina |
20A |
15 |
Gestión motor |
5A |
Relé bomba |
10A |
16 |
Iluminación derecha |
30A |
17 |
Bocina |
15A |
18 |
Libre |
|
19 |
Limpia |
30A |
20 |
Bomba de agua |
10A |
Bomba sensor presión para motor 1.8 |
20A |
21 |
Sonda Lambda |
15A |
22 |
Pedal freno, sensor de velocidad |
5A |
Gestión del motor |
5A |
23 |
Gestión del motor |
10A |
Gestión del motor |
15A |
24 |
AKF, válvula del cambio |
10A |
25 |
Bomba ABS |
40A |
26 |
Iluminación izquierda |
30A |
27 |
Gestión motor |
40A |
Gestión motor |
50A |
28 |
Libre |
|
29 |
Alzacristales (anteriores y posteriores) |
50A |
Alzacristales (anteriores) |
30A |
30 |
Llave de contacto |
50A |
Diagrama de fusibles SEAT Leon (2013-2015)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Leon (mk3) (años del modelo 2012, 2013, 2014, 2015).

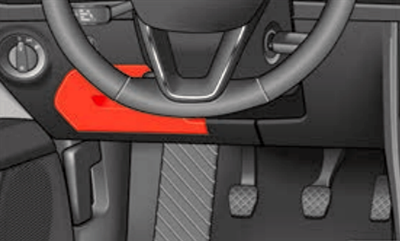

Compartimiento de pasajeros
Diagrama de fusibles
№ |
Consumidores |
Amp. |
F2 |
Libre |
|
F4 |
Alarma |
10A |
F5 |
Gateway |
5A |
F6 |
Alarma antirrobo |
5A |
F7 |
Panel de control del climatizador/calefacción, palanca selectora (cambio automático), bobina de relés, calefacción de la luneta trasera, calefacción adicional |
10A |
F8 |
Diagnóstico, conmutador del freno de mano, conmutador de las luces, luz de marcha atrás, iluminación interior |
10A |
F9 |
Libre |
|
F10 |
Pantalla Radio |
10A |
F11 |
Libre |
|
F12 |
Radio |
20A |
F13 |
Libre |
|
F14 |
Ventilador del climatizador |
40A |
F15 |
Libre |
|
F16 |
Libre |
|
F17 |
Cuadro de instrumentos |
5A |
F18 |
Libre |
|
F19 |
Libre |
|
F20 |
Libre |
|
F23 |
Luces derecha |
40A |
F24 |
Techo eléctrico |
30A |
F25 |
Puerta izquierda |
30A |
F26 |
Asientos calefactados |
30A |
F27 |
Libre |
|
F28 |
Libre |
|
F29 |
Libre |
|
F30 |
Libre |
|
F31 |
Luces izquierda |
40A |
F32 |
Centralita ayuda aparcamiento |
7,5A |
F33 |
Airbag |
5A |
F34 |
Interruptor marcha atrás, sensor clima, espejo electrocrómico |
7,5A |
F35 |
Diagnosis, centralita faros, regulafaros |
10A |
F36 |
Cámara frontal |
10A |
F37 |
Libre |
|
F38 |
Libre |
|
F39 |
Puerta derecha |
30A |
F40 |
Toma 12 V |
20A |
F41 |
Columna de dirección |
20A |
F42 |
Cierre centralizado |
40A |
F43 |
Luz interior |
30A |
F44 |
Libre |
|
F45 |
Libre |
|
F47 |
Limpialuneta |
15A |
F49 |
Motor de arranque; sensor del embrague |
5A |
F51 |
Libre |
|
F53 |
Luneta térmica |
30A |
Compartimento del motor
Diagrama de fusibles
№ |
Consumidores |
Amp. |
F1 |
Libre |
|
F2 |
Unidad de control del ESC |
40A |
F3 |
Unidad de control del motor |
15A/30A |
F4 |
Sensores motor |
5A/10A |
F5 |
Sensores motor |
7,5A/10A |
F6 |
Sensor de la luz de freno |
5A |
F7 |
Alimentaciones motor |
5A/10A |
F8 |
Sonda lambda |
10A |
F9 |
Motor |
5A/10A/20A |
F10 |
Centralita bomba gasolina |
15A/20A |
F11 |
PTC |
40A |
F12 |
PTC |
40A |
F13 |
Unidad de control del cambio automático |
15A/30A |
F15 |
Claxon |
15A |
F16 |
Centralita bomba gasolina |
20A |
F17 |
Unidad de control del motor |
7,5A |
F18 |
Borne 30 (positivo de referencia) |
5A |
F19 |
Limpiacristales delantero |
30A |
F20 |
Bocina alarma |
10A |
F22 |
Centralita motor |
5A |
F23 |
Motor de arranque |
30A |
F24 |
PTC |
40A |
F31 |
Libre |
|
F32 |
Libre |
|
F37 |
Libre |
|
Diagrama de fusibles SEAT Leon (2016-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Leon (mk3) (años del modelo 2016, 2017, 2018, 2019, 2020).
Compartimiento de pasajerosDiagrama de fusibles
№ |
Consumidores |
Amp. |
1 |
SCR, Adblue |
20A |
4 |
Taxi |
3A |
Bocina alarma |
7,5A |
5 |
Gateway |
5A |
6 |
Palanca cambio automático |
5A |
7 |
Panel de control del climatizador/calefacción, calefacción de la luneta trasera, compresor AA |
10A |
8 |
Diagnóstico, conmutador del freno de mano, conmutador de las luces, luz de marcha atrás, iluminación interior, talonera iluminada |
10A |
9 |
Columna de dirección |
5A |
10 |
Pantalla Radio |
5A |
11 |
Luces izquierda |
40A |
12 |
Radio |
20A |
13 |
Modo de conducción |
15A |
Taxi |
5A |
14 |
Ventilador del climatizador |
30A/40A |
15 |
KESSY |
10A |
16 |
Connectivity Box |
7,5A |
17 |
Cuadro de instrumentos |
5A/7.5A |
18 |
Cámara posterior |
7,5A |
19 |
KESSY |
7,5A |
20 |
SCR, relé motor 1.5 |
10A/15A |
21 |
Centralita 4×4 Haldex |
15A |
22 |
Remolque |
15A |
23 |
Luces derecha |
40A |
Techo abrible |
20A/30A |
24 |
Techo eléctrico |
30A |
Luces derecha |
40A |
25 |
Puerta izquierda |
30A |
26 |
Asientos calefactados |
20A |
27 |
Luz interior |
30A |
28 |
Remolque |
25A |
31 |
Luces izquierda |
40A |
32 |
Centralita ayuda aparcamiento, Cámara frontal, radar |
7,5A |
33 |
Airbag |
5A |
34 |
Interruptor marcha atrás, sensor clima, espejo electrocrómico, tomas de corriente posteriores (USB) |
7,5A |
35 |
Diagnosis, centralita faros, regulafaros |
10A |
36 |
Cámara frontal, Radar |
10A |
Faro Led derecho |
7,5A/10A |
37 |
Faro Led izquierdo |
7,5A/10A |
38 |
Remolque |
25A |
39 |
Puerta derecha |
30A |
40 |
Toma 12V |
20A |
42 |
Cierre centralizado |
40A |
43 |
Luz interior |
30A |
SEAT Sound/Beats Audio, beats sound can y most. |
30A |
44 |
Remolque |
15A |
45 |
Asiento eléctrico del conductor |
15A |
47 |
Limpialuneta |
15A |
49 |
Motor de arranque, sensor del embrague |
5A |
52 |
Modo de conducción |
15A |
53 |
Luneta térmica |
30A |
Compartimento del motor
Presione las pestañas de bloqueo para desbloquear la tapa de la caja de fusibles.
Diagrama de fusibles
№ |
Consumidores |
Amp. |
1 |
Unidad de control del ESP |
25A/40A/20A |
2 |
Unidad de control del ESP |
40A/60A |
3 |
Unidad de control del motor |
30A/15A |
4 |
Sensores motor |
5A/7.5A/10A |
5 |
Sensores motor |
7,5A/10A |
6 |
Sensor de la luz de freno |
5A/7.5A |
7 |
Alimentaciones motor |
5A/7.5A/10A |
8 |
Sonda lambda |
10A/15A |
9 |
Motor |
5A/10A/20A |
10 |
Centralita bomba gasolina |
10A/15A/20A |
11 |
PTC |
40A |
12 |
PTC |
40A |
13 |
Unidad de control del cambio automático |
15A/30A |
15 |
Claxon |
15A |
16 |
Centralita bomba gasolina |
5A/15A/20A |
17 |
Unidad de control del motor |
7,5A |
18 |
Borne 30 (positivo de referencia) |
5A |
19 |
Limpiacristales delantero |
30A |
20 |
Bocina alarma |
10A |
21 |
Unidad control cambio automatico |
15A/30A |
22 |
Centralita motor |
5A/7.5A |
23 |
Motor de arranque |
30A |
24 |
PTC |
40A |
31 |
Diferencial electrónico CUPRA / Bomba de presión 1.0 |
15A |
32 |
Diferencial electrónico delantero |
15A |
33 |
Bomba cambio automático |
30A |
Diagrama de fusibles SEAT Leon (2021-2022)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del SEAT Leon (mk4) (años del modelo 2020, 2021, 2022).
Compartimiento de pasajeros
Abrir: abata la cubierta hacia abajo
Diagrama de fusibles
№ |
Consumidores |
Amp. |
3 |
Remolque |
25A |
4 |
SCR, Adblue |
20A |
5 |
Palanca cambio automático |
25A |
6 |
Luz interior |
30A |
8 |
Techo abrible |
20A |
7 |
Asientos calefactados |
30A |
9 |
Puerta izquierda |
30A |
11 |
Remolque |
15A |
12 |
Luces derecha |
40A |
13 |
Cierre centralizado |
40A |
14 |
Beats Audio can y most. |
30A |
16 |
Airbag |
7,5A |
17 |
SCR, relé motor 1.5 |
10A |
18 |
KESSY |
7,5A |
19 |
Cuadro de instrumentos |
7,5A |
20 |
Connectivity Box |
7,5A |
21 |
Cámara posterior |
7,5A |
24 |
Centralita 4×4 Haldex |
15A |
25 |
Cinturones anteriores RGS+EBSS |
25A |
26 |
Puerta derecha |
30A |
27 |
Cinturones anteriores RGS+EBSS |
25A |
28 |
PHEV. Desconexión del sistema de alto voltaje para tareas de rescate. Identificación mediante etiqueta amarilla. |
10A |
29 |
Remolque |
15A |
30 |
Radio |
30A |
31 |
Remolque |
25A |
34 |
Toma 230V |
30A |
35 |
Luces izquierda |
40A |
36 |
Ventilador del climatizador |
40A |
37 |
Portón eléctrico |
30A |
39 |
Volante calefactado |
10A |
40 |
Bocina alarma |
7,5A |
41 |
Gateway |
7,5A |
42 |
Palanca cambio automático |
7,5A |
43 |
Panel de control del climatizador/calefacción, calefacción de la luneta trasera, compresor AA |
10A |
44 |
Diagnóstico, conmutador del freno de mano, conmutador de las luces, luz de marcha atrás, iluminación interior, talonera iluminada |
7,5A |
45 |
Columna de dirección |
7,5A |
46 |
Pantalla Radio |
7,5A |
47 |
Modo de conducción |
10A |
48 |
USB |
7,5A |
52 |
Toma 12V |
20A |
58 |
Sensores aparcamiento, centralita ayuda aparcamiento, cámara frontal, radar |
7,5A |
59 |
Interruptor marcha atrás, sensor clima, espejo electrocrómico |
7,5A |
60 |
Diagnosis, centralita faros, regula-faros |
7,5A |
61 |
Motor de arranque, sensor del embrague |
7,5A |
65 |
Amplificador sonido |
10A |
66 |
Limpialuneta |
15A |
67 |
Luneta térmica |
30A |
Fusible aéreo |
|
Tomas de corriente posteriores 230 V |
30A |
|
Asiento eléctrico conductor |
15A |
Compartimento del motor
Presione las pestañas de bloqueo para desbloquear la tapa de la caja de fusibles.
Diagrama de fusibles
№ |
Consumidores |
Amp. |
2 |
Unidad de control del motor |
7,5A |
3 |
Centralita bomba gasolina |
7,5A/10A/20A |
4 |
Faro delantero izquierdo KL 30 Signal |
15A |
5 |
Faro delantero derecho KL 30 Signal |
15A |
7 |
Bomba cambio automático |
30A |
8 |
Servofreno KL 30 Signal |
40A |
9 |
Claxon |
15A |
10 |
Limpia crista les delantero |
30A |
11 |
Clima PHEV |
7,5A |
12 |
Unidad control cambio automático |
15A/30A |
13 |
Unidad de control del ESP |
25A |
14 |
Calefacción auxiliar |
20A |
15 |
Unidad de control del ESP |
40A |
16 |
PHEV, Unidad cambio automático |
50A |
17 |
PTC |
40A |
18 |
PTC |
40A |
20 |
Diferencial electrónico delantero |
15A |
21 |
Centralita motor |
7,5A |
22 |
Motor de arranque |
30A |
23 |
Unidad de control del motor (diésel/gasolina) |
15A |
24 |
Sensores motor |
7,5A/10A |
25 |
Sensores motor |
7,5A/10A |
26 |
Alimentaciones motor |
7,5A/10A |
27 |
Sonda lambda |
10A/15A |
28 |
Motor |
10A/20A |
29 |
Centralita bomba gasolina |
15A/20A/30A |
30 |
Bomba de presión 1.0 |
10A |
33 |
PTC |
40A |
