Mantenimiento Fusibles Renault Zoe

Diagrama de fusibles Renault Zoe (2013-2018)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Zoe (años del modelo 2013, 2014, 2015, 2016, 2017, 2018).

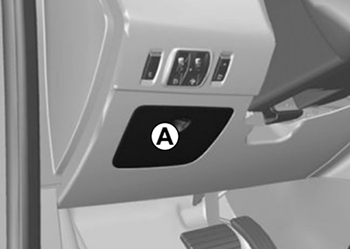

Ubicación de la caja de fusibles
Suelte la tapa A. Libere el fusible utilizando la pinza, situada en el dorso de la tapa A.

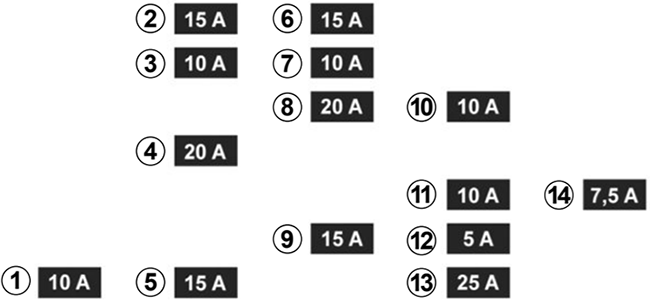

Diagrama de fusibles

№ Asignación
1 Luces de stop;
2 Bocina;
3 Cuadro de instrumentos;
4 Condenación automática de las puertas;
5 Luces indicadoras de dirección;
6 Encendedor;
7 Lavacristales;
8 Radio;
9 Limpialuneta;
10 Plafonier delantero e iluminador del maletero;
11 Bocina para peatones;
12 Contactor luces de stop;
13 Elevalunas del conductor impulsional;
14 Retrovisores térmicos.
