Diagrama de fusibles Renault Scenic I (2001-2005)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Scenic I (años del modelo 2001, 2002, 2003, 2004, 2005, 2006).

Ubicación de la caja de fusibles

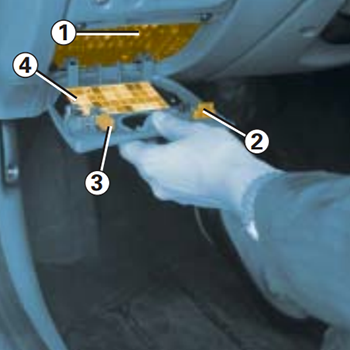

Abra la tapa 2 (debajo del volante).

Para identificar los fusibles, sírvase de la etiqueta de afectación de los fusibles 4. Libere el fusible con ayuda de la pinza 3.

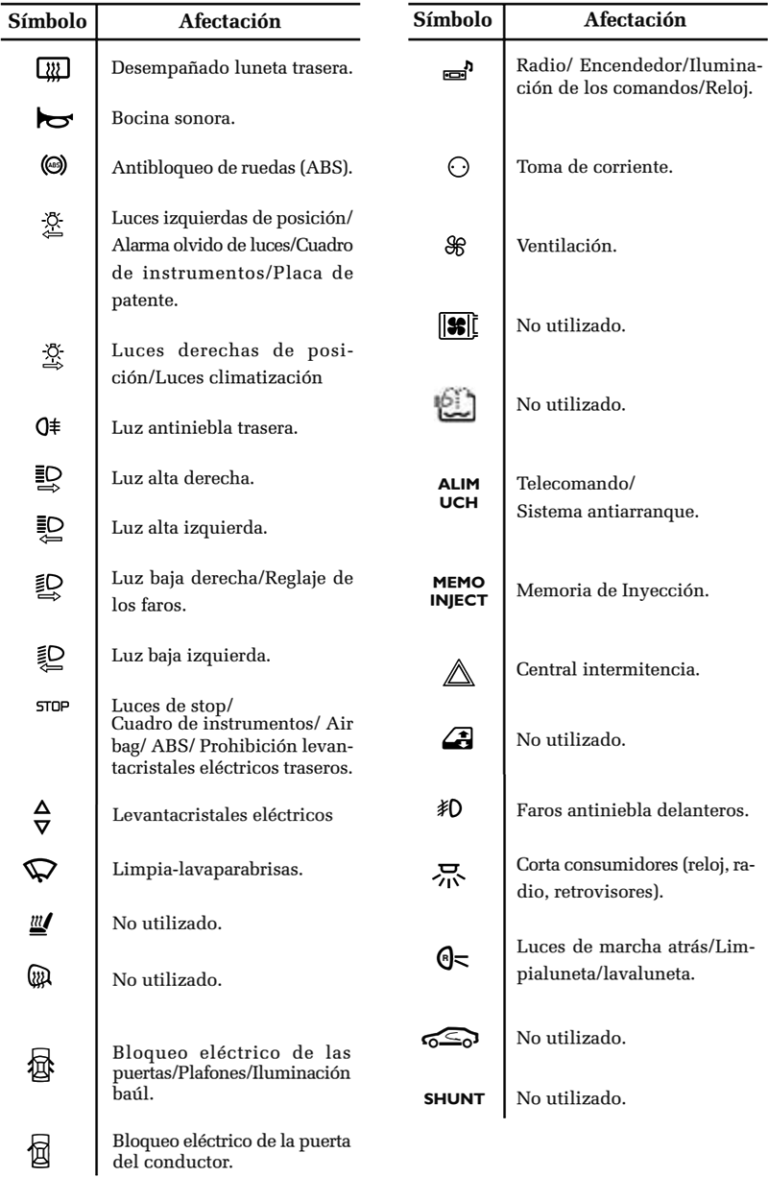

Asignación de los fusibles


Diagrama de fusibles Renault Scenic III (2013-2015)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Scenic III (años del modelo 2012, 2013, 2014, 2015).

Compartimiento de pasajeros

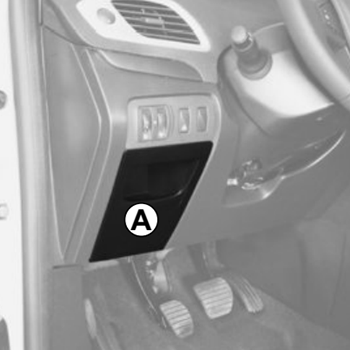

Suelte la tapa A. Libere el fusible con la pinza 1 situada en el dorso de la tapa A.

Diagrama de fusibles

Asignación
1 Freno de aparcamiento asistido;
2 Luces de stop;
3 Condenación automática de las puertas;
4 Elevalunas del conductor;
5 Cuadro de instrumentos;
6 Luces indicadoras de dirección;
7 Sistema de navegación;
8 Retrovisor interior;
9 Limpialuneta;
10 Elevalunas traseros;
11 Elevalunas traseros;
12 ABS/ESC;
13 Elevalunas del pasajero;
14 Lavacristales;
15 Retrovisores térmicos;
16 Radio;
17 Toma de accesorios del maletero;
18 Toma de accesorios de los asientos traseros;
19 Encendedor.

Compartimento del motor

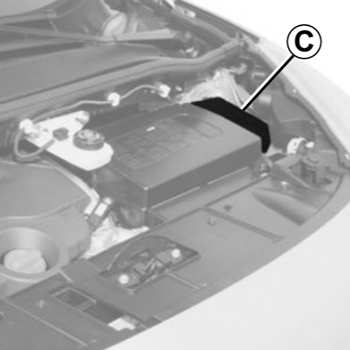

Algunos accesorios están protegidos por los fusibles situados en el compartimiento del motor en el cajetín C. Ahora bien, debido a su escasa accesibilidad, le aconsejamos que sea un Representante de la marca quien sustituya los fusibles.


Diagrama de fusibles Renault Scenic IV (2016-2022)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Scenic IV (años del modelo 2016, 2017, 2018, 2019, 2020, 2021, 2022).

Ubicación de la caja de fusibles
Abra la tapa A. Presione la parte inferior de la pinza 1 y tire simultáneamente de la tapa A para retirarla y acceder a los fusibles.

Para identificar los fusibles, utilice la etiqueta de asignación de los fusibles situada en el portaobjetos A. Libere el fusible utilizando la pinza, situada debajo de los fusibles.

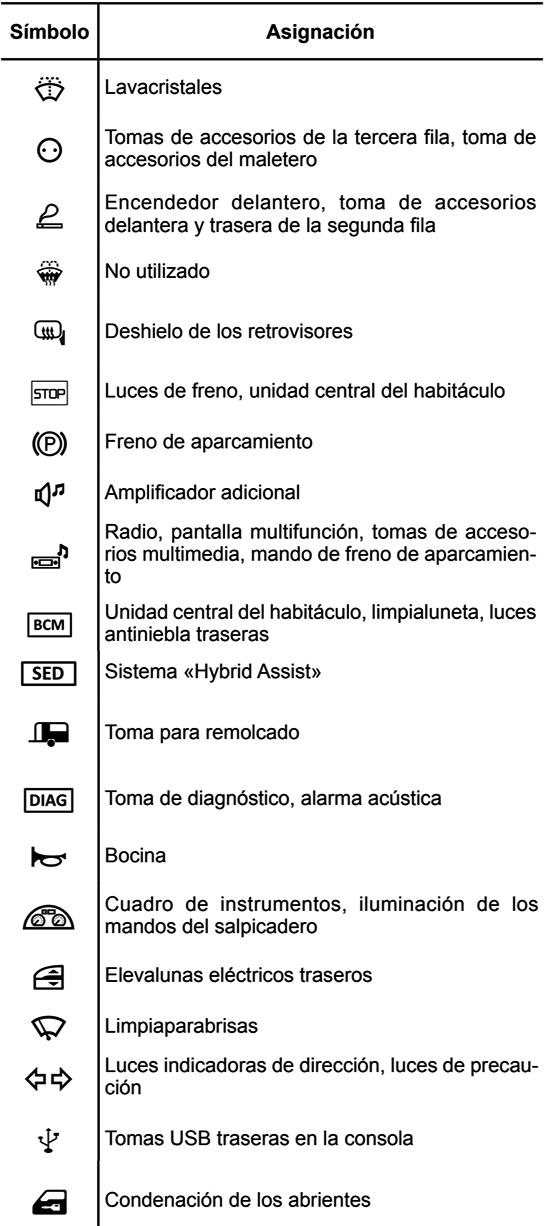

Asignación de los fusibles
