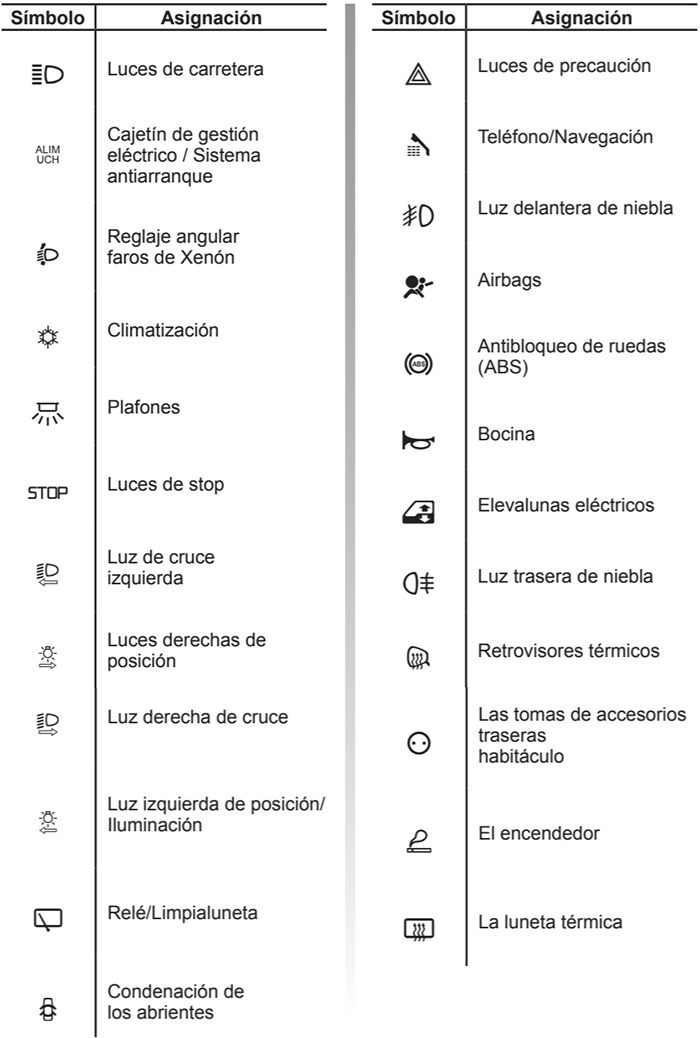

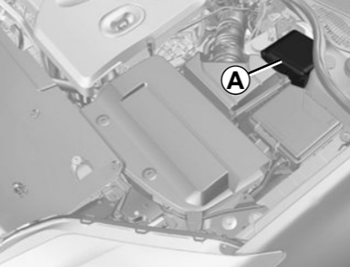

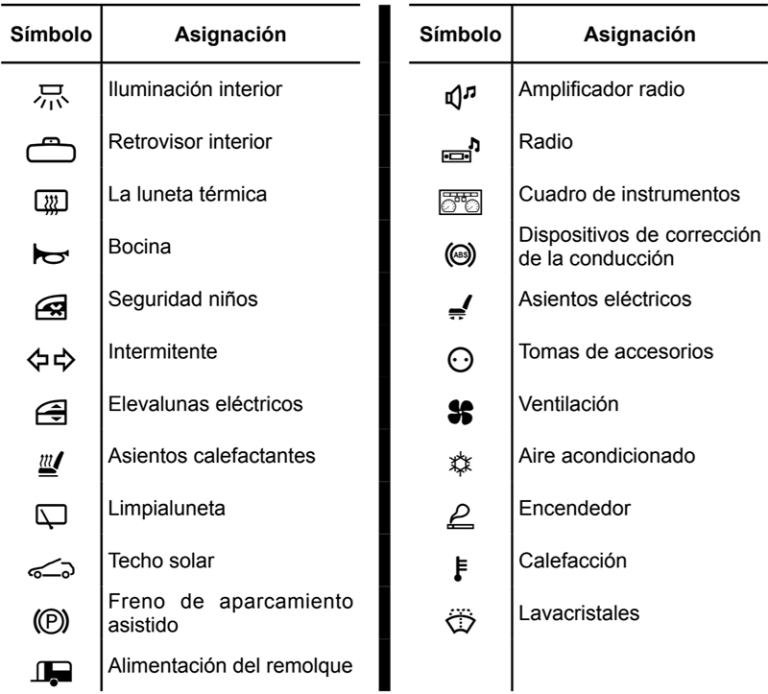

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Laguna II (años del modelo 2005, 2006, 2007, 2008). Ubicación de la caja de fusibles Para identificar los fusibles, utilice la etiqueta de asignación de los fusibles 3. Asignación de los fusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Laguna III (años del modelo 2010, 2011, 2012, 2013, 2014, 2015). Compartimiento de pasajeros Para identificar los fusibles, utilice la etiqueta de afectación de los fusibles. Asignación de los fusibles Compartimento del motor Algunos accesorios están protegidos por los fusibles situados en el compartimiento del motor en el cajetín A. Ahora bien, debido a su escasa accesibilidad, le aconsejamos que sea un Representante de la marca quien sustituya los fusibles.
Diagrama de fusibles Renault Laguna II (2005-2008)

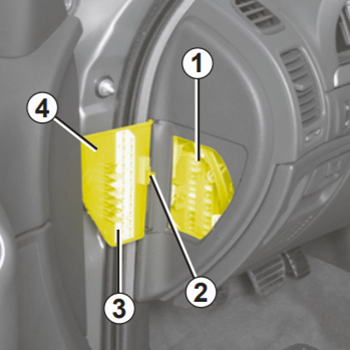

Abra la tapa 4. Libere el fusible utilizando la pinza 2.
Diagrama de fusibles Renault Laguna III (2010-2015)

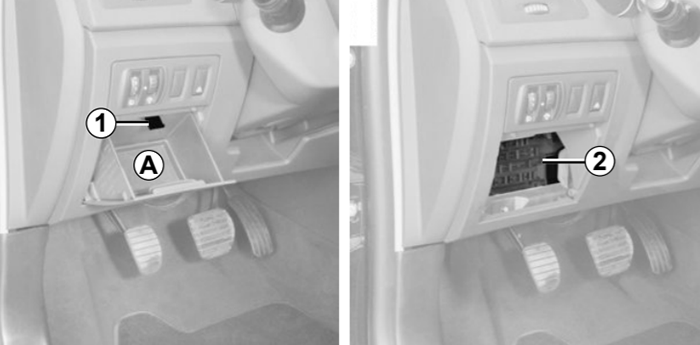

Abra el compartimiento A. Presione la lengüeta 1 para bascularlo y tire de él hacia usted para soltarlo. Saque el fusible con la pinza, situada en la parte trasera del compartimiento A.
