Diagrama de fusibles Renault Captur (2016-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Captur (años del modelo 2015, 2016, 2017, 2018, 2019, 2020).
Compartimiento de pasajeros

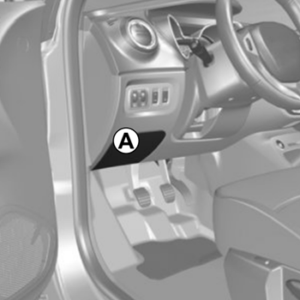

Suelte la tapa A.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/09/Renault-Captur-2016-2020_p1u_fusibles-300x300-1.png)

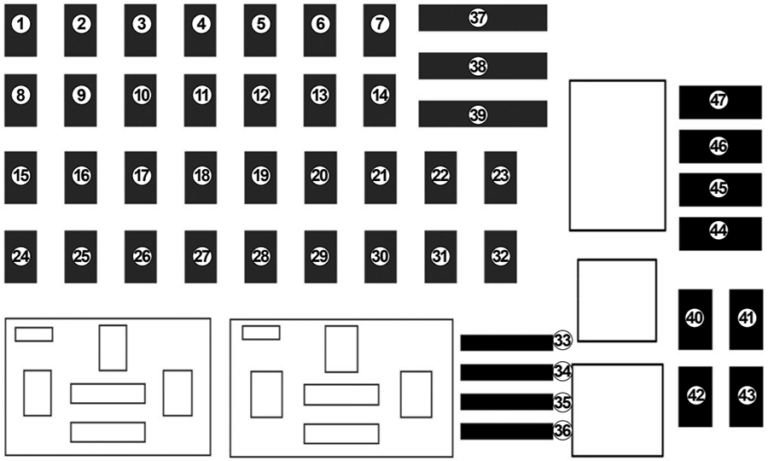

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/09/Renault-Captur-2016-2020_p1_fusibles-768x461-2.png)
№ |
Asignación |
1 |
Piloto automático (control de velocidad de crucero), luneta trasera térmica, advertencia de cinturón no abrochado, ayuda al aparcamiento, parabrisas térmico, reglaje en altura del faro, calefacción adicional |
2 |
Limpiaparabrisas y limpialuneta |
3 |
Radio |
4 |
Luces delanteras de día derecha e izquierda |
5 |
Luces bajas |
6 |
Iluminación automática; Alerta de distancia |
7 |
Bocina |
8 |
Luz alta izquierda |
9 |
Luz alta derecha |
10 |
Luces delanteras de posición; Luz de día delantera derecha; Luz baja derecha |
11 |
Luz baja izquierda |
12 |
Luces delanteras de posición |
13 |
Luces traseras; Iluminación de los controles; Luces de matrícula |
14 |
Luces de stop |
15 |
Inyección; Bomba de carburante; Motor de arranque; Pantallas y indicadores |
16 |
Airbag |
17 |
Luces de marcha atrás |
18 |
Dirección asistida |
19 |
Luces altas luces laterales |
20 |
Luces traseras; Luz de día delantera izquierda |
21 |
Iluminación de los controles; Luces de matrícula |
22 |
Limpiaparabrisas |
23 |
Radio, multimedia, toma de diagnóstico |
24 |
Unidad central del habitáculo |
25 |
Modulo de iluminación automática y lector de tarjeta |
26 |
Unidad central del habitáculo |
27 |
Condenación de los abrientes |
28 |
Modulo de iluminación automática |
29 |
Radio y encendedor |
30 |
Alarme |
31 |
Cuadro de instrumentos |
32 |
Encendedor |
33 |
Luces traseras antiniebla |
34 |
Retrovisores eléctricos |
35 |
Retrovisores térmicos eléctricos |
36 |
ABS/ESC |
37 |
Luz de cortesía, iluminación maletero, luz portaobjetos para el pasajero, levantacristales eléctrico, climatización |
38 |
– |
39 |
Luces de día |
40 |
Levantacristales eléctrico |
41 |
Levantacristales eléctrico |
42 |
Ventilador del habitáculo |
43 |
Levantacristales impulsional |
44 |
Sistema de remolcado |
45 |
Climatización, multimedia |
46 |
Luces delanteras de niebla |
47 |
Luneta térmica |
Compartimento del motor
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/09/Renault-Captur-2016-2020_m1u_fusibles-300x300-3.png)

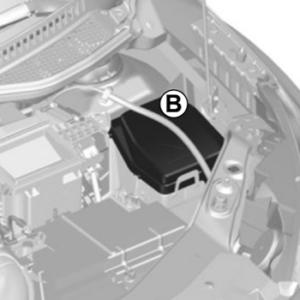

Algunas funciones están protegidas por fusibles situados en el compartimiento del motor, en el cajetín B. Ahora bien, debido a su escasa accesibilidad, le aconsejamos que sea un Representante de la marca quien sustituya los fusibles.
Diagrama de fusibles Renault Captur (2013-2015)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Renault Captur (años del modelo 2013, 2014, 2015).
Compartimiento de pasajeros
Suelte la tapa A.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/09/Renault-Captur-2013-2015_p1u_fusibles-1.png)

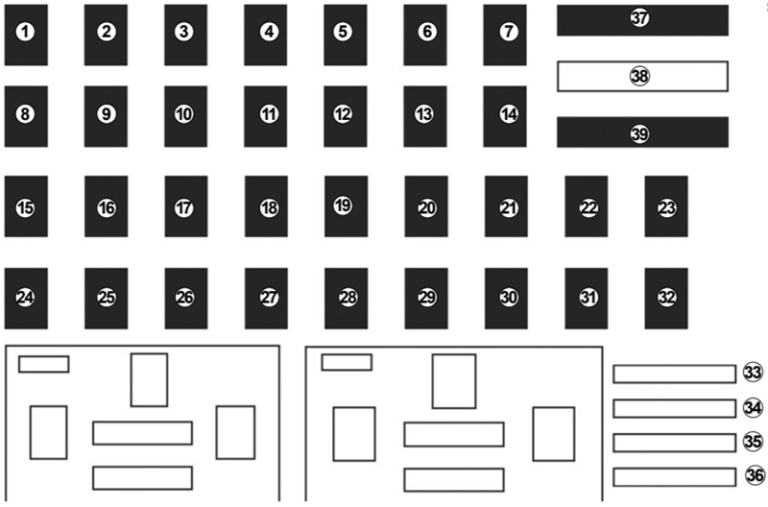

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/09/Renault-Captur-2013-2015_p1_fusibles-768x507-2.png)
№ |
Asignación |
1 |
Dirección asistida, asiento delantero calefactante, radio |
2 |
Inyección, luces de día |
3 |
Airbag |
4 |
Caja de velocidades automática |
5 |
Luces de cruce |
6 |
Luces antiniebla delanteras, luces de posición, luces de carretera |
7 |
Bocina |
8 |
Luces izquierdas de carretera |
9 |
Luces derechas de carretera |
10 |
Luces de cruce derechas, luces de día derechas |
11 |
Luces izquierdas de cruce |
12 |
Luces de posición izquierdas, luces de posición delanteras (izquierdas y derechas), luces de día izquierdas |
13 |
Luces de posición derechas, luces antiniebla delanteras, luces de posición traseras (izquierdas y derechas) |
14 |
Limpialuneta |
15 |
Dirección asistida |
16 |
Ajuste en altura de los faros, inyección |
17 |
Luces de día, luces de freno |
18 |
Ajuste en altura de los faros, luces de freno |
19 |
Retrovisores exteriores |
20 |
ABS, ESC |
21 |
Iluminación interior |
22 |
Botón Puesta en marcha / Parada del vehículo. |
23 |
Radio |
24 |
Unidad central del habitáculo |
25 |
Unidad central del habitáculo |
26 |
Luces indicadoras de dirección |
27 |
Condenación de los abrientes |
28 |
UCE gestión de energía |
29 |
UCE gestión de energía |
30 |
Alarma |
31 |
Cuadro de instrumentos |
32 |
Encendedor |
33 |
Luces traseras de niebla |
34 |
Asientos delanteros calefactantes |
35 |
Deshielo de la luneta trasera |
36 |
Sistema de remolcado |
37 |
Limpiaparabrisas |
38 |
Emplazamiento vacío |
39 |
Limpiaparabrisas |
Compartimento del motor
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/09/Renault-Captur-2013-2015_m1u_fusibles-3.png)

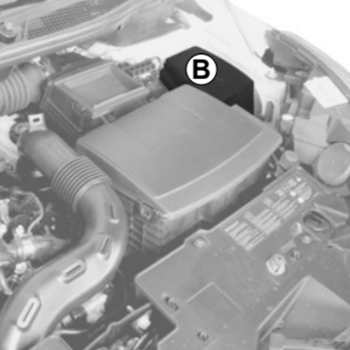

Algunas funciones están protegidas por fusibles situados en el compartimiento del motor, en el cajetín B. Ahora bien, debido a su escasa accesibilidad, le aconsejamos que sea un Representante de la marca quien sustituya los fusibles.
