Diagrama de fusibles Peugeot Boxer II (1995-2002)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Peugeot Boxer II / Manager (años del modelo 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003).

Compartimiento de pasajeros

Diagrama de fusibles

Descripción del panel de fusibles
1995-2000

№ Amp. Descripción
1 10A Filtro de combustible, marcha / parada de la válvula eléctrica, lámpara de carga, interruptor de presión de aceite, luz de marcha atrás, indicador de dirección, iluminación de instrumentos.
2 5A Lava faros, luz de advertencia del ABS.
3 10A Reloj, limpia parabrisas delantero, bomba de lavadora, calefacción en los asientos.
4 10A ABS, ECU.
5 7.5A Luz de posición delantera del lado izquierdo, Luz de posición delantera lado derecho, iluminación de instrumentos.
6 7.5A Luz de posición delantera del lado derecho, luces de estacionamiento (lado izquierdo), Instrumento de iluminación.
7 10A Luz de cruce a la izquierda.
8 10A Luz de cruce a la derecha.
9 10A Luz de izquierda principal, lámparas de advertencia, panel de instrumentos.
10 10A Luz de derecho principal.
11 15A Encendedor, radio, reloj, iluminación interior.
12 10A Bocina, Cierre centralizado, elevalunas.
13 25A Calentador de ventilador, calefactor auxiliar, aire acondicionado.
14 7.5A Luz trasera antiniebla, lava faros.
15 15A Luneta térmica trasera.
16 5A Sistema de encendido.
17 10A Luces de emergencia, luz de parada, Reloj.
18 30A Gestión del motor (gasolina), calentador de combustible.

2000-2002

№ Amp. Descripción
1 15A Luces de advertencia, el panel de instrumentos, luces de advertencia de peligro e indicadores de dirección, tablero de instrumentos, inmovilizador, reloj, luz de marcha atrás.
2 7.5A Registrador de velocidad.
3 15A Unidad de seguimiento, calefacción en los asientos, lava faros.
4 10A Espejos Eléctricos.
5 7.5A Luz de posición delantera del lado izquierdo, luz de Aparcamiento de la parte frontal derecha, luz antiniebla, reloj, iluminación de instrumentos, grabadora de de velocidad.
6 7.5A Luz de posición delantera del lado derecho, luces de estacionamiento (lado izquierdo), Instrumento de iluminación, radio.
7 10A Luz de cruce a la izquierda.
8 10A Luz de cruce a la derecha.
9 10A Luz de izquierda principal, nivelación de faros.
10 10A Luz de derecho principal.
11 15A Iluminación interior, encendedor, radio.
12 25A Bocina, Cierre centralizado, elevalunas.
13 30A Calentador de ventilador, calefactor auxiliar, aire acondicionado, calentador auxiliar 2.
14 7.5A La luz antiniebla trasera, luz antiniebla trasera de la lámpara de advertencia.
15 25A Retrovisores exteriores con calefacción, Luneta térmica trasera, parte posterior del ventilador del calentador, marcha / parada de la válvula eléctrica.
16 10A Arranque / parada de la válvula eléctrica.
17 15A Luces de emergencia e indicadores de dirección, luces de advertencia, panel de instrumentos, luz de freno, marcha / parada de la válvula eléctrica.
18 30A Gestión del motor (gasolina), calentador de combustible

Compartimento del motor

№ Amp. Descripción
1 30A Ventilador del radiador.
2 30A Ventilador del radiador.
3 30A ABS.
4 10A Bomba de combustible.
5 10A Sensor de oxigeno.

Caja de relé

№ Función
R1 Indicador de combustible.
R2 Intermitentes.
R3 Calentador de ventilador.
R4 Luces diurnas.
R5 Relay principal.
R6 Diodo de aislamiento.
R7 Luz de estacionamiento.
R8 Encendido.
R9 Luz de cruce.
R10 Luces de carretera.
R11 Bloqueo de la puerta central.
R12 Elevalunas.
R13 Arranque / parada de la válvula eléctrica.
R14 Precalentamiento.
R15 Precalentamiento.
R16 Inversor de luz antiniebla delantero.
R17 Luz antiniebla delantera.
R18 Filtro de combustible con calefacción.
R19 Desempañador de la luneta trasera.
R20 Interruptor de inercia.

Relés en el radiador

№ Función
1 Ventilador del radiador, lado izquierdo.
2 Ventilador del radiador, lado derecho.

Diagrama de fusibles Peugeot Boxer II (2003-2006)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot Boxer II / Manager (años del modelo 2003, 2004, 2005, 2006).

Compartimiento de pasajeros

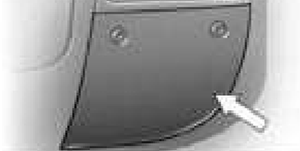

Las cajas de fusibles están situadas en la parte inferior del panel de instrumentos (en los lados izquierdo y derecho). Afloje los tornillos y después bascule la tapa para acceder a los fusibles.

Caja de fusibles lado izquierdo

№ Amp. Funciones
12 5A Luces de posición delantera derecha y trasera derecha.
13 5A Luces de posición delantera izquierda y trasera izquierda.
24 5A Luz matrícula y enganche de remolque, Testigo de luces de posición, Mando de luces.
25 7,5A Autorradio.
26 7,5A Luces de stop.
27 7,5A Retrovisores eléctricos, Regulador de velocidad, Teléfono, Cronotacógrafo,Telemando, Alarma.
31 10A Luces de marcha atrás, Relé antiniebla delantero, Relé climatización,Relé retrovisores térmicos, Relé luneta trasera térmica, Toma 12 Voltios.
32 15A Autorradio.
33 7,5A Luz antiniebla trasera.
35 7,5A ABI, Mandos de los elevalunas eléctricos.
36 – No utilizado.
37 10A Combinado.
39 10A Iluminación interior, Toma diagnosis EOBD.
42 7,5A Sistema ABS.
43 20A Bomba lavaparabrisas.
44 15A Encendedor de cigarrillos.
46 – No utilizado.
49 20A Bomba lavafaros.
50 7,5A Airbags.
51 10A PCA (Minibús).
52 20A Toma de corriente delantera.
53 10A Intermitentes, Luces de emergencia, Combinado.
55 30A Ventilador eléctrico habitáculo, Central Webasto, Ventilación calefacción/refrigeración, Ventilación calefacción Webasto, Alimentación Webasto.
62 – No utilizado.

Caja de fusibles lado derecha

№ Amp. Funciones
34 10A Cronotacógrafo, Teléfono, Alarma, Telemando, Mando climatización.
38 20A No utilizado.
40 15A Luneta trasera térmica derecha.
41 10A Retrovisores térmicos exteriores.
45 15A Asiento térmico conductor.
47 20A Elevalunas puerta delantera izquierda (ABI).
48 20A Elevalunas puerta derecha (ABI).
54 15A Luneta trasera térmica izquierda.
56 30A Climatización suplementaria.
57 15A Ventilación calefacción suplementaria.
58 5A Conmutador Webasto.
59 15A Alimentación refrigeración.
60 10A Alarma.
61 15A Grupo Webasto.
63 20A No utilizado.
64 20A Toma de corriente trasera, Ventilación aspiración (versión Minibús).
65 10A Toma para equipamientos específicos.

Compartimento del motor
Diagrama de fusibles

№ Amp. Funciones
1 60A Caja de 27 fusibles habitáculo.
2 50A Cajetín de precalentamiento, Resistencia térmica (motores 2,8 litros).
3 30A Conmutador de arranque.
4 50A Sistema antibloqueo de ruedas (ABS).
5 40A Sistema de aire refrigerado.
6 40A Grupo moto-ventilador (pequeña velocidad).
7 40A/60A Grupo moto-ventilador (gran velocidad), Relé grupo moto-ventilador (gran velocidad con refrigeración).
8 30A Bomba lavaparabrisas.
9 15A Faros y luces antiniebla.
10 15A Bocina, Mando de palanca en el volante.
11 15A Calculador control motor (secundario).
14 10A Luz de cruce derecha.
15 10A Luz de cruce izquierda.
16 7,5A Alimentación calculador control motor, Transpondedor.
17 10A Calculador control motor (primario).
18 7,5A Calculador control motor, Transpondedor.
19 7,5A Compresor refrigeración.
20 30A PTC.
21 15A Bomba de carburante.
22 20A Calculador control motor (primario).
23 10A Caja de cambios automática.
24 15A Caja de cambios automática, Funcionamiento GPL/GNV.
30 15A Luces de carretera izquierda y derecha.

Diagrama de fusibles Peugeot Boxer III (2007-2010)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot Boxer III / Manager (años del modelo 2007, 2008, 2009, 2010).

Fusibles en el panel de instrumentos
Retire el tornillo y bascule el cajetín para acceder a los fusibles.

Diagrama de fusibles

№ Amp. Función
12 7,5A Luz de cruce derecha
13 7,5A Luz de cruce izquierda, Corrector de faros
31 7,5A Alimentación relés
32 10A Luz interior minibús, Luz emergencia
33 15A Toma 12 V trasera
34 – No utilizado
35 7,5A Luces de marcha atrás, Sonda presencia de agua en el gasoil
36 20A Cajetín bloqueo/desbloqueo de las puertas
37 10A Contactor luces de stop, Tercer piloto stop, Combinado
38 10A Relés interiores
39 10A Autorradio, Toma diagnosis, Sirena alarma, Mandos calefacción adicional programable, Mandos aire acondicionado, Cronotacógrafo
40 15A Desescarchado : luneta trasera (a la izquierda), retrovisor (conductor)
41 15A Desescarchado : luneta trasera (a la derecha), retrovisor (pasajero)
42 7,5A Calculador y sensor ABS, Sensor ESP, Contactor luces de stop
43 30A Motor limpiaparabrisas
44 20A Encendedor de cigarrillos, Toma 12 V delantera
45 7,5A Mandos elevalunas y retrovisores (lado conductor), Elevalunas pasajero
46 – No utilizado
47 20A Motor elevalunas conductor
48 20A Motor elevalunas pasajero
49 7,5A Sensor de lluvia/luminosidad, Autorradio, Motor elevalunas conductor, Alarma, Mandos puesto de conducción
50 7,5A Cajetín airbags y pretensores
51 7,5A Cronotacógrafo, Regulador de velocidad, Mandos del aire acondicionado
52 7,5A Relés habitáculo
53 7,5A Combinado, Luces antiniebla traseras

Fusibles en el montante pasajero

№ Amp. Función
54 – No utilizado
55 15A Asientos térmicos
56 15A Toma 12 V trasera, Encendedor de cigarrillos
57 10A Motor ventilación/calefacción debajo del asiento conductor
58 10A Indicadores de dirección
59 – No utilizado
60 – No utilizado
61 – No utilizado
62 – No utilizado
63 10A Conmutador calefacción adicional programable
64 – No utilizado
65 30A Pulsador trasero

Compartimento del motor
Retire las tuercas y bascule el cajetín para acceder a los fusibles.

№ Amp. Función
1 40A Alimentación bomba ABS/ESP
2 50A Cajetín precalentamiento gasoil
3 30A Contactor antirrobo
4 20A Calentador calefacción adicional programable
5 20A Relés mandos calefacción adicional programable
6 40A/60A Grupo motoventilador (gran velocidad)
7 40A/50A Grupo motoventilador (pequeña velocidad)
8 40A Aire acondicionado
9 20A Bomba lavaparabrisas
10 15A Bocina
11 15A Cajetín y relé precalentamiento gasoil
14 7.5A Luz de carretera derecha
15 7.5A Luz de carretera izquierda
16 7.5A Calculador motor
17 10A Calculador motor
18 7.5A Calculador motor
19 7.5A Compresor aire acondicionado
20 30A Bomba lavafaros
21 15A Alimentación bomba carburante
22 20A Calculador motor
23 30A Alimentación electroválvulas ABS/ESP
24 – No utilizado
30 15A Luces antiniebla delanteras



Diagrama de fusibles Peugeot Boxer III (2011-2012)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot Boxer III / Manager (años del modelo 2011, 2012).

Fusibles en el salpicadero
Retire el tornillo y bascule el cajetín para acceder a los fusibles.

Diagrama de fusibles

№ Amp. Correspondencias
12 7,5A Luz de cruce derecha
13 7,5A Luz de cruce izquierda
31 5A Alimentación relés
32 7,5A Luz de techo
33 20A Captador de batería
34 20A Luz interior minibús, Señal de emergencia
36 10A Autorradio, Toma de diagnosis, Sirena alarma, Mandos de la calefacción adicional programable, Mandos de aier acondicionado, Cronotaquígrafo, Batería
37 7,5A Contactor luces de freno, Tercera luz de femó, Cuadro de a bordo
38 20A Mando de cierre centralizado
42 5A Calculador y sensor ABS, Sensor ASR, Captador ESP, Contactor luces de freno
43 20A Motor de limpiaparabrisas
47 20A Motor de elevalunas del conductor
48 20A Motor de elevalunas del acompañante
49 5A Autorradio, Mandos del puesto de conducción
50 7,5A Caja de airbags y pretensores
51 5A Cronotacógrafo, Regulador de velocidad, Mandos del aire acondicionado, Luces de marcha atrás, Sonda presencia de agua en gasoil
53 7,5A Combinado
89 – No utilizado
90 7,5A Luz de carretera izquierda
91 7,5A Luz de carretera derecha
92 7,5A Luz antiniebla izquierda
93 7,5A Luz antiniebla derecha

Fusibles en el montante pasajero

№ Amp. Función
54 – No utilizado
55 15A Asientos térmicos
56 15A Toma 12 V
57 10A Calefacción adicional programable
58 15A Desempañado: luneta trasera (izquierda)
59 15A Desempañado: luneta trasera (iderecha)
60 – No utilizado
61 – No utilizado
62 – No utilizado
63 10A Conmutador calefacción adicional programable
64 – No utilizado
65 30A Impulsor calefacción adicional programable

Compartimento del motor
Retire las tuercas y bascule el cajetín para acceder a los fusibles.

№ Amp. Correspondencias
1 40A Alimentación bomba ABS
2 50A Cajetín precalentamiento gasoil
3 30A Contactor antirrobo
4 30A Bomba lavafaros
8 40A Grupo motoventilador de habitáculo
9 15A Toma 12 V trasera
10 15A Claxon
14 15A Toma 12 V delantera
15 10A Encendedor
20 30A Bomba lavalunas
21 15A Alimentación bomba de carburante
24 15A Pletina auxiliar para ambulancia, Retrovisores
30 15A Desempañado

Diagrama de fusibles Peugeot Boxer III (2013-2014)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot Boxer III / Manager (años del modelo 2013, 2014).

Fusibles en el panel de instrumentos
Retire el tornillo y bascule el cajetín para acceder a los fusibles.

Diagrama de fusibles

№ Amp. Correspondencias
12 7,5A Luz de cruce derecha
13 7,5A Luz de cruce izquierda
31 7,5A Alimentación relés
32 10A Luz habitáculo
33 15A Toma de 12 V trasera
34 – No utilizado
35 7,5A Luz de marcha atrás, Sonda presencia de agua en gasoil
36 15A Mando de cierre centralizado, Batería
37 7,5A Contactor luces de freno, Tercera luz de femó, Cuadro de a bordo
38 10A Alimentación relé
39 10A Autorradio, Toma de diagnosis- Sirena alarma, Mandos de la calefacción adicional programable, Mandos de aier acondicionado, Cronotaquígrafo, Batería
40 15A Desempañado: luneta trasera (izquierda), retrovisor lado conductor
41 15A Desempañado: luneta trasera (derecha), retrovisor lado acompañante
42 7,5A Calculador y sensor ABS, Sensor ASR, Captador CDS, Contactor luces de freno
43 30A Motor de limpiaparabrisas
44 20A Encendedor, Toma 12 V delantera
45 7,5A Mandos de las puertas
46 – No utilizado
47 20A Motor de elevalunas del conductor
48 20A Motor de elevalunas del acompañante
49 7,5A Autorradio, Mandos del puesto de conducción, Elevalunas lado conductor
50 7,5A Caja de airbags y pretensores
51 7,5A Cronotacógrafo, Regulador de velocidad, Mandos del aire acondicionado
52 7,5A Alimentación relé opcional
53 7,5A Combinado, Luz antiniebla trasera

Fusibles en el montante pasajero

№ Amp. Función
54 – No utilizado
55 15A Asientos térmicos
56 15A Toma 12 V trasera, Encendedor de cigarrillos
57 10A Calefacción adicional programable
58 10A Luces de posición laterales
59 7.5A Suspensión neumática
60 – No utilizado
61 – No utilizado
62 – No utilizado
63 10A Conmutador calefacción adicional programable
64 – No utilizado
65 30A Impulsor calefacción adicional programable

Compartimento del motor
Retire las tuercas y bascule el cajetín para acceder a los fusibles.

№ Amp. Correspondencias
1 40A Alimentación bomba ABS
2 50A Cajetín precalentamiento gasoil
3 30A Contactor antirrobo
4 20A Calefacción adicional programable
5 20A Ventilación habitáculo con calefacción adicional programable
6 40A/60A Grupo motoventilador habitáculo velocidad máxima
7 40A/50A Grupo motoventilador habitáculo velocidad mínima
8 40A Grupo motoventilador de habitáculo
9 20A Bomba lavalunas
10 15A Claxon
14 7,5A Luz de carretera derecha
15 7,5A Luz de carretera izquierda
18 7,5A Control motor
19 7,5A Compresor del climatizador
20 30A Bomba lavafaros
21 15A Alimentación bomba de carburante
23 30A Electroválvula ABS
30 15A Luces antiniebla delanteras

Diagrama de fusibles Peugeot Boxer III (2015-2019)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot Boxer III / Manager (años del modelo 2015, 2016, 2017, 2018, 2019, 2020).

Fusibles del salpicadero, lado izquierdo
Retire el tornillo y bascule el cajetín para acceder a los fusibles.

Diagrama de fusibles

№ Amp. Correspondencias
12 7,5A Luz de cruce derecha
13 7,5A Luz de cruce izquierda
31 5A Relé de la unidad de mando del compartimento motor, Relé de la unidad de mando del salpicadero (+ interruptor de encendido)
32 7,5A Luz de habitáculo (+ batería)
33 7,5A Sensor de control de la batería en versión Stop & Start (+ batería)
34 7,5A Luz de habitáculo minibús, Luces de emergencia
36 10A Sistema de audio, Mandos del aire acondicionado, Alarma, Tacógrafo,Unidad de mando de corte de batería, Programador de la calefacción adicional (+ batería)
37 7,5A Interruptor luces de freno, Tercera luz de freno, Cuadro de instrumentos (+ contacto)
38 20A Cierre centralizado de las puertas (+ batería)
42 5A Unidad de mando y sensor ABS, Sensor ASR, Captador CDS,Interruptor luces de freno
43 20A Motor del limpiaparabrisas (+ interruptor de encendido)
47 20A Motor del elevalunas del conductor
48 20A Motor del elevalunas del acompañante
49 5A Unidad de mando de ayuda al estacionamiento, Sistema de audio, Mandos en el volante, Paneles de interruptores central y lateral, Panel de interruptores auxiliar, Unidad de mando de corte de batería (+ interruptor de encendido)
50 7,5A Unidad de mando de airbags y pretensores
51 5A Tacógrafo, Unidad de mando de dirección asistida, Aire acondicionado,Luces de marcha atrás, Sensor de agua del filtro de gasoil, Caudalímetro (+ interruptor de encendido)
53 7,5A Cuadro de instrumentos (+ batería)
89 – No se usa
90 7,5A Luz de carretera izquierda
91 7,5A Luz de carretera derecha
92 7,5A Faro antiniebla izquierdo
93 7,5A Faro antiniebla derecho

Fusibles del pilar de puerta, lado derecho

Diagrama de fusibles

№ Amp. Correspondencias
54 – No se usa
55 15A Asientos calefactados
56 15A Toma 12 V pasajeros traseros
57 10A Calefacción adicional bajo el asiento
58 15A Luneta térmica izquierda
59 15A Luneta térmica derecha
60 – No se usa
61 – No se usa
62 – No se usa
63 10A Mando adicional de los pasajeros traseros
64 – No se usa
65 30A Ventilador de la calefacción adicional de los pasajeros traseros

Fusibles del compartimento motor
Retire las tuercas y bascule el cajetín para acceder a los fusibles.

Diagrama de fusibles

№ Amp. Correspondencias
1 40A Alimentación bomba ABS
2 50A Unidad de precalentamiento gasoil.
3 30A Interruptor de encendido – Motor de arranque
4 40A Calentador de gasoil
5 20A/50A Ventilación habitáculo con calefacción adicional programable (+ batería)
6 40A/60A Velocidad máxima ventilador de habitáculo (+ batería)
7 40A/50A/60A Velocidad mínima ventilador de habitáculo (+ batería)
8 40A Conjunto de ventilador de habitáculo (+ interruptor de encendido)
9 15A Toma de 12 V trasera (+ batería)
10 15A Claxon
11 – No se usa
14 15A Toma de 12 V delantera (+ batería)
15 15A Encendedor (+ batería)
16 – No se usa
17 – No se usa
18 7,5A Unidad de mando de control motor (+ batería)
19 7,5A Compresor del aire acondicionado
20 30A Bomba lavaparabrisas/lavafaros
21 15A Alimentación bomba de carburante
22 – No se usa
23 30A Electroválvulas del ABS
24 7,5A Panel de interruptores auxiliar, Accionamiento y plegado de los retrovisores exteriores (+ interruptor de encendido)
30 15A Calefacción de los retrovisores exteriores
