Mantenimiento Fusibles Peugeot 407

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot 407 (años del modelo 2003, 2004, 2005, 2006, 2007).

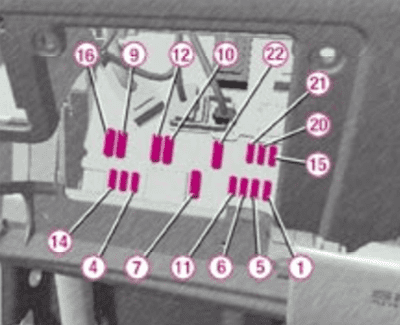

Compartimiento de pasajeros
Para acceder a los fusibles, abra la tapa que encierra los fusibles lado conductor. Bascule la caja de fusibles hacia abajo.

№	Amp.	Funciones
F1	15A	Cajetín de servicio maletero, toma diagnosis, antirrobo corriente débil, antirrobo eléctrico, calculador acceso.
F4	20A	Mandos en el volante, autorradio/radioteléfono, alarma (de serie), navegación-telemática, autorradio, calculador acceso, pantalla multifunción, caja de cambios automática, cajetín de memorización de los asientos eléctricos, cajetín de servicio maletero, caja de cambios automática.
F5	15A	Sirena alarma, cajetín detección de subinflado.
F6	10A	Contactor STOP, electrónica caja de cambios automática, contactor embrague, retrovisor electrocromo, espejo de cortesía, guantera, lectores de mapa, conector diagnosis captador ángulo volante, bi-captador ESP, antirrobo eléctrico, calculador acceso, luces de techo delantera y trasera, persiana de ocultación techo panorámico (407 SW).
F7	15A	Alarma (post-equipamiento).
F9	30A	Elevalunas secuencial trasero.
F10	20A	Toma accesorios 12 V delantera, encendedor de cigarrillos, contactor guantera, telemática (según destino)..
F11	15A	Seguridad niños eléctrica, super-bloqueo puertas traseras.
F12	30A	Elevalunas secuencial delantero, techo corredizo.
F14	10A	Cajetín de servicio motor, cajetín de servicio maletero, cajetín de servicio remolque (post-equipamiento), relé limpiaparabrisas.
F15	15A	Cuadro de instrumentos, cuadro del aire acondicionado, captadores de lluvia y de luminosidad, asientos eléctricos, calculador airbags.
F16	30A	Bloqueo centralizado/super-bloqueo.
F20	10A	No utilizado.
F21	15A	No utilizado.
F22	20A	No utilizado.
FS	–	Shunt PARQUE.
G36	30A	Asiento eléctrico derecho, conjunto Audio Hi-Fi.
G37	15A	Alimentación caja cambios automática seis velocidades.
G38	30A	Asientos térmicos derecho e izquierdo.
G39	30A	Asiento eléctrico derecho / Cajetín de memorización de los asientos eléctricos.
G40	30A	Asiento eléctrico izquierdo.

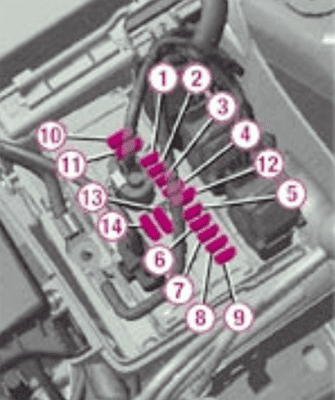

Compartimento del motor
Para acceder a los fusibles situados en el compartimento motor (al lado de la batería), desmonte el cubre batería y suelte la tapa. Después de la intervención, vuelva a cerrar con cuidado la tapa y monte el cubre batería.

№	Amp.	Funciones
1	20A	Calculador control motor.
2	15A	Bocina.
3	10A	Lavaparabrisas delantero y lavalunas trasero.
4	20A	Lavafaros.
5	15A	Bomba de carburante.
6	10A	Calculador caja de cambios automática.
7	10A	Calculador dirección asistida, sonda nivel agua motor.
8	15A	Bobina motor de arranque.
9	10A	Alimentación electrónica lámpara de Xenón, correctores de faros halógenos.
10*	30A	Accionadores control motor (bobina de encendido, electroválvulas, sondas de oxígeno).
11*	40A	Pulsador aire acondicionado.
12*	30A	Limpiaparabrisas delantero.
13*	40A	Alimentación cajetín de servicio inteligente (+después contacto).
14*	30A	Bomba de aire.

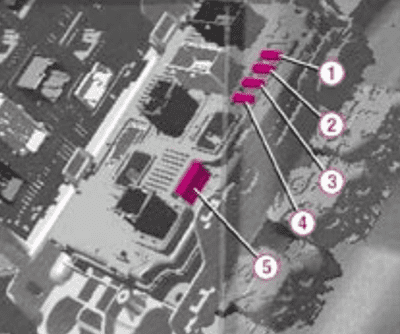

Compartimento del maletero
Para acceder a los fusibles situados en el maletero, abra la tapa del cajón de colocación (lado izquierdo) girando los dos tornillos hacia la derecha y retire el panel.

№	Amp.	Funciones
F1	15A	Limpialunas trasero.
F2	15A	Bloqueo tapa de carburante.
F3	15A	Toma accesorios 12 V trasera.
F4	15A	Filtro de partículas.
F5	40A	Luneta trasera térmica.

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot 407 (años del modelo 2007, 2008, 2009, 2010, 2011).

Compartimiento de pasajeros

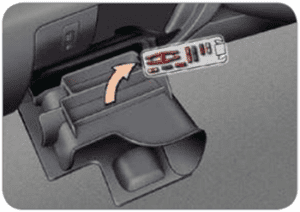

Para acceder a los fusibles, abra la tapa que encierra los fusibles lado conductor. Bascule la caja de fusibles hacia abajo.

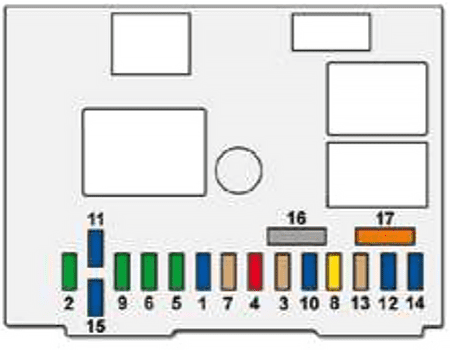

Diagrama de fusibles

№	Amp.	Funciones
F1	15A	Limpialunas trasero.
F2	30A	Bloqueo centralizado/superbloqueo.
F3	5A	Airbags.
F4	10A	Bi-sensor ESP, conector diagnosis, techo corredizo (Berlina), sensor ángulo volante.
F5	30A	Elevalunas secuencial delantero, techo corredizo (Berlina), persiana de ocultación techo panorámico (407 SW).
F6	30A	Elevalunas secuencial trasero.
F7	5A	Luz guantera, repetidores laterales, luces de techo delanteras y traseras, lectores de mapa, espejo de cortesía.
F8	20A	Cargador CD, pantalla multifunción, autorradio, mando en el volante, cajetín de servicio remolque, calculador alarma, navegación-telemática (según destino).
F9	30A	Encendedor de cigarrillos, telemática (según destino), toma accesorios 12 V trasera (100 W máximo).
F10	15A	Cajetín de detección de subinflado.
F11	15A	Toma diagnosis, contacto antirrobo.
F12	30A	Kit manos libres, toma remolque, cajetín de servicio remolque, ayuda sonora al estacionamiento trasero, asiento eléctrico pasajero, sensor de lluvia y de luminosidad, alarma.
F13	5A	Cajetín de servicio motor, mando relé limpiaparabrisas.
F14	15A	Cajetín de memorización asiento conductor o asiento eléctrico conductor, combinado, tabla del aire acondicionado, calculador airbags.
F15	15A	Seguridad para niños eléctrica, superbloqueo puertas traseras.
F17	40A	Luneta trasera térmica
FS1	–	Shunt PARQUE.
G29	5A	Telemática (según destino).
G30	30A	Asiento eléctrico conductor sin cajetín de memorización.
G31	30A	Asiento eléctrico pasajero sin cajetín de memorización.
G32	15A	Toma accesorios 12 V trasera (100 W máximo).
G33	–	No utilizado.
G34	–	No utilizado.
G35	–	No utilizado.
G36	30A	Cajetín de memorización asiento conductor.
G37	15A	Alimentación caja de cambios automática seis velocidades.
G38	30A	Asientos térmicos derecho e izquierdo.
G39	–	Cajetín de servicio remolque (post-equipamiento).
G40	30A	Conjunto audio Hi-Fi.

Compartimento del motor
Para acceder a los fusibles situados en el compartimento motor (al lado de la batería), desmonte el cubre batería y suelte la tapa.

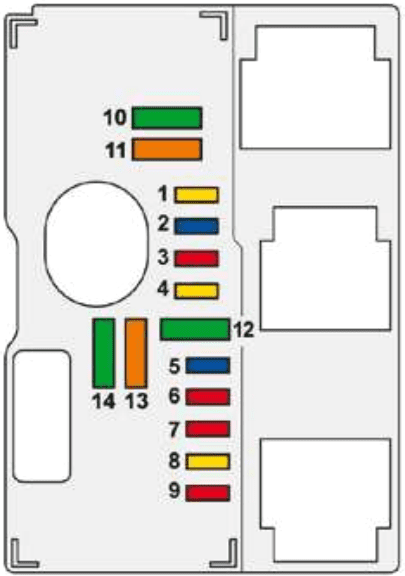

Diagrama de fusibles

№	Amp.	Funciones
1	20A	Calculador control motor.
2	15A	Bocina.
3	10A	Lavaparabrisas y lavalunas trasero.
4	20A	Lavafaros.
5	15A	Accionadores control motor (bomba de carburante, electroválvulas purga canister, …).
6	10A	Calculador caja de cambios automática.
7	10A	Cajetín conmutación y protección, caudalímetro de aire de admisión, contactor embrague, contactor caja de cambios automática seis velocidades, contactores STOP, retrovisor electrocromo, mandos persiana de ocultación techo panorámico (407 SW).
8	20A	Bombín de arranque.
9	10A	Alimentación electrónica lámpara de Xenón, contactor STOP, grupo electrobomba dirección asistida, calculador caja automática cuatro velocidades, relé de bloqueo CCA.
10	30A	Accionadores control motor (bobina de encendido, electroválvulas, sondas de oxígeno)
11	40A	Ventilador climatización o no utilizado.
12	30A	Limpiaparabrisas.
13	40A	Alimentación cajetín servicio inteligente (+ después contacto).
14	30A	Bomba de aire.

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot 407 Coupé (años del modelo 2008, 2009, 2010, 2011).

Compartimiento de pasajeros
Para acceder a los fusibles, abra la tapa que encierra los fusibles lado conductor. Bascule la caja de fusibles hacia abajo.

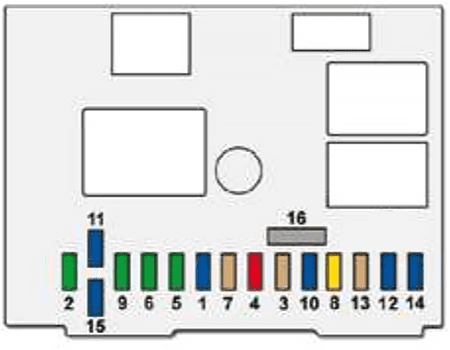

Diagrama de fusibles

№	Amp.	Funciones
F1	–	No utilizado.
F2	30A	Bloqueo y superbloqueo.
F3	5A	Calculador airbags y pretensores pirotécnicos.
F4	10A	Contactor caja de cambios automática, toma diagnosis, retrovisor electrocromo.
F5	30A	Elevalunas eléctricos conductor y pasajero.
F6	30A	Techo deslizante.
F7	5A	Luz guantera, lectores de mapas, luces de techo, espejos de cortesía.
F8	20A	Pantalla multifunción, autorradio, alto de columna, cajetín servicio remolque (post-equipamiento), alarma, sirena alarma.
F9	30A	Encendedor de cigarrillos delantero, toma 12 V trasera, luz guantera, lectores de mapas, luces de techo, espejos de cortesía.
F10	15A	Detección de subinflado, cargador CD.
F11	15A	Toma diagnosis, contactor antirrobo.
F12	15A	Cajetín servicio remolque (post-equipamiento), alimentación calculador ayuda al estacionamiento, cajetín de memorización asiento pasajero, sensor de lluvia y de luminosidad.
F13	5A	Mando relé limpiaparabrisas, cajetín servicio motor.
F14	15A	Cajetín de memorización asiento conductor, combinado, cajetín airbags y pretensores pirotécnicos, frontal de aire acondicionado, conmutador reglaje volante, kit manos libres.
F15	30A	Bloqueo y superbloqueo.
F16	–	Shunt PARQUE.
G29	–	No utilizado.
G30	5A	Luneta trasera térmica.
G31	5A	Detección de subinflado, cargador CD.
G32	–	No utilizado.
G33	5A	Grupo electrobomba dirección asistida, contactor bi-función freno.
G34	5A	Contactor bi-función freno, relé caja de cambios automática.
G35	5A	Sensor ángulo de volante y sensor girómetro ESP.
G36	25A	Amplificador Hi-Fi.
G37	15A	Caja de cambios automática.
G38	20A	Asientos térmicos.
G39	30A	Cajetín de memorización asiento pasajero.
G40	30A	Cajetín de memorización asiento conductor.

Compartimento del motor
Para acceder a los fusibles situados en el compartimento motor (al lado de la batería), desmonte el cubre batería y suelte la tapa.

Diagrama de fusibles

№	Amp.	Funciones
1	20A	Calculador motor, alimentación relé GMV.
2	15A	Bocina.
3	10A	Bomba lavaparabrisas.
4	20A	Bomba lavafaros.
5	15A	Bomba de carburante, accionadores control motor (caudalímetro de aire, electroválvulas, …).
6	10A	Calculador ESP.
7	10A	Reglaje automática de los faros.
8	20A	Bobina motor de arranque.
9	10A	Cajetín de faros direccionales, cajetín de conmutación y de protección de la calefacción adicional, contactor embrague.
10	30A	Accionadores control motor (bobina de encendido, inyectores, termostatos, electroválvulas, sondas de oxígeno), bomba aditivo gasoil, bomba carburante, calculador motor, calentador Blow-by.
11	40A	Pulsador aire acondicionado.
12	30A	Limpiaparabrisas delantero.
13	40A	Alimentación cajetín de servicio inteligente (+ después contacto).
14	30A	No utilizado.
