Diagrama de fusibles Peugeot 307 (2002-2004)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot 307 (años del modelo 2001, 2002, 2003, 2004).

Compartimiento de pasajeros
Afloje el tornillo un cuarto de vuelta con una moneda y después tire de la empuñadura para abrir la tapa y acceder a los fusibles.

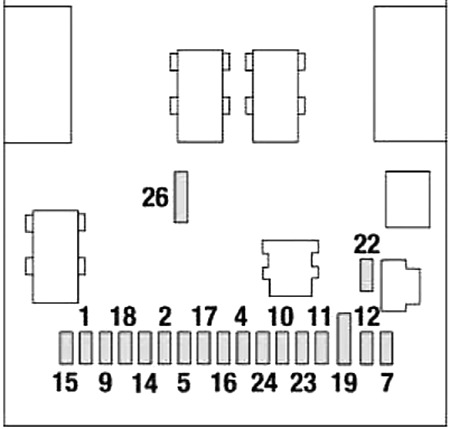

Diagrama de fusibles
2001-2002

Amp. Funciones
1 10A Luz trasera antiniebla.
2 15A Limpialunas trasero.
4 15A Elevalunas delantero – Techo corredizo.
5 15A Luz stop izquierda con enganche para remolque.
7 20A Plafón trasero, plafón delantero, lectores de mapas – Encendedor de cigarrillos – Toma 12 voltios delantera – Luz guantera – Mando de ocultación del portón.
9 30A Elevalunas eléctricos – Elevalunas eléctricos ¡mpulsionales (incompatible elevalunas eléctricos no ¡mpulsionales) – Persiana de ocultación techo panorámico – Techo corredizo.
10 15A Toma de diagnosis – Toma 12 voltios trasera.
11 15A Autorradio – Pantalla multifunción – Mandos en el volante – Caja de cambios automática.
12 10A Luces de posición delantera derecha y trasera derecha – Luz matrícula y enganche remolque – Luz interruptores de bloqueo centralizado/alarma/ESP/luces de emergencia – Luz frontal aire acondicionado/cenicero – Luz interruptores asientos térmicos/caja de cambios automática – Encendedor de cigarrillos – Corrector de altura faros.
14 30A Mandos de cierre/apertura de las partes abrientes – Mandos de super-bloqueo.
15 30A Elevalunas traseros.
16 5A Cajetín de servicio motor – Alarma – Filtro de partículas – Mandos en el volante – Airbags.
17 10A Luz de stop trasera derecha, luz de stop suplementaria.
18 10A Toma de diagnosis – Mandos en el volante – Contactores pedales de freno (stop) y de embrague – Contactor nivel de agua – Segundo contactor de freno.
19 30A Shunt PARQUE.
22 10A Luces de posición delantera izquierda y trasera izquierda – Luz matrícula y remolque.
23 15A Sirena alarma – Cajetín volumétrico alarma.
24 15A Combinado – Autorradio – Pantallas multifunciones – Aire acondicionado – Ayuda al estacionamiento trasero.
26 30A Luneta trasera térmica.

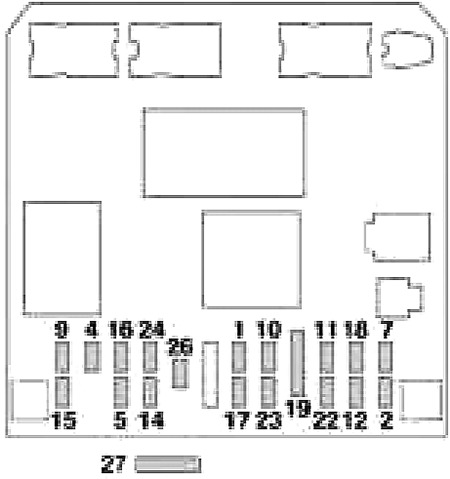

2003-2004

Amp. Funciones
1 10A Luz trasera antiniebla.
2 15A Limpialunas trasero.
4 15A Elevalunas delantero.
5 15A Luz stop izquierda con enganche para remolque.
7 30A Luz de techo trasera, luz de techo delantera, lectores de mapa – Toma 12 voltios delantera – Luz guantera – Mando de ocultación de la persiana.
9 30A Elevalunas eléctricos delanteros – Elevalunas eléctricos automáticos delanteros – Tapa de ocultación techo panorámico.
10 15A Toma de diagnosis – Toma 12 voltios trasera – Enganche remolque.
11 20A Autorradio – Pantallas multifunciones – Mandos en el volante – Caja de cambios automática.
12 10A Luces de posición delantera derecha y trasera derecha – Luz matrícula y enganche remolque -Luz interruptores de bloqueo centralizado/alarma/luces de emergencia/ESP – Luz frontal aire acondicionado/cenicero – Luz interruptores asientos térmicos/caja de cambios automática – Encendedor de cigarrillos.
14 30A Mandos de cierre/apertura de las aperturas – Mandos de superbloqueo.
15 30A Elevalunas eléctricos impulsionales traseros.
16 10A Cajetín de servicio motor – Alarma – Filtro de partículas – Mandos en el volante – Airbags.
17 10A Luz de stop trasera derecha – 3er piloto de stop.
18 10A Toma de diagnosis – Mandos en el volante – Retrovisor electrocromo – Contactores pedales de freno (stop) y de embrague – Contactor nivel de agua – Segundo contactor de freno.
19 30A Shunt PARQUE.
22 10A Luces de posición delantera izquierda y trasera izquierda – Luz matrícula y enganche remolque.
23 15A Sirena alarma – Cajetín volumétrico alarma.
24 15A Combinado – Autorradio – Pantallas multifunciones – Aire acondicionado – Ayuda al estacionamiento trasero – Captador de lluvia/luminosidad.
26 30A Luneta trasera térmica.
27* 10A Airbags.
* Fusible situado en la tapa de la caja de fusibles.

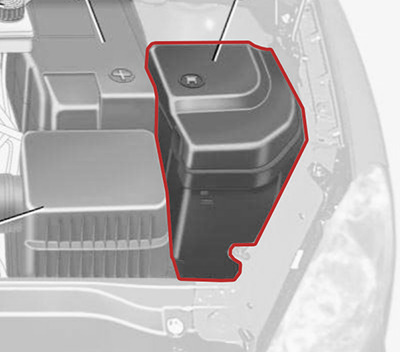

Compartimento del motor

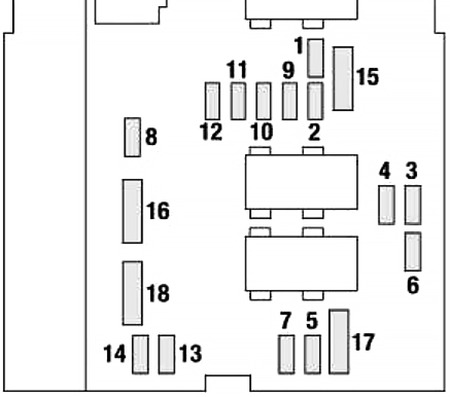

Diagrama de fusibles

Amp. Funciones
1 10A Contactor luces de marcha atrás caja de cambios automática – Mando relé prohibición arranque caja de cambios automática – Contactor luces de marcha a trás caja de cambios manual – Captador de velocidad vehículo – Cajetín de precalentamiento – Sonda de presencia de agua en el gasoil – Caudalímetro aire DW.
2 15A Electroválvula canister – Bomba de carburante.
3 10A Calculador dirección asistida – Calculador ABS o ESP.
4 10A Calculador de inyección – Mando relé grupo motoventilador – Mando relé calefacción adicional – Calculador caja de cambios automática – Mando secuencial caja de cambios automática – Relé shiftlock caja de cambios automática.
5 15A Calculador filtro de partículas.
6 15A Faros delanteros de niebla.
7 20A Bomba lavafaros.
8 20A Mando relé grupo motoventilador – Alimentación calculador inyección – Bomba de inyección (Diesel)..
9 15A Luz de cruce izquierda.
10 15A Luz de cruce derecha.
11 10A Luz de carretera izquierda.
12 10A Luz de carretera derecha.
13 15A Bocina.
14 10A Bombas lavaparabrisas y lavalunas trasera.
15 30A Sondas de oxígeno – Electroválvula reciclado de gases de escape – Bobina de encendido – Regulador de alta presión de gasoil – Alimentación inyectores (gasolina) – Cajetín precalentamiento – Debímetro aire (Diesel) – Calculador motor (Diesel) – Bomba de inyección (Diesel) – Calentador gasoil.
16 40A Bomba de aire motor gasolina con caja de cambios automática.
17 30A Pequeña/gran velocidad limpiaparabrisas delantero.
18 40A Ventilador expulsor de aire acondicionado.
Amp. Funciones
1 50A Grupo motoventilador 460 W.
30A Grupo motoventilador 200 W
2 30A Motor bomba ESP/ABS.
3 30A Electroválvulas ESP/ABS.
4 60A Alimentación Cajetín Servicio Inteligente.
5 70A Alimentación Cajetín Servicio Inteligente.
6 20A / 40A Asientos térmicos / Cajetín Servicio Policía/Gendarmería.
7 30A Contacto antirrobo, potencia.
8 70A Grupo electrobomba de dirección asistida.

Diagrama de fusibles Peugeot 307 (2005-2008)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Peugeot 307 (años del modelo 2005, 2006, 2007, 2008).



Compartimiento de pasajeros

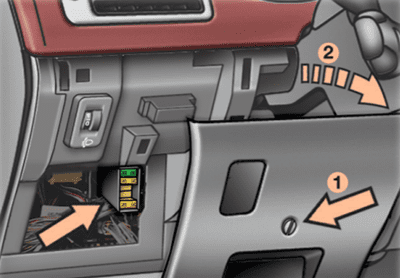

Afloje el tornillo un cuarto de vuelta con una moneda (1) y después quite la tapa, tirando de la parte superior derecha (2).

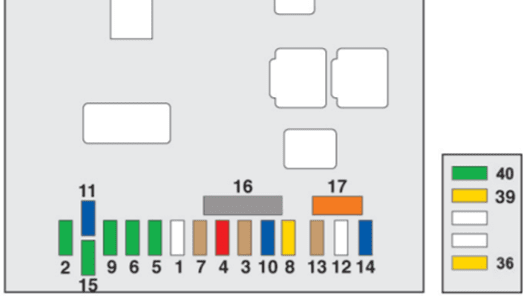

Diagrama de fusibles

Amp. Funciones
F1 15A Limpialunas trasero.
F2 30A Bloqueo y superbloqueo.
F3 5A Cajetín airbags y pretensores pirotécnicos.
F4 10A Contactor pedales de freno y de embrague, contactor nivel agua motor, sensor ángulo volante, toma diagnosis, sensor ESP, bomba filtro de partículas, retrovisor electrocromo, toma diagnosis.
F5 30A Alimentación elevalunas delanteros, techo corredizo, retrovisores con desempañado.
F6 30A Alimentación elevalunas traseros, motor cubres articulados.
F7 5A Luces de techo delanteras y traseras, lectores de mapa, luz guantera.
F8 20A Alimentación pantalla multifunción, autorradio, radioteléfono, sirena alarma, cajetín alarma, cajetín de servicio remolque, alimentación mandos en el volante, toma 12 V trasera.
F9 30A Toma 12 V delantera, toma 12 V trasera.
F10 15A Calculador caja de cambios automática, contactor de stop, calculador de detección de subinflado.
F11 15A Toma diagnosis, calculador filtro de partículas, contactor antirrobo corriente débil.
F12 15A Módulo autoescuela, ayuda al estacionamiento trasero, amplificador Hi-Fi.
F13 5A Alimentación cajetín servicio motor, sensor de lluvia y de luminosidad.
F14 15A Cajetín de servicio remolque, combinado, aire acondicionado automático, cajetín airbags, pretensores pirotécnicos y arcos de seguridad, kit manos libres.
F15 30A Alimentación bloqueo y superbloqueo.
F16 Shunt PARQUE.
F17 40A Luneta trasera térmica.
F36 20A Amplificador Hi-Fi.
F39 20A Asientos térmicos conductor y pasajero.
F40 30A Alimentación bomba techo plegable.

Compartimento del motor

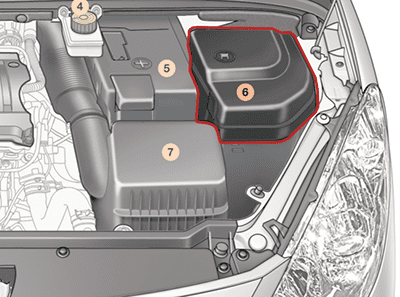

Para acceder a los fusibles situados en el compartimento motor (al lado de la batería), suelte la tapa.

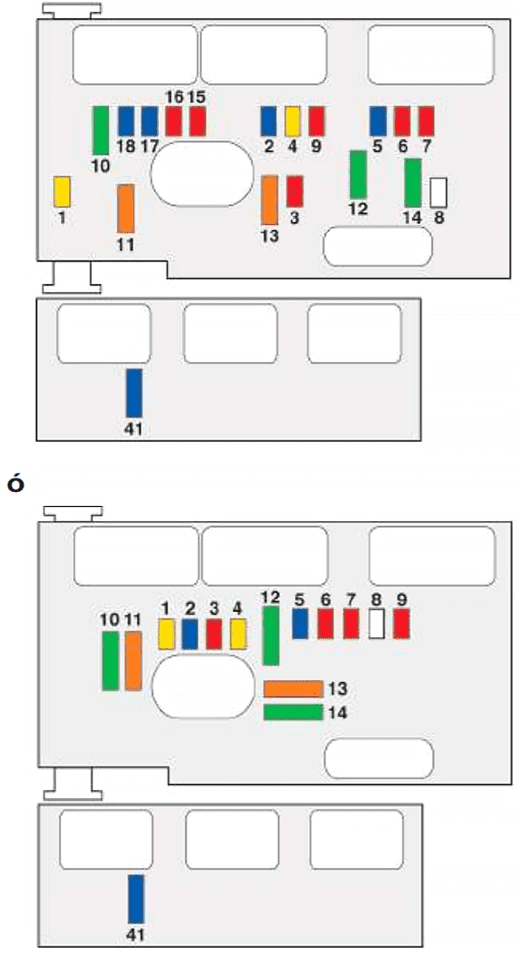

Diagrama de fusibles

Amp. Funciones
F1 20A Alimentación del calculador motor y de los relés gran velocidad GMV.
F2 15A Bocina.
F3 10A Lavaparabrisas delantero y lavalunas trasero.
F4 20A Lavafaros.
F5 15A Bomba de carburante y electroválvula purga Canister (gasolina 2 litros).
F6 10A Calculador caja automática cuatro velocidades, mando bloqueo palanca caja de cambios automática, contactor mando impulsional, relé gran velocidad GMV, faros lámpara dexenón derecho e izquierdo.
F7 10A Calculador ABS/ESP, calculador del grupo electrobomba de dirección asistida.
F8 25A Mando del arranque.
20A Contacto antirrobo
F9 10A Cajetín de calentamiento adicional (Diesel), contactor nivel agua.
F10 30A Accionadores calculador motor (bobina de encendido, electroválvulas, sondas de oxígeno, calculadores, inyectores, calentadores), electroválvula purga Canister (gasolina 1,4 litros y gasolina 1,6 litros).
F11 40A Pulsador aire acondicionado.
F12 30A Pequeña/gran velocidad limpiaparabrisas delantero.
F13 40A Alimentación cajetín servicio inteligente (+ después contacto).
F14 30A Bomba de aire (gasolina 2 litros).
F15 10A Luz de carretera derecha.
F16 10A Luz de carretera izquierda.
F17 15A Luz de cruce izquierda.
F18 15A Luz de cruce derecha.
F41 15A Calculador caja automática seis velocidades.
Intensidad Funciones
MF1 30A Grupo motoventilador 200W.
50A Grupo motoventilador 400W y 460W.
MF2 30A Bomba ABS/ESP.
MF3 30A Electroválvulas ABS/ESP.
MF4 80A Alimentación cajetín servicio inteligente
MF5 80A Alimentación cajetín servicio inteligente
MF6 80A Caja de fusibles habitáculo.
MF8 70A Grupo electrobomba dirección asistida.
