Mantenimiento Fusibles Mercedes W201 (190)

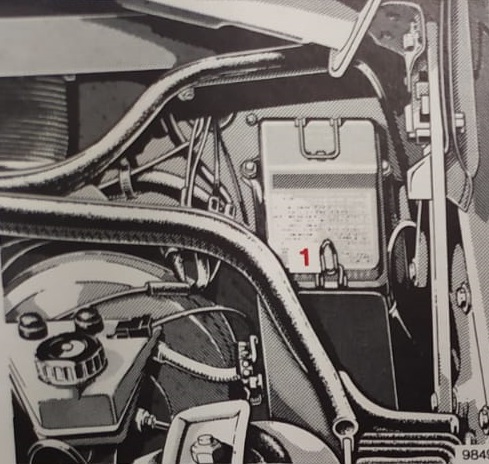

Disposición de fusibles

1 Fusible de 16 A (rojo) Motor de soplador, aire acondicionado, válvula de comunicación del cambio automático / motor Diesel, relé del ventilador adicional, borne 86
2 Fusible de 8A (blanco) Sistema eléctrico carburador, válvula de conmutación del cambio automático / motor de carburador
3 Fusible de 16A (rojo) Ventilador adicional
4 Fusible de 8A (blanco) Luz derecha de carretera, lampara de control de la luz de carretera.
5 Fusible de 8A (blanco) Luz izquierda de carretera
6 Fusible de 16A (rojo) Cristal trasero calefaccionable
7 Fusible de 16A (rojo) Alzacristales delantero izq. y trasero der.
8 Fusible de 16A (rojo) Alzacristales delantero der. y trasero izq.
9 Fusible de 8A (blanco) Luz de marcha atras, luz de freno, instrumento combinado, instrumentos adicionales temponat.
10 Fusible de 8A (blanco) Acoplamiento electromagnético del ventilador del motor, calefacción de las toberas lavaparabrisas, cuentarrevoluciones, espejo retrovisor exterior regulable y calefaccionado, indicador de la temperatura exterior.
11 Fusible de 8A (blanco) Luces intermitentes, bocina
12 Fusible de 8A (blanco) Lampara trasera de techo, antena automática, relé de alzacristales, borne 86, bloqueo centralizado de las cerraduras, autorradio electrónica, dispositivo de mando para regulación de los asientos con memoria, relé, regulación de los asientos, borne 86
13 Fusible de 8A (blanco) Caja de enchufe para diagnósticos, borne 6, instalación de luces intermitentes de advertencia, lampara delantera de techo, reloj, lampara del portamaletas, iluminación del espejo en el parasol.
14 Fusible de 8A (blanco) Luces de población y piloto derechas iluminación: matricula, instrumento combinado y elementos de manejo instalación limpia faros
15 Fusible de 8A (blanco) Luces de población y piloto izquierdas
16 Fusible de 8A (blanco) Luces antiniebla y luz antiniebla trasera
17 Fusible de 8A (blanco) Luz derecha de cruce
18 Fusible de 8A (blanco) Luz izquierda de cruce
19 Fusible de 8A (blanco) Lampara de guantera, encendedor, interruptor del cristal trasero calefaccionable, autorradio, techo corredizo
20 Fusible de 8A (rojo) Motor de limpiaparabrisas, bomba de lavaparabrisas, avisador óptico, relee de instalación limpia faros borne 86
