Mantenimiento Fusibles Land Rover Range Rover

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Land Rover Range Rover (P38A) (años del modelo 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002).

Compartimiento de pasajeros

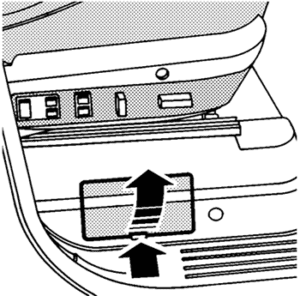

Los fusibles están detrás de una tapa del lado del asiento derecho. Alzar el pestillo (indicado con flecha) para desenganchar la tapa. Esta caja contiene cinco fusibles de repuesto, uno de cada intensidad de 5A, 10A, 20A y dos de 30A.

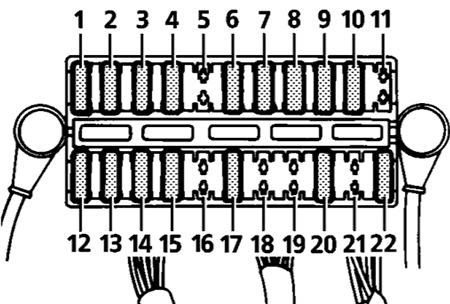

Diagrama de fusibles

№	Circuito protegido	Amp.
1	Instrumentos, reloj, radio y consola del centro	10A
2	Elevaluna tras. der. y calefacción de asientos	30A
3	ECU del cambio automático	5A
4	ECU de la caja reductora	30A
5	No se usa	–
6	Inclinación de los retrovisores, ECU del cambio automático, iluminación del parasol y ECU de la caja reductora	10A
7	Sistema de airbag	10A
8	Teléfono, amplificador de antena, encendedor, radio, calefacción, ventilación y aire acondicionado	30A
9	Amplificadores de audio delanteros y puertas delanteras	20A
10	Asiento derecho	30A
11	No se usa (meter un fusible de 5A o más para poner la caja reductora en punto muerto)	–
12	Luneta térmica y elevaluna tras. izq.	30A
13	Solenoide de enclavamiento del cambio, solenoide de inhibición de la llave y techo solar	20A
14	Cierre centralizado de las puertas traseras, solenoide de la tapa de llenado del depósito, enchufe para remolque y cierre centralizado del portón	20A
15	Luces interiores, receptor de señales del mando a distancia, luz del compartimento de carga, limpialuneta, altavoz subwoofer y amplificadores traseros del sistema de audio	20A
16	No se usa	–
17	Interruptor de luces de freno, calefacción, ventilación y aire acondicionado, e interruptores de la suspensión	10A
18	No se usa	–
19	No se usa	–
20	Asiento izquierdo	30A
21	No se usa	–
22	Puertas delanteras (sólo lunas)	30A

Compartimento del motor

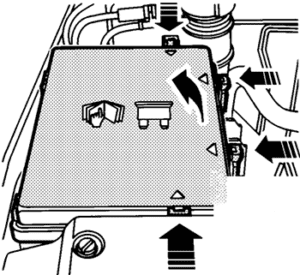

Hacer presión en cada uno de los cuatro pestillos en la dirección de las flechas (moldeadas en la tapa) y girar la tapa hacia arriba para desengancharla de las tres espigas de colocación de los lados.

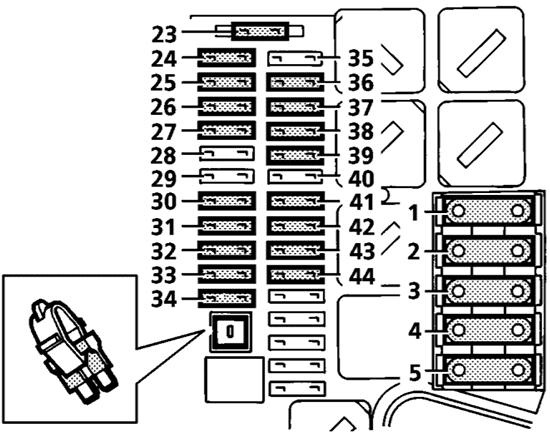

Diagrama de fusibles

№	Amp.	Circuito protegido
Maxi 1	60A	*
Maxi 2	30A	Suspensión neumática
Maxi 3	40A	Bomba dei ABS
Maxi 4	60A	*
Maxi 5	60A	*
23	10A	Sistema de airbag
24	5A	ABS y suspensión neumática
25	20A	Limpiaparabrisas
26	20A	Sistema de gestión del motor (EMS)
27	30A	ABS
28	10A	No se usa
29	10A	No se usa
30	30A	Calientacristal del parabrisas
31	30A	Aire acondicionado
32	30A	Calientacristal del parabrisas
33	5A	Diagnóstico
34	25A	Ventilador de la calefacción
35	5A	No se usa
36	30A	Aire acondicionado
37	20A	Sistema de gestión del motor (EMS)
38	10A	Lavafaros
39	10A	Bomba del depósito
40	30A	No se usa
41	20A	Bocina
42	10A	Calefacción y ventilación
43	25A	Ventilador de la calefacción
44	10A	Suspensión neumática
45-49		Fusibles de repuesto

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Land Rover Range Rover (L322) (años del modelo 2002, 2003, 2004, 2005).

Compartimiento de pasajeros

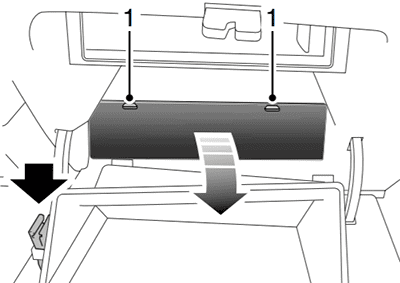

La caja de fusibles del habitáculo está situada detrás de la guantera; para acceder a los fusibles abra la guantera, presione hacia abajo los fiadores (1) mientras tira de la tapa hacia atrás. La flecha en negrita de la ilustración indica la situación del útil para desmontar fusibles.

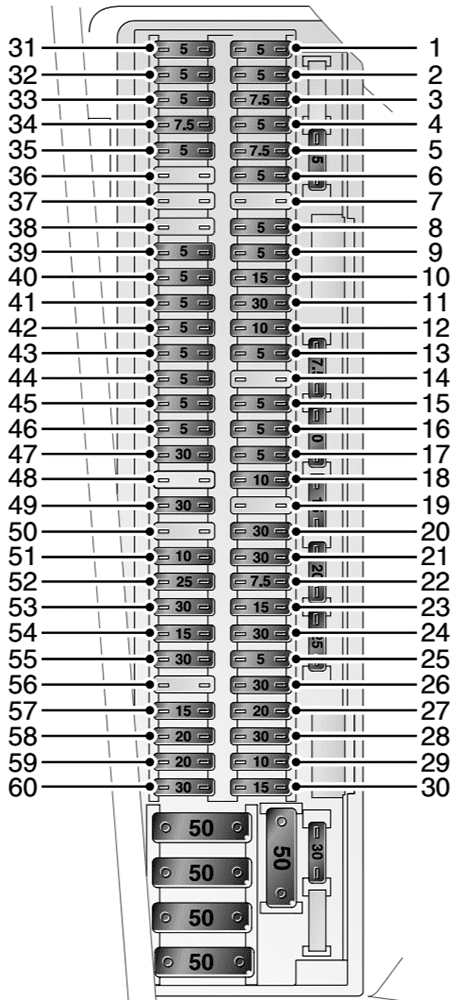

Diagrama de fusibles

Diagrama de fusibles

№	Amp.	Circuito protegido
1	5A	Instrumentos
2	5A	Luneta térmica, Ventilador trasero, Asientos térmicos traseros, Enchufe del remolque
3	7.5A	Ventilador de refrigeración del combustible (vehículos diesel solamente)
4	5A	Luces
5	7.5A	Gestión del motor/diagnóstico
6	5A	Retrovisor, Control de la distancia de estacionamiento
7	–	–
8	5A	Ordenador de a bordo, Sistema de sonido, Ventilador de refrigeración del combustible (vehículos diesel solamente)
9	5A	Luces, Módulo de luz, Control del régimen de giro
10	15A	Bocina, Control dinámico de la estabilidad, Transmisión
11	30A	Cierre centralizado,
12	10A	Aire acondicionado, Asientos térmicos delanteros, Elevalunas eléctricos – delanteros
13	5A	ABS, Control dinámico de estabilidad, Transmisión
14	–	–
15	5A	Cierre centralizado, Diagnósticos, Elevalunas eléctricos – delantero
16	5A	Sistema de vigilancia de presión en los neumáticos (TPMS)
17	5A	Retrovisores exteriores, Luces interiores
18	10A	Inmovilización
19	–	Teléfono
20	30A	Asiento del conductor, Columna de dirección
21	30A	Asiento del pasajero
22	–	–
23	15A	Columna de dirección
24	30A	Cierre centralizado, Retrovisores exteriores, Elevalunas eléctricos delanteros
25	5A	Inmovilización
26	30A	Limpiaparabrisas
27	20A	Luz de guantera, Luces interiores, Lavaparabrisas
28	30A	Limpieza de faros
29	10A	Volante de dirección térmico
30	15A	Control electrónico de la amortiguación
31	5A	Gestión del motor, Inmovilización
32	5A	–
33	5A	Transmisión
34	7.5A	Aire acondicionado, Ventilador
35	5A	Sistema de frenos antibloqueo, Control dinámico de la estabilidad
36	–	–
37	5A	Punto muerto de transferencia: introduzca para remolcar sobre las 4 ruedas
38	–	–
39	5A	Inmovilización
40	5A	Cambiador automático de CD
41	5A	Sensor de lluvia, Lava/Iimpial uñeta
42	5A	Iluminación del espejo de cortesía
43	5A	Alarma
44	5A	SRS de airbags: NO DESMONTE
45	5A	Instrumentos
46	5A	Instrumentos
47	30A	Lavafaros térmicos, Parabrisas térmico
48	–	–
49	30A	Sistema de navegación, Ordenador de a bordo, Monitor de a bordo, Sistema de sonido
50	–	–
51	10A	Sistema de frenos antibloqueo, Control dinámico de la estabilidad, Bomba de combustible, Bomba de aire
52	25A	Asientos térmicos delanteros
53	30A	Gestión del motor
54	15A	Transmisión
55	30A	Sistema de frenos antibloqueo, Control dinámico de la estabilidad
56	–	–
57	15A	Suspensión neumática
58	20A	Techo solar
59	20A	Calefactor auxiliar (modelos diesel solamente), Calefactor independiente
60	30A	Cierre centralizado, Elevalunas eléctricos traseros

Compartimento del trasero

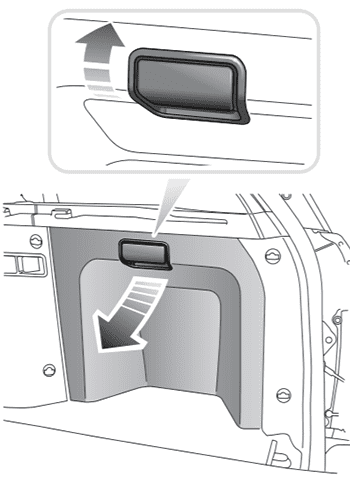

La caja de fusibles está situada del lado derecho del espacio de equipaje, detrás de la escotilla de acceso del espacio de equipaje trasero. Tire de la manilla para abrir el panel.

Diagrama de fusibles

№	Amp.	Circuito protegido
71	20A	Encendedor/enchufe
72	–	–
73	–	–
74	15A	Enchufe del remolque
75	–	–
76	20A	Enchufe del remolque
77	20A	Enchufe eléctrico auxiliar (espacio de equipaje)
78	–	–
79	30A	Luneta térmica
80	20A	Lava/limpialuneta
81	20A	Asientos térmicos traseros
82	15A	Ventilador trasero
83	–	–
84	5A	Mando a distancia
85	25A	Bomba de combustible
86	10A	Sistema del cierre centralizado, portón trasero
87	50A	Enchufe del remolque
88	50A	Enchufe del remolque
89	–

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Land Rover Range Rover (L322) (años del modelo 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012).

Compartimiento de pasajeros

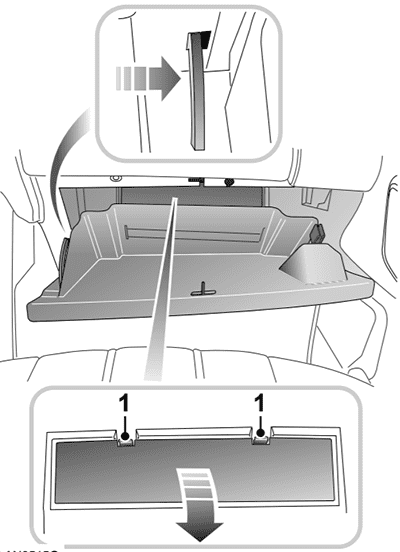

La caja de fusibles del habitáculo está ubicada detrás de la guantera inferior. Para acceder a los fusibles, abra la guantera y desenganche la varilla de soporte del lado izquierdo, tal como se indica en la ilustración. Esta acción permite abrir la guantera hasta su posición de servicio. Retire la tapa de la caja de fusibles presionando las lengüetas (1) al tiempo que tira de la tapa hacia atrás.

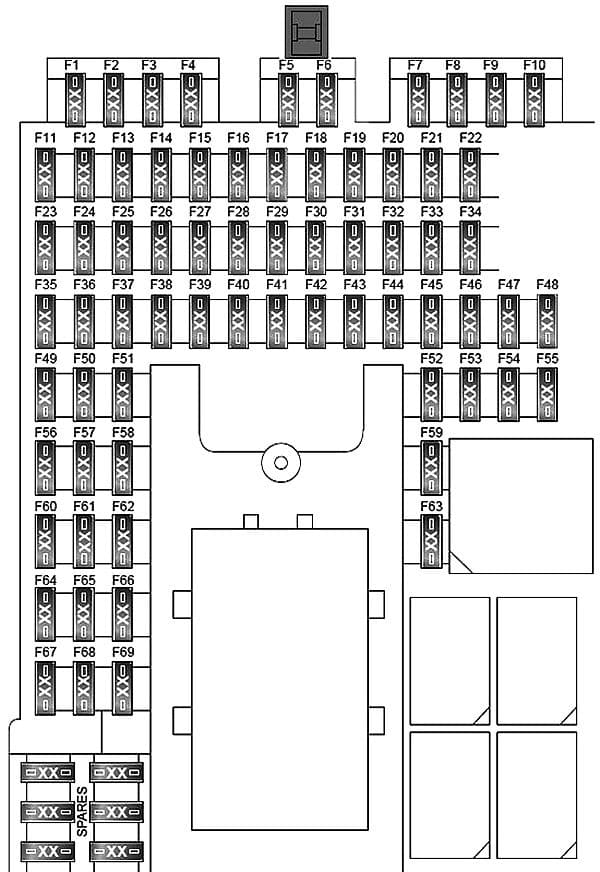

Diagrama de fusibles

№	Amp.	Circuito protegido
1	5A	Sensor de ocupación del habitáculo, receptor de RF, receptor del TPMS
2	–	Fusible de repuesto
3	10A	Faros antiniebla
4	–	Fusible de repuesto
5	5A	Control de deslizamiento, sensor del ángulo de guiñada, sensor del ángulo de la dirección
6	5A	Control de velocidad de crucero adaptativo (ACC), Interruptor de las luces de freno
7	20A	Asientos traseros climatizados
8	30A	Asiento de ajuste eléctrico del acompañante, asientos de ajuste eléctrico traseros
9	5A	Freno de estacionamiento eléctrico (EPB)
10	5A	Suspensión neumática
11	10A	Luces de marcha atrás: remolque
12	5A	Luces de marcha atrás
13	–	Fusible de repuesto
14	5A	Interruptor del pedal de freno (luces de freno), Sistema de gestión del motor (EMS) (sólo Diesel)
15	30A	Luneta térmica
16	5A	Fusible de repuesto
17	5A	Función de arranque sin llave
18	–	Fusible de repuesto
19	5A	Sistema de gestión del motor (EMS)
20	10A	Calefacción del volante
21	10A	Asientos climatizados, aire acondicionado trasero, grupo de interruptores en la consola central
22	5A	Transmisión, diferencial trasero, caja de transferencia, grupo de interruptores de la consola central
23	5A	Sistema de alumbrado delantero adaptativo
24	10A	Luz de posición lateral derecha, luz de posición trasera derecha
25	10A	Luz de posición lateral Izquierda, luz de posición trasera Izquierda, luces de matrícula
26	–	Fusible de repuesto
27	10A	Luces de posición trasera: remolque
28	20A	Asientos traseros climatizados
29	20A	Asiento térmico/climatizado, lado conductor
30	25A	Puerta del acompañante
31	5A	Sensor de lluvia
32	25A	Puerta del conductor
33	20A	Asiento térmico/climatizado, lado acompañante
34	10A	Bloqueo/desbloqueo de la tapa de llenado del depósito de combustible
35	–	Fusible de repuesto
36	5A	Alarma de la sirena autoalimentada
37	–	Fusible de repuesto
38	15A	Lavaparabrisas
39	25A	Puerta trasera izquierda
40	5A	Grupo de Interruptores de la ventanilla del conductor, reloj, grupos de interruptores del asiento, apoyo lumbar de los asientos delanteros
41	5A	Teléfono
42	30A	Asiento de ajuste eléctrico del conductor, asientos de ajuste eléctrico traseros
43	15A	Lavaluñeta
44	25A	Puerta trasera derecha
45	30A	Asiento de ajuste eléctrico del acompañante, asientos de ajuste eléctrico traseros
46	30A	Asiento de ajuste eléctrico del conductor, asientos de ajuste eléctrico traseros
47	20A	Techo solar eléctrico
48	30A	Remolque
49	5A	Sistema de alumbrado delantero adaptativo – Motor del faro delantero derecho
50	5A	Sistema de alumbrado delantero adaptativo – Motor del faro delantero izquierdo
51	5A	Interruptores montados en el volante
52	20A	Encendedor delantero, toma de corriente auxiliar de la consola central
53	–	Fusible de repuesto
54	–	Fusible de repuesto
55	20A	Toma de corriente auxiliar del espacio de carga
56	10A	Airbags
57	10A	Luces de lectura, luz de la guantera, circuitos de ahorro de batería
58	30A	Estribo desplegable
59	–	Fusible de repuesto
60	–	Fusible de repuesto
61	10A	Cuadro de instrumentos
62	10A	Sistema de climatización
63	20A	Encendedor trasero, toma de corriente auxiliar delantera
64	15A	Unidad principal de radio, cambiador automático de DVD, pantalla táctil
65	5A	Cámara VentureCam, cámara periférica
66	5A	Conector de diagnosis
67	15A	Sistema multimedia trasero
68	10A	Sistema de información y entretenimiento, pantalla táctil
69	5A	Cambiador automático de discos compactos (CD)

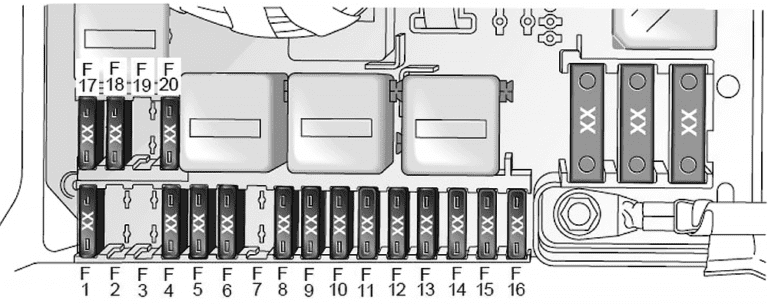

Compartimento trasero
La caja de fusibles está ubicada en el lado derecho del espacio de carga, detrás de la trampilla de acceso al espacio de carga trasero.

Diagrama de fusibles

№	Amp.	Circuito protegido
1	30A	Amplificador del sistema de audio
2	15A	Sistemas de dinámica adaptativa
3	5A	Sistema de ayuda al estacionamiento, control de ángulos muertos (BSM), cámara: sólo visión trasera
4	10A	Aire acondicionado trasero
5	20A	Suspensión neumática
6	30A	Freno de estacionamiento electrónico (EPB)
7	40A	Amplificador del sistema de audio
8	15A	Remolque
9	–	Fusible de repuesto
10	–	Fusible de repuesto
11	5A	Guantera
12	–	Fusible de repuesto
13	5A	Compresor de la suspensión neumática
14	15A	Motor de ventilación trasera
15	15A	Limpialuneta
16	5A	Calefactor auxiliar
17	–	Fusible de repuesto
18	–	Fusible de repuesto
19	–	Fusible de repuesto
20	30A	Calefacción de los asientos traseros
