Mantenimiento Fusibles Land Rover Discovery

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Land Rover Discovery 1 (años del modelo 1995, 1996, 1997, 1998).

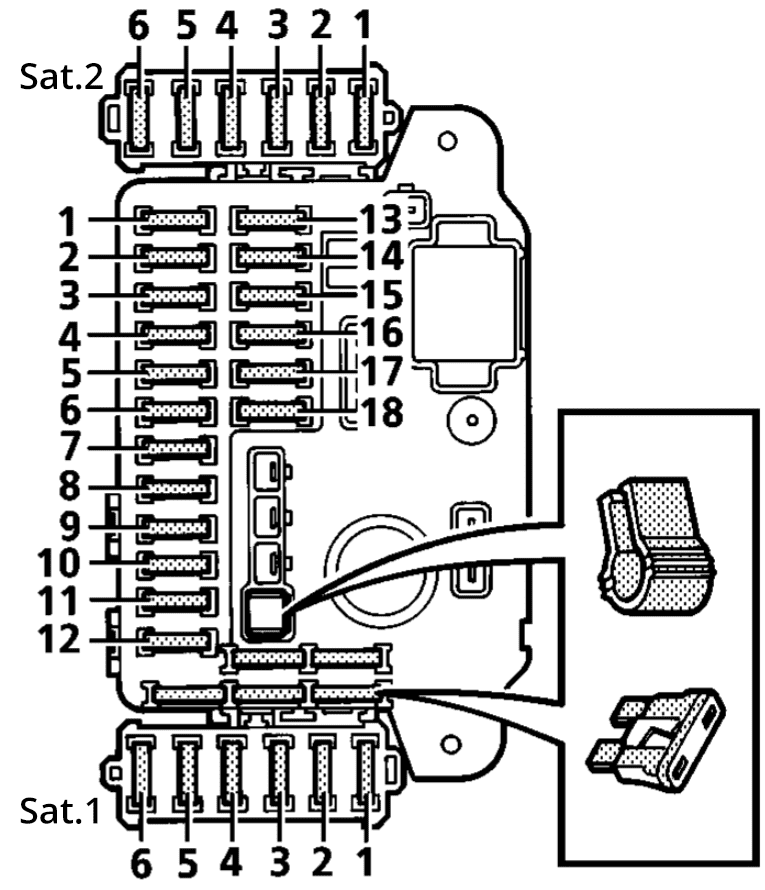

El compartimiento de pasajeros

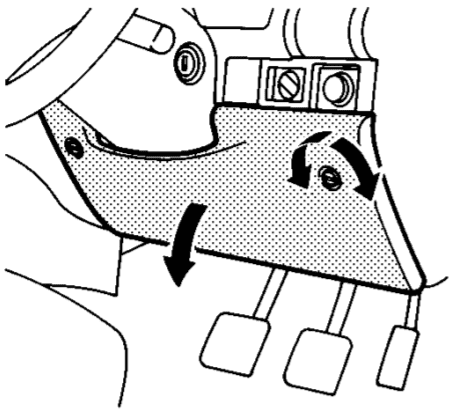

La caja de fusibles principal está instalada debajo y hacia un lado de la columna de la dirección. Para quitarle la tapa, suelte los tornillos de fijación, utilizando para ello una moneda o un pequeño destornillador.

Diagrama de fusibles

№	Amp.	Circuito eléctrico
1	15A	Luces de paro, indicadores de dirección
2	10A	Luces de posición, lado izq.
3	10A	Radiocassette/reproductor de CD
4	10A	Luz larga, faro derecho
5	10A	Luz larga, faro izquierdo
6	20A	Encendedor, espejo de cortesía, asientos calentados
7	10A	SRS de airbag
8	10A	Luces de posición, lado der.
9	10A	Pilotos antiniebla
10	10A	Luz de cruce, faro izquierdo
11	10A	Luz de cruce, faro derecho
12	10A	Unidad multifuncional
13	10A	Alimentación por encendido, unidad multifuncional
14	10A	Instrumentos, reloj, velocímetro
15	10A	Aire acondicionado, elevalunas
16	20A	Limpia/lavaparabrisas
17	10A	Motor de arranque, bujía de incandescencia
18	10A	Limpia/lavaluneta, retrovisores, control de crucero
Satélite 1
1	15A	Alarma antirrobo
2	20A	Lavafaros
3	10A	Control del motor
4	5A	Frenos antibloqueo
5	10A	Alarma antirrobo
6	25A	Aire acondicionado trasero, calefacción
Satélite 2
1	30A	Elevalunas eléctricos delanteros
2	30A	Elevalunas eléctricos traseros
3	10A	Frenos antibloqueo
4	15A	Cierre centralizado
5	30A	Techo solar eléctrico
6	20A	Radio, reloj, alarma, luz de control, luces interiores, luces del maletero, luces del remolque

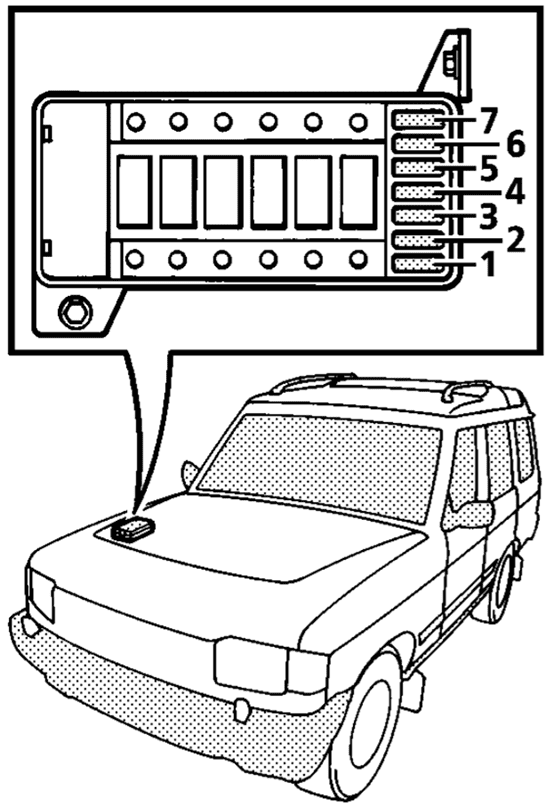

El compartimento del motor
Hay otra caja de fusibles situada del lado derecho del compartimiento del motor, junto al depósito del refrigerante del motor.

№	Amp.	Circuito eléctrico
1	30A	Luneta térmica
2	20A	Luces
3	30A	Aire acondicionado
4	30A	Luces de emergencia, claxon
5	30A	Frenos antibloqueo
6	15A	Bomba de combustible
7	20A	Sistema de combustible

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Land Rover Discovery 2 (años del modelo 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005).

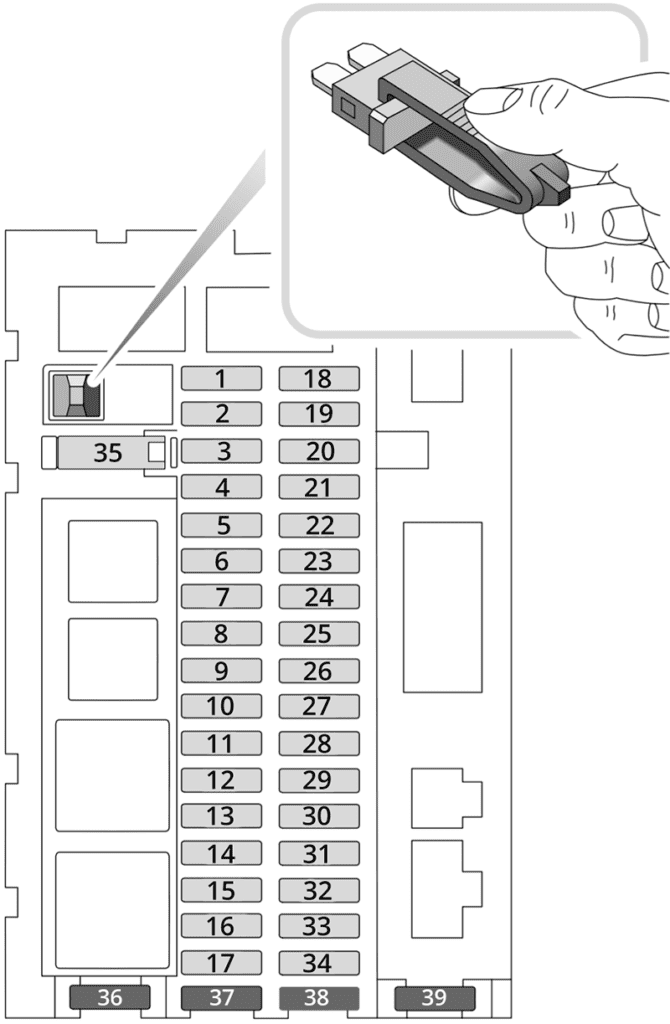

Caja de fusibles principal

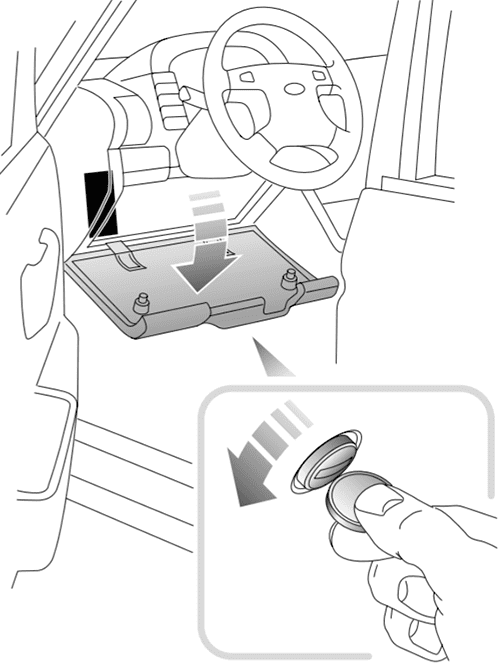

La caja de fusibles principal está montada debajo y a un lado de la columna de dirección; para acceder a los fusibles, quite la tapa soltando los tornillos de fijación con una moneda o con un destornillador pequeño para girar el tornillo tensor 90 grados.

Diagrama de fusibles

№	Amp.	Circuito protegido
1	25A	Cierre centralizado de puertas
2	10A	Apertura de la tapa de repostaje
3	10A	Luces de carretera: lado izquierdo
4	10A	Luces antiniebla traseras
5	15A	Luces de marcha diurna
6	25A	Ventilador del acondicionador de aire trasero
7	30A	Ventilador del calefactor delantero
8	30A	Luneta térmica, retrovisores térmicos
9	10A	Luces de cruce: lado izquierdo
10	10A	Luces de cruce: lado derecho
11	10A	Luces de posición delanteras y traseras: lado izquierdo Luz de placa de matrícula Motores de nivelación de faros Iluminación interior Enchufe del remolque Techo solar
12	30A	Techo solar
13	30A	Elevalunas eléctricos traseros
14	20A	Bobinas de encendido (modelos de gasolina)
15	20A	Encendedor Luces interiores Calefactores de asiento Iluminación del espejo de cortesía
16	15A	Reloj Radio
17	15A	Amplificador de radio Altavoces
18	15A	Motor de limpialuneta
19	15A	Motor de limpiaparabrisas Lavaparabrisas
20	15A	Luces interiores Memoria de reloj/radio Movilización del motor Lector de CD
21	15A	Caja de transferencia Testigo acústico de alarma
22	10A	Luces de carretera: lado derecho
23	10A	Motor de arranque
24	10A	Alternador Transmisión automática
25	15A	Luces de pare Luces de marcha atrás
26	10A	Relés de circuitos auxiliares
27	10A	Instrumentos Control de descenso de pendientes
28	10A	Suspensión autonivelante Frenado antibloqueo
29	10A	Sistema activo antibalanceo (ACE)
30	20A	Programador de velocidad Retrovisores eléctricos Lavaluneta
31	10A	Ventilador del acondicionador de aire delantero
32	25A	Enchufe para accesorios
33	10A	Luces de posición delanteras y traseras: lado derecho Mando de nivelación de faros Radio Enchufe del remolque Iluminación interior
34	30A	Elevalunas eléctricos delanteros
35	10A	SRS de airbags: NO DESMONTE
36		Repuesto
37		Repuesto
38		Repuesto
39		Repuesto

Fusibles debajo de asientos
Debajo de los dos asientos delanteros se montan otros tantos bloques de fusibles pequeños idénticos.

№	Amp.	Circuito protegido
1	40A	Sistema eléctrico de asientos
2	3A	Soporte lumbar: bomba
3	3A	Soporte lumbar: solenoide

Caja de fusibles del compartimento motor

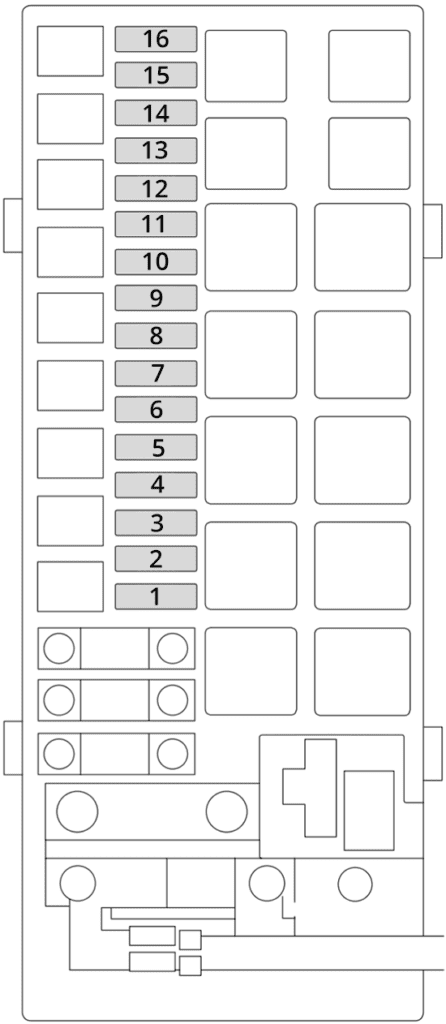

Se monta una segunda caja de fusibles en el lado derecho del compartimento motor, al lado del depósito de refrigerante.

№	Amp.	Circuito protegido
1	30A	Inyectores de combustible (modelos de gasolina) Módulo de control del motor (modelos diesel)
2	15A	Sistema de gestión del motor
3	15A	Luces antiniebla delanteras
4	20A	Lavafaros
5	40A	Ventiladores de refrigeración
6	10A	Aire acondicionado
7	40A	Parabrisas térmico: lado izquierdo
8	40A	Parabrisas térmico: lado derecho
9	25A	Luces de remolque
10	30A	Bomba de combustible
11	30A	Válvula del ABS
12	20A	Caja de cambios automática
13	10A	Unidad de control de la carrocería (BCU)
14	15A	Luces intermitentes de dirección Luces de emergencia
15	15A	Sistema activo antibalanceo (ACE)
16	10A	Bocina

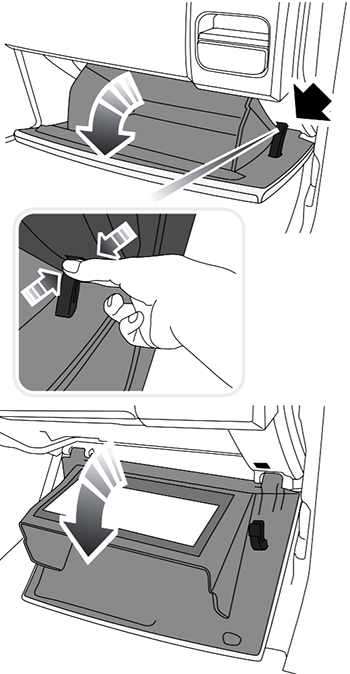

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Land Rover Discovery 3 / LR3 (años del modelo 2004, 2005, 2006, 2007, 2008, 2009).

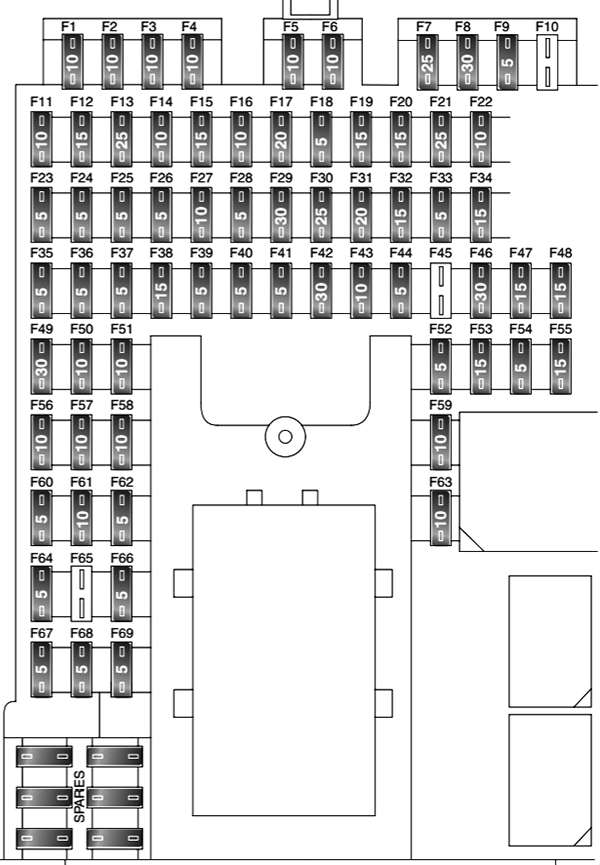

Diagrama de fusibles

№	Circuito protegido	Amp.
1	Luces interiores: luz de guantera, luz del espejo de cortesía, luces para lectura de mapas, luces de techo manualmente controlables	10A
2	Luces de posición del lado derecho	10A
3	Luces electroluminiscentes	10A
4	Luces de posición del lado izquierdo	10A
5	Luces de marcha atrás	10A
6	Luz de marcha atrás del remolque	10A
7	Elevalunas del conductor	25A
8	Conector de remolque (alimentación de corriente)	30A
9	SRS	5A
10		10A
11	Bomba del lavacristales	10A
12	Bocina	15A
13	HRW	25A
14	Luz de posición del remolque	10A
15	Luces de pare, interruptor de frenado	15A
16	Retrovisor eléctricamente abatióle	10A
17	Elevalunas trasero derecho	20A
18	Sensor de lluvia, sensor de luz ambiente (luces automáticas)	5A
19	Enchufe para accesorios: Fila 2	15A
20	Techo solar	15A
21	Elevalunas del acompañante	25A
22	Conector de remolque (alimentación del encendido)	10A
23		5A
24	Caja de transferencia: diferencial central, Terrain Response	5A
25	Módulo de control del motor	5A
26	Sirena autoalimentada	5A
27	Alumbrado delantero adaptable/nivelación de faros	10A
28	Caja de fusibles del compartimento motor: encendido	5A
29	Asiento eléctrico del acompañante	30A
30		25A
31	Elevalunas trasero izquierdo	20A
32	Luces antiniebla traseras	15A
33	Ajuste de retrovisores, PRNDS: selector de transmisión automática, asiento eléctrico del acompañante	5A
34	Enchufe para accesorios: fila 1	15A
35	ECU de suspensión neumática	5A
36	Vigilancia de la presión de los neumáticos/control de la distancia de estacionamiento	5A
37	Control dinámico de la estabilidad	5A
38	Luces antiniebla delanteras	15A
39	Cuadro de instrumentos	5A
40	Sensor de llave metida	5A
41	Freno de estacionamiento eléctrico	5A
42	Amplificador del sistema de sonido	30A
43	Receptor de RF, vigilancia de la presión de neumáticos	10A
44	PRNDS Selector de la transmisión automática	5A
45		–
46	Asiento eléctrico del conductor	30A
47	Enchufe para accesorios: Fila 3	15A
48	Limpialuneta	15A
49	CDL (cierre centralizado de puertas)	30A
50	Actuador eléctrico de la tapa de repostaje	10A
51	ECU DEL HVAC	10A
52	Teléfono, centro de mensajes de tráfico	5A
53	Reproductor de medios, módulo de mando, reproductor DVD	15A
54	Asiento eléctrico: con memoria	5A
55	Encendedor	15A
56	Alumbrado delantero adaptable	10A
57	Módulo de entretenimiento del asiento trasero	10A
58	Teléfono, pantalla del sistema de sonido, módulo de multimedios, sintonizador de TV	10A
59	Nevera	10A
60	Módulo de control del motor (ECM motor): señal de arranque	5A
61	Alumbrado delantero adaptable	10A
62	Luces de carretera, luces automáticas	5A
63	Enchufe de diagnóstico	10A
64	Transmisión automática	5A
65	–	–
66	Interruptor del control de descenso de pendientes (HDC), interruptor de frenado, sensor del ángulo de dirección/interruptor del control de estabilidad dinámica (DSC)	5A
67	Luces automáticas	5A
68	Cuadro de instrumentos	5A
69	Retrovisor electrocromático, mando de apertura del garaje Homelink	5A

Compartimento del motor

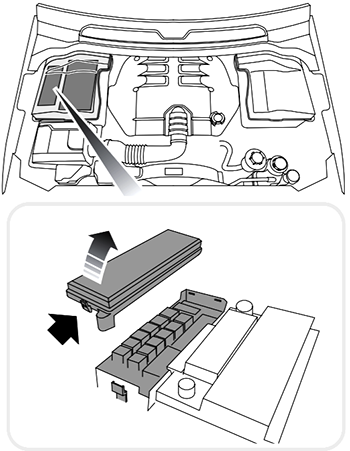

Para ver la caja de fusibles, hay que quitar la cubierta debajo del capó. La tapa de plástico de la caja se desmonta presionando las lengüetas de plástico hacia el interior.

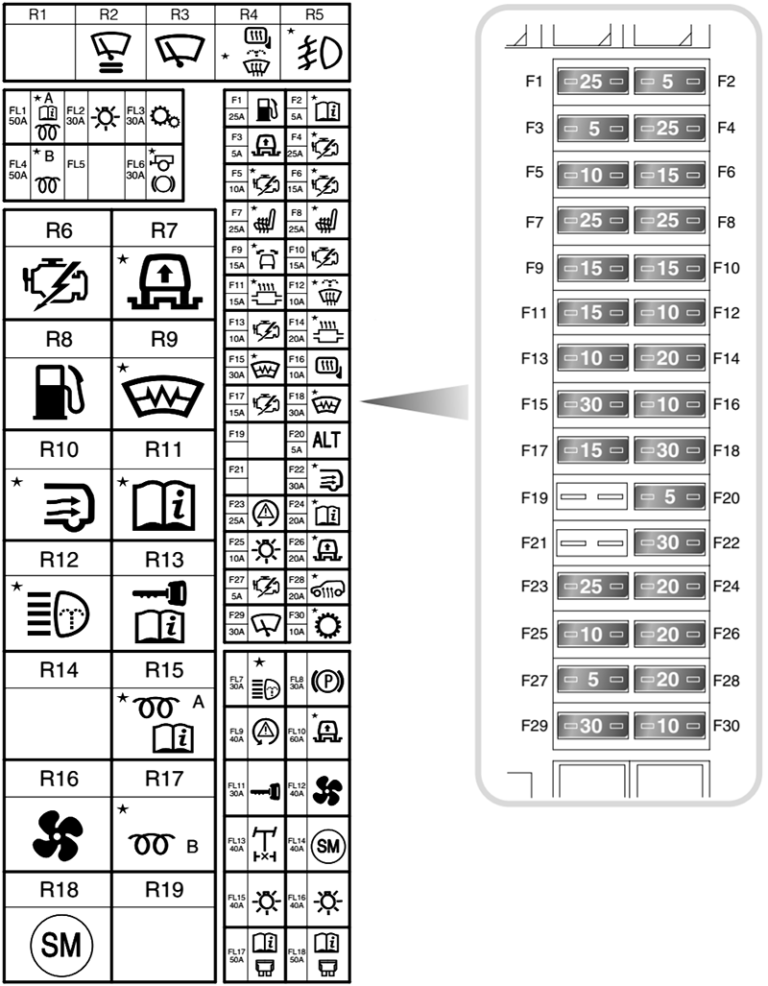

Diagrama de fusibles

№	Circuito protegido	Amp.
1	Bomba de combustible	25A
2	–	–
3	ECU de suspensión neumática	5A
4	Diesel: EMS diesel (ECU y mando de relé de la bomba de combustible)	25A
5	Gasolina: EMS de gasolina (válvula de purga, EGR, válvula de reglaje del colector de admisión), caja E	10A
6	Gasolina: EMS de gasolina (bobinas)	15A
7	Hevac: calefacción de asientos delanteros	25A
8	Calefacción de asientos traseros	25A
9	Control activo antibalanceo	15A
10	Gasolina: EMS de gasolina (motor de mariposa, MAF), ventilador de refrigeración	15A
	Diesel: ventilador de refrigeración	15A
11	Gasolina: EMS de gasolina (sensores de oxígeno traseros)	15A
12	Difusores de lavacristales térmicos	10A
13	Gasolina: EMS de gasolina (ECU, los VVT y mando de relé de la bomba de combustible	10A
	Diesel: EMS diesel (PCV, VCV)	10A
14	Gasolina: EMS de gasolina (sensores de oxígeno delanteros)	20A
15	Parabrisas térmico	30A
16	Retrovisores térmicos de puerta	10A
17	Gasolina: EMS de gasolina (inyectores)	15A
	Diesel: EMS diesel (MAF, EGR), ventilador de caja E	15A
18	Parabrisas térmico	30A
19	–	15A
20	Alternador	5A
21	Reserva	–
22	Ventilador trasero	30A
23	Sistema de control dinámico de la estabilidad	25A
24	Gasolina: bomba del servofreno	20A
25	Mando de alumbrado	10A
26	ECU de suspensión neumática	20A
27	Módulo de control del motor (EMS)	5A
28	Diesel: calefactor consumidor de combustible	20A
29	Limpiaparabrisas	30A
30	ECU de transmisión automática	10A

Fusibles del enchufe de remolque

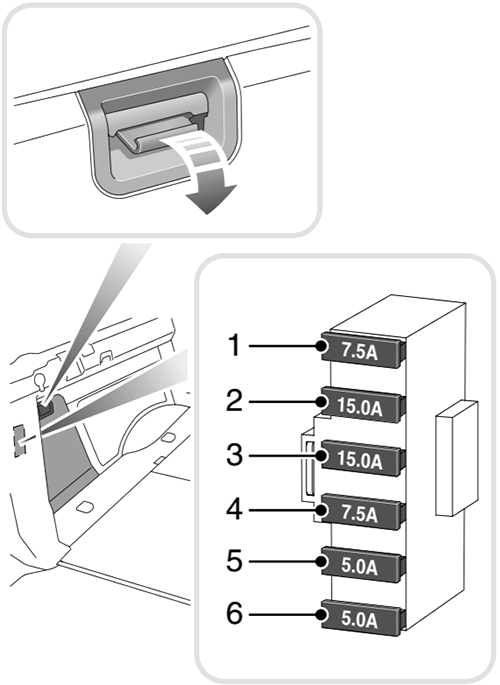

La caja de fusibles suplementaria que protege los circuitos del gancho de remolque está situada detrás del panel izquierdo en el compartimento de equipaje.

№	Circuito protegido	Amp.
1	Luz de pare	7,5A
2	Corriente de encendido	15A
3	Corriente de la batería	15A
4	Luces antiniebla traseras	7,5A
5	Luz de posición trasera derecha	5A
6	Luz de matrícula y luz de posición trasera izquierda	5A
