Diagrama de fusibles KIA Sorento (2007-2009)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Sorento (BL) (años del modelo 2007, 2008, 2009).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2007-2009_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2007-2009_p1_fusibles-2.png)
Nombre |
Amp. |
Componente protegido |
W/SHD |
15A |
Deshielo de la luneta trasera |
H/LAMP WASHER |
20A |
Lavador de los faros principales |
WIPER(FRT) |
20A |
Limpiaparabrisas delantero |
DRL / OBD-II |
15A |
Luz diurna |
HAZARD |
15A |
Intermitentes de emergencia |
WIPER(RR) |
10A |
Limpiaparabrisas trasero |
S/ROOF |
20A |
Techo solar |
O/S MIRROR |
10A |
Retrovisor exterior |
RELAY COIL |
10A |
Bobina de encendido |
START |
10A |
Motor de arranque |
S/WARMER |
20A |
Calefacción en el asiento |
ACC |
15A |
Accesorios |
STOP LAMP |
20A |
Luz de freno |
TCCS |
20A |
TCS, ESP, Inmovilizador |
ROOM LAMP |
10A |
Luz interior |
Rr FOG |
15A |
Luz antiniebla trasera |
CIGAR(FRT) |
15A |
Encendedor |
O/S MIRROR DEF |
20A |
Calefacción del retrovisor exterior |
ENGINE |
10A |
Unidad de control del motor |
METER |
10A |
Medidor múltiple |
ABS IG |
10A |
ABS |
A/BAG |
10A |
Airbag |
TURN LAMP |
10A |
Intermitente |
POWER SEAT |
30A |
Asiento eléctrico |
DOORLOCK |
20A |
Cierre centralizado de las puertas |
SPARE |
20A |
Fusible de repuesto |
Compartimento del motor
Saque la cubierta de la caja de fusibles desenganchando la lengüeta en un extremo e inclinando la cubierta hacia atrás del otro extremo.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2007-2009_m1u_fusibles-3.png)
Diagramas de fusibles
Motor de gasolina
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2007-2009_m1_g_fusibles-768x701-4.png)
Nombre |
Amp. |
Componente protegido |
HORN |
15A |
Bocina |
AUDIO |
30A |
Equipo de sonido |
MAIN |
140A / 120A |
Alternador |
ALTERNADOR |
150A |
Alternador |
HEAD (Hl) |
15A |
Faros (alumbrado intensivo) |
HEAD (LO) |
15A |
Faros (bajo) |
DEF |
25A |
Deshielo de la luneta trasera |
MEMORY |
10A |
Grupo, ETACS, A/C, Reloj, Luz interior |
F/FOG |
15A |
Luz antiniebla delantera |
IGN 2 |
30A |
Encendido |
ABS |
40A |
ABS |
F/PUMP |
20A |
Bomba de combustible |
C/FAN |
30A |
Relé del ventilador del radiador |
IGN 1 |
40A |
Encendido |
EXT AMP |
30A |
Amplificador |
ILLUMI |
10A |
Iluminación del panel de instrumentos |
EXT |
15A |
Luz trasera, Intermitente |
CENTER P/OUTLET |
15A |
Enchufe |
BTN 3 |
40A |
B+ del panel |
F/HEAT |
30A |
Calentador de gasoil |
F/BLW |
30A |
Ventilador |
BTN 1 |
40A |
B+ del panel |
BTN 2 |
30A |
B+ del panel |
P/TRN |
10A |
Sensores del sistema de control de tracción,TCU |
CENTER P/OUTLET |
30A |
Enchufe |
P/WLH |
25A |
Elevalunas eléctrico (izquierda) |
P/WRH |
25A |
Elevalunas eléctrico (derecho) |
INJECTOR |
15A |
Inyector |
ECU SEN |
15A |
Sensores |
IG COIL |
10A |
Bobina de encendido |
O2 SNSR |
15A |
Sensor de oxígeno |
ECU |
15A |
Unidad de control del motor |
A/CON RLY |
10A |
Sistema de aire acondicionado |
ECU 2 |
15A |
Unidad de control del motor |
ECU 1 |
15A |
Unidad de control del motor |
l/C FAN |
20A |
Relé del ventilador del intercambiador de calor |
C/FAN (Hl) |
60A |
Ventilador de refrigeración (alto) |
ABS 2 |
20A |
ABS |
TRAILER |
30A |
Remolque |
C/FAN (LOW) |
30A |
Ventilador de refrigeración (bajo) |
GLOW 1 |
60A |
Calentador |
H/BURN |
20A |
Quemador de calefacción |
P/HTR 1 |
40A |
Calentador PTC |
SPARE |
10A-25A |
Fusibles de repuesto |
Diagrama de fusibles KIA Sorento (2010-2012)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Sorento (XM) (años del modelo 2009, 2010, 2011, 2012).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2010-2012_p1u_fusibles-1.png)
Descripción del panel de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2010-2012_p1a_fusibles-583x1024-2.png)
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2010-2012_m1u_fusibles-3.png)
Descripción del panel de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2010-2012_m1a_fusibles-552x1024-4.png)
Panel de fusibles auxiliar
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2010-2012_m2a_fusibles-768x195-5.png)
Diagrama de fusibles KIA Sorento (2013-2015)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Sorento (XM) (años del modelo 2013, 2014, 2015).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2013-2015_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2013-2015_p1_fusibles-768x462-2.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2013-2015_p1a_fusibles-676x1536-3.png)
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2013-2015_m1u_fusibles-4.png)

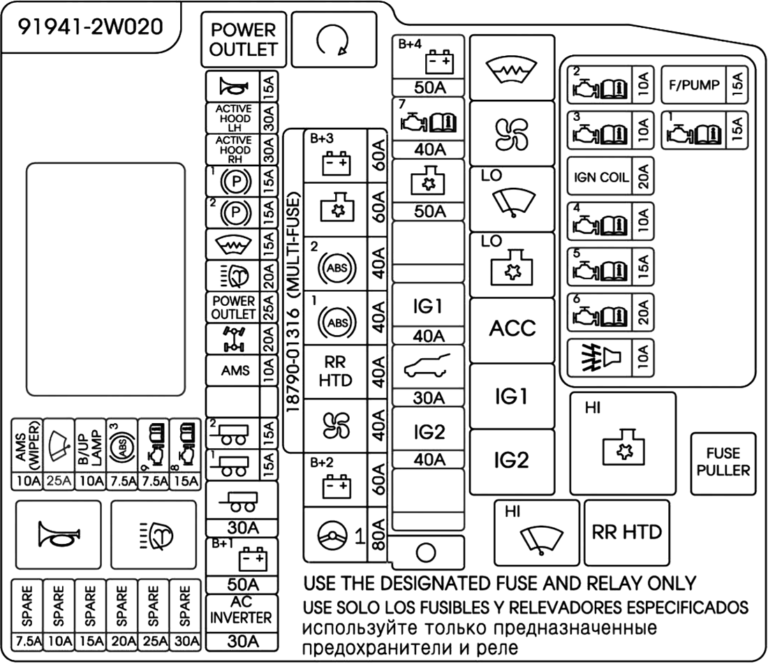

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2013-2015_m1a_fusibles-686x1536-6.png)
Sólo motor diésel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2013-2015_m1a_fusibles-686x1536-7.png)
Diagrama de fusibles KIA Sorento (2016-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Sorento (UM) (años del modelo 2015, 2016, 2017, 2018, 2019, 2020).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2016-2020_p1u_fusibles-1.png)

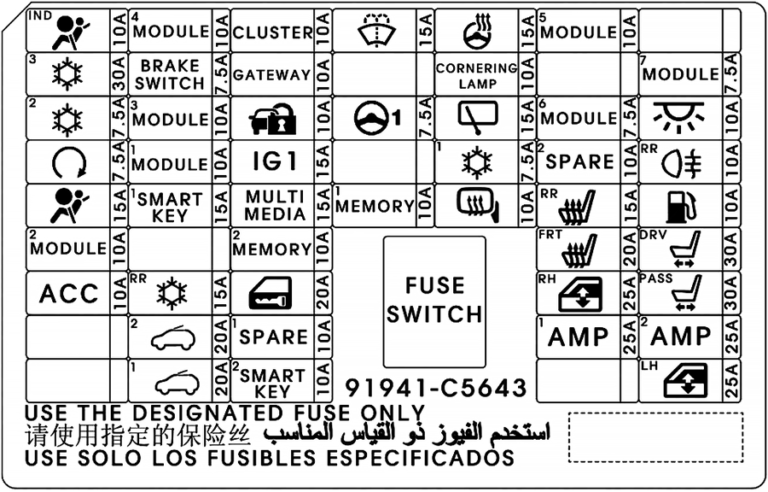

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2016-2020_p1a_fusibles-768x1007-3.png)
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2016-2020_m1u_fusibles-4.png)

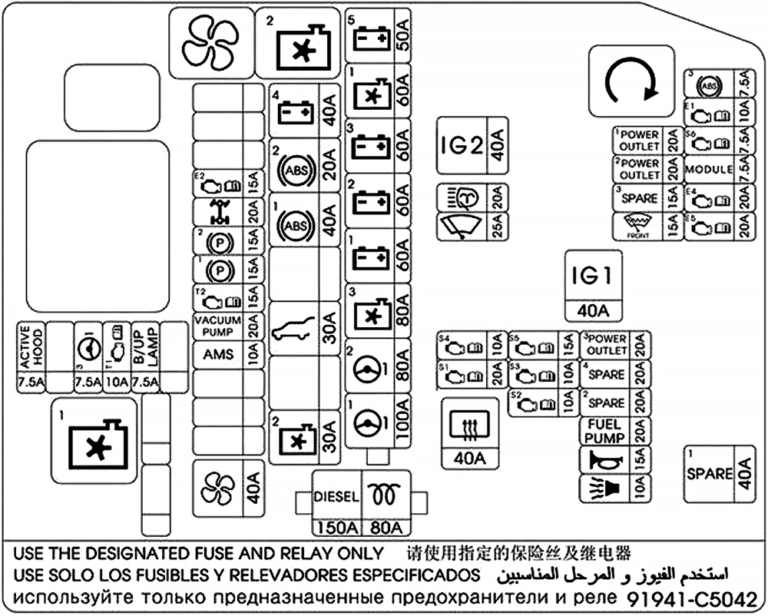

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2016-2020_m1a_fusibles-768x986-6.png)
Sólo motor diésel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Sorento-2016-2020_m2_fusibles-7.png)
