Diagrama de fusibles KIA Rio (2000-2005)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Rio de 1ª gen. (DC) (años del modelo 2000, 2001, 2002, 2003, 2004, 2005).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2000-2005_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2000-2005_p1_fusibles-2.png)
Nombre |
Amp. |
Descripción |
A/BAG |
10A |
Airbag (Bolsa de Aire) |
TURN LAMP |
10A |
Luz de viraje |
METER |
10A |
Conjunto del medidor, luz de retroceso, sonido de advertencia |
ILLUMI |
10A |
Interruptor de iluminación |
POWER SOCKET |
15A |
Luz del portamaletas, tomacorriente |
HAZARD |
15A |
Luz de peligro |
STOP |
15A |
Luz de freno. ABS |
TAIL(RH) |
10A |
Luz de estacionamiento (Derecha-delantera/trasera), Interruptor de iluminación |
TAIL(LH) |
10A |
Luz de estacionamiento (lzquierda-delantera/trasera) |
CIGAR |
15A |
Encendedor de cigarrillos |
AUDIO |
10A |
Sistema de Audio, espejo retrovisor eléctrico |
WIPER(FRT) |
15A |
Limpiaparabrisas (delantero), lavaparabrisas (delantero), techo solar |
WIPER(RR) |
15A |
Limpiaparabrisas (trasero), lavaparabrisas (trasero) |
WARMER |
15A |
Calentador del asiento |
MIRROR DEF |
10A |
Cómo descongelar el espejo retronisor exterior (opcional) |
START |
10A |
Unidad de control del motor, unidad ECAT. |
Compartimento del motor
Saque la cubierta de la caja de fusibles, girando hacia la izquierda la perilla plástica ubicada en la cubierta, hasta que se pueda sacar la cubierta.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2000-2005_m1u_fusibles-3.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2000-2005_m1_fusibles-506x1024-4.png)
Nombre |
Amp. |
Descripción |
ABS |
15A |
ABS |
RR FOG |
10A |
Luz neblinera trasera |
F/FOG |
15A |
Luz neblinera delantlera |
MAIN |
80A |
La batería no se recarga |
IG1 |
30A |
(Se conectará automáticamente al fusible secundario). CIGAR 10A, AUDIO 10A, IGCOIL 15A, TURN LAMP 10A, A/BAG 10 A, WIPER(TRAS) 15A, WIPER(DEL.) 15A, RELAY 10A, START 10A |
BLOWER |
30A |
Calefacción y ventilación |
COOLING |
30A |
Ventilador de refrigeración |
ABS 1 |
30A |
ABS |
COND.FAN |
20A |
Ventilador Condensador |
HEAD-HI |
15A |
Luz larga |
HEAD-LOW |
15A |
Luz corta |
EMS |
10A |
Sensores del motor |
INJECTOR |
15A |
Inyector, Sensor de O2 |
F/PUMP |
10A |
Bomba del combustible |
ECU |
10A |
Unidad de control del motor, unidad ECAT, relé principal |
RELAY |
10A |
Motor del ventilador, ventana eléctrica, descongelador de la ventana trasera, luces (vehículo equipado con Airbag) |
HLLD |
10A |
Dispositivo de nivelación de focos (Si está equipado) |
MAIN RELAY |
25A |
(Se conectará automáticamente al fusible secundario). EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A |
S/ROOF |
15A |
Techo eléctrico |
HEAD |
25A |
(Se conectará automáticamente al fusible secundario). HEAD-HI[LUCES ALTAS] 15 A, HEAD-LOW [LUCES BAJAS] 15A |
IG 2 |
25A |
[Llave de encendido] |
TNS |
15A |
(Se conectará automáticamente al fusible secundario). TAIL(Izq.) 10A, TAIL(Der.) 10A |
HORN |
10A |
Bocina |
RR DEF |
20A |
Defroster de la ventana trasera |
ABS 2 |
20A |
ABS |
P/WIN |
30A |
Espejos eléctricos |
BTN |
30A |
(Se conectará automáticamente al fusible secundario). ROOM 15A, STOP 15A, HAZARD 15A |
D/LOCK |
25A |
Cierre automático de puertas |
IG COIL |
15A |
Bobina de encendido |
ROOM |
15A |
Luz interior, Radio, tablero de instrumentos, sonido de advertencia. |
Diagrama de fusibles KIA Rio (2006-2007)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Rio (JB) (años del modelo 2006 y 2007).
Compartimiento de pasajeros
Almohadillado de protección de la rodilla en el lado del conductor.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2006-2007_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2006-2007_p1_fusibles-768x622-2.png)
Nombre |
Amp. |
Circuito protegido |
RR WIPER |
15A |
Limpiaparabrisas trasero |
H/LP(LH) |
10A |
Faros (izquierda) |
FR WIPER |
25A |
Limpiaparabrisas delantero |
BLOWER |
10A |
Ventilador |
H/LP(RH) |
10A |
Faros (derecho) |
S/ROOF |
20A |
Techo solar |
STOP LP |
15A |
Luz de freno |
C/DR LOCK |
20A |
Cierre centralizado de las puertas |
IGN COIL |
15A |
Bobina de encendido |
ABS |
10A |
ABS |
B/UP LP |
10A |
Luz de reserva |
SPARE |
– |
Fusible de repuesto |
C/LIGHTER |
25A |
Encendedor |
FOLD’G |
10A |
Plegado del retrovisor exterior |
HTD SEAT |
20A |
Calefacción en el asiento |
AMP |
25A |
Amplificador |
FR FOG LP |
10A |
Luz antiniebla delantera |
DRL |
10A |
Luz diurna |
ECU |
10A |
Unidad de control del motor |
CLUSTER |
10A |
Grupo |
P/WDW RH |
25A |
Elevalunas eléctrico (derecho) |
AUDIO |
10A |
Equipo de sonido |
RR FOG LP |
10A |
Luz antiniebla trasera |
IGN |
10A |
Encendido |
HTD GLASS |
30A |
Deshielo de la luneta trasera |
A/BAG |
15A |
Airbag |
TCU |
10A |
Control del cambio automático |
SNSR |
10A |
Sensores |
SPARE |
– |
Fusible de repuesto |
AUDIO |
15A |
Equipo de sonido |
MULT B/UP |
10A |
Grupo, ETACS, A/C, Reloj, Luz interior |
P/WDW LH |
25A |
Elevalunas eléctrico (izquierda) |
HTD MIRR |
10A |
Calefacción del retrovisor exterior |
TAIL LP(LH) |
10A |
Luz trasera (izquierda) |
TAIL LP(RH) |
10A |
Luz trasera (derecha) |
HAZARD |
10A |
Intermitentes de emergencia |
T/SIG LP |
10A |
Intermitente |
A/BAG IND |
10A |
Aviso de airbag |
START |
10A |
Motor de arranque |
Compartimento del motor
Retire la tapa de la caja de fusibles presionando sobre los pestillos de ambos lados y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2006-2007_m1u_fusibles-3.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2006-2007_m1_fusibles-614x1024-4.png)
Nombre |
Amp. |
Circuito protegido |
BATT_1 |
50A |
Alternador, Batería |
ECU A |
30A |
Unidad de control del motor |
RAD |
30A |
Relé del ventilador del radiador |
COND |
30A |
Ventilador del condensador |
ECU B |
10A |
Unidad de control del motor |
SPARE |
– |
Fusible de repuesto |
HORN |
10A |
Bocina |
IGN1 |
30A |
Encendido |
IGN2 |
40A |
Encendido |
BATT_2 |
30A |
Alternador, Batería |
MAIN |
120A / 140A |
Alternador |
MDPS |
80A |
Dirección asistida |
ABS1 |
40A |
ABS |
ABS2 |
40A |
ABS |
P/WDW |
30A |
Elevalunas eléctrico |
BLW |
40A |
Ventilador |
SPARE |
– |
Fusible de repuesto |
A/CON1 |
10A |
Sistema de aire acondicionado |
A/CON2 |
10A |
Sistema de aire acondicionado |
ECU D |
10A |
Unidad de control del motor |
SNSR |
10A |
Sensores |
INJ |
15A |
Inyector |
ECU C |
20A |
Unidad de control del motor |
SPARE |
– |
Fusible de repuesto |
SPARE |
– |
Fusible de repuesto |
HORN |
– |
Relé de la bocina |
MAIN |
– |
Relé principal |
FUEL PUMP |
– |
Bomba de combustible |
RAD FAN |
– |
Relé del ventilador del radiador |
COND FAN2 |
– |
Relé del ventilador del condensador |
FUEL HTR |
– |
Relé del calentador del filtro de combustible |
BLOWER |
– |
Relé del motor de ventilador |
START |
– |
Relé del motor de arranque |
COND FAN2 |
– |
Relé del ventilador del condensador |
A/CON |
– |
Relé del aire acondicionado |
Diagrama de fusibles KIA Rio (2008-2011)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Rio (JB) (años del modelo 2008, 2009, 2010, 2011).
Compartimiento de pasajeros
Almohadillado de protección de la rodilla en el lado del conductor.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2006-2007_p1u_fusibles-1-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2008-2011_p1_fusibles-768x620-2.png)
№ |
Nombre |
Amp. |
Circuito protegido |
1 |
RR WIPER |
15A |
Limpiaparabrisas trasero |
2 |
H/LP(LH) |
10A |
Faros (izquierda) |
3 |
FR WIPER |
25A |
Limpiaparabrisas delantero |
4 |
BLOWER |
10A |
Ventilador |
5 |
H/LP(RH) |
10A |
Faros (derecho) |
6 |
S/ROOF |
20A |
Techo solar |
7 |
STOP LP |
15A |
Luz de freno |
8 |
C/DR LOCK |
20A |
Cierre centralizado de las puertas |
9 |
IGN COIL |
15A |
Bobina de encendido |
10 |
ABS |
10A |
ABS |
11 |
B/UP LP |
10A |
Luz de reserva |
12 |
SPARE |
– |
Fusible de repuesto |
13 |
C/LIGHTER |
25A |
Encendedor |
14 |
FOLD’G |
10A |
Plegado del retrovisor exterior |
15 |
HTD SEAT |
20A |
Calefacción en el asiento |
16 |
AMP |
25A |
Amplificador |
17 |
FR FOG LP |
10A |
Luz antiniebla delantera |
18 |
DRL |
10A |
Luz diurna |
19 |
ECU |
10A |
Unidad de control del motor |
20 |
CLUSTER |
10A |
Grupo |
21 |
P/WDW RH |
25A |
Elevalunas eléctrico (derecho) |
22 |
AUDIO |
10A |
Equipo de sonido |
23 |
RR FOG LP |
10A |
Luz antiniebla trasera |
24 |
IGN |
10A |
Encendido |
25 |
HTD GLASS |
30A |
Deshielo de la luneta trasera |
26 |
A/BAG |
15A |
Airbag |
27 |
TCU |
10A |
Control del cambio automático |
28 |
SNSR |
10A |
Sensores |
29 |
SPARE |
– |
Fusible de repuesto |
30 |
AUDIO |
15A |
Equipo de sonido |
31 |
MULT B/UP |
10A |
Grupo, ETACS, A/C, Reloj, Luz interior |
32 |
P/WDW LH |
25A |
Elevalunas eléctrico (izquierda) |
33 |
HTD MIRR |
10A |
Calefacción del retrovisor exterior |
34 |
TAIL LP(LH) |
10A |
Luz trasera (izquierda) |
35 |
TAIL LP(RH) |
10A |
Luz trasera (derecha) |
36 |
HAZARD |
10A |
Intermitentes de emergencia |
37 |
T/SIG LP |
10A |
Intermitente |
38 |
A/BAG IND |
10A |
Aviso de airbag |
39 |
START |
10A |
Motor de arranque |
Compartimento del motor
Retire la tapa de la caja de fusibles presionando sobre los pestillos de ambos lados y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2006-2007_m1u_fusibles-3-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2008-2011_m1_fusibles-768x462-4.png)
Solo diesel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2008-2011_m2_fusibles-5.png)
Nombre |
Amp. |
Circuito protegido |
BATT_1 |
50A |
Alternador, Batería |
ECU A |
30A |
Unidad de control del motor |
RAD |
30A |
Relé del ventilador del radiador |
COND |
30A |
Ventilador del condensador |
ECU B |
10A |
Unidad de control del motor |
SPARE |
– |
Fusible de repuesto |
HORN |
10A |
Bocina |
IGN1 |
30A |
Encendido |
IGN2 |
40A |
Encendido |
BATT_2 |
30A |
Alternador, Batería |
MAIN |
125A / 150A |
Alternador |
MDPS |
80A |
Dirección asistida / Módulo de control EPS |
ABS1 |
40A |
ABS |
ABS2 |
40A |
ABS |
P/WDW |
30A |
Elevalunas eléctrico |
BLW |
40A |
Ventilador |
SPARE |
– |
Fusible de repuesto |
A/CON1 |
10A |
Sistema de aire acondicionado |
A/CON2 |
10A |
Sistema de aire acondicionado |
ECU D |
10A |
Unidad de control del motor |
SNSR |
10A |
Sensores |
INJ |
15A |
Inyector |
ECU C |
20A |
Unidad de control del motor |
SPARE |
– |
Fusible de repuesto |
SPARE |
– |
Fusible de repuesto |
HORN |
– |
Relé de la bocina |
MAIN |
– |
Relé principal |
FUEL PUMP |
– |
Bomba de combustible |
RAD FAN |
– |
Relé del ventilador del radiador |
COND FAN2 |
– |
Relé del ventilador del condensador |
FUEL HTR |
– |
Relé del calentador del filtro de combustible |
BLOWER |
– |
Relé del motor de ventilador |
START |
– |
Relé del motor de arranque |
COND FAN1 |
– |
Relé del ventilador del condensador |
A/CON |
– |
Relé del aire acondicionado |
Diagrama de fusibles KIA Rio (2011-2015)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Rio (UB) (años del modelo 2011, 2012, 2013, 2014, 2015).
Compartimiento de pasajero
s
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_p1_fusibles-768x614-2.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_p1a_fusibles-760x1536-3.png)
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_m1u_fusibles-4.png)

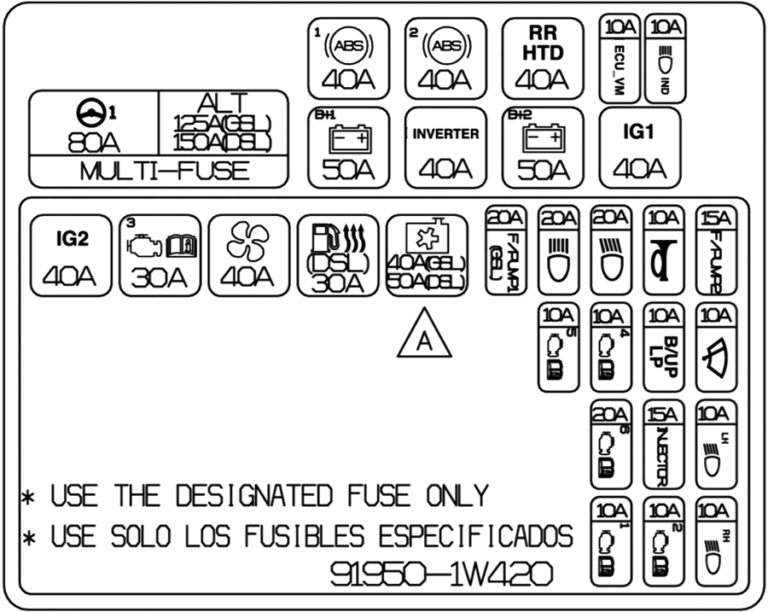

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_m1a1_fusibles-768x469-6.png)
Gasolina 1,25L
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_m1a3_fusibles-768x720-8.png)
Gasolina 1,4L
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_m1a4_fusibles-768x529-9.png)
Diesel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_m2u_fusibles-10.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_m2_fusibles-11.png)
Diagrama de fusibles KIA Rio (2016-2017)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Rio (UB) (años del modelo 2016 y 2017).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_p1u_fusibles-1-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2016-2017_p1_fusibles-768x614-2.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2016-2017_p1a_fusibles-759x1536-3.png)
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2011-2015_m1u_fusibles-4-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2016-2017_m1_fusibles-768x955-5.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2016-2017_m1a2_fusibles-768x566-5.png)
Diagrama de fusibles KIA Rio (2018-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Rio (YB/SC) (años del modelo 2018, 2019, 2020).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2018-2020_p1u_fusibles-300x219-1.png)

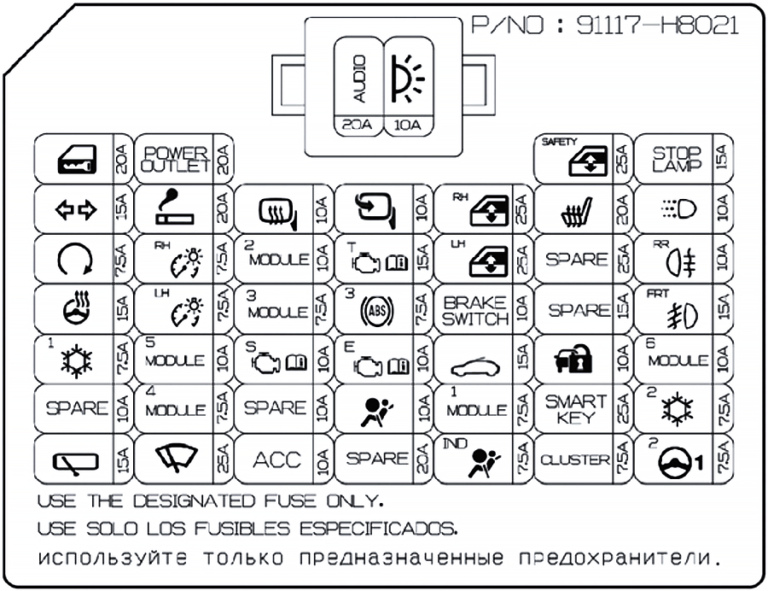

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2018-2020_p1a_fusibles-768x1503-3.png)
Compartimento del motor
Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2018-2020_m1u_fusibles-300x231-4.png)
Diagramas de fusibles
1.2L y 1.4L (Gasolina) / 1.4L (Diésel)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2018-2020_m1_d_fusibles-5.png)
1.0L T-GDI (Gasolina)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2018-2020_m1g_fusibles-6.png)
Motor Kappa 1,0L T-GDI (Gasoli
na)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/KIA-Rio-2018-2020_m1a_fusibles-619x1024-7.png)
