Diagrama de fusibles KIA Optima / Magentis (2003-2005)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Optima / Magentis (años del modelo 2003, 2004, 2005, 2006).

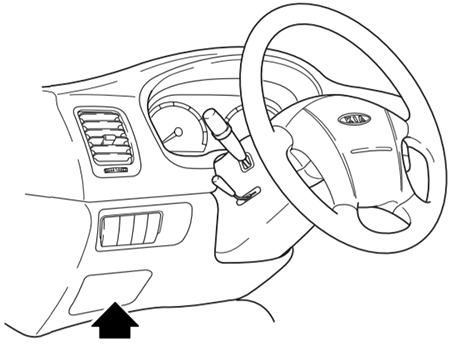

Compartimiento de pasajeros

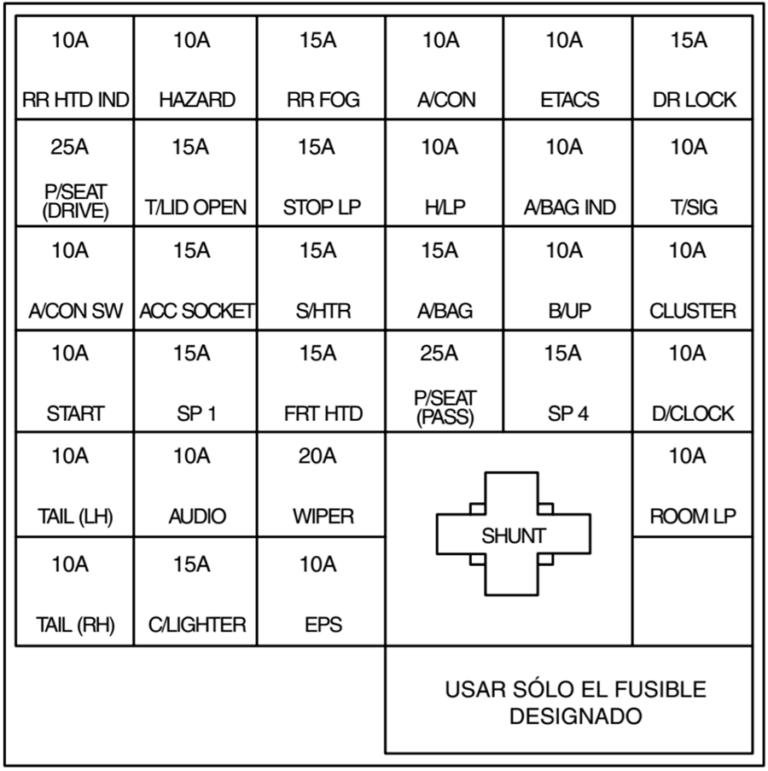

Diagrama de fusibles

Nombre	Amp.	Descripción
RR HTD IND	10A	Defroster de la ventana trasera, calentador del espejo retrovisor exterior
HAZARD	10A	Luz de peligro, luces de viraje
RR FOG	15A	Neblinero trasero
A/CON	10A	Sistema de aire acondicionado
ETACS	10A	ETACS, sistema de ingreso sin llave, sistema de cierre de puertas
DR LOCK	15A	Cierre eléctrico de puertas
P/SEAT (DRIVE)	25A	Asiento eléctrico
T/LID OPEN	15A	Tapa de la maleta a control remoto
STOP LT	15A	Luces de freno
H/LT	10A	Luz delantera
A/BAG IND	10A	Airbag
T/SIG	10A	Luces de viraje
A/CON SW	10A	Sistema de aire acondicionado
ACC SOCKET	15A	Salida de energía
S/HTR	15A	Calefactor de asiento
A/BAG	15A	Airbag
B/UP	10A	Luces de retroceso
CLUSTER	10A	Grupo
START	10A	Interruptor del motor
SP1	15A	Fusible de repuesto
FRT HTD	15A	Defroster de la ventana
P/SEAT (PASS)	25A	Asiento eléctrico
SP4	15A	Fusible de repuesto
D/CLOCK	10A	Reloj digital
TAIL(LH)	10A	Luces de estacionamiento, luces de la matrícul, luces traseras
AUDIO	10A	Audio
WIPER	20A	Limpiaparabrisas
ROOM LP	10A	Luces superiores, luces de advertencia del borde de la puerta delantera
TAIL(RH)	10A	Luces de estacionamiento, luces de la matrícul, luces traseras
C/LIGHTER	15A	Encendedor de cigarrillos
EPS	10A	–

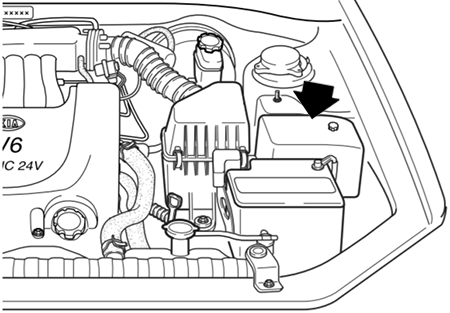

Compartimento del motor
Saque la cubierta de la caja de fusibles, girando hacia la izquierda la perilla plástica ubicada en la cubierta, hasta que se pueda sacar la cubierta.

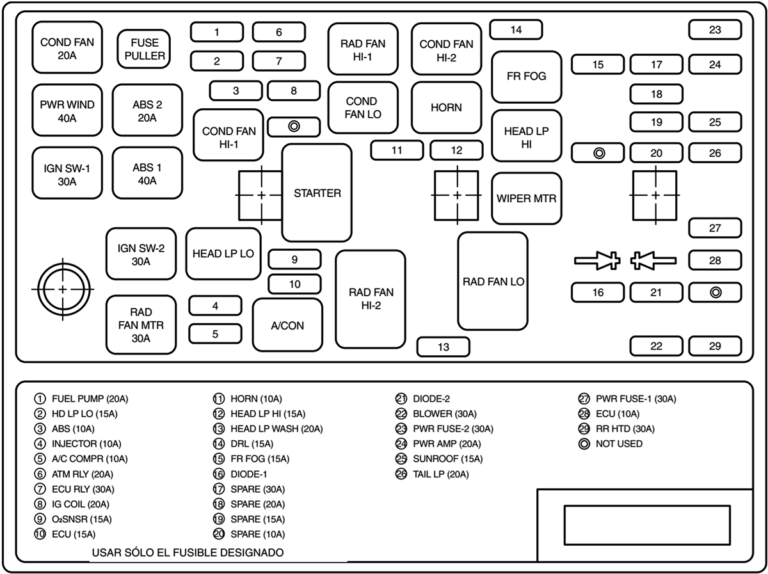

Diagrama de fusibles

Nombre	Amp.	Descripción
CONDFAN	20A	Ventilador del condensador
PWR WIND	40A	Ventana eléctrica
ABS 2	20A	ABS
IGN SW-1	30A	Interruptor de encendido
ABS 1	40A	ABS
IGN SW-2	30A	Interruptor de encendido
RAD FAN MTR	30A	Motor del ventilador del radiador
FUEL PUMP	20A	Bomba de combustible
HD LP LO	15A	Luces principales (BJ)
ABS	10A	ABS
INJECTOR	10A	Inyector
A/C COMPR	10A	Compresor del aire acondicionado
ATM RLY	20A	Relé ATM
ECU RLY	30A	Relé de la unidad de control del motor
IG COIL	20A	Bobina de encendido
O2 SNSR	15A	Sensor de oxígeno
ECU	15A	Unidad de control del motor
HORN	10A	Bocina
HEAD LP HI	15A	Luces principales (altas)
HEAD LP WASH	20A	–
DRL	15A	DRL
FR FOG	15A	Antinieblas delanteros
DIODE-1	–	Diodo 1
SPARE	30A	Fusible de repuesto
SPARE	20A	Fusible de repuesto
SPARE	15A	Fusible de repuesto
SPARE	10A	Fusible de repuesto
DIODE-2	–	Diodo 2
BLOWER	30A	Ventilador interior
PWR FUSE-2	30A	Fusible de energía 2
PWR AMP	20A	Amperio de energí
SUNROOF	15A	Sunroof
TAIL LP	20A	Luces traseras
PWR FUSE-1	30A	Fusible de energía 1
ECU	10A	ECU
RR HTD	30A	Desempañado de la luneta trasera

Diagrama de fusibles KIA Optima / Magentis (2005-2010)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Optima / Magentis (años del modelo 2005, 2006, 2007, 2008, 2009, 2010).

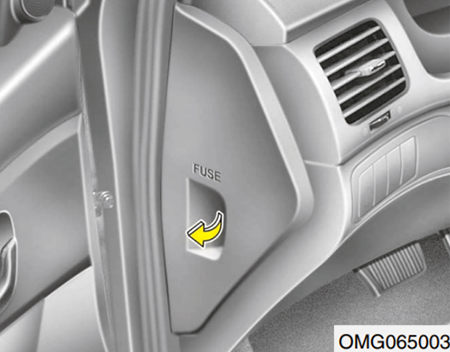

Compartimiento de pasajeros

Diagrama de fusibles

Nombre	Amp.	Circuito protegido
H/LP	10A	Faros
A/CON SW	10A	Sistema de aire acondicionado
START	10A	Motor de arranque
P/SEAT RH	30A	Asiento eléctrico (derecha)
P/WDW RH	25A	Elevalunas eléctrico (derecho)
WIPER	25A	Limpiaparabrisas delantero
MIRR HTD	10A	Calentador del retrovisor exterior
RR FOG	15A	Luz antiniebla trasera
P/SEAT LH	30A	Asiento eléctrico (izquierda)
P/WDW LH	25A	Elevalunas eléctrico (izquierda)
SPARE	10A	Fusible de repuesto
MODULE-2	10A	Grupo
W/DEICER	15A	Antihielo
TAIL RH	10A	Luz trasera (derecha)
TAIL LH	10A	Luz trasera (izquierda)
EPS	10A	Dirección asistida
A/CON	10A	Sistema de aire acondicionado
SAFETY PWR	20A	Elevalunas eléctrico de seguridad
A/BAG IND	10A	Aviso de airbag
A/BAG	15A	Airbag
DR LOCK	25A	Cierre centralizado de las puertas
SPARE	10A	Fusible de repuesto
CLUSTER	10A	Grupo
MODULE-1	10A	Zumbador del aviso de marcha atrás, conmutador ESP
HAZARD	15A	Intermitentes de emergencia
STOP LP	15A	Luz de freno
SPARE	15A	Fusible de repuesto
TELL TALE	10A	Reloj
T/LID OPEN	15A	Mecanismo de apertura del maletero
ADJ PEDAL	10A	RELÉ DE AJUSTE DEL PEDAL
SPARE	15A	Fusible de repuesto
T/SIG	10A	Intermitente
TPMS	10A	–
BLOWER MTR	10A	Ventilador, Sistema de aire acondicionado
MEMORY	15A	Grupo, ETACS, A/C, Reloj, Luz interior
AUDIO	15A	Equipo de sonido
C/LIGHTER	25A	Encendedor
D/CLOCK	10A	Reloj

Compartimento del motor

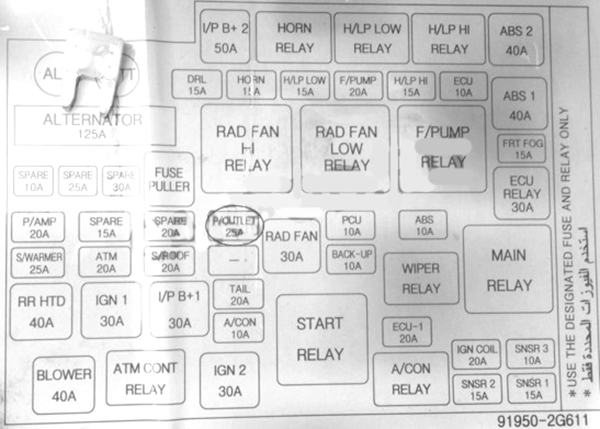

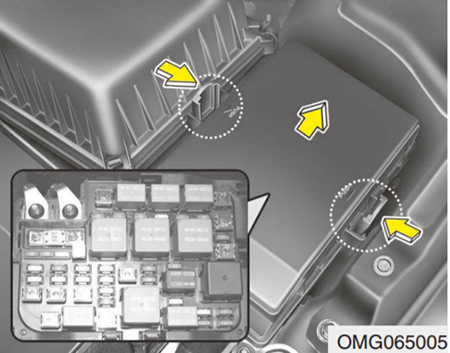

Retire la tapa de la caja de fusibles presionando sobre los pestillos de ambos lados y tirando hacia arriba

Diagrama de fusibles

Nombre	Amp.	Circuito protegido
l/P B+ 2	50A	B+ del panel
ABS 2	40A	ABS
DRL	15A	Luz diurna
HORN	15A	Bocina
H/LP LOW	15A	Faros (bajo)
F/PUMP	20A	Bomba de combustible
H/LP Hl	15A	Faros (alumbrado intensivo)
ECU	10A	Unidad de control del motor
ABS 1	40A	ABS
ALT	125A / 150A	Alternador
SPARE	10A	Fusible de repuesto
SPARE	15A	Fusible de repuesto
SPARE	20A	Fusible de repuesto
FRT FOG	15A	Luz antiniebla delantera
ECU RELAY	30A	Unidad de control del motor
POWER AMP	20A	Amplificador
SPARE	15A	Fusible de repuesto
SPARE	20A	Fusible de repuesto
P/OUTLET	25A	Enchufe
RAD FAN	30A / 40A	Relé del ventilador del radiador
PCU	10A	Sensores del sistema de control de tracción, TCU
ABS	10A	ABS
S/WARMER	25A	Calefacción en el asiento
ATM	20A	Control del cambio automático
S/ROOF	20A	Techo solar
SPARE	20A	Fusible de repuesto
BACK UP	10A	Luz de reserva
RR HTD	40A	Deshielo de la luneta trasera
IGN 1	30A	Encendido
B+	30A	B+ del panel
TAIL	20A	Luz trasera
A/CON	10A	Sistema de aire acondicionado
ECU-1	20A	Unidad de control del motor
IGN COIL	20A	Bobina de encendido
SNSR 3	10A	Sensores
BLOWER	40A	Ventilador
IGN 2	30A	Encendido
SNSR 2	15A	Sensores
SNSR 1	15A	Sensores
HORN RELAY	–	Relé de la bocina
HDLP_LOW RELAY	–	Faros (bajo)
RAD FAN_HI RELAY	–	Relé del ventilador del radiador
RAD FAN_LOW RELAY	–	Relé del ventilador del radiador
F/PUMP RELAY	–	Bomba de combustible
WIPER RELAY	–	Relé del limpiaparabrisas
MAIN RELAY	–	Relé principal
START RELAY	–	Relé del motor de arranque
ATM CONT RELAY	–	Relé de control de la caja de cambios automática
A/CON RELAY	–	Sistema de aire acondicionado
