Diagrama de fusibles KIA Opirus / Amanti (2003-2006)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Opirus / Amanti (años del modelo 2003, 2004, 2005, 2006).

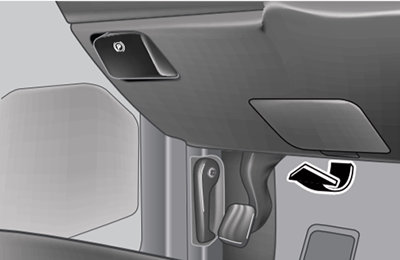

Compartimiento de pasajeros
Bajo el tablero de mandos, lado del conductor.

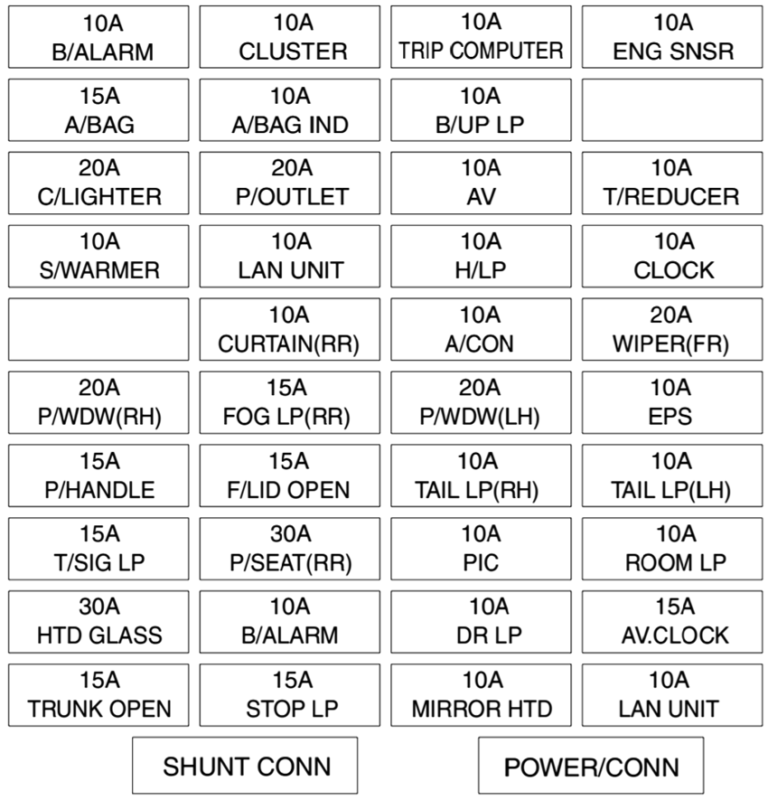

Diagrama de fusibles
| Nombre |
Amp. |
Circuito protegido |
| B/ALARM |
10A |
Alarma antirrobo |
| A/BAG |
15A |
Airbag |
| C/LIGHTER |
20A |
Encendedor |
| S/WARMER |
10A |
Calefacción del asiento |
| P/WDW(RH) |
20A |
Elevalunas (derecho) |
| P/HANDLE |
15A |
Dirección asistida |
| T/SIG LP |
15A |
Intermitente |
| HTD GLASS |
30A |
Parabrisas térmico |
| TRUNK OPEN |
15A |
Mecanismo de apertura del maletero |
| CLUSTER |
10A |
Grupo |
| A/BAG IND |
10A |
Indicador del airbag |
| P/OUTLET |
20A |
Toma eléctrica |
| LAN UNIT |
10A |
Unidad lan |
| CURTAIN(RR) |
10A |
Cortinilla eléctrica (trasera) |
| FOG LP(RR) |
15A |
Luz antiniebla trasera (trasera) |
| F/LID OPEN |
15A |
Mecanismo de apertura de la boca de llenado de combustible |
| P/SEAT(RR) |
30A |
Asiento eléctrico (trasero) |
| B/ALARM |
10A |
Alarma antirrobo |
| STOP LP |
15A |
Luz de freno |
| TRIP COMPUTER |
10A |
Ordenador de viaje |
| B/UP LP |
10A |
Luz de reserva |
| AV |
10A |
Equipo de sonido |
| H/LP |
10A |
Faros |
| A/CON |
10A |
Sistema de aire acondicionado |
| P/WDW(LH) |
20A |
Elevalunas eléctrico (izquierda) |
| TAIL LP(RH) |
10A |
Luz trasera (derecha) |
| PIC |
10A |
Tarjeta de identificación personal |
| DR LP |
10A |
Luz de cortesía de la puerta |
| MIRROR HTD |
10A |
Calentador del retrovisor exterior |
| ENG SNSR |
10A |
Sensores del sistema de control de la transmisión |
| T/REDUCER |
10A |
Reductor de tensión del cinturón de seguridad |
| CLOCK |
10A |
Reloj |
| WIPER(FR) |
20A |
Limpiaparabrisas (delantero) |
| EPS |
10A |
Dirección asistida |
| TAIL LP(LH) |
10A |
Luz trasera (izquierda) |
| ROOM LP |
10A |
Luz interior |
| “AV, CLOCK” |
15A |
Equipo de sonido, reloj |
| LAN UNIT |
10A |
Unidad lan |
| SHUNT CONN |
– |
Iluminación de los mandos |
| POWER/CONN |
– |
Conector de alimentación |

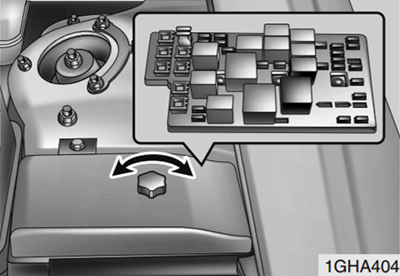

Compartimento del motor
Quite la tapa de la caja de fusibles soltando el tornillo que la sujeta, desenganchando la pestaña lateral e inclinando la tapa hacia el lado contrario
Diagrama de fusibles
| № |
Nombre |
Amp. |
Circuito protegido |
| 1 |
FUEL PUMP |
20A |
Bomba de combustible |
| 2 |
H/LP (LO-LH) |
15A |
Faros (luz de cruce izquierda) |
| 3 |
ABS |
10A |
Sistema antibloqueo de frenos |
| 4 |
INJECTOR |
10A |
Inyector |
| 5 |
A/CON COMP |
10A |
Compresor del aire acondicionado |
| 6 |
ATM RLY |
20A |
Relé de control de la caja de cambios automática |
| 7 |
ECU RLY |
20A |
Relé de la unidad de control del motor |
| 8 |
IGN COIL |
20A |
Bobina de encendido |
| 9 |
O2 SNSR |
15A |
Sensor de oxígeno |
| 10 |
ENG SNSR |
15A |
Sensores del sistema de control de la transmisión |
| 11 |
HORN |
15A |
Bocina |
| 12 |
TAIL LP |
20A |
Luz trasera |
| 13 |
H/LP WASHER |
20A |
Lavafaros |
| 14 |
ETS |
20A |
Acelerador electrónico |
| 15 |
FOG LP (FR) |
15A |
Luz antiniebla (delantera) |
| 16 |
H/LP (Hl) |
15A |
Faros (alumbrado intensivo) |
| 17 |
SPARE |
30A |
Fusible de repuesto |
| 18 |
SPARE |
20A |
Fusible de repuesto |
| 19 |
SPARE |
15A |
Fusible de repuesto |
| 20 |
SPARE |
10A |
Fusible de repuesto |
| 21 |
BLOWER MTR |
30A |
Motor del ventilador |
| 22 |
SUN ROOF |
20A |
Techo solar |
| 23 |
AMP |
20A |
Amplificador |
| 24 |
DRL |
15A |
Luz diurna |
| 25 |
H/LP (LO-RH) |
15A |
Faros (luz de cruce, derecha) |
| 26 |
P/FUSE-1 |
30A |
Todo el sistema eléctrico |
| 27 |
ECU |
10A |
Unidad de control del motor |
| 28 |
ECS |
15A |
Suspensión con control electrónico |
| ᴼ |
NOT USED |
– |
Sin uso |
| |
C/FAN |
20A |
Ventilador del condensador |
| |
P/SEAT (FR) |
30A |
Asiento eléctrico (delantero) |
| |
IGN SW-1 |
30A |
Llave de encendido |
| |
ABS 2 |
30A |
Sistema antibloqueo de frenos |
| |
ABS 1 |
30A |
Sistema antibloqueo de frenos |
| |
IGN SW-2 |
30A |
Llave de encendido |
| |
R/FAN |
30A |
Ventilador del radiador |
| |
H/LP (LO-LH) |
– |
Relé de los faros (luz de cruce, izquierda) |
| |
FUEL PUMP |
– |
Relé de la bomba de combustible |
| |
HORN |
– |
Relé de la bocina |
| |
START |
– |
Relé del motor de arranque |
| |
A/CON |
– |
Relé del aire acondicionado |
| |
A/CON FAN-1 |
– |
Relé del ventilador del aire acondicionado |
| |
H/LP (Hl) |
– |
Relé de los faros (alumbrado intensivo) |
| |
R/FAN |
– |
Relé del ventilador del radiador |
| |
FOG LP (FR) |
– |
Relé de la luz antiniebla (delantera) |
| |
TAIL LP |
– |
Relé de la luz trasera |
| |
WIPER (LO) |
– |
Relé del limpiaparabrisas (bajo) |
| |
A/CON FAN-2 |
– |
Relé del ventilador del aire acondicionado |
Cajas de relés

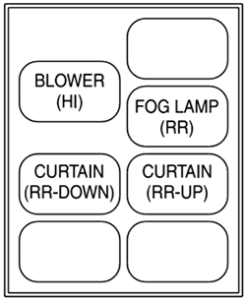

Caja del lado del acompañante

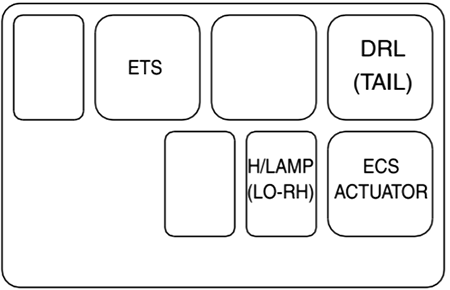

Compartimiento del motor
| Nombre |
Descripción |
| BLOWER (Hl) |
Relé del ventilador del aire acondicionado (arriba) |
| CURTAIN (RR-DOWN) |
Relé de la cortinilla eléctrica (atrás, abajo) |
| FOG LAMP (RR) |
Relé de las luces antiniebla (atrás) |
| CURTAIN (RR-UP) |
Relé de la cortinilla eléctrica (atrás, arriba) |
| ETS |
Relé del acelerador electrónico |
| DRL (TAIL) |
Relé de la luz diurna (luz trasera) |
| H/LAMP (LO-RH) |
Relé de los faros delanteros (cruce-derecha) |
| ECS ACTUATOR |
Relé del mando del sistema de control electrónico |
Diagrama de fusibles KIA Opirus / Amanti (2007-2009)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Opirus / Amanti (años del modelo 2007, 2008, 2009).
Compartimiento de pasajeros
Bajo el tablero de mandos, lado del conductor.

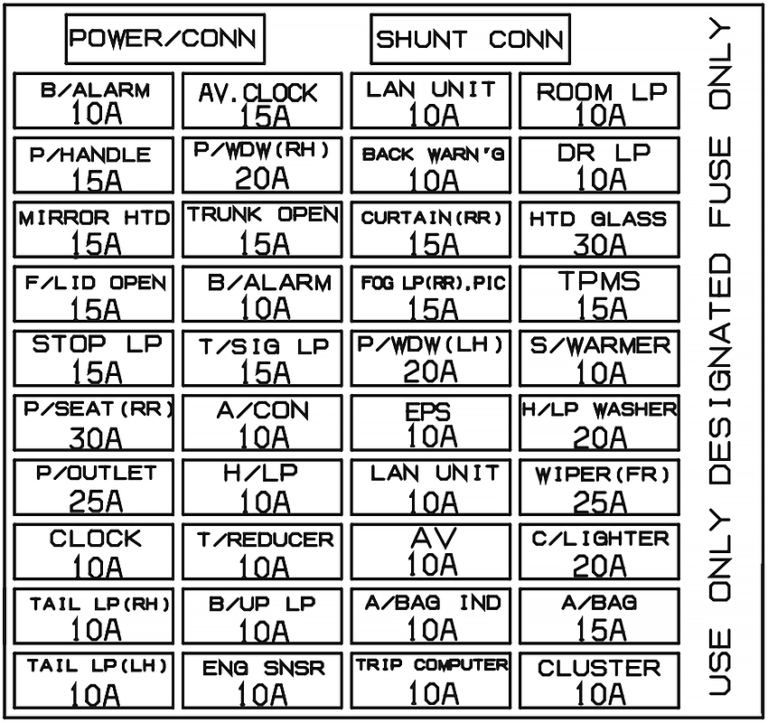

Diagrama de fusibles
| Nombre |
Amp. |
Circuito protegido |
| B/ALARM |
10A |
Alarma antirrobo |
| A/BAG |
15A |
Airbag |
| C/LIGHTER |
20A |
Encendedor |
| S/WARMER |
10A |
Calefacción del asiento |
| P/WDW(RH) |
20A |
Elevalunas (derecho) |
| P/HANDLE |
15A |
Dirección asistida |
| T/SIG LP |
15A |
Intermitente |
| HTD GLASS |
30A |
Parabrisas térmico |
| TRUNK OPEN |
15A |
Mecanismo de apertura del maletero |
| CLUSTER |
10A |
Grupo |
| A/BAG IND |
10A |
Indicador del airbag |
| P/OUTLET |
25A |
Toma eléctrica |
| LAN UNIT |
10A |
Unidad lan |
| CURTAIN(RR) |
15A |
Cortinilla eléctrica (trasera) |
| FOG LP(RR), PIC |
15A |
Luz antiniebla trasera (trasera), Tarjeta de identificación personal |
| F/LID OPEN |
15A |
Mecanismo de apertura de la boca de llenado de combustible |
| P/SEAT(RR) |
30A |
Asiento eléctrico (trasero) |
| B/ALARM |
10A |
Alarma antirrobo |
| STOP LP |
15A |
Luz de freno |
| TRIP COMPUTER |
10A |
Ordenador de viaje |
| B/UP LP |
10A |
Luz de reserva |
| AV |
10A |
Equipo de sonido |
| H/LP |
10A |
Faros |
| A/CON |
10A |
Sistema de aire acondicionado |
| P/WDW(LH) |
20A |
Elevalunas eléctrico (izquierda) |
| TAIL LP(RH) |
10A |
Luz trasera (derecha) |
| BACK WARN’G |
10A |
Sistema de aviso de marcha atrás |
| DR LP |
10A |
Luz de cortesía de la puerta |
| MIRROR HTD |
15A |
Calentador del retrovisor exterior |
| ENG SNSR |
10A |
Sensores del sistema de control de la transmisión |
| T/REDUCER |
10A |
Reductor de tensión del cinturón de seguridad |
| CLOCK |
10A |
Reloj |
| WIPER(FR) |
25A |
Limpiaparabrisas (delantero) |
| EPS |
10A |
Dirección asistida |
| TAIL LP(LH) |
10A |
Luz trasera (izquierda) |
| ROOM LP |
10A |
Luz interior |
| AV, CLOCK |
15A |
Equipo de sonido, reloj |
| LAN UNIT |
10A |
Unidad lan |
| TPMS |
15A |
– |
| H/LP WASHER |
20A |
Lavador de los faros principales |
| SHUNT CONN |
– |
Iluminación de los mandos |
| POWER/CONN |
– |
Conector de alimentación |
Compartimento del motor
Quite la tapa de la caja de fusibles soltando el tornillo que la sujeta, desenganchando la pestaña lateral e inclinando la tapa hacia el lado contrario.

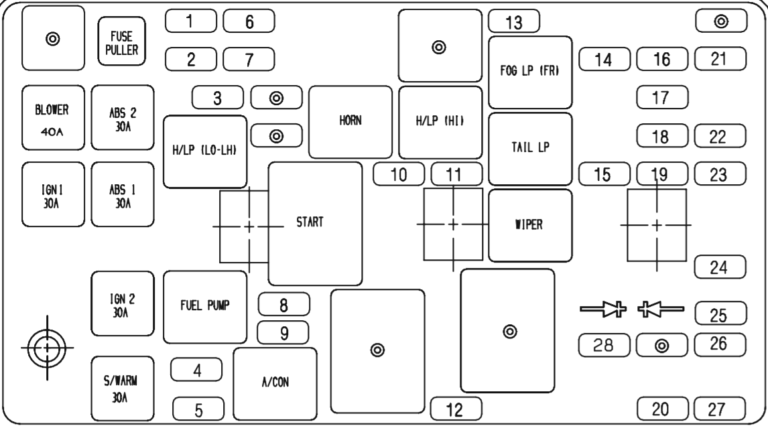

Diagrama de fusibles
| № |
Nombre |
Amp. |
Circuito protegido |
| 1 |
FUEL PUMP |
20A |
Bomba de combustible |
| 2 |
H/LP (LO-LH) |
15A |
Faros (luz de cruce izquierda) |
| 3 |
ABS |
10A |
Sistema antibloqueo de frenos |
| 4 |
IGN COIL |
15A |
Bobina de encendido |
| 5 |
A/CON COMP |
10A |
Compresor del aire acondicionado |
| 6 |
ATM |
20A |
Relé de control de la caja de cambios automática |
| 7 |
MAIN |
20A |
Relé de la unidad de control del motor |
| 8 |
O2 SNSR |
15A |
Sensor de oxígeno |
| 9 |
EGR |
15A |
Sensores del sistema de control de la transmisión |
| 10 |
HORN |
15A |
Bocina |
| 11 |
TAIL |
20A |
Luz trasera |
| 12 |
SUNROOF |
20A |
Techo solar |
| 13 |
P/SEAT (RH) |
20A |
Asiento eléctrico (derecho) |
| 14 |
FOG LP (FR) |
15A |
Luz antiniebla (delantera) |
| 15 |
H/LP (Hl) |
15A |
Faros (alumbrado intensivo) |
| 16 |
SPARE |
30A |
Fusible de repuesto |
| 17 |
SPARE |
20A |
Fusible de repuesto |
| 18 |
SPARE |
15A |
Fusible de repuesto |
| 19 |
SPARE |
10A |
Fusible de repuesto |
| 20 |
P/SEAT (LH) |
30A |
Asiento eléctrico (izquierda) |
| 21 |
AMP |
20A |
Amplificador |
| 22 |
DRL |
15A |
Luz diurna |
| 23 |
H/LP (LO-RH) |
15A |
Faros (luz de cruce, derecha) |
| 24 |
l/P B+ |
30A |
Todo el sistema eléctrico |
| 25 |
ECU |
10A |
Unidad de control del motor |
| 26 |
INJECTOR |
10A |
Inyector |
| 27 |
ECS |
15A |
Suspensión con control electrónico |
| 28 |
DIODE |
– |
– |
| |
BLOWER |
40A |
Motor del ventilador |
| |
IGN 1 |
30A |
Llave de encendido |
| |
ABS 2 |
30A |
Sistema antibloqueo de frenos |
| |
ABS 1 |
30A |
Sistema antibloqueo de frenos |
| |
IGN 2 |
30A |
Llave de encendido |
| |
S/WARM |
30A |
Calefacción del asiento |
| |
H/LP (LO-LH) |
– |
Relé de los faros (luz de cruce, izquierda) |
| |
FUEL PUMP |
– |
Relé de la bomba de combustible |
| |
HORN |
– |
Relé de la bocina |
| |
START |
– |
Relé del motor de arranque |
| |
A/CON |
– |
Relé del aire acondicionado |
| |
H/LP (Hl) |
– |
Relé de los faros (alumbrado intensivo) |
| |
FOG LP (FR) |
– |
Relé de la luz antiniebla (delantera) |
| |
TAIL LP |
– |
Relé de la luz trasera |
| |
WIPER |
– |
Relé del limpiaparabrisas |
| |
A/CON FAN-2 |
– |
Relé del ventilador del aire acondicionado |
| |
BATT |
60A |
Alternador, Batería |
| |
ALT |
150A |
Alternador |
| |
COOLING |
60A |
Ventilador de refrigeración |
