Diagrama de fusibles KIA Cee’d (2006-2012)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del KIA Cee’d / Ceed (ED; años del modelo 2006, 2007, 2008, 2009, 2010, 2011, 2012).

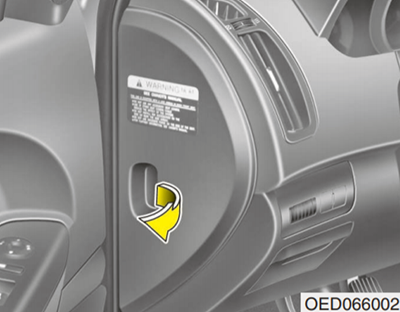

Compartimiento de pasajeros

Descripción del panel de fusibles

Descripción Amp. Circuito protegido
START 10A Arranque el solenoide del motor
A/CON SW 10A Sistema del aire acondicionado
HTD MIRR 10A Desempañadpr del retrovisor exterior
SEAT HTR 15A Calefactor del asiento
A/CON 10A Sistema del asiento calefactable
HEAD LAMP 10A Faro
FR WIPER 25A Limpiaparabrisas (delantero)
RR WIPER 15A Limpiaparabrisas trasero
DRL OFF Luces de circulación diurnas desactivadas
RR FOG 10A Faro antinibla (trasero)
P/WDW (LH) 25A Elevaluna eléctrico (izquierdo)
CLOCK 10A Reloj
C/LIGHTER 15A Mechero
DR LOCK 20A Techo solar, Bloqueo/desbloqueo de puertas
DEICER 20A Deshielo delantero
STOP 15A Interruptor de la luz de freno
ROOM LP 15A Luz del habitáculo
AUDIO 15A Audio, ordenador de abordo
T/LID 15A Portón trasero, retrovisor plegable
SAFETY P/WDW RH 25A Elevaluna eléctrico de seguridad (derecha)
SAFETY P/WDW LH 25A Elevalunas eléctrico de seguridad (izquierdo)
P/WDW (RH) 25A Elevalunas eléctrico (derecho)
P/OUTLET 15A Toma de corriente
T/SIG 10A Módulo del interruptor
A/BAG IND 10A Indicador del airbag
CLUSTER 10A Panel de instrumentos, TPMS
A/BAG 15A Airbag
TAIL RH 10A Luz trasera (derecha)
TAIL LH 10A Luz trasera (izquierda)
MDPS 15A Sistema de dirección asistida del motor
RR_P/OUTLET 15A Salida de potencia trasera
SPARE   Fusibles de repuesto

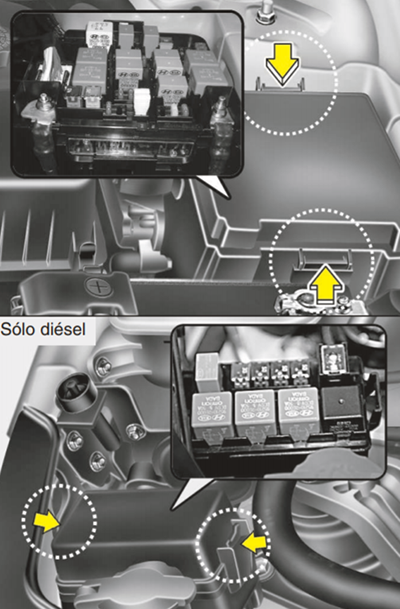

Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
Descripción del panel de fusibles
Description Amp. Circuito protegido
B+ 2 50A Caja de conexiones P/l (S/ROOF 20A, DR LOCK 20A, STOP 15A, T/LID 15A, conectorde potencia – ROOM 10A, AUDIO 15A, DEICER 15A, RR P/OUTLET 15A)
B+ 1 50A Caja de conexiones P/l (relé – elevalunas eléctrico, fusible – P/WDW LH 25A, P/WDW RH 25A, HAZARD 15A, RR FOG 10A, relé – piloto trasero, fusible – TAIL LH 10, TAIL RH 10A)
C/FAN 40A Relé ventilador (alto), relé ventilador (bajo)
ALT 125A / 150A Alternador
ABS 2 20A Módulo de control ABS, módulo de control ESP
ABS 1 40A Módulo de control ABS, módulo de control ESP
RR HTD 40A Caja de conexiones P/I (RR HTD RLY – Desempañador del retrovisor exterior)
BLOWER 40A Motor del ventilador
MDPS 80A Módulo de la dirección asistida por accionamiento del motor
IGN 2 40A Interruptor de encendido (IG2, START)
ECU 4 20A ECU, ISA, EEGR
F/PUMP 15A Relé de la bomba del combustible
IGN 1 30A Interruptor de encendido (IG1, ACC)
H/LP 20A Faros (carretera)
F/FOG 15A Faro antiniebla delantero
HORN 15A Bocina
H/LP LO RH 10A Faro DCH
H/LP LO LH 10A Faro IZQ, tablero de instrumentos (IND. luces cruce)
ABS 10A Módulo de control ABS, módulo de control ESP
ECU 10A Diesel – TCM, ECU, TCU
Gasolina – ECM, PCM, ECU, PCU
ECU 3 10A ECU
ECU 2 10A ECU / Condensador, bobina de encendido
ECU 1 10A / 30A Diesel – ECM, ECU, TCU
Gasolina – ECM, PCM, ECU, PCU
INJ 15A Diesel – Actuador EGR eléctrico, actuador VGT Gasolina – Inyector 1 – 4
SNSR 2 15A Diesel – Relé A/A, relé ventilador (alto/bajo), sensor lambda, relé del calefactor de aire, inmovilizador.
Gasolina – Relé A/A, relé del ventilador (alto/bajo), sensor de posición del árbol de levas, válvula de solenoide de purga del cánister, válvula de control del aceite, sensor de oxígeno arriba/abajo, inmovilizador
SNSR 1 10A Sensor de oxígeno
A/CON 10A Relé del aire acondicionado
SNSR 10A ECU, TCU
B/UP 10A Luz de marcha atrás
BATT SNSR 10A Sensor de batería
SPARE   Fusibles de repuesto
HAZARD 15A Luz de emergencia

Caja diesel

Description Amp. Circuito protegido
GLOW 80A Bobina, calefactor de aire
PTC HTR 1 50A Calefactor PTC 1
PTC HTR 2 50A Calefactor PTC 2
PTC HTR 3 50A Calefactor PTC 3
FUEL FILTER 30A Filtro de combustible (calefactor)

Diagrama de fusibles KIA Cee’d (2013-2018)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Cee’d (años del modelo 2013, 2014, 2015, 2016, 2017, 2018).

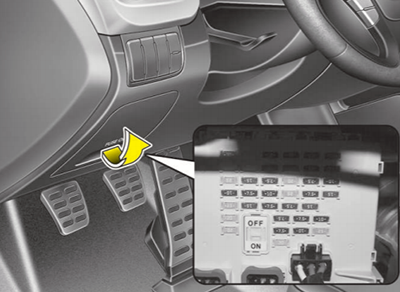

Compartimiento de pasajeros

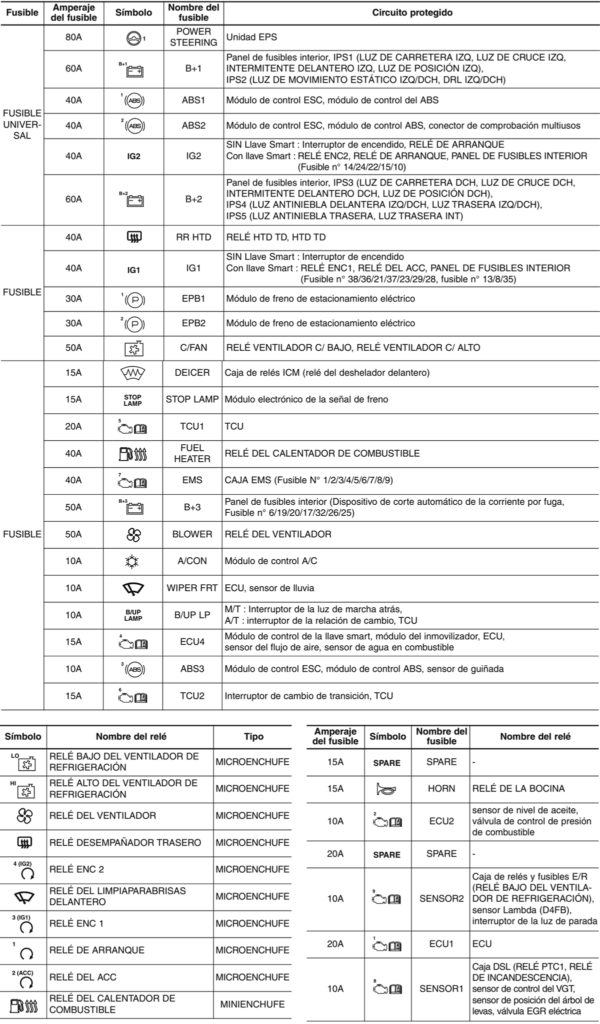

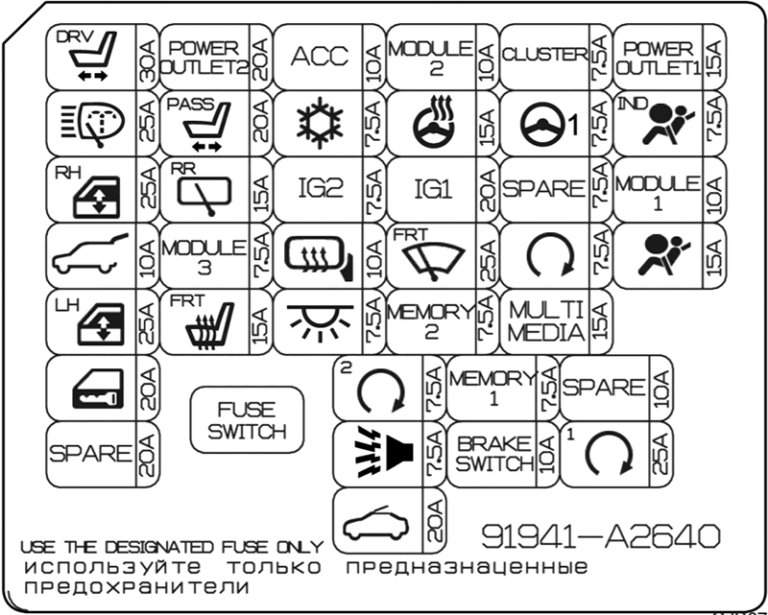

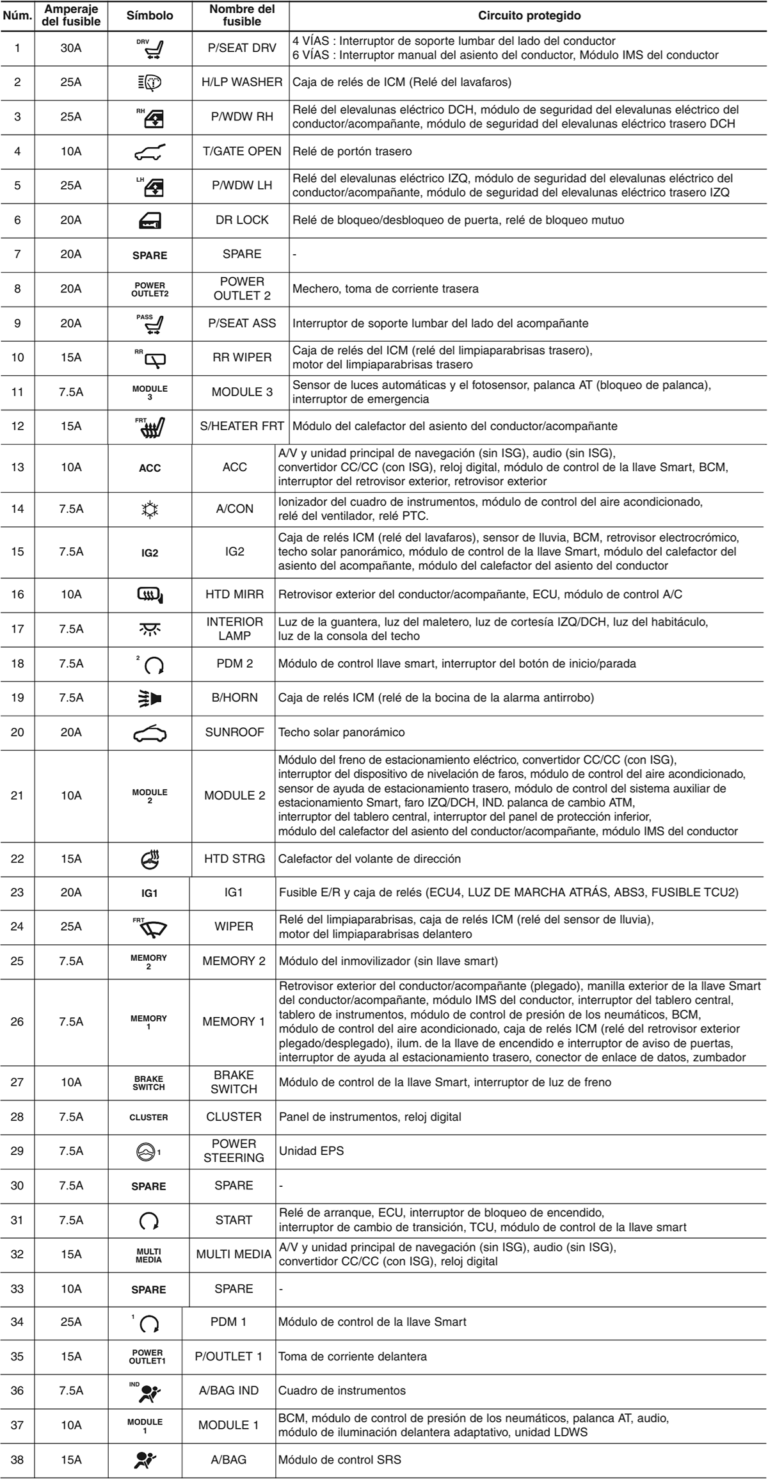

Diagrama de fusibles

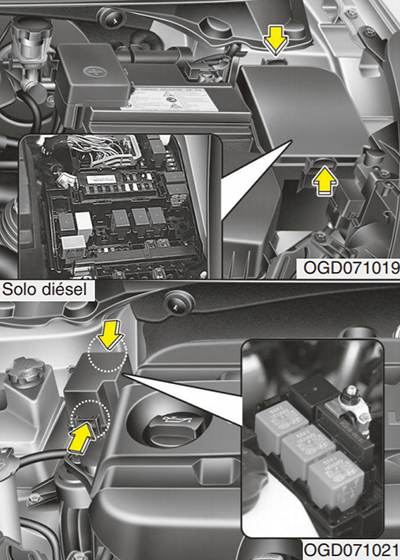

Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

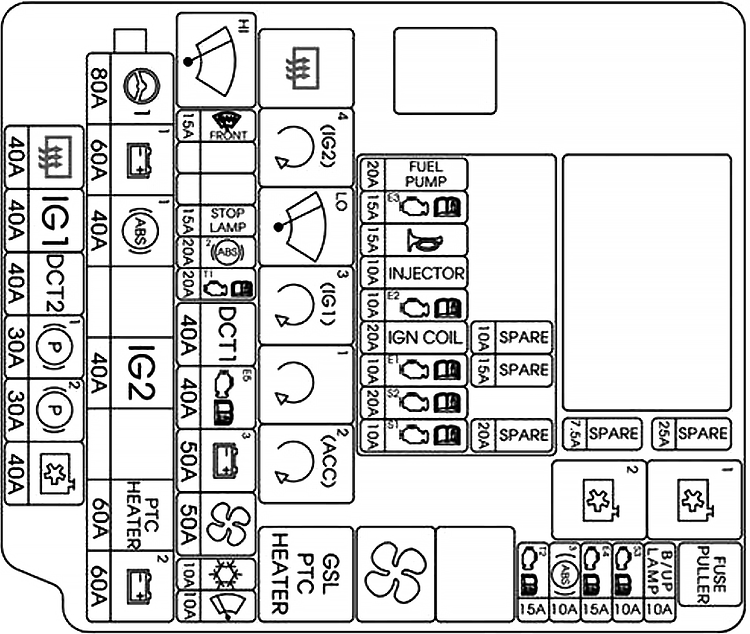

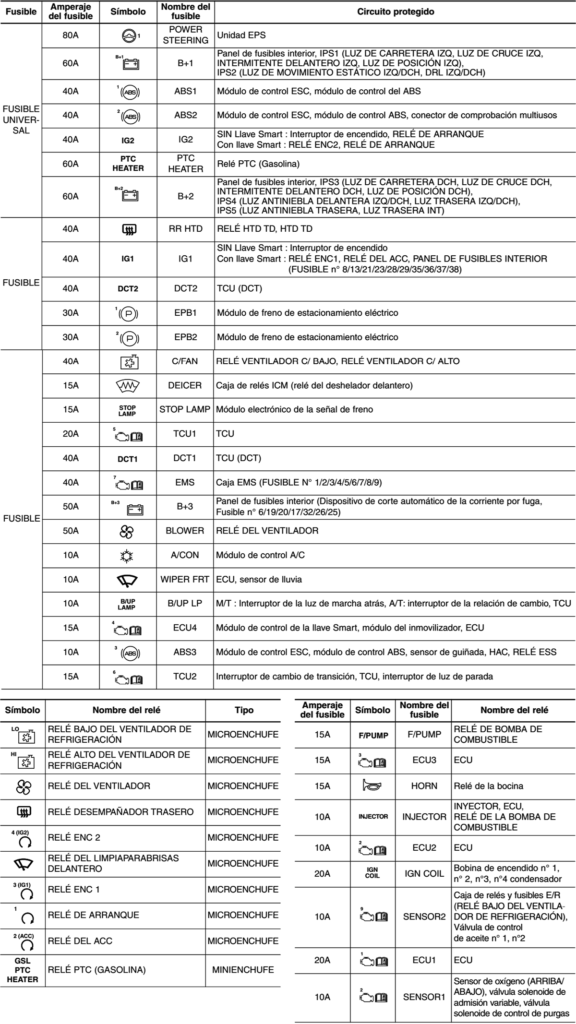

Gasolina MPI, GDI

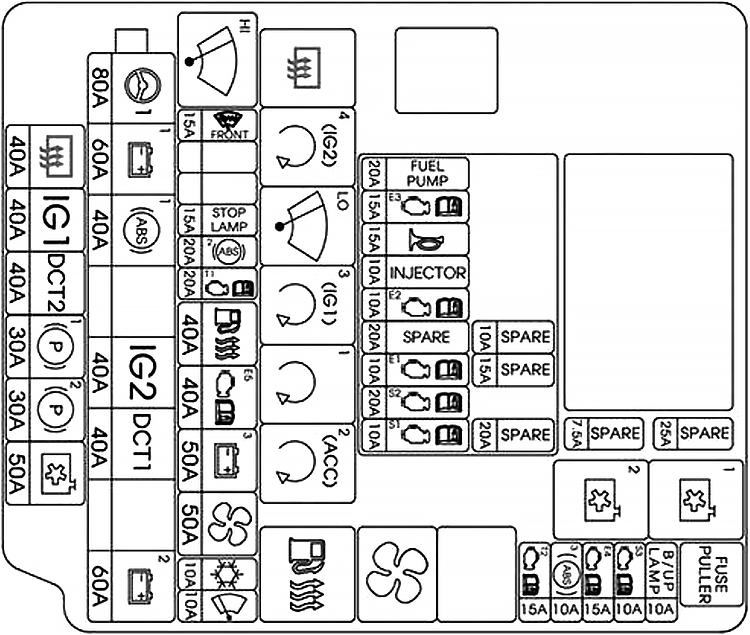

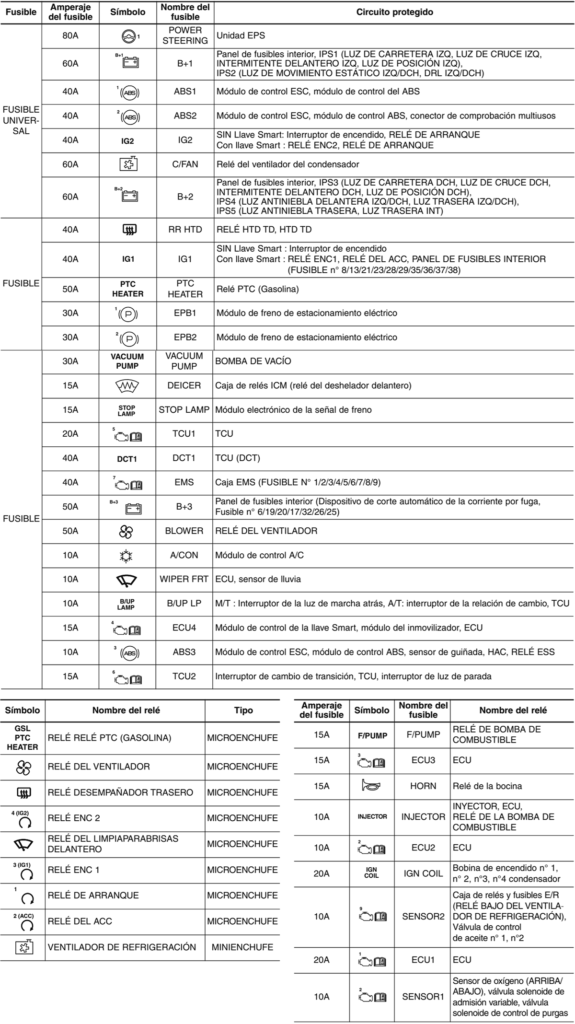

Gasolina T-GDI

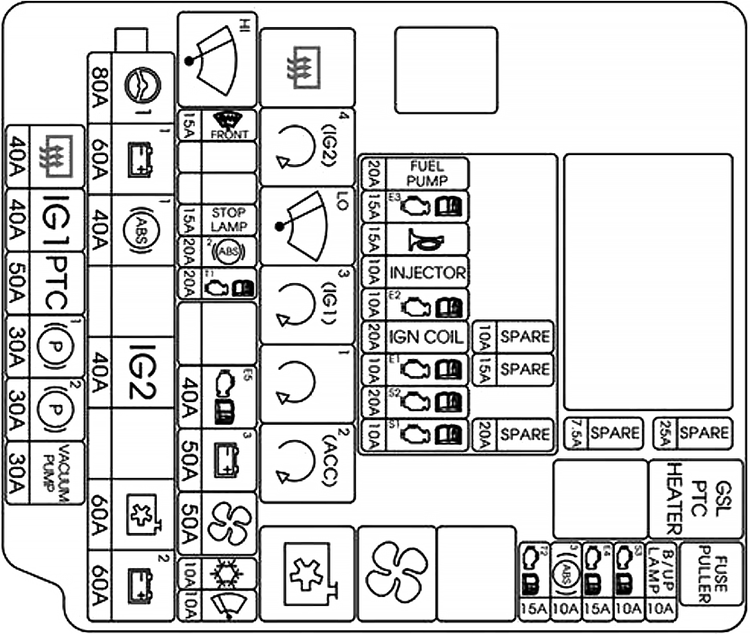

Diesel

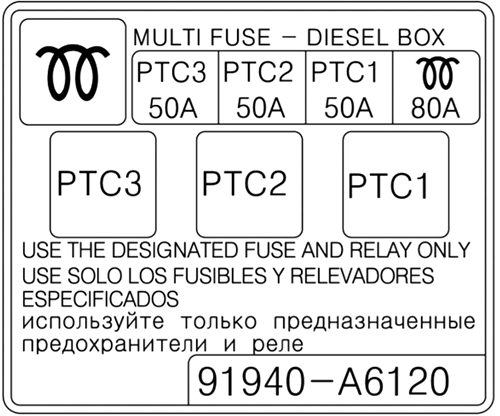

Sólo motor diesel

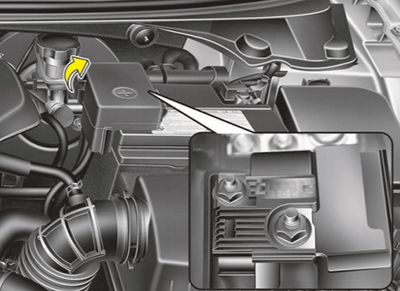

Fusible principal
