Diagrama de fusibles Hyundai Sonata (2002-2004)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Sonata (EF) (años del modelo 2002, 2003, 2004).

Compartimiento de pasajeros
La caja de conexiones en el tablero de instrumentos para las luces u otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdo del puesto del conductor.

Diagrama de fusibles

Nombre	Amp.	SELEMENTOS PROTEGIDOS
RR HTD IND	10A	Desempañador ventana trasera, calefactor retrovisor externo
HAZARD	10A	Luz de emergencia, luz intermitente
RR FOG	15A	Faro antiniebla trasero
A/CON	10A	Sistema de aire acondicionado
ETACS	10A	ETACS, sistema de entrada sin llave, sistema de cierre de las puertas
DR LOCK	15A	Cierre de las puertas eléctrico
P/SEAT	25A	Electricidad asiento
T/LID OPEN	15A	Abertura maletero
STOP LP	15A	Luces de parada
H/LP	10A	Faro
A/BAG IND	10A	Airbag
T/SIG	10A	Luz intermitente
A/CON SW	10A	Sistema de aire acondicionado
ACC SOCKET	15A	Toma de corriente
S/HTR	15A	Calefacción asiento
A/BAG	15A	Airbag
B/UP	10A	Luz trasera superior
CLUSTER	10A	Cuadro de instrumentos
START	10A	Conmutador del motor
SP1	15A	Fusible de repuesto
SP2	15A	Fusible de repuesto
P/SEAT (Rl-h	25A	Mecánica del asiento
SP4	15A	Fusible de repuesto
D/CLOCK	10A	Reloj digital
TAIL(LH)	10A	Luces de posición, luces de la matrícula, luces traseras Audio
AUDIO	10A	Limpiaparabrisas
WIPER	20A	Luces interiores, luces de advertencia del borde de la puerta
ROOM LP	10A	delantera
TAIL(RH)	10A	Luces de posición, luces de la matrícula, luces traseras
C/LIGHTER	15A	Mechero
EPS	10A

Compartimento del motor
La caja de conexiones debajo del capó está en una posición al lado de la batería.

Diagrama de fusibles

Nombre	Amp.	ELEMENTOS PROTEGIDOS
COND FAN	20A	Ventilador del condensador
PWR WIND	40A	Ventana eléctrica
ABS 2	20A	ABS
IGN SW-1	30A	Conmutador de arranque
ABS 1	40A	ABS
IGN SW-2	30A	Conmutador de arranque
RAD FAN MTR	30A	Motor del ventilador del radiador
FUEL PUMP	20A	Bomba de combustible
HD LP LO	15A	Faros (cortos)
ABS	10A	ABS
INJECTOR	10A	Inyector
A/C COMPR	10A	Compresor aire acondicionado
ATM RLY	20A	Relé ATM
ECU RLY	30A	Relé de la unidad de control del motor
IG COIL	20A	Bobina de encendido
O2 SNSR	15A	Sensor oxígeno
ECU	15A	Unidad de control del motor
HORN	10A	Bocina
HEAD LP Hl	15A	Faros (largos)
HEAD LP WASH	20A	–
DRL	15A	DRL
FR FOG	15A	Faros antiniebla delanteros
DIODE-1	.	Diodo 1
SPARE	30A	Fusible de repuesto
SPARE	20A	Fusible de repuesto
SPARE	15A	Fusible de repuesto
SPARE	10A	Fusible de repuesto
DIODE-2	–	Diodo 2
BLOWER	30A	Calefactor
PWR FUSE-2	30A	Fusible electr. 2
PWR AMP	20A	Amperaje electr.
SUNROOF	15A	Techo corredizo
TAIL LP	20A	Luces traseras
PWR FUSE-1	30A	Fusible electr. 1
ECU	10A	ECU
RR HTD	30A	Desempañador ventana trasera

Diagrama de fusibles Hyundai Sonata (2005-2008)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Sonata (NF) (años del modelo 2005, 2006, 2007, 2008).

Compartimiento de pasajeros
La caja de fusibles correspondiente a las luces y otros dispositivos eléctricos se encuentra en el lado izquierdo del panel de instrumentos en el lado del conductor.

Diagrama de fusibles

№	Amp.	COMPONENTES PROTEGIDOS
1	15A	(Repuesto)
2	15A	Interruptor calefacción asientos
3	10A	BCM (módulo control carrocería), módulo control techo solar, retrovisor electrónico de cromo
4	10A	Módulo EPS, relé difusor alto, sensor humedad
5	20A	Mechero
6	15A	(Repuesto)
7	10A	Alumbrado, derecha: luz matrícula, piloto combinado trasero, faro, luz guantera
8	10A	Relé faro antiniebla, izquierda: luz matrícula, piloto combinado trasero, faro
9	10A	Relé lavafaros, accionador de nivelación del faro derecho
10	10A	Módulo de control DRL, relé faro, sensor AQS y del ambiente, accionador de nivelación del faro izquierdo
11	25A	Limpia y lavaparabrisas
12	10A	Módulo control A/A
13	15A	Módulo control SRS, interruptor airbag pasajero
14	20A	Toma frontal para accesorio, tomacorriente trasero
15	10A	Reloj digital, audio, módulo de control de bloqueo de cambio del A/A, retrovisor eléctrico exterior y doblado del mismo
16	25A	Módulo ventanilla de seguridad
17	15A	(Repuesto)
18	10A	Módulo de control de bloqueo de cambio del A/A
19	25A	Interruptor principal elevalunas eléctrico, interruptor luneta trasera izquierda eléctrica
20	30A	Interruptor principal elevalunas eléctrico, interruptor luneta derecha eléctrica
21	20A	Audio amp
22	20A	Relé bloqueo/desbloqueo puertas
23	10A	Interruptor de emergencia, relé de emergencia
24	30A	Interruptor manual asiento eléctrico (conducción derecha)
25	10A	Tablero de instrumentos
26	10A	Interruptor de emergencia
27	10A	BCM (módulo control carrocería), tablero de instrumentos, sensor del intervalo de intermitencia, interruptor ESP
28	15A	(Repuesto)
29	10A	Relé alarma antirrobo
30	15A	(Repuesto)
31	15A	Relé piloto antiniebla
32	15A	Relé puerta maletero, interruptor compuerta llenado combustible y puerta maletero
33	15A	(Repuesto)
34	30A	Interruptor manual asiento eléctrico
35	10A	Interruptor modo deportivo, solenoide de la llave
36	10A	Módulo de control A/A, motor retrovisor exterior y plegado del mismo
P/CONN.1	15A	Audio
P/CONN.2	15A	BCM (módulo control carrocería), reloj digital, tablero de instrumentos, módulo de control A/A, luces de cortesía

Compartimento del motor

Diagrama de fusibles

№	Nombre	Amp.	COMPONENTES PROTEGIDOS
	ABS.1	40A	Módulo de control ABS/ESP, conector de control multiusos
	ABS.2	20A	Módulo de control ABS/ESP, conector de control multiusos
	l/P B+1	40A	Fusibles 23, 24, 30, 31, 32, 33, 34, 35
	RR HTD	40A	Relé desempañador
	BLOWER	40A	Relé ventilador
	P/WDW	40A	Relé elevalunas eléctrico, fusible 16
	IGN.2	40A	Relé de puesta en marcha, interruptor de encendido (IG2, START)
	ECU RLY	30A	Relé de la unidad de control del motor
	l/P B+2	30A	Conector de potencia 1/2, fusibles 21, 22
	IGN.1	30A	Interruptor encendido (ACC, IG1)
	ALT	150A	Vínculo fusible (ABS, 1, ABS. 2, HTD TRAS, DIFUSOR)
	MDPS	100A	(Repuesto)
1	HORN	15A	Relé claxon
2	TAIL	20A	Relé piloto trasero
3	ECU	10A	PCM
4	IG1	10A	(Repuesto)
5	DRL	15A	Relé sirena, módulo de control DRL
6	FR FOG	15A	Relé faro antiniebla
7	A/CON	10A	Relé A/A
8	F/PUMP	20A	Relé de la bomba del combustible
9	DIODE	–	(Repuesto)
10	ATM	20A	Relé de control ATM
11	STOP	15A	Relé luz de freno
12	H/LP LO RH	15A	(Repuesto)
13	SUN ROOF	15A	Módulo de control del techo solar
14	H/LP WASHER	20A	Motor del lavafaros
15	H/LP Hl	20A	Relé faro (largas)
16	ECU	10A	(Repuesto)
17	SNSR.2	10A	Sensor de oxígeno, relé de la bomba del combustible
18	SNSR.1	15A	Sensor de flujo del aire, sensor de la posición del árbol del cigüeñal/árbol de levas, válvula de control del aceite, SMATRA
19	SNSR.3	15A	Relé A/A, relé del ventilador refrigerante, inyectores
20	B/UP	10A	Interruptor luz de marcha atrás, generador de impulsos, sensor velocidad vehículo
21	IGN COIL	20A	Bobinas de encendido, condensador
22	ECU (IG1)	10A	PCM
23	H/LP LO	20A	Relé faro (cortas)
24	ABS	10A	Módulo de control ABS/ESP, conector de control multiusos

Diagrama de fusibles Hyundai Sonata (2009-2010)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Sonata (NF) (años del modelo 2009 y 2010).

Compartimiento de pasajeros

Diagrama de fusibles

№	Nombre	Amp.	Componentes protegidos
1	SPARE	15A	(Repuesto)
2	SPARE	15A	(Repuesto)
3	ETACS	10A	BCM (módulo control carrocería), módulo control techo solar, retrovisor electrónico de cromo
4	ESP	10A	Módulo EPS, relé difusor alto, sensor humedad
5	C/LIGHTER	20A	Mechero
6	SPARE	15A	(Repuesto)
7	TAIL RH	10A	Alumbrado, derecha: luz matrícula, piloto combinado trasero, faro, luz guantera
8	TAIL LH	10A	Relé faro antiniebla, izquierda: luz matrícula, piloto combinado trasero, faro
9	IONIZER	10A	Relé lavafaros
10	H/LP	10A	Módulo de control DRL, relé faro, sensor AQS y del ambiente, accionador de nivelación del faro izquierdo
11	WIPER	25A	Limpia y lavaparabrisas
12	A/CON	10A	Módulo control A/A
13	A/BAG	15A	Módulo control SRS, interruptor airbag pasajero
14	P/OUTLET	20A	Toma frontal para accesorio, tomacorriente trasero
15	D/CLOCK	10A	Reloj digital, audio, módulo de control de bloqueo de cambio del A/A, retrovisor eléctrico exterior y doblado del mismo
16	SAFETY PWR	25A	Módulo ventanilla de seguridad
17	ECS	15A	ECS
18	ATM KEY LOCK	10A	Módulo de control de bloqueo de cambio del A/A
19	P/WDW RR LH	25A	Interruptor principal elevalunas eléctrico, interruptor luneta trasera izquierda eléctrica
20	P/WDW RH	30A	Interruptor principal elevalunas eléctrico, interruptor luneta derecha eléctrica
21	P/AMP	20A	Audio amp
22	DR LOCK	20A	Relé bloqueo/desbloqueo puertas
23	HAZARD	10A	Interruptor de emergencia, relé de emergencia
24	P/SEAT RH	30A	Interruptor manual asiento eléctrico (conducción derecha)
25	A/BAG IND	10A	Tablero de instrumentos
26	T/SIG	10A	Interruptor de emergencia
27	CLUSTER	10A	BCM (módulo control carrocería), tablero de instrumentos, sensor del intervalo de intermitencia, interruptor ESP, Calefacción del asiento
28	AGCS	10A	AGCS
29	START	10A	Relé alarma antirrobo
30	PEDAL ADJ	15A	(Repuesto)
31	ECS/RR FOG	15A	Relé piloto antiniebla
32	T/LID OPEN	15A	Relé puerta maletero, interruptor compuerta llenado combustible y puerta maletero
33	S/HTR	15A	Interruptor de calefacción del asiento
34	P/SEAT LH	30A	Interruptor manual asiento eléctrico
35	SPORT MODE	10A	Interruptor modo deportivo, solenoide de la llave
36	MIRR HTD	10A	Módulo de control A/A, motor retrovisor exterior y plegado del mismo
	P/CONN.1	15A	Audio
	P/CONN.2	15A	BCM (módulo control carrocería), reloj digital, tablero de instrumentos, módulo de control A/A, luces de cortesía

Compartimento del motor
Desconecte el cable del borne negativo de la batería. Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

Diagrama de fusibles

№	Nombre	Amp.	Componentes protegidos
	ABS.1	40A	Módulo de control ABS/ESP, conector de control multiusos
	ABS.2	20A	Módulo de control ABS/ESP, conector de control multiusos
	l/P B+1	40A	Fusibles 23, 24, 30, 31,32, 33, 34, 35
	RR HTD	40A	Relé desempañador
	BLOWER	40A	Relé ventilador
	P/WDW	40A	Relé elevalunas eléctrico, fusible 16
	IGN.2	40A	Relé de puesta en marcha, interruptor de encendido (IG2, START)
	ECU RLY	30A	Relé de la unidad de control del motor
	l/P B+2	30A	Conector de potencia 1/2, fusibles 21,22
	IGN.1	30A	Interruptor encendido (ACC, IG1)
	ALT	150A	Vínculo fusible (ABS, 1, ABS. 2, HTD TRAS, DIFUSOR)
1	HORN	15A	Relé claxon
2	TAIL	20A	Relé piloto trasero
3	ECU	10A	PCM
4	IG1	10A	DSLTCU
5	DRL	15A	Relé sirena, módulo de control DRL
6	FR FOG	15A	Relé faro antiniebla
7	A/CON	10A	Relé A/A
8	F/PUMP	20A	Relé de la bomba del combustible
9	DIODE	–	(Repuesto)
10	ATM	20A	Relé de control ATM, TCU
11	STOP	15A	Interruptor luz de freno
12	H/LP LO RH	15A	(Repuesto)
13	S/ROOF	15A	Módulo de control del techo solar
14	H/LP WASHER	20A	Motor del lavafaros
15	H/LP Hl	20A	Relé faro (largas)
16	ECU	10A	DSL, TCU, ALT
17	SNSR.2	10A	Sensor de oxígeno, relé de la bomba del combustible
18	SNSR.1	15A	Sensor de flujo del aire, sensor de la posición del árbol del cigüeñal/árbol de levas, válvula de control del aceite, SMATRA
19	SNSR.3	15A	Relé A/A, relé del ventilador refrigerante, inyectores
20	B/UP	10A	Interruptor luz de marcha atrás, generador de impulsos, sensor velocidad vehículo
21	IGN COIL	20A	Bobinas de encendido, condensador
22	ECU (IG1)	10A	PCM, generador de impulsos
23	H/LP LO	20A	Relé faro (cortas)
24	ABS	10A	Módulo de control ABS/ESP, conector de control multiusos

Caja diesel

Descripción	Amp.	Componentes protegidos
GLOW PLUG FUSIBLE LINK	80A	Bujía de incandescencia, Calefactor de aire
PTC HEATER #1 FUSIBLE LINK	50A	Calefactor PTC 1
PTC HEATER #2 FUSIBLE LINK	50A	Calefactor PTC 2
PTC HEATER #3 FUSIBLE LINK	50A	Calefactor PTC 3
FUEL FILTER HEATER FUSIBLE LINK	40A	Calefactor del filtro de combustible
GLOW PLUG RELAY	–	Relé de la bujía de incandescencia
PTC HEATER RELAY #1	–	Relé del calefactor PTC 1
PTC HEATER RELAY #2	–	Relé del calefactor PTC 2
PTC HEATER RELAY #3	–	Relé del calefactor PTC 3
FUEL FILTER HEATER RELAY	–	Relé del calentador del filtro de combustible

Diagrama de fusibles Hyundai Sonata (2011-2014)

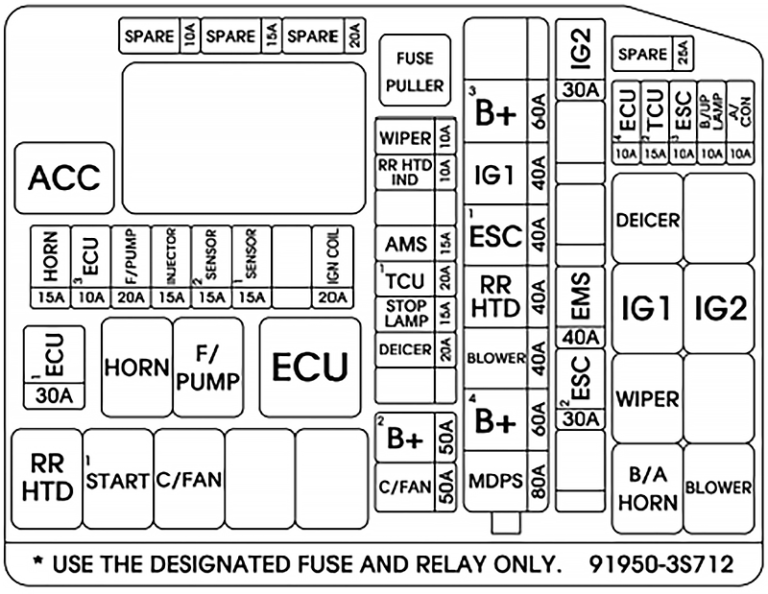

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Sonata / i45 (YF) (años del modelo 2011, 2012, 2013, 2014).

Compartimiento de pasajeros
