Diagrama de fusibles Hyundai i10 (2014-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i10 (IA) (años del modelo 2014, 2015, 2016, 2017, 2018).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2014-2018_p1u_fusibles-1.png)

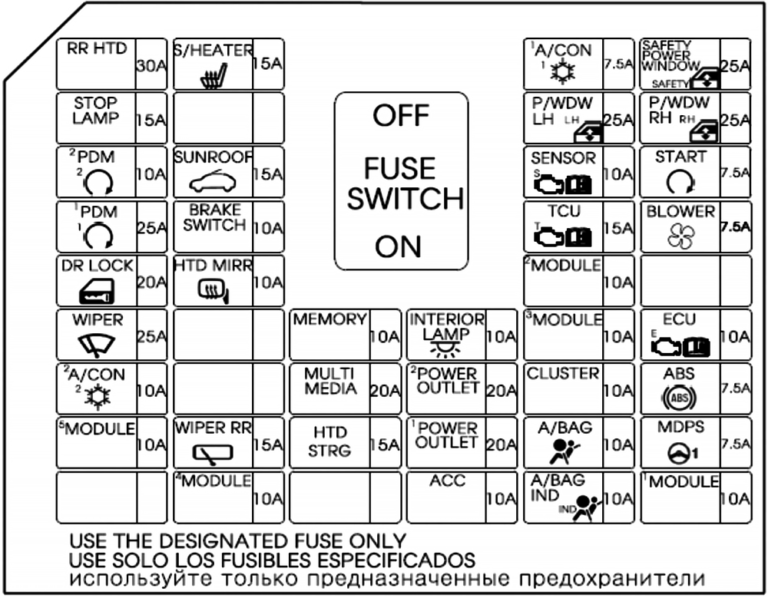

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2014-2018_p1a_fusibles-613x1024-3.png)
Compartimento del motor
Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2014-2018_m1u_fusibles-4.png)

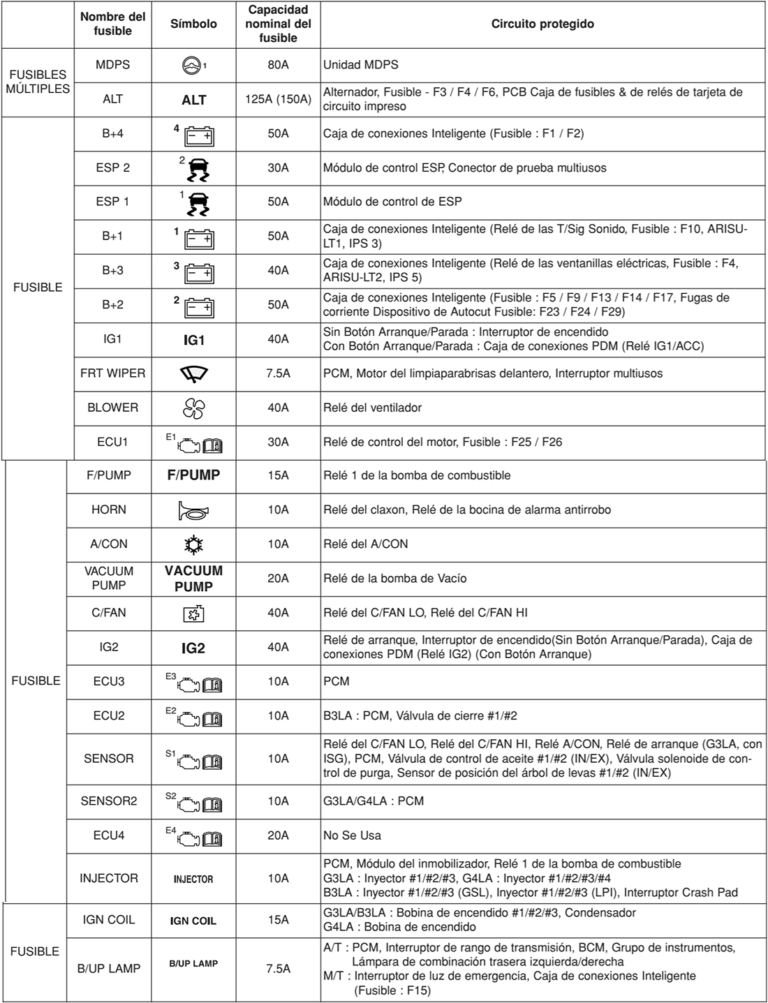

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2014-2018_m1_fusibles-768x388-5.png)
№ |
Nombre de relé |
Tipo |
1 |
RELÉ DEL VENTILADOR |
PCB MICRO |
2 |
RELÉ DEL MAIN (CONTROL DEL MOTOR) |
PCB MICRO |
3 |
RELÉ 1 DE LA BOMBA DE COMBUSTIBLE |
PCB MINI |
4 |
RELÉ DE FAROS DELANTEROS (ALTOS) |
PCB MICRO |
5 |
RELÉ DE FAROS DELANTEROS (BAJOS) |
PCB MICRO |
6 |
RELÉ DE LA BOMBA DE VACÍO |
PCB MINI |
7 |
RELÉ DE LA BOCINA DE ALARMA ANTIRROBO |
PCB MINI |
8 |
RELÉ DEL A/CON |
PCB MINI |
9 |
RELÉ DEL CLAXON |
PCB MINI |
10 |
RELÉ DE C/FAN (BAJOS) |
PCB MICRO |
11 |
RELÉ DE C/FAN (ALTOS) |
PCB MICRO |
12 |
RELÉ DE ARRANQUE |
PCB MICRO |
Fusible principal
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2014-2018_m2u_fusibles-7.png)
Diagrama de fusibles Hyundai i10 (2020-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i10 (AC3) (años del modelo 2020, 2021).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2020-2021_p1u_fusibles-300x195-1.png)

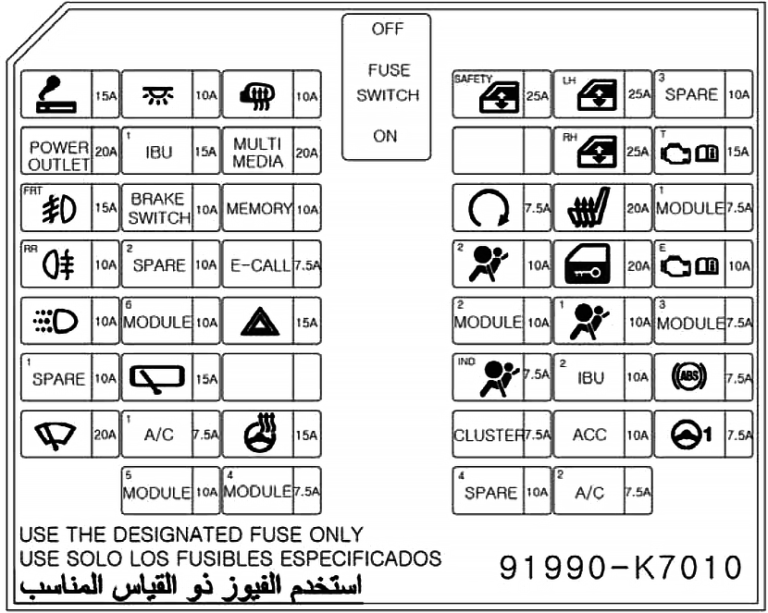

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2020-2021_p1a_fusibles-646x2048-3.png)
Compartimento del motor
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2020-2021_m1u_fusibles-300x195-4.png)

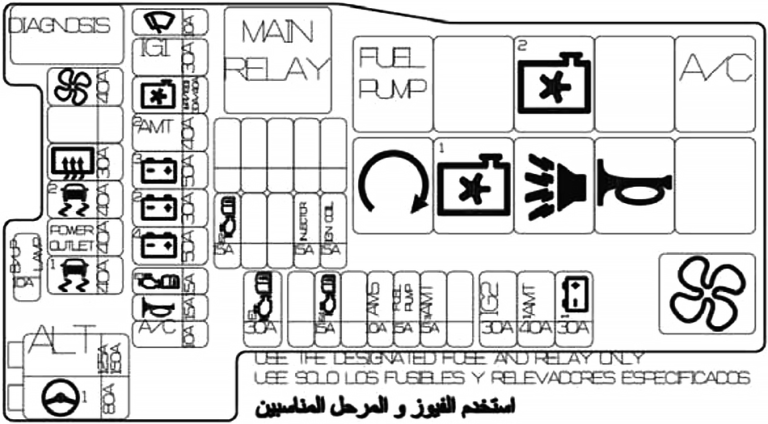

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2020-2021_m1a_fusibles-562x1536-6.png)
Diagrama de fusibles Hyundai Grand i10 (2017-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Grand i10 (BA) (años del modelo 2017, 2018, 2019, 2020).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2014-2018_p1u_fusibles-1-1.png)

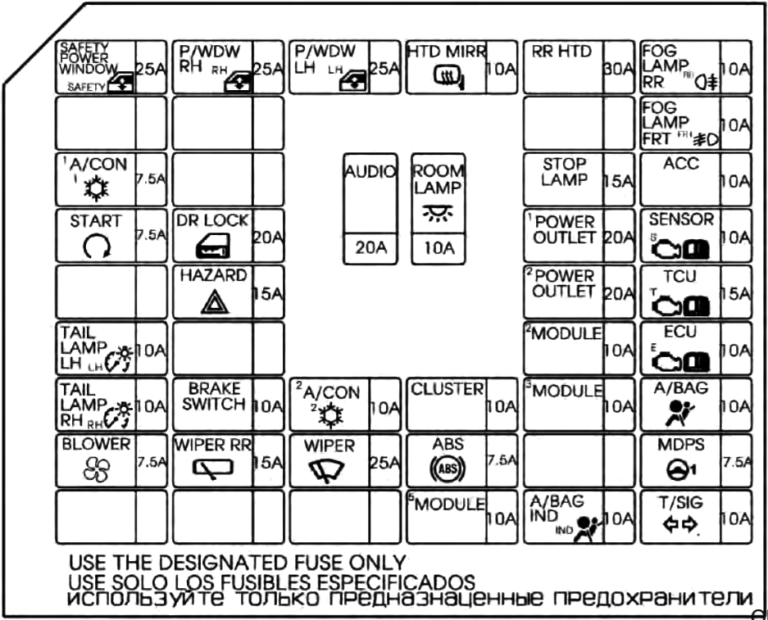

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-Grand-i10-2017-2020_p1a_fusibles-767x1536-3.png)
Compartimento del motor
Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i10-2014-2018_m1u_fusibles-4-1.png)

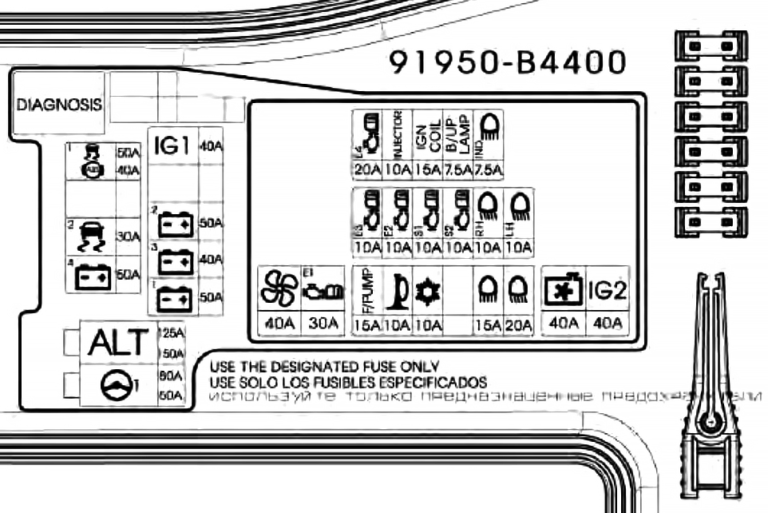

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-Grand-i10-2017-2020_m1a_fusibles-630x1024-6.png)
Diagrama de fusibles Hyundai i20 (2008-2011)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i20 (PB) (años del modelo 2008, 2009, 2010, 2011).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2008-2011_p1u_fusibles-300x208-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2008-2011_p1_fusibles-2.jpg)
Nombre |
Amp. |
Componentes protegidos |
FRT WIPER |
25A |
Motor escobilla parabrisas, Interruptor multifuncional (Interruptor lavaparabrisas) |
O/S MIR HTD |
10A |
ECM(M/T), PCM(A/T), Módulo control A/A, Retrovisor exterior eléctrico conductor y pasajero Retrovisor |
H/LP LH |
10A |
Faro IZO |
POWER CONNECTOR (ROOM) |
10A |
Relé HTD TRAS, Interruptor advertencia puerta, Panel instrumentos, Relé HTD TRAS, Interruptor advertencia puerta, Tablero instrumentos, Ordenador de viaje, Módulo control presión neumáticos, BCM, Módulo control A/A, Luz del maletero, Conjunto de la consola superior, Luz interior delantera, Luz interior central |
POWER CONNECTOR (AUDIO) |
20A |
Sistema de audio |
P/WDW RH |
25A |
Int. principal elevalunas eléctrico, Módulo elevalunas eléctr seguridad conductor, Int. elevalunas eléctr trasero DCH, Interruptor del elevalunas eléctrico del lado del acompañante (CONDUCCIÓN A LA IZQ) |
P/WDW LH |
25A |
Int. principal elevalunas eléctr, Módulo elevalunas eléctr seguridad conductor, Int. elevalunas eléctr trasero DCH, Interruptor del elevalunas eléctrico del lado del acompañante (CONDUCCIÓN A LA DCH) |
S/HTD |
15A |
Interruptor calefacción asiento del acompañante, Interruptor calefacción asiento del conductor |
RR WIPER |
15A |
Motor escobilla parabrisas trasero, Interruptor multifuncional (Interruptor lavaparabrisas) |
H/LP RH |
10A |
Faros DCH, Tablero de instrumentos (ILUM faros) |
IGN 2 |
10A |
Int. nivelación de faros, Sensor interior vehículo, BCM, Módulo control A/A, Módulo control techo solar, Faros IZQ/DCH, Fusible E/R y Caja de relés (Relé FFHS, Relé DRL, Relé del compresor), Relé y fusible DSL Caja (Relé PTC 2, Relé PTC 3) |
PCU |
10A |
Sensor de advertencia del filtro de combustible, Sensor flujo masa de aire, ECM(M/T), PCM(A/T) |
STOP LP |
15A |
Interruptor de la luz de freno, Conector enlace datos, Relé del ELEVALUNAS ELÉCTRICO |
A/BAG |
10A |
Módulo del interruptor del avisador del cinturón de seguridad, Módulo de control SRS |
HAZARD |
15A |
Interruptor de emergencia, Relé de emergencia |
SAFETY P/W |
15A |
Módulo del elevalunas eléctrico de seguridad del lado del conductor |
CLUSTER |
10A |
Ordenador de viaje, Tablero de instrumentos (ILUM), BCM |
TCU |
10A |
Interruptor supermarcha, Generador de impulsos “A”, Generador de impulsos “B”, Sensor velocidad vehículo |
IGN1 |
10A |
Generador (KAPPA), Módulo de control EPS, Módulo de control de la presión de los neumáticos |
ABS |
10A |
Int ESP, Sensor ángulo volante, Módulo control ABS, Módulo control ESP, Sensor intervalo intermitencia, Fusible E/R y Caja de relés (Conector de comprobación multiusos) |
IGN COIL |
15A |
Bobina de encendido (KAPPA), Bobina de encendido n°1 ~n°4(GAMMA), Condensador (GAMMA) |
B/UP LP |
10A |
Interruptor margen semieje (GAMMA), Interruptor luz marcha atrás |
A/BAG IND |
10A |
Tablero de instrumentos (ILUM. AIRBAG) |
T/SIG LP |
10A |
Interruptor de emergencia |
TAIL LP LH |
10A |
Relé DRL, Luz de matrícula, Piloto combinado trasero IZQ, Faros |
TAIL LP RH |
10A |
Faro DCH, Piloto combinado trasero DCFI, Iluminaciones |
ACC |
10A |
Interruptor retrovisor exterior eléctrico, Audio, Ordenador de viaie |
C/LIGHT |
15A |
Mechero |
RR FOG LP |
10A |
Relé antiniebla TRAS |
B/A HORN |
15A |
Relé B/A |
DR LOCK |
20A |
Relé desbloqueo de puerta trasera, Relé bloqueo/desbloqueo PRT, Relé de bloqueo mutuo |
FRT FOG LP |
10A |
Relé antiniebla DELANTERO |
FOLDING |
10A |
Interruptor retrovisor exterior eléctrico |
S/ROOF |
20A |
Módulo de control del techo solar |
START |
10A |
ECM(DSL), Fusible E/R y Caja de relés (Relé de arranque, Relé de alarma antirrobos) |
Compartimento del motor
Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2008-2011_m1u_fusibles-3.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2008-2011_m1_fusibles-4.jpg)
Nombre |
Amp. |
Componentes protegidos |
BATT2 |
50A |
Conexiones l/P (RELÉ ELEVALUNAS ELÉCTRICO, Fusible (ELEVALUNAS SEGURIDAD 15A, PELIGRO 15A)) |
BATT1 |
VV |
Conexiones l/P (Relé Luz Tras), Fusible (Techo Solar 20a, Plegado 10a, Bloqueo Prt 20a, Luz Parada 15a, B/A) Bocina 15a, Luz Antiniebla Tras 10a, Luz Antiniebla Del 10a, Conector Potencia (Interior 10a, Audio 20a)) |
C/FAN |
30A |
Relé VENTILADOR ALTO, Relé VENTILADOR BAJO |
MAIN |
125A |
Generador, Fusible (ABS 1 40A, ABS 2 40A, HTD TRAS 40A, COMPRESOR 40A, MDPS 80A, A/A 1 10A) |
ABS 2 |
40A |
Conector de comprobación multiusos, Módulo de control ABS, Módulo de control ESP |
ABS 1 |
40A |
Conector de comprobación multiusos, Módulo de control ABS, Módulo de control ESP |
RR HTD |
40A |
Relé HTD TRAS |
BLOWER |
40A |
Relé compresor |
MDPS |
80A |
Módulo de control ESP |
IGN 2 |
50A |
Interruptor de encendido |
ECU A |
30A |
ECM(M/T), PCM(A/T), Relé de control del motor (relé principal) |
F/PUMP |
20A |
Relé FFHS |
IGN 1 |
40A |
Interruptor de encendido |
HORN |
10A |
Relé de la bocina |
SNSR 1 |
10A |
Sensor posición árbol de levas, Válvula solenoide control purga del cánister, Sensor de oxígeno (arriba,abajo), Módulo de control del inmovilizador, Relé VENTILADOR BAJO, Relé VENTILADOR ALTO |
ECU B |
10A |
ECM(M/T), PCM(A/T) |
DRL |
10A |
Masa (BCM) |
ECU 1 |
20A |
ECM(M/T), PCM(A/T) |
INJ |
15A |
Inyector n°1 ~n°4, Actuador control velocidad ralentí, Relé A/A, Válvula de control de aceite (GAMMA) |
A/CON2 |
10A |
Módulo de control A/A |
Diesel
Nombre |
Amp. |
Componentes protegidos |
BATT2 |
50A |
Conexiones l/P (relé elevalunas eléctrico, fusible (SAFETY P/W 15A, HAZARD 15A) |
BATT1 |
VV |
Conexiones l/P (Relé Luz Tras), Fusible (Techo Solar 20a, Plegado 10a, Bloqueo Prt 20a, Luz Parada 5a, B/A1) Bocina 15a, Luz Antiniebla Tras 10a, Luz Antiniebla Del 10a, Conector Potencia (Interior 10a, Audio 20a) |
C/FAN |
30A |
Relé VENTILADOR ALTO, Relé VENTILADOR BAJO |
MAIN |
125A |
Generador, Fusible (ABS 1 40A, ABS 2 40A, HTD TRAS 40A, COMPRESOR 40A, MDPS 80A, A/A 1 10A) |
ABS 2 |
40A |
Conector de comprobación multiusos, Módulo de control ABS, Módulo de control ESP |
ABS 1 |
40A |
Conector de comprobación multiusos, Módulo de control ABS, Módulo de control ESP |
RR HTD |
40A |
Relé HTD TRAS |
BLOWER |
40A |
Relé compresor |
MDPS |
80A |
Módulo de control ESP |
DSL |
150A |
Fusible DSL y Caja de relés (Relé de incandescencia, Relé PTC 1, Relé PTC 2, Relé PTC 3) |
IGN 2 |
50A |
Interruptor de encendido |
ECU A |
30A |
ECM(M/T), PCM(A/T), Relé de control del motor (relé principal) |
F/HTR |
20A |
Relé FFHS |
IGN 1 |
40A |
Interruptor de encendido |
HORN |
10A |
Relé de la bocina |
SNSR 1 |
10A |
Sensor posición árbol de levas, Válvula solenoide control purga del cánister, Sensor de oxígeno (arriba,abajo), Módulo de control del inmovilizador, Relé VENTILADOR BAJO, Relé VENTILADOR ALTO |
DRL |
10A |
Masa (BCM) |
ECU 2 |
10A |
Válvula reguladora de presión de combustible |
ECU 1 |
20A |
ECM(M/T), PCM(A/T) |
INJ |
15A |
Inyector n°1 ~n°4, Actuador control velocidad ralentí, Relé A/A, Válvula de control de aceite (GAMMA) |
A/CON2 |
10A |
Módulo de control A/A |
GLOW |
80A |
Relé de incandescencia, Relé calefactor del aire |
PTC 1 |
50A |
Relé PTC 1 |
PTC 2 |
50A |
Relé PTC 2 |
PTC 3 |
50A |
Relé PTC 3 |
Diagrama de fusibles Hyundai i20 (2015-2017)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i20 (GB) (años del modelo 2014, 2015, 2016, 2017).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_p1u_fusibles-1.png)

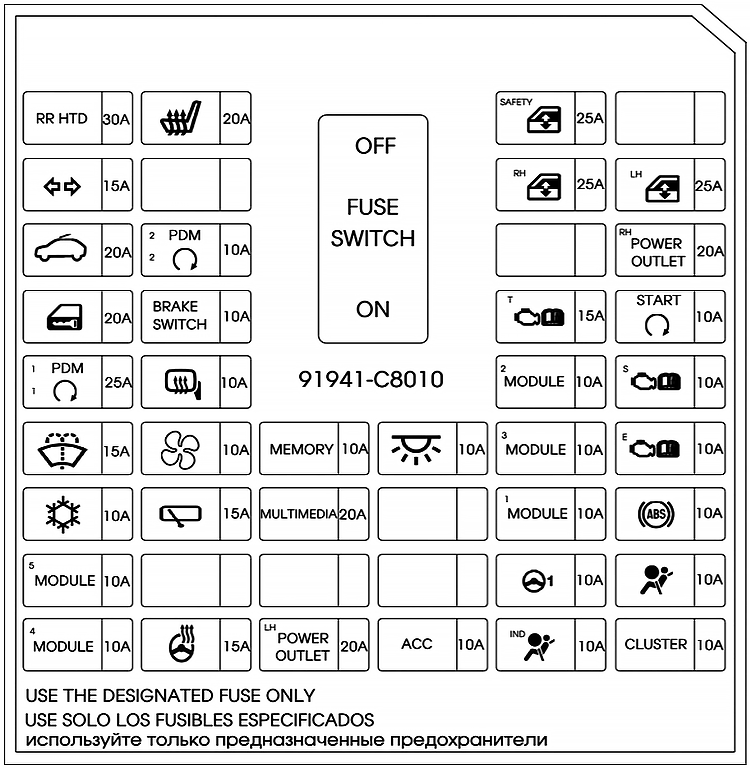

Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_p1a_fusibles-648x1024-3.png)
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_m1u_fusibles-4.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_m1_fusibles-5.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_m1a_1_fusibles-768x414-6.png)
Caja de PCB (Motor gasolina)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_m1a_2_fusibles-768x575-7.png)
Caja de PCB (Motor diesel)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_m1a_3_fusibles-768x623-8.png)
Casa de Fusibley y Relés Diésel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_m2u_fusibles-9.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2015-2017_m2_fusibles-10.png)
Diagrama de fusibles Hyundai i20 (2021-2022)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i20 (BC3) (años del modelo 2021, 2022).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_p1_fusibles-750x410-2.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_p1a_fusibles-587x1536-3.png)
Compartimento del motor
Desconecte el cable negativo de la batería. Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_m1u_fusibles-4.png)

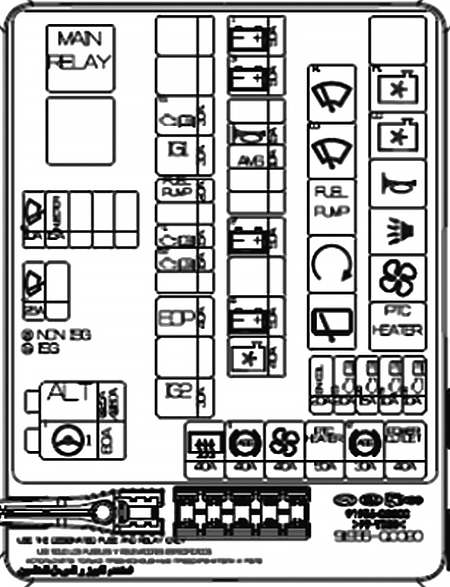

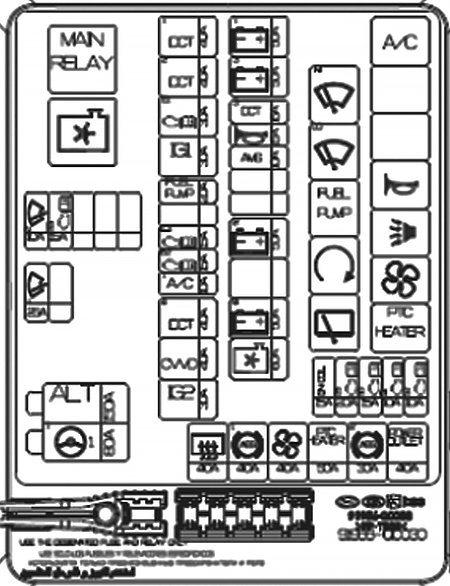

Diagramas de fusibles
Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi (48 HEV)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_m1a_fusibles-663x2048-6.png)
Smartstream G1.2
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_m3_fusibles-7.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_m3a_fusibles-599x1536-8.png)
Gasolina 1.4
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i20-2021-2022_m4a_fusibles-608x1536-10.png)
Diagrama de fusibles Hyundai i30 (2008-2012)022)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Hyundai i30 (FD) (años del modelo 2008, 2009, 2010, 2011, 2012).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2008-2012_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2008-2012_p1_fusibles-2.png)
Nombre |
Amp. |
Circuito protegido |
START |
10A |
Interruptor de bloqueo de encendido, alarma antirrobos, interruptor del margen del semieje |
A/CON SW |
10A |
Módulo control A/A |
HTD MIRR |
10A |
Motor del retrovisor exterior |
SEAT HTR |
15A |
Interruptor calefacción asientos (Interruptor, potencia) |
A/CON |
10A |
Relé del ventilador, módulo de control A/C, módulo de control del techo solar, Sensor de lluvia |
HEAD LAMP |
10A |
Relé del faro |
FR WIPER |
25A |
Relé del limpiapabrisas delantero |
REAR WIPER |
15A |
Relé del limpiaparabrisas trasero |
DRL |
15A |
Unidad de luces diurnas |
RR FOG |
10A |
Relé del piloto antiniebla trasero |
P/WDW LH |
25A |
Interruptor del elevalunas eléctrico delantero y trasero (IZQ) |
CLOCK |
10A |
Reloj digital, sistema de audio |
C/LIGHTER |
15A |
Toma de corriente |
DR LOCK |
20A |
Módulo de control del techo solar, Relé de bloqueo/desbloqueo de la puerta |
DEICER |
15A |
Deshelador del limpiaparabrisas delantero |
STOP |
15A |
Interruptor luz de freno |
ROOM LP |
15A |
Luz del maletero , luz del techo, luz de lectura, reloj digital |
AUDIO |
15A |
Sistema de audio |
T/GATE |
15A |
Relé de desbloqueo del portón trasero |
SAFETY P/WDW RH |
25A |
Interruptor del elevalunas eléctrico de seguridad delantero y trasero (DCH) |
SAFETY P/WDW LH |
25A |
Interruptor del elevalunas eléctrico de seguridad delantero y trasero (IZQ) |
P/WDW ASS |
25A |
Interruptor del elevalunas eléctrico delantero y trasero (DCH) |
P/OUTLET |
15A |
Toma de corriente |
T/SIG |
10A |
Interruptor de emergencia, Intermitente |
A/BAG IND |
10A |
Indicador del airbag (Tablero de instrumentos), SBR (acompañante, trasero) |
CLUSTER |
10A |
Tablero de instrumentos, módulo EPS, interruptor ESP, TPMS |
A/BAG |
15A |
Módulo de control SRS |
IGN 1 |
15A |
Módulo EPS, interruptor ESP |
HEAD LAMP |
15A |
Relé del faro |
TAIL RH |
10A |
Faro (DCH),Luz de la guantera, luz de la combinación trasera (DCH), Luz de la matrícula |
TAIL LH |
10A |
Faro (IZQ), interruptor principal del elevalunas eléctrico, luz de la combinación trasera (IZQ), luz de la matrícula |
Compartimento del motor
Desconecte el cable del borne negativo de la batería. Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2008-2012_m1u_fusibles-3.png)
Nombre |
Amp. |
Circuito protegido |
ALTERNATOR |
150A |
Generador, Caja de vínculos de fusibles (D4FB/D4EA) |
MDPS |
80A |
Módulo de control EPS |
ABS.2 |
20A |
Módulo de control ESP, módulo de control ABS, conector de comprobación multiusos |
ABS.1 |
40A |
Módulo de control ESP, módulo de control ABS, conector de comprobación multiusos |
B+.1 |
50A |
Caja de conexiones del panel de intrumentos |
RR HTD |
40A |
Caja de conexiones del panel de intrumentos |
BLOWER |
40A |
Relé ventilador |
C/FAN |
40A |
Relé 1 y 2 del ventilador del condensador |
B+.2 |
50A |
Caja de conexiones del panel de intrumentos |
IGN.2 |
40A |
Interruptor de encendido, relé de puesta en marcha |
IGN.1 |
30A |
Interruptor de encendido |
ECU |
30A |
Relé principal, Módulo de control del tren de potencia (G4GC) |
SPARE.1 |
20A |
(Repuesto) |
FR FOG |
15A |
Relé faro antiniebla |
A/CON |
10A |
Relé A/A |
HAZARD |
15A |
Interruptor de emergencia, relé de emergencia |
F/PUMP |
15A |
Relé de la bomba del combustible |
ECU.1 |
10A |
ECM(G4FC), PCM(G4FC), TCM(D4FB), Generador (D4EA) |
ECU.3 |
10A |
ECM(D4FB/D4EA) |
ECU.4 |
20A |
ECM(D4FB/D4EA) |
INJ |
15A |
Relé A/C, relé de la bomba de combustible, inyector n°1,2,3,4(G4FC/G4GC), PCM(G4FC/G4GC), actuador de velocidad en ralentí (G4FC/G4GC), módulo del inmobilizador (D4FB), etc. |
SNSR.2 |
10A |
Generador de impulsos A’, ’B, TCM(D4FB), interruptor de la luz de parada (G4FC/G4GC), sensor de velocidad del vehículo, etc. |
HORN |
15A |
Relé claxon |
ABS |
10A |
Módulo de control ESP, módulo de control ABS, conector de comprobación multiusos |
ECU.2 |
10A |
Bobina de encendido n°1,2,3,4 (G4FC), PCM(G4GC) |
B/UP |
10A |
Interruptor de la luz de marcha atrás, interruptor del margen del semieje, módulo de control de crucero |
H/LP LO RH |
10A |
Faro (DCH), actuador de nivelación del faro (DCH) |
H/LP LO LH |
10A |
Faro (IZO), actuador de nivel del faro (IZQ), interruptor de nivel del faro |
H/LP Hl |
20A |
Relé del faro de carretera |
SNSR.1 |
10A |
Módulo del inmobilizador(G4FC/G4GC), interruptor de la luz de freno(D4FB), sensor Lambda (D4FB) etc. |
SPARE |
10A |
(Repuesto) |
SPARE |
15A |
(Repuesto) |
SPARE |
20A |
(Repuesto) |
Solo diésel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2008-2012_m2u_fusibles-4.png)
![Ubicación de las cajas de fusibles](https://fusible.info/wp-content/uploads/2021/09/Hyundai-i30-2008-2012_m2u_fusibles.png)
Nombre |
Amp. |
Circuito protegido |
GLOW PLUG FUSIBLE LINK |
80A |
Bujía de incandescencia, Calefactor de aire |
PTC HEATER #1 FUSIBLE LINK |
50A |
Calefactor PTC 1 |
PTC HEATER #2 FUSIBLE LINK |
50A |
Calefactor PTC 2 |
PTC HEATER #3 FUSIBLE LINK |
50A |
Calefactor PTC 3 |
FUEL FILTER HEATER FUSIBLE LINK |
30A |
Calefactor del filtro de combustible |
GLOW PLUG RELAY |
– |
Relé de la bujía de incandescencia |
PTC HEATER RELAY #1 |
– |
Relé del calefactor PTC 1 |
PTC HEATER RELAY #2 |
– |
Relé del calefactor PTC 2 |
PTC HEATER RELAY #3 |
– |
Relé del calefactor PTC 3 |
FUEL FILTER HEATER RELAY |
– |
Relé del calentador del filtro de combustible |
Diagrama de fusibles Hyundai i30 (2012-2014)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i30 / Elantra GT (GD) (años del modelo 2012, 2013, 2014).

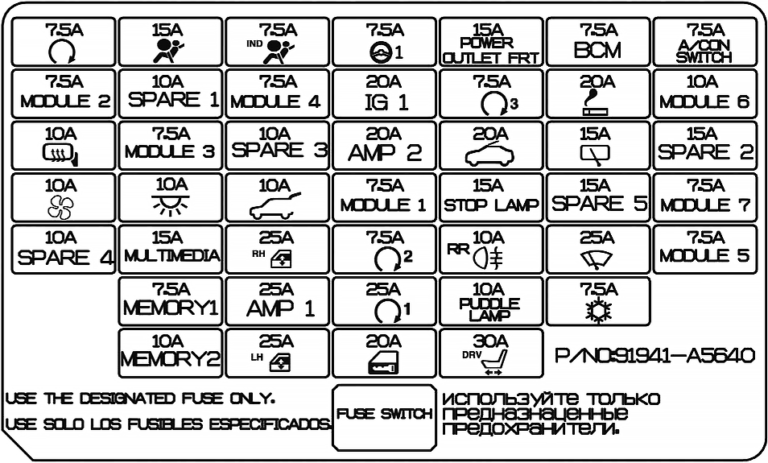

Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_p1a_fusibles-582x1024-3.png)
Compartimento del motor
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_m1u_fusibles-4.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_m1_fusibles-768x911-5.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_m1a_fusibles-585x1024-6.png)
Relé
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_m2u_fusibles-8.png)

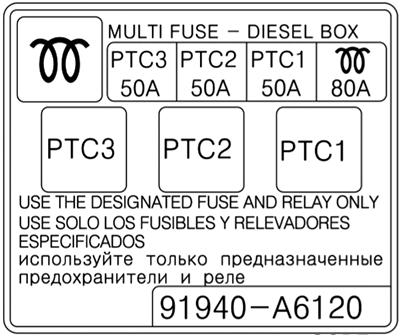

Sólo motor diésel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_m3u_fusibles-10.png)
Diagrama de fusibles Hyundai i30 (2015-2017)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i30 / Elantra GT (GD) (años del modelo 2015, 2016, 2017).

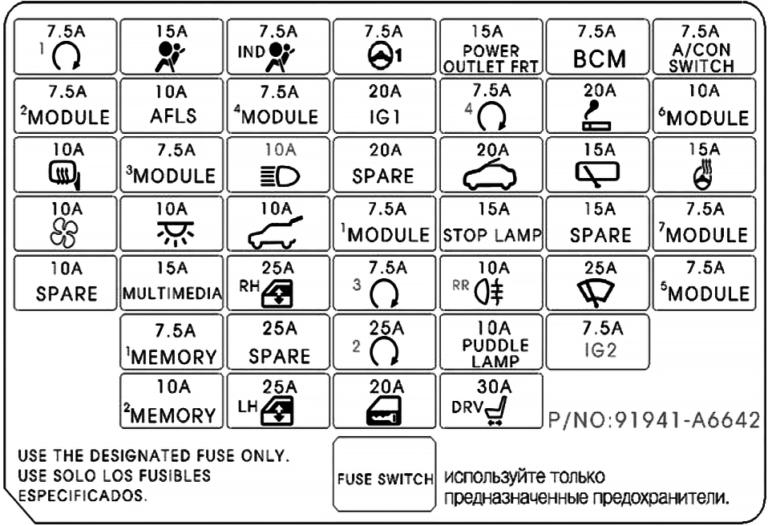

Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_p1u_fusibles-1-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2015-2017_p1a_fusibles-585x1024-3.png)

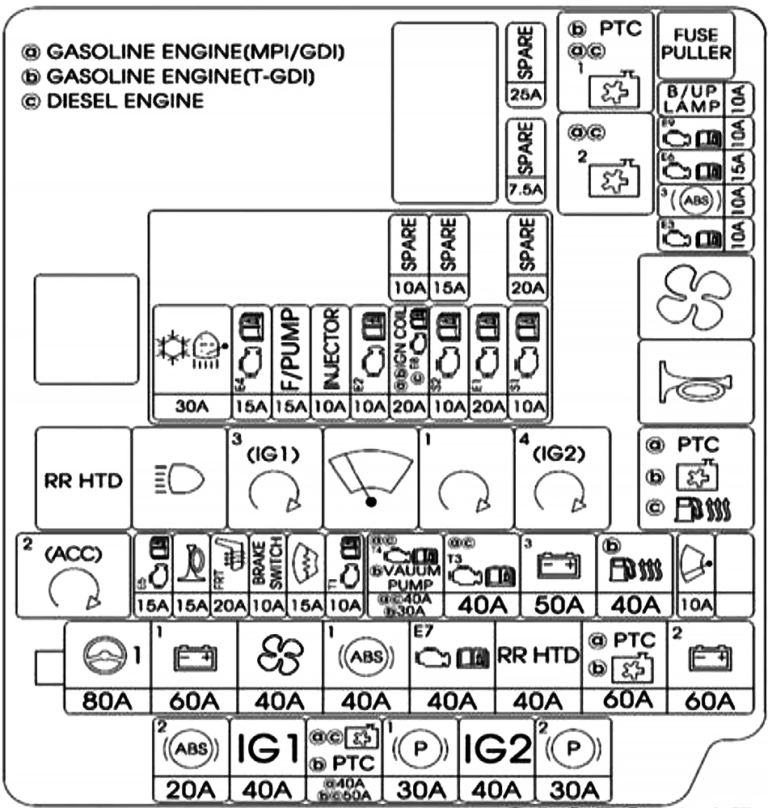

Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_m1u_fusibles-4-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2015-2017_m1a_fusibles-671x1536-6.png)
Relés
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2012-2014_m2u_fusibles-8-1.png)

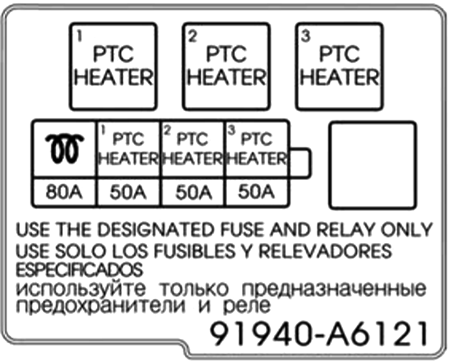

Sólo motor diésel
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2015-2017_m2a_fusibles-10.png)
Diagrama de fusibles Hyundai i30 (2017-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i30 / Elantra GT (PD) (años del modelo 2017, 2018).
Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_p1_fusibles-768x606-2.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_p1a_fusibles-741x1536-3.png)
Compartimento del motor
Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_m1u_fusibles-4.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_m1a_fusibles-712x1024-6.png)
Kappa 1,0 T-GDI
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_Kappa-10-T-GDI_fusibles-768x603-7.png)
Kappa 1,4 T-GDI![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_Kappa-14-T-GDI_fusibles-768x601-8.png)
Kappa 1,4 MPI
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_Kappa-14-MPI_fusibles-768x601-9.png)
Diagrama de fusibles Hyundai i30 (2019)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i30 / Elantra GT (PD) (años del modelo 2019, 2020).

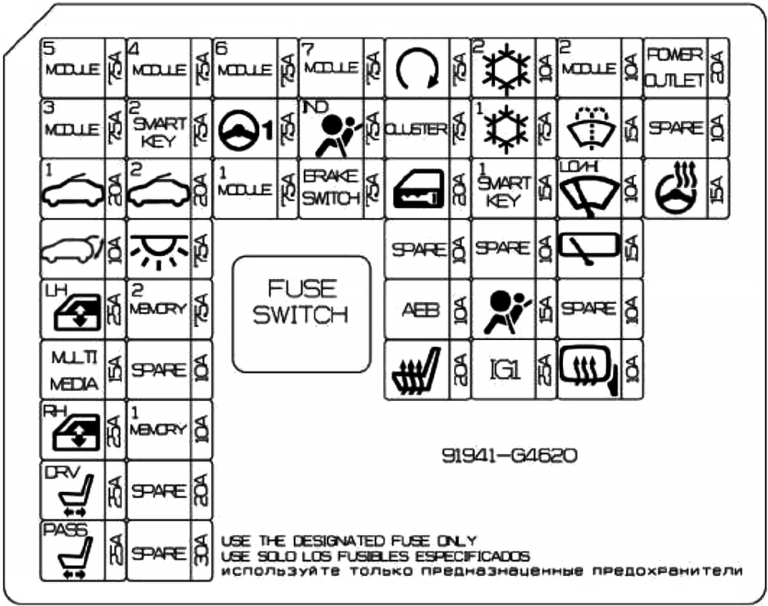

Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_p1u_fusibles-1-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2019_p1a_fusibles-726x1536-3.png)
Compartimento del motor
Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2017-2018_m1u_fusibles-4-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2019_m1_fusibles-680x1024-5.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i30-2019_m1a_fusibles-717x1024-6.png)
Diagrama de fusibles Hyundai i40 (2012-2014)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i40 (años del modelo 2012, 2013, 2014).

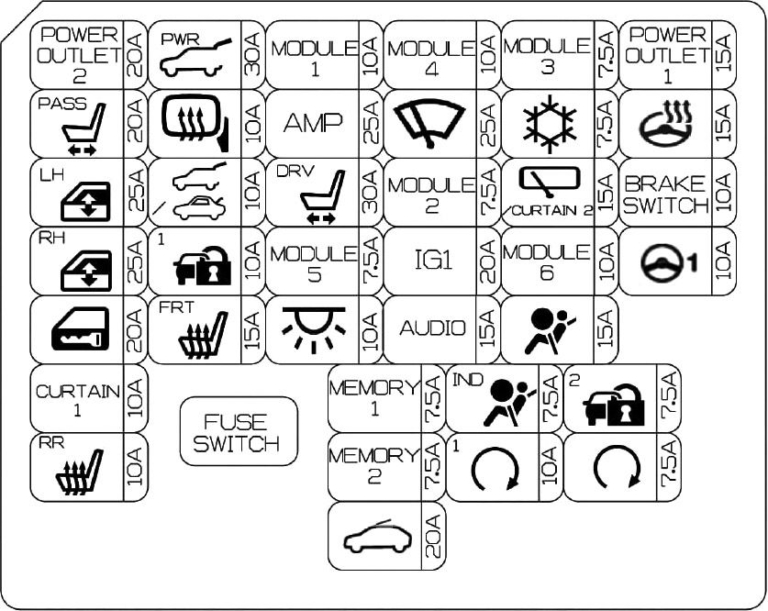

Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2012-2014_p1u_fusibles-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2012-2014_p1a_fusibles-694x1536-3.png)

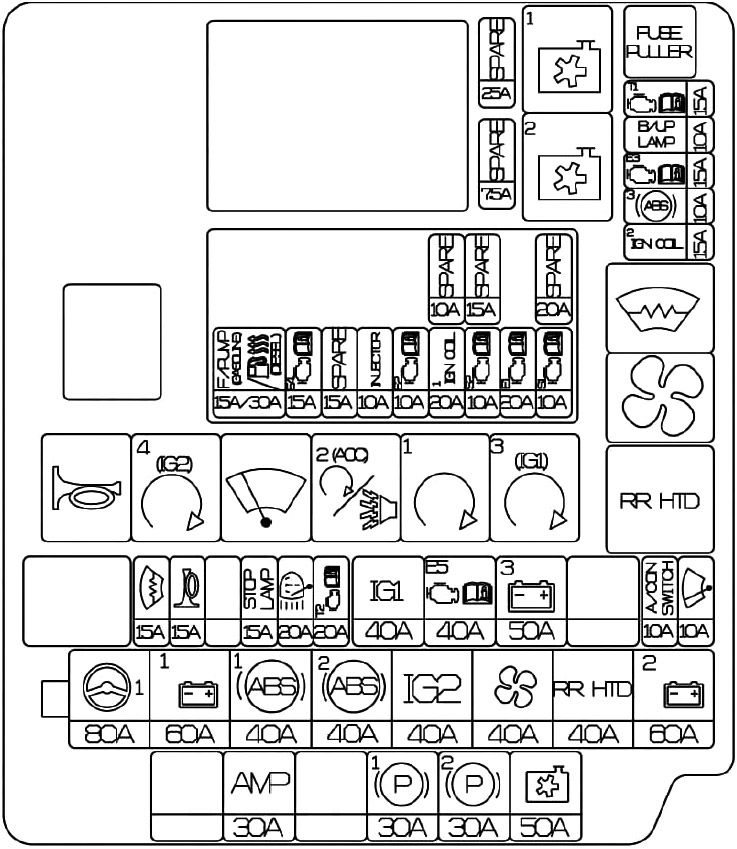

Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2012-2014_m1u_fusibles-4.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2012-2014_m1a_fusibles-768x1438-6.png)
Diagrama de fusibles Hyundai i40 (2015-2017)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai i40 (años del modelo 2015, 2016, 2017).

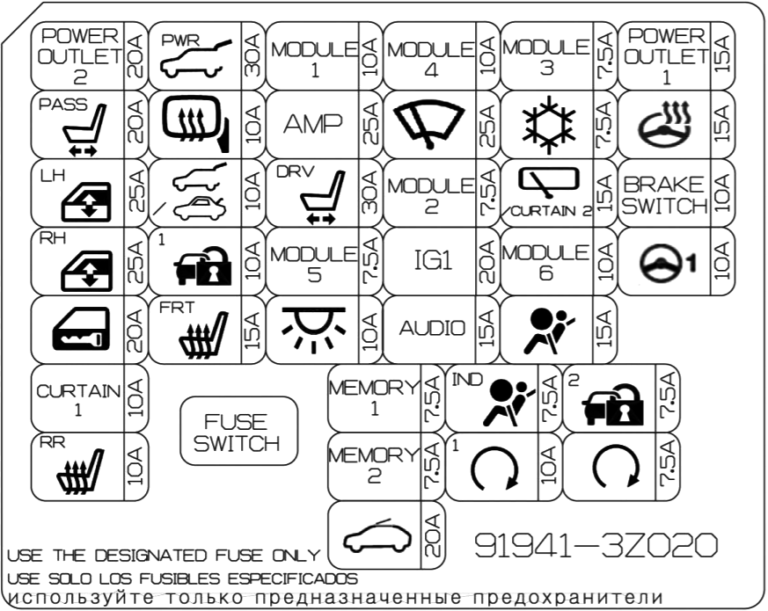

Compartimiento de pasajeros
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2012-2014_p1u_fusibles-1-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2015-2017_p1a_fusibles-681x1536-3.png)
Compartimento del motor
Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2012-2014_m1u_fusibles-4-1.png)
Diagrama de fusibles
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2015-2017_m1_fusibles-768x942-5.png)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Hyundai-i40-2015-2017_m1a_fusibles-768x1442-6.png)
