Diagrama de fusibles Hyundai Santa Fe (2001-2006)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Santa Fe (SM) (años del modelo 2000, 2001, 2002, 2003, 2004, 2005, 2006).

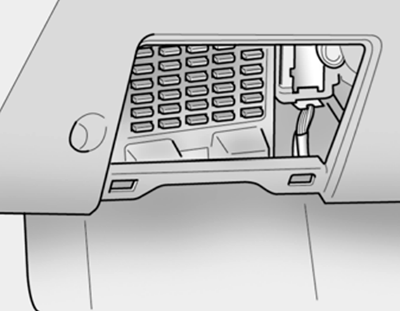

Compartimiento de pasajeros
La caja de fusible para las luces u otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdo del puesto del conductor.

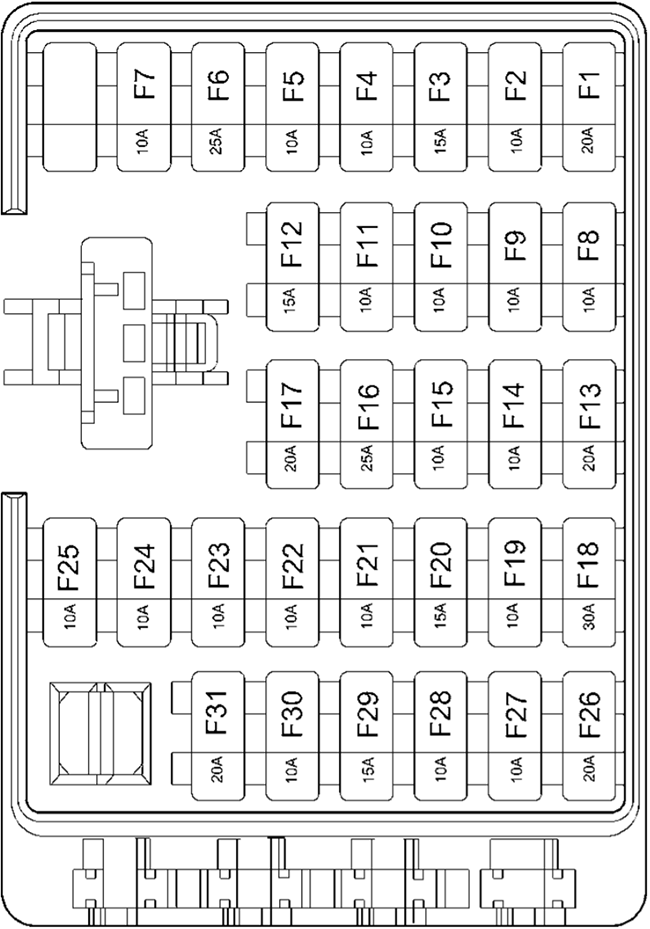

Diagrama de fusibles
| № |
Amp. |
Circuito protegido |
| F1 |
20A |
Encendedor de cigarrillos y toma de corriente |
| F2 |
10A |
Audio |
| F3 |
15A |
Reloj digital, toma de corriente trasera, solenoide de reducción de tensión |
| F4 |
10A |
Control de velocidad de crucero |
| F5 |
10A |
Relé luz delantera, reglaje altura faros |
| F6 |
25A |
Interruptor calentador del asiento |
| F7 |
10A |
Control motor limpiaparabrisas trasero |
| F8 |
10A |
Luneta térmica trasera, espejos eléctricos |
| F9 |
10A |
Control A/C, relé techo solar |
| F10 |
10A |
Relé luz antiniebla trasera |
| F11 |
10A |
Cuadro de instrumentos, luz de alumbrado interior, luces de puerta |
| F12 |
15A |
Módulo control ETACS, audio, reloj digital, sirena, pantalla multifunciones |
| F13 |
20A |
Amplificador altavoces |
| F14 |
10A |
Interruptor luz de freno, conector de datos, conector de pruebas |
| F15 |
10A |
Luces de emergencia, módulo control inmovilizador |
| F16 |
25A |
Limpiaparabrisas trasero |
| F17 |
20A |
Relé techo solar |
| F18 |
30A |
Luneta térmica trasera |
| F19 |
10A |
Módulo control ETACS, resistencia pre-excitación, cuadro de instrumentos |
| F20 |
15A |
Módulo control SRS |
| F21 |
10A |
ECM (V6), PCM (l4 con cambio automático), ECM (l4 con cambio manual) |
| F22 |
10A |
Cuadro de instrumentos (indicador del air bag) |
| F23 |
10A |
G-Sensor, módulo control ABS, conector de purgado de aire |
| F24 |
10A |
Intermitentes |
| F25 |
10A |
Interruptor cambio, sensor de velocidad, TCM |
| F26 |
20A |
Relé de cierre centralizado |
| F27 |
10A |
Luz posición posterior (izguierda), luz de matrícula |
| F28 |
10A |
Luz posición posterior (derecha), relé antinieblas, iluminación interruptores |
| F29 |
– |
No utilizado |
| F30 |
10A |
Relé ventilador radiador, relé ventilador del condensador |
| F31 |
20A |
Motor limpiaparabrisas delantero, relé limpiaparabrisas, lavaparabrisas |

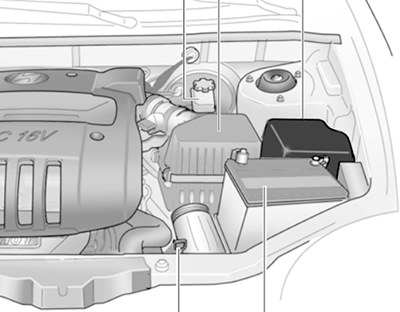

Compartimento del motor
Diagrama de fusibles
| Nombre |
Amp. |
Circuito protegido |
| ALT |
120A |
Alternador |
| B+ |
50A |
Relé luz trasera, fusible 11-17, toma de corriente |
| IGN |
50A |
Relé de arranque, interruptor de encendido |
| BLR |
40A |
Fusible A/C, relé ventilador interior |
| ABS.1 |
30A |
Modulo de control ABS, conector de purgado de aire |
| ABS.2 |
30A |
Modulo de control ABS, conector de purgado de aire |
| ECU |
40A |
Relé control motor |
| P/W |
30A |
Relé elevalunas eléctricos, fusible 26 |
| RAD FAN |
30A |
Relé ventilador radiador |
| C/FAN |
20A |
Rele ventilador condensador |
| FRT FOG |
15A |
Relé luz antiniebla |
| H/LP LH |
10A |
Luz delantera izquierda, cuadro de instrumentos |
| H/LP RH |
10A |
Luz delantera derecha |
| ECU#1 |
20A |
Sensor fallo encendido, sensor de oxígeno |
| ECU#2 |
20A |
Inyectores |
| ECU#3 |
10A |
Luz check engine, ECM, PCM |
| ECU B+ |
15A |
Relé bomba combustible, ECM, PCM, alternador |
| ATM |
20A |
Relé control cambio automático, TCM |
| HORN |
10A |
Relé claxon |
| AIR CON |
10A |
Relé A/C, interruptor A/C |
| ST SIG |
10A |
PCM, módulo de control de velocidad de crucero |
Diagrama de fusibles Hyundai Santa Fe (2007-2009)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Santa Fe (CM) (años del modelo 2007, 2008, 2009).

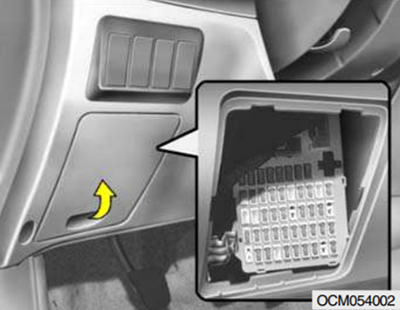

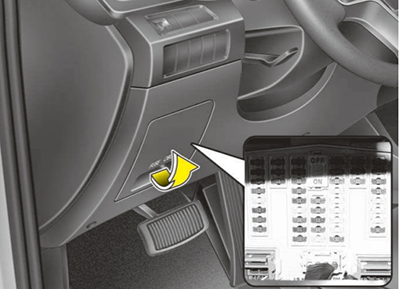

Compartimiento de pasajeros
La caja de fusible para las luces u otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdo del puesto del conductor. Dentro de la caja de fusible encontrará una lista de los circuitos protegidos por los fusibles.

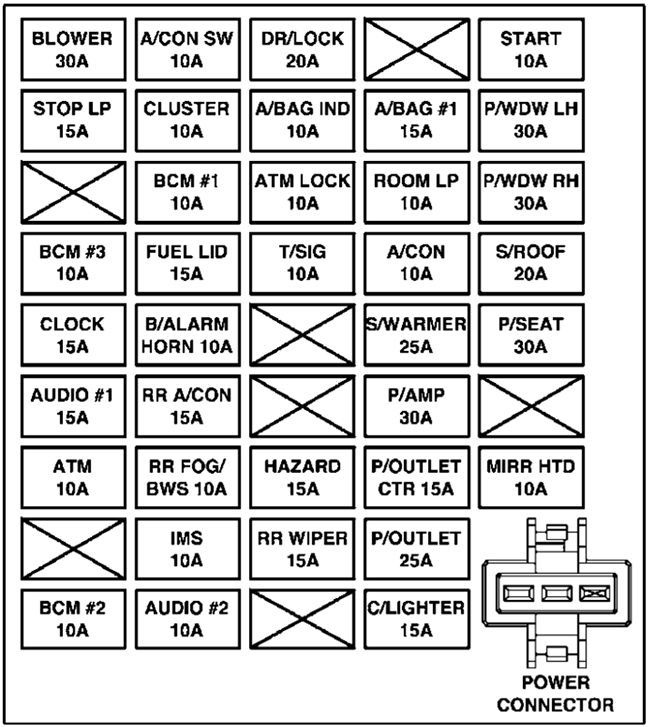

Diagrama de fusibles
| Nombre |
Amp. |
CIRCUITO PROTEGIDO |
| C/LIGHTER |
15A |
MECHERO |
| P/OUTLET |
25A |
TOMA DE CORRIENTE DELANTERA, TOMA DE CORRIENTE TRASERA |
| P/OUTLET CTR |
15A |
TOMA DE CORRIENTE CENTRAL |
| AUDIO #2 |
10A |
INTERRUPTOR DEL RETROVISOR EXTERIOR, AUDIO, MÓDULO DE CONTROL DE BLOQUEO LLAVE ATM, RELOJ DIGITAL |
| RR WIPER |
15A |
INTERRUPTOR MULTIFUNCIÓN, MÓDULO DE CONTROL DE LA ESCOBILLA TRASERA, MOTOR DE LA ESCOBILLA TRASERA |
| IMS |
10A |
SENSOR DE LLUVIA |
| BCM #2 |
10A |
REÓSTATO, BCM, TABLERO DE INSTRUMENTOS |
| A/CON |
10A |
MÓDULO DE CONTROL A/A, SENSOR DE INTERIOR Y HUMEDAD, RELÉ VENTILADOR RÁPIDO, INTERRUPTOR A/A TRASERO, CAJA DE RELÉS ICM, SENSOR AQS, CAJA DE VÍNCULOS FUSIBLE (DIESEL), MOTOR DEL TECHO SOLAR, RELÉ DEL VENTILADOR, RETROVISOR ELECTROCRÓMICO |
| BLOWER |
30A |
RELÉ DEL VENTILADOR, MOTOR DEL VENTILADOR, MÓDULO DE CONTROL A/A |
| A/CON SW |
10A |
MÓDULO DE CONTROL A/A |
| A/BAG #1 |
15A |
MÓDULO DE CONTROL SRS |
| A/BAG IND |
10A |
INTERRUPTOR DESACTIVACIÓN PAB, TABLERO DE INSTRUMENTOS |
| T/SIG |
10A |
INTERRUPTOR DE EMERGENCIA |
| ATM LOCK |
10A |
INTERRUPTOR MULTIFUNCIÓN, SENSOR DEL ÁNGULO DE DIRECCIÓN, INTERRUPTOR ESP, MÓDULO DE CONTROL DE BLOQUEO LLAVE ATM, MÓDULO DEL CALEFACTOR DEL ASIENTO |
| BCM#1 |
10A |
MÓDULO DEL SENSOR DEL NIVEL DE ACEITE, BCM |
| CLUSTER |
10A |
TABLERO DE INSTRUMENTOS, REÓSTATO PREEXCITADOR, BCM, GENERADOR, MÓDULO DE CONTROL SEMIACTIVO (GASOLINA) |
| START |
10A |
RELÉ ALARMA ANTIRROBO |
| P/AMP |
30A |
AMP DELPHI, AMP MOBIS |
| S/WARMER |
25A |
MÓDULO DE CONTROL DEL CALEFACTOR DEL ASIENTO |
| P/SEAT |
30A |
INTERRUPTOR ASIENTO ELÉCTRICO |
| RR A/CON |
15A |
CAJA DE RELÉS ICM |
| RR FOG/BWS |
10A |
CAJA DE RELÉS ICM |
| S/ROOF |
20A |
MOTOR DEL TECHO SOLAR |
| B/ALARM HORN |
10A |
RELÉ DEL CLAXON DE ALARMA ANTIRROBO |
| MIRR HTD |
10A |
INTERRUPTOR DESEMPAÑADOR TRASERO, MOTOR DEL RETROVISOR EXTERIOR |
| DR/LOCK |
20A |
RELÉ (DES)BLOQUEO PUERTAS, CAJA DE RELÉS ICM |
| STOP LP |
15A |
INTERRUPTOR LUZ DE FRENO |
| FUEL LID |
15A |
INTERRUPTOR TAPA COMBUSTIBLE |
| ATM |
10A |
SOLENOIDE DE LA LLAVE, INTERRUPTOR MODO DEPORTIVO, SOLENOIDE SEMIACTIVO (GASOLINA),TABLERO DE INSTRUMENTOS, LUZ DEL MALETERO, LUZ DE LECTURA, LUZ LATERALTRASERA, |
| ROOM LP |
10A |
LUZ INTERIOR, LUZ DE LA PUERTA DELANTERA, LUZ DE CARGA, INTERRUPTOR DE LA LUZ DE CORTESÍA |
| BCM #3 |
10A |
INTERRUPTOR DE ADVERTENCIA DE LAS PUERTAS, BCM, INDICADOR DE SEGURIDAD |
| CLOCK |
15A |
MÓDULO DE CONTROL A/A, CONECTOR ENLACE DATOS, RELOJ DIGITAL |
| AUDIO #1 |
15A |
AUDIO DELPHI, AUDIO MOBIS |
| HAZARD |
15A |
INTERRUPTOR DE EMERGENCIA, RELÉ DE EMERGENCIA |
| P/WDW LH |
30A |
INTERRUPTOR PRINCIPAL ELEVALUNAS ELÉCTRICO, INTERRUPTOR ELEVALUNAS TRASERO IZQ |
| P/WDW RH |
30A |
INTERRUPTOR PRINCIPAL ELEVALUNAS ELÉCTRICO, INTERRUPTOR ELEVALUNAS TRASERO DCH |

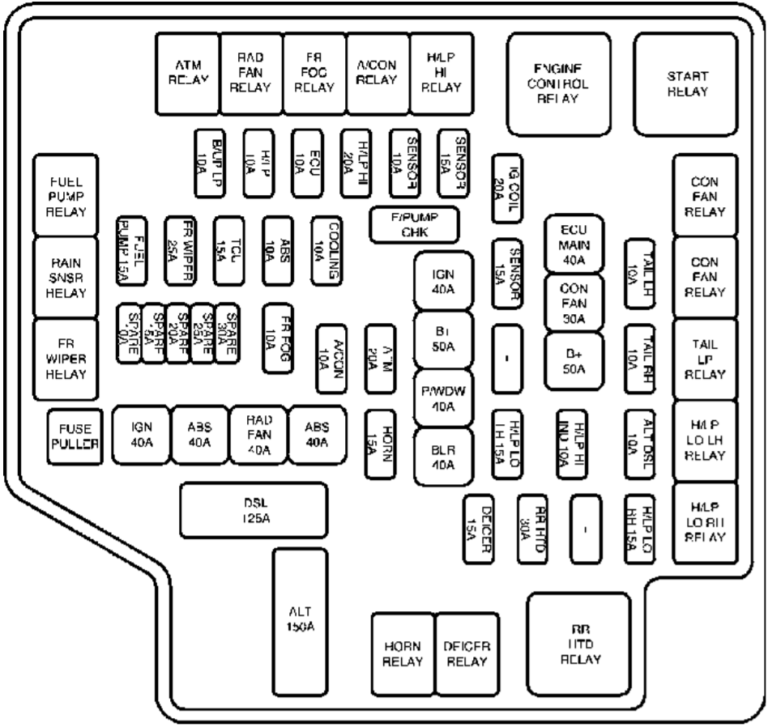

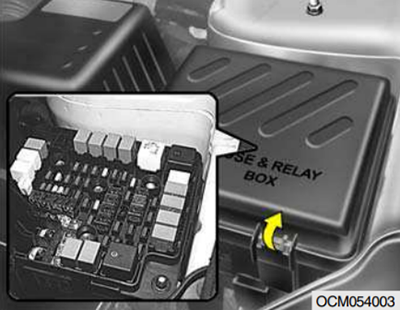

Compartimento del motor
Diagrama de fusibles
| Nombre |
Amp. |
CIRCUITO PROTEGIDO |
| DSL |
125A |
CAJA DE VÍNCULOS FUSIBLE |
| ALT |
150A |
GENERADOR |
| A/CON |
10A |
RELÉ A/A |
| RR HTD |
30A |
RELÉ HTD TRAS |
| BLR |
40A |
CAJA DE CONEXIONES P/l |
| B+ #2 |
50A |
CAJA DE CONEXIONES P/l |
| P/WDW |
40A |
CAJA DE CONEXIONES P/l |
| ABS #1 |
40A |
MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, CONECTOR DE CONTROL MULTIUSOS |
| ABS #2 |
40A |
MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, CONECTOR DE CONTROL MULTIUSOS |
| DEICER |
15A |
RELÉ DEL DESHELADOR |
| ECU MAIN |
40A |
RELÉ DE CONTROL DEL MOTOR |
| HORN |
15A |
RELÉ DEL CLAXON |
| IG COIL |
20A |
BOBINA DE ENCENDIDO #1 ~#6(GASOLINA), CONDENSADOR (GASOLINA), ECM(DIESEL) |
| SENSOR #3 |
15A |
ECM(DIESEL), VÁLVULA SOLENOIDE CONTROL PURGAS(GASOLINA), VÁLVULA DEL COLECTOR DE ADMISIÓN VARIABLE(GASOLINA), PCM(GASOLINA), VÁLVULA DE CONTROL DEL ACEITE(GASOLINA) |
| RAD FAN |
40A |
RELÉ DEL VENTILADOR DEL RADIADOR |
| CON FAN |
30A |
RELÉ VENTILADOR CONDENSADOR #1, RELÉ VENTILADOR CONDENSADOR #2 |
| SENSOR #2 |
15A |
SENSOR FLUJO MASA DE AIRE(GASOLINA), ACTUADOR EGR (DIESEL), SENSOR DE OXÍGENO #1~#4(GASOLINA), VÁLVULA SOLENOIDE(DIESEL), PCM(GASOLINA), SENSOR POSICIÓN ÁRBOL DE LEVAS(DIESEL), ACTUADOR ALETA DE MARIPOSA(DIESEL), CAJA DE VÍNCULOS FUSIBLE(DIESEL) |
| SENSOR #1 |
10A |
MÓDULO DEL INMOVILIZADOR, INYECTOR #1 ~#6(GASOLINA), PCM(GASOLINA), INTERRUPTOR LUZ DE FRENO(DIESEL), RELÉ A/A, RELÉ BOMBA COMBUSTIBLE |
| FUEL PUMP |
15A |
RELÉ BOMBA COMBUSTIBLE |
| H/LP LO LH |
15A |
RELÉ LUZ DE CRUCE IZO |
| H/LP LO RH |
15A |
RELÉ LUZ DE CRUCE DCH |
| FR FOG |
10A |
RELÉ FARO ANTINIEBLA |
| H/LP |
10A |
CAJA DE CONEXIONES P/l |
| FR WIPER |
25A |
RELÉ Ll M Pl APAR ABR ISAS, RELÉ SENSOR LLUVIA, MOTOR LIMPIAPARABRISAS, INTERRUPTOR MULTIFUNCIÓN |
| H/LP Hl |
20A |
RELÉ LUZ DE CARRETERA |
| H/LP Hl IND |
10A |
FARO, TABLERO DE INSTRUMENTOS |
| IGN #1 |
40A |
INTERRUPTOR DE ENCENDIDO |
| IGN #2 |
40A |
INTERRUPTOR DE ENCENDIDO, RELÉ DE ARRANQUE |
| B+ #1 |
50A |
CAJA DE CONEXIONES P/l |
| ATM |
20A |
RELÉ ATM(GASOLINA), 4WD ECM, RELÉ DE CONTROL ATM(DIESEL) |
| TCU |
15A |
PCM(GASOLINA), TCM(DIESEL) |
| ALT DSL |
10A |
GENERADOR |
| ECU |
10A |
SENSOR VELOCIDAD VEHÍCULO, PCM(GASOLINA), SENSOR FLUJO MASA DE AIRE(DIESEL), ECM(DIESEL), MÓDULO DE CONTROL SEMIACTIVO(GASOLINA) |
| COOLING |
10A |
RELÉ VENTILADOR CONDENSADOR #1, RELÉ VENTILADOR CONDENSADOR #2 |
| B/UP UP |
10A |
SENSOR VELOCIDAD DE ENTRADA, SENSOR VELOCIDAD DE SALIDA, TCM(DIESEL), INTERRUPTOR MARGEN SEMIEJE, INTERRUPTOR LUZ MARCHA ATRÁS |
| ABS |
10A |
MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, SENSOR INTERVALO INTERMITENCIA, 4WD ECM, INTERRUPTOR LUZ DE FRENO(GASOLINA), CAJA VÍNCULO FUSIBLE(DIESEL), INTERRUPTOR DE ADVERTENCIA FILTRO COMBUSTIBLE(DIESEL), CAJA VÍNCULO FUSIBLE(DIESEL), CONECTOR DE CONTROL MULTIUSOS |
| TAIL LH |
10A |
PILOTO COMBINADO TRASERO IZQ, LUZ DE POSICIÓN IZO |
| TAIL RH |
10A |
PILOTO COMBINADO TRASERO DCH, LUZ DE POSICIÓN DCH, FIJACIÓN DE LA GUANTERA, CAJA DE RELÉS ICM |
| SPARE |
10A |
. |
| SPARE |
15A |
_ |
| SPARE |
20A |
_ |
| SPARE |
25A |
_ |
| SPARE |
30A |
– |
Diagrama de fusibles Hyundai Santa Fe (2007-2009)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Santa Fe (CM) (años del modelo 2007, 2008, 2009).
Compartimiento de pasajeros
La caja de fusible para las luces u otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdo del puesto del conductor. Dentro de la caja de fusible encontrará una lista de los circuitos protegidos por los fusibles.
Diagrama de fusibles
| Nombre |
Amp. |
CIRCUITO PROTEGIDO |
| C/LIGHTER |
15A |
MECHERO |
| P/OUTLET |
25A |
TOMA DE CORRIENTE DELANTERA, TOMA DE CORRIENTE TRASERA |
| P/OUTLET CTR |
15A |
TOMA DE CORRIENTE CENTRAL |
| AUDIO #2 |
10A |
INTERRUPTOR DEL RETROVISOR EXTERIOR, AUDIO, MÓDULO DE CONTROL DE BLOQUEO LLAVE ATM, RELOJ DIGITAL |
| RR WIPER |
15A |
INTERRUPTOR MULTIFUNCIÓN, MÓDULO DE CONTROL DE LA ESCOBILLA TRASERA, MOTOR DE LA ESCOBILLA TRASERA |
| IMS |
10A |
SENSOR DE LLUVIA |
| BCM #2 |
10A |
REÓSTATO, BCM, TABLERO DE INSTRUMENTOS |
| A/CON |
10A |
MÓDULO DE CONTROL A/A, SENSOR DE INTERIOR Y HUMEDAD, RELÉ VENTILADOR RÁPIDO, INTERRUPTOR A/A TRASERO, CAJA DE RELÉS ICM, SENSOR AQS, CAJA DE VÍNCULOS FUSIBLE (DIESEL), MOTOR DEL TECHO SOLAR, RELÉ DEL VENTILADOR, RETROVISOR ELECTROCRÓMICO |
| BLOWER |
30A |
RELÉ DEL VENTILADOR, MOTOR DEL VENTILADOR, MÓDULO DE CONTROL A/A |
| A/CON SW |
10A |
MÓDULO DE CONTROL A/A |
| A/BAG #1 |
15A |
MÓDULO DE CONTROL SRS |
| A/BAG IND |
10A |
INTERRUPTOR DESACTIVACIÓN PAB, TABLERO DE INSTRUMENTOS |
| T/SIG |
10A |
INTERRUPTOR DE EMERGENCIA |
| ATM LOCK |
10A |
INTERRUPTOR MULTIFUNCIÓN, SENSOR DEL ÁNGULO DE DIRECCIÓN, INTERRUPTOR ESP, MÓDULO DE CONTROL DE BLOQUEO LLAVE ATM, MÓDULO DEL CALEFACTOR DEL ASIENTO |
| BCM#1 |
10A |
MÓDULO DEL SENSOR DEL NIVEL DE ACEITE, BCM |
| CLUSTER |
10A |
TABLERO DE INSTRUMENTOS, REÓSTATO PREEXCITADOR, BCM, GENERADOR, MÓDULO DE CONTROL SEMIACTIVO (GASOLINA) |
| START |
10A |
RELÉ ALARMA ANTIRROBO |
| P/AMP |
30A |
AMP DELPHI, AMP MOBIS |
| S/WARMER |
25A |
MÓDULO DE CONTROL DEL CALEFACTOR DEL ASIENTO |
| P/SEAT |
30A |
INTERRUPTOR ASIENTO ELÉCTRICO |
| RR A/CON |
15A |
CAJA DE RELÉS ICM |
| RR FOG/BWS |
10A |
CAJA DE RELÉS ICM |
| S/ROOF |
20A |
MOTOR DEL TECHO SOLAR |
| B/ALARM HORN |
10A |
RELÉ DEL CLAXON DE ALARMA ANTIRROBO |
| MIRR HTD |
10A |
INTERRUPTOR DESEMPAÑADOR TRASERO, MOTOR DEL RETROVISOR EXTERIOR |
| DR/LOCK |
20A |
RELÉ (DES)BLOQUEO PUERTAS, CAJA DE RELÉS ICM |
| STOP LP |
15A |
INTERRUPTOR LUZ DE FRENO |
| FUEL LID |
15A |
INTERRUPTOR TAPA COMBUSTIBLE |
| ATM |
10A |
SOLENOIDE DE LA LLAVE, INTERRUPTOR MODO DEPORTIVO, SOLENOIDE SEMIACTIVO (GASOLINA),TABLERO DE INSTRUMENTOS, LUZ DEL MALETERO, LUZ DE LECTURA, LUZ LATERALTRASERA, |
| ROOM LP |
10A |
LUZ INTERIOR, LUZ DE LA PUERTA DELANTERA, LUZ DE CARGA, INTERRUPTOR DE LA LUZ DE CORTESÍA |
| BCM #3 |
10A |
INTERRUPTOR DE ADVERTENCIA DE LAS PUERTAS, BCM, INDICADOR DE SEGURIDAD |
| CLOCK |
15A |
MÓDULO DE CONTROL A/A, CONECTOR ENLACE DATOS, RELOJ DIGITAL |
| AUDIO #1 |
15A |
AUDIO DELPHI, AUDIO MOBIS |
| HAZARD |
15A |
INTERRUPTOR DE EMERGENCIA, RELÉ DE EMERGENCIA |
| P/WDW LH |
30A |
INTERRUPTOR PRINCIPAL ELEVALUNAS ELÉCTRICO, INTERRUPTOR ELEVALUNAS TRASERO IZQ |
| P/WDW RH |
30A |
INTERRUPTOR PRINCIPAL ELEVALUNAS ELÉCTRICO, INTERRUPTOR ELEVALUNAS TRASERO DCH |
Compartimento del motor
Diagrama de fusibles
| Nombre |
Amp. |
CIRCUITO PROTEGIDO |
| DSL |
125A |
CAJA DE VÍNCULOS FUSIBLE |
| ALT |
150A |
GENERADOR |
| A/CON |
10A |
RELÉ A/A |
| RR HTD |
30A |
RELÉ HTD TRAS |
| BLR |
40A |
CAJA DE CONEXIONES P/l |
| B+ #2 |
50A |
CAJA DE CONEXIONES P/l |
| P/WDW |
40A |
CAJA DE CONEXIONES P/l |
| ABS #1 |
40A |
MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, CONECTOR DE CONTROL MULTIUSOS |
| ABS #2 |
40A |
MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, CONECTOR DE CONTROL MULTIUSOS |
| DEICER |
15A |
RELÉ DEL DESHELADOR |
| ECU MAIN |
40A |
RELÉ DE CONTROL DEL MOTOR |
| HORN |
15A |
RELÉ DEL CLAXON |
| IG COIL |
20A |
BOBINA DE ENCENDIDO #1 ~#6(GASOLINA), CONDENSADOR (GASOLINA), ECM(DIESEL) |
| SENSOR #3 |
15A |
ECM(DIESEL), VÁLVULA SOLENOIDE CONTROL PURGAS(GASOLINA), VÁLVULA DEL COLECTOR DE ADMISIÓN VARIABLE(GASOLINA), PCM(GASOLINA), VÁLVULA DE CONTROL DEL ACEITE(GASOLINA) |
| RAD FAN |
40A |
RELÉ DEL VENTILADOR DEL RADIADOR |
| CON FAN |
30A |
RELÉ VENTILADOR CONDENSADOR #1, RELÉ VENTILADOR CONDENSADOR #2 |
| SENSOR #2 |
15A |
SENSOR FLUJO MASA DE AIRE(GASOLINA), ACTUADOR EGR (DIESEL), SENSOR DE OXÍGENO #1~#4(GASOLINA), VÁLVULA SOLENOIDE(DIESEL), PCM(GASOLINA), SENSOR POSICIÓN ÁRBOL DE LEVAS(DIESEL), ACTUADOR ALETA DE MARIPOSA(DIESEL), CAJA DE VÍNCULOS FUSIBLE(DIESEL) |
| SENSOR #1 |
10A |
MÓDULO DEL INMOVILIZADOR, INYECTOR #1 ~#6(GASOLINA), PCM(GASOLINA), INTERRUPTOR LUZ DE FRENO(DIESEL), RELÉ A/A, RELÉ BOMBA COMBUSTIBLE |
| FUEL PUMP |
15A |
RELÉ BOMBA COMBUSTIBLE |
| H/LP LO LH |
15A |
RELÉ LUZ DE CRUCE IZO |
| H/LP LO RH |
15A |
RELÉ LUZ DE CRUCE DCH |
| FR FOG |
10A |
RELÉ FARO ANTINIEBLA |
| H/LP |
10A |
CAJA DE CONEXIONES P/l |
| FR WIPER |
25A |
RELÉ Ll M Pl APAR ABR ISAS, RELÉ SENSOR LLUVIA, MOTOR LIMPIAPARABRISAS, INTERRUPTOR MULTIFUNCIÓN |
| H/LP Hl |
20A |
RELÉ LUZ DE CARRETERA |
| H/LP Hl IND |
10A |
FARO, TABLERO DE INSTRUMENTOS |
| IGN #1 |
40A |
INTERRUPTOR DE ENCENDIDO |
| IGN #2 |
40A |
INTERRUPTOR DE ENCENDIDO, RELÉ DE ARRANQUE |
| B+ #1 |
50A |
CAJA DE CONEXIONES P/l |
| ATM |
20A |
RELÉ ATM(GASOLINA), 4WD ECM, RELÉ DE CONTROL ATM(DIESEL) |
| TCU |
15A |
PCM(GASOLINA), TCM(DIESEL) |
| ALT DSL |
10A |
GENERADOR |
| ECU |
10A |
SENSOR VELOCIDAD VEHÍCULO, PCM(GASOLINA), SENSOR FLUJO MASA DE AIRE(DIESEL), ECM(DIESEL), MÓDULO DE CONTROL SEMIACTIVO(GASOLINA) |
| COOLING |
10A |
RELÉ VENTILADOR CONDENSADOR #1, RELÉ VENTILADOR CONDENSADOR #2 |
| B/UP UP |
10A |
SENSOR VELOCIDAD DE ENTRADA, SENSOR VELOCIDAD DE SALIDA, TCM(DIESEL), INTERRUPTOR MARGEN SEMIEJE, INTERRUPTOR LUZ MARCHA ATRÁS |
| ABS |
10A |
MÓDULO DE CONTROL ABS, MÓDULO DE CONTROL ESP, SENSOR INTERVALO INTERMITENCIA, 4WD ECM, INTERRUPTOR LUZ DE FRENO(GASOLINA), CAJA VÍNCULO FUSIBLE(DIESEL), INTERRUPTOR DE ADVERTENCIA FILTRO COMBUSTIBLE(DIESEL), CAJA VÍNCULO FUSIBLE(DIESEL), CONECTOR DE CONTROL MULTIUSOS |
| TAIL LH |
10A |
PILOTO COMBINADO TRASERO IZQ, LUZ DE POSICIÓN IZO |
| TAIL RH |
10A |
PILOTO COMBINADO TRASERO DCH, LUZ DE POSICIÓN DCH, FIJACIÓN DE LA GUANTERA, CAJA DE RELÉS ICM |
| SPARE |
10A |
. |
| SPARE |
15A |
_ |
| SPARE |
20A |
_ |
| SPARE |
25A |
_ |
| SPARE |
30A |
– |
Diagrama de fusibles Hyundai Santa Fe (2010-2012)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Santa Fe (CM) (años del modelo 2010, 2011, 2012).

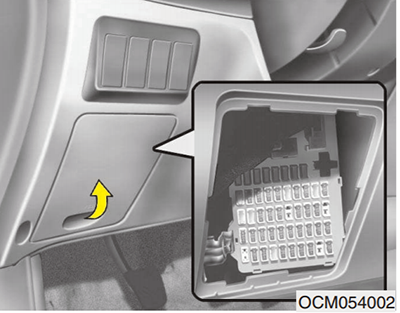

Compartimiento de pasajeros
Si no funciona el sistema eléctrico, compruebe en primer lugar el panel de fusibles del lado del conductor.
Diagrama de fusibles
| Nombre |
Amp. |
Circuito protegido |
| START |
10A |
Relé alarma antirrobo |
| P/WDW LH |
25A |
Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico izqdo trasero |
| P/WDW RH |
25A |
Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico acompañante, interruptor elevalunas eléctrico derecho trasero |
| S/ROOF |
20A |
Techo solar: Motor del techo solar |
| P/SEAT |
30A |
Interruptor manual del asiento del conductor/acompañante, interruptor de soporte lumbar del conductor |
| SAFETY PWR |
25A |
Módulo del elevalunas eléctrico de seguridad |
| MIRR HTD |
10A |
Interruptor del desempañador trasero, retrovisor exterior eléctrico del lado del conductor/acompañante |
| A/BAG #1 |
15A |
Módulo de control SRS |
| ROOM LP |
10A |
Tablero de instrumentos (IND.), luz de la puerta del acompañante/conductor, luz de lectura, luz del habitáculo , luz de carga, interruptor de la luz de cortesía, luz individual del habitáculo trasero IZQ/DCH |
| A/CON |
10A |
Módulo de control del aire acondicionado delantero, ionizado del tablero de instrumentos, sensor de lluvia, retrovisor electrocrómico, motor del techo solar, interruptor del aire acondicionado trasero, caja de relés ICM (relé del aire acondicionado trasero, relé del lavafaros), relé del ventilador, GM02 (Ground) |
| H/LP WASHER |
25A |
Caja de relés ICM (relé del lavafaros) |
| P/AMP |
30A |
Audio amp |
| P/OUTLET CTR |
25A |
Enchufe central |
| P/OUTLET |
25A |
Enchufe delantera y mechero, Enchufe trasera |
| C/LIGHTER |
15A |
Enchufe delantera y mechero |
| DR/LOCK |
20A |
Relé de bloqueo/desbloqueo de puertas, caja de relés ICM (Relé de interbloqueo), BCM Actuador de bloqueo de la puerta del conductor/acompañante, actuador de bloqueo de las puertas traseras IZQ/DCH Actuador de bloqueo de la puerta del maletero, GM01 (masa) |
| A/BAG IND |
10A |
Tablero de instrumentos (IND.), interruptor de desactivación PAB, reloj digital |
| ESC SW |
10A |
Interruptor ESP, interrupor de ángulo de dirección, caja de relés ICM (relé P/N) Módulo de control del calefactor del asiento del conductor/acompañante Interruptor multifunción (Remocon) |
| T/SIG |
10A |
Interruptor de emergencia |
| RR FOG |
15A |
Caja de relés ICM (relé de la luz antiniebla trasero) |
| PDM #2 |
15A |
PDM, módulo de control llave smart, interruptor de botón de parada/inico Soporte FOB, solenoide de la llave |
| HAZARD |
15A |
Relé de emergencia, interruptor de emergencia, BCM, Tablero de instrumentos (IND.) Interruptor multifunción (luz), luz de combinación trasero (FUERA) IZQ/DCH Retrovisor exterior eléctrico conductor/acompañante, Faro IZQ/DCH |
| RR WIPER |
15A |
Relé del motor del limpiaparabrisas trasero, motor del limpiaparabrisas trasero |
| A/CON SW |
10A |
Módulo de control A/A delantero (auto) |
| CLUSTER |
10A |
Alternador, zumbador de ayuda al estacionamiento trasero, tablero de instrumentos (IND.) BCM, módulo de control de presión neumáticos, módulo de control de la llave smart A/V y unidad principal de navegación, Unidad PIO |
| BCM #1 |
10A |
Módulo de control de llave smart, PDM, BCM |
| FUEL LID |
15A |
Interruptor de llenado de combustible |
| B/ALARM HORN |
10A |
Relé alarma antirrobo |
| RR A/CON |
15A |
Caja de relés ICM (relé del aire acondicionado trasero) |
| TPMS |
10A |
Módulo de control de la presión de los neumático, iniciador delantero IZQ/DCH Iniciador trasero IZO |
| AUDIO #2 |
10A |
Audio, A/V y unidad principal de navegación, unidad PIO, BCM, PDM Módulo de control de la llave smart, reloj digital, interruptor del retrovisor exterior eléctrico |
| BLOWER |
10A |
Relé del ventilador, motor del ventilador, interruptor del aire acondicionado 10A |
| STOP LP |
15A |
Interruptor de luz de freno |
| PDM #1 |
20A |
PDM |
| BCM #3 |
10A |
BCM, receptor RF, llave de encendido III. y interruptor de advertencia de la puerta Interruptor del retrovisor exterior eléctrico, indicador de seguridad |
| CLOCK |
15A |
Módulo de control del aire acondicionado, conector de enlace de datos, reloj digital |
| AUDIO #1 |
15A |
Audio, A/V y unidad principal de navegación , Unidad PIO |
| ATM |
10A |
Interruptor modo deportivo, solenoide de la llave |
| S/WARMER |
15A |
Módulo de control del calefactor del asiento del conductor/acompañante |
| BCM #2 |
10A |
Reostato, BCM, PDM, Tablero de instrumentos (MICOM) |
| POWER CONNECTOR |
|
FUSIBLES: LUZ DEL HABITÁCULO 15A, RELOJ 15A, AUDIO 1 15A, BCM 3 10A |

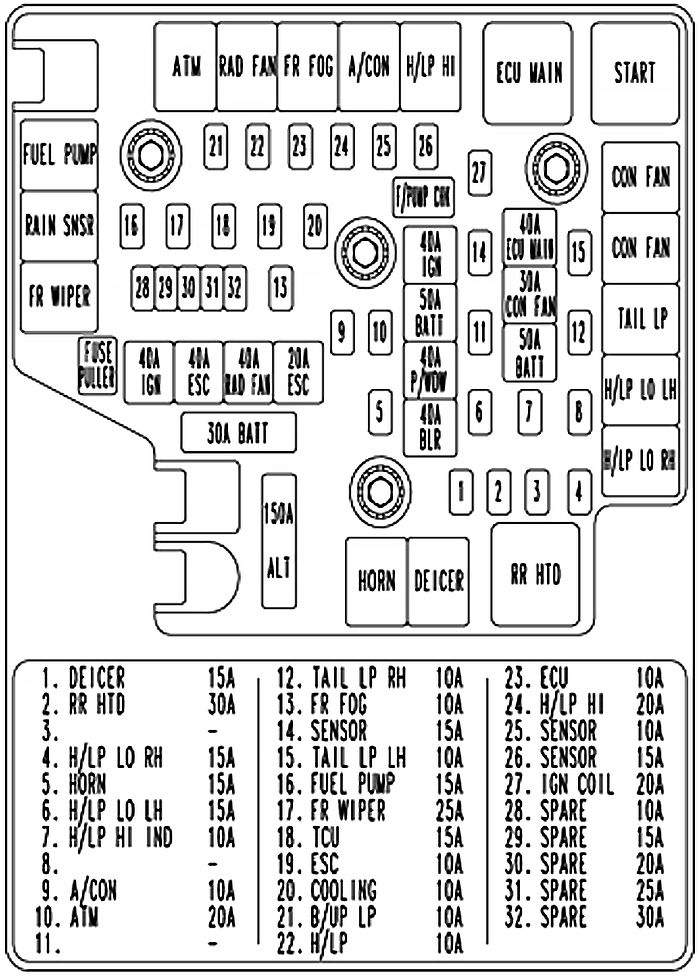

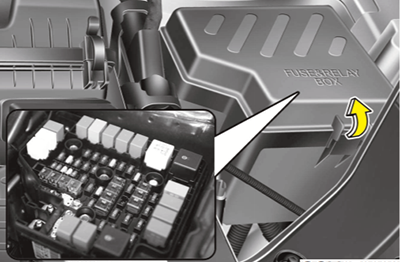

Compartimento del motor
Si no funcionan los faros u otros componentes eléctricos y los fusibles están bien, compruebe el bloque de fusibles del compartimiento del motor.

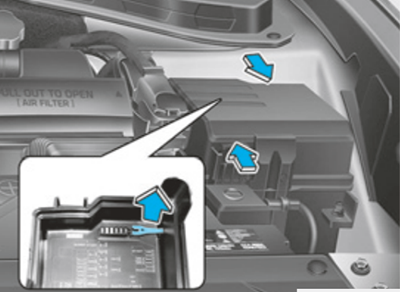

Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
Diagrama de fusibles
| № |
Nombre |
Amp. |
Circuito protegido |
| |
ALT |
175A |
VÍNCULO DE FUSIBLES: BLR, B+ 2, ELEVALUNAS ELÉCTRICO, ABS 1, ABS 2 FUSIBLE: DESHELADOR, HTD TRASERO, AIRE ACONDICIONADO, ANTINIEBLAS DELANTERO, FARO DE CRUCE IZO LUZ DE CRUCE DCH |
| |
IGN 1 |
40A |
Interruptor de encendido (ACC, ENC 1) Caja de relés PDM (Relé ENC 1) |
| |
ABS 1 |
40A |
Conector de comprobación multiusos, módulo de control ABS Módulo de control ESP |
| |
CON FAN 2 |
50A |
Relé del ventilador del condensador (alto) |
| |
ABS 2 |
20A |
Módulo de control ABS, módulo de control ESP |
| |
BLR |
40A |
FUSIBLE: BLR |
| |
P/WDW |
40A |
Relé del elevalunas eléctrico, FUSIBLE ELÉCTRICO DE SEGURIDAD |
| |
B+2 |
50A |
FUSIBLE: BOCINA DE LA ALARMA ANTIRROBO, ASIENTO DEL ACOMPAÑANTE, TPMS, AIRE ACONDICIONADO TRASERO CALEFACTOR DEL ASIENTO, TECHO SOLAR, ANTINIEBLAS TRASERO, PDM 2, P/AMP LAVAFAROS) |
| |
IGN 2 |
40A |
Interruptor de encendido (START, ENC 2), relé de puesta en marcha, Caja de relés PDM (Relé ENC 1) |
| |
B+ 1 |
50A |
FUSIBLE: BLOQUEO DE LA LA PUERTA, EMERGENCIA, PDM 1, PUERTA DE LLENADO DE COMBUSTIBLE PARADA, CONECTOR ELÉCTRICO (BCM 3, RELOJ LUZ DEL HABITÁCULO, AUDIO 1) |
| |
CON FAN 1 |
40A |
Relé del ventilador del condensador (BAJO) |
| |
ECU MAIN |
40A |
Relé de control del motor |
| 1 |
DEICER |
15A |
Relé del deshelador del limpiaparabrisas delantero |
| 2 |
RR HTD |
30A |
Relé del desempañador trasero |
| 3 |
– |
– |
– |
| 4 |
H/LP LO RH |
15A |
Relé faro (cruce) DCH. |
| 5 |
HORN |
15A |
Relé de claxon |
| 6 |
H/LP LO LH |
15A |
Relé faro (cruce) IZO. |
| 7 |
H/LP Hl IND |
10A |
Tablero de instrumentos (IND. de faros de carretera) |
| 8 |
ALT DSL |
10A |
– |
| 9 |
A/CON |
10A |
Relé A/A |
| 10 |
ATM |
15A |
4WD ECM (G4KE/G6DC/D4HB M/T), Relé de la luz de marcha atrás |
| 11 |
– |
– |
– |
| 12 |
TAIL RH |
10A |
Luz de comninación trasera (entrada)/ (salida), luz de posición DCH, Luz de la guantera, caja de relés ICM (relés DRL) |
| 13 |
FR FOG |
10A |
Relé de faro antiniebla |
| 14 |
SENSOR 3 |
15A |
G4KE: Inyector 1~4, válvula de solenoide de purga del cánister.
G6DC: PCM, válvula de control de aceite 1/2 (escape/entrada), Válvula de solenoide de purga del cánister, Válvula del colector de admisión variable 1/2.
D4HB – ECM |
| 15 |
TAIL LH |
10A |
Luz de la matrícula, luz de combinación trasera (admisión) IZQ, Luz de comninación trasera (salida) IZQ, luz de posición IZQ |
| 16 |
FUEL PUMP |
15A |
Relé de la bomba del combustible |
| 17 |
FR WIPER |
25A |
Relé del sensor de lluvia, relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero, Interruptor multifunción (limpiaparabrisas) |
| 18 |
TCU |
15A |
PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB ATT) Sensor de la batería |
| 19 |
ABS |
10A |
Conector de comprobación multiusos, módulo de control ABS, 4WD, ECM, Módulo de control ESP, interruptor de la luz de freno (G6DC), sensor intervalo intermitencia, Caja de vínculos de fusibles (relé del calefactor del filtro de combustible) (D4HB), Sensor de advertencia del fitlro de combustible (D4HB) |
| 20 |
COOLING |
10A |
Relé del ventilador del condensador (G6DC), Unidad del relé de incandescencia (D4HB) |
| 21 |
B/UP LP |
10A |
Relé de la luz de marcha atrás, interruptor de la luz de marcha atrás (G4KE/D4HB) |
| 22 |
H/LP |
10A |
Relé de faro (cruce) IZQ/DCH, relé de la luz antiniebla delantera, Relé de faro (carretera), sensor del dispositivo de nivelación de faros automático, Actuador del dispositivo de nivelación de faros IZQ/DCH |
| 23 |
ECU |
10A |
PCM (G4KE/G6DC), ECM/TCM (D4HB), Alternador (G6DC), Sensor de flujo de masa de aire (D4HB), interruptor de margen de la transmisión |
| 24 |
H/LP Hl |
20A |
Relé faro (luces carretera) |
| 25 |
SENSOR 1 |
10A |
G4KE – interruptor de la luz de freno, módulo del inmovilizador, relé del aire acondicionado, Relé de la bomba de combustible, Condenser, Relé del ventilador (cruce/carretera), Sensor de posición del cigüeñal, válvula de control de aceite 1/2, Sensor de posición del árbol de levas 1/2, sensor de oxígeno (superior), Válvula del colector de admisión variable.
G6DC – PCM, relé del aire acondicionado, relé de la bomba de combustible, inyector 1~6.
D4HB – interruptor de la luz de freno, módulo del inmovilizador, relé del aire acondicionado, Relé de la bomba de combustible, Condenser, Relé del ventilador (cruce/carretera), Sensor Lamda, válvula reguladora de presión del raíl ,Caja de vínculos de fusibles (Relé del calefactor PTC 1) |
| 26 |
SENSOR 2 |
15A |
G4KE – PCM, Sensor de oxígeno (inferior).
G6DC – PCM, Sensor de oxígeno 1~4.
D4HB – Válvula reguladora de presión de combustible, sensor de nivel de aceite, Solenoide del bypass de refrigeración EGR, actuador VGT eléctrico |
| 27 |
IG COIL |
20A |
G4KE – Condensador, bobina de encendido 1~4/
G6DC – Condensador 1/2, bobina de encendido 1~6.
D4HB – ECM |
| 28 |
SPARE |
10A |
– |
| 29 |
SPARE |
15A |
– |
| 30 |
SPARE |
20A |
– |
| 31 |
SPARE |
25A |
– |
| 32 |
SPARE |
30A |
– |

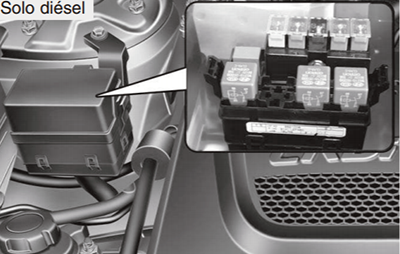

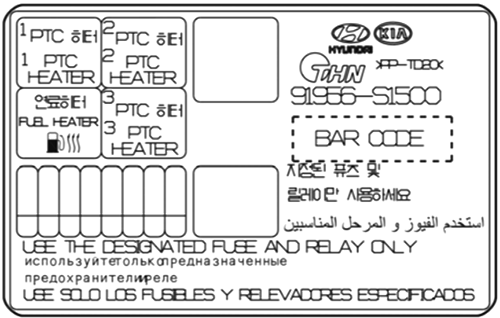

Caja diesel
| Nombre |
Amp. |
Circuito protegido |
| GLOW PLUG FUSIBLE LINK |
80A |
Unidad de relé de incandescencia |
| FUEL FILTER HEATER |
30A |
Relé del calefacción del filtro combustible |
| PTC HEATER #1 |
40A |
Relé del calefactor PTC #1 |
| PTC HEATER #2 |
40A |
Relé del calefactor PTC #2 |
| PTC HEATER #3 |
40A |
Relé del calefactor PTC #3 |

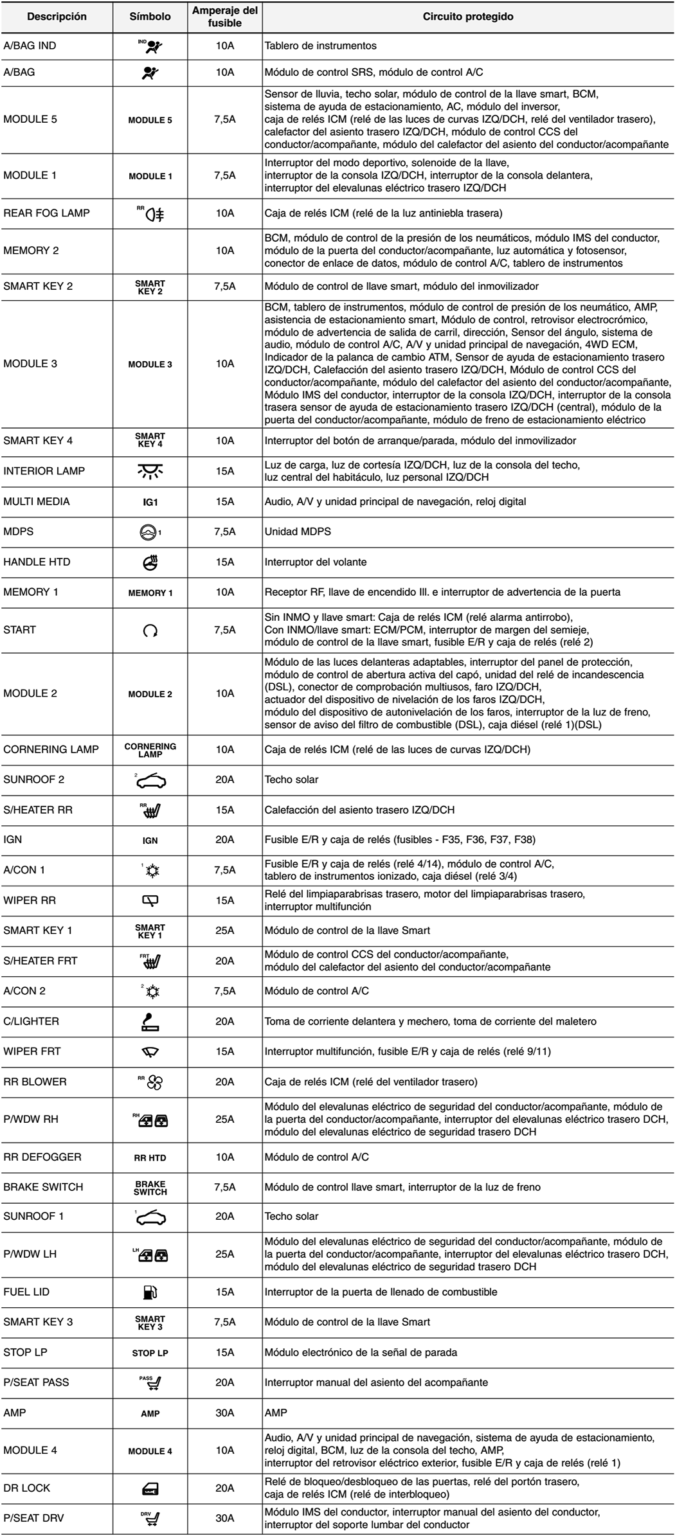

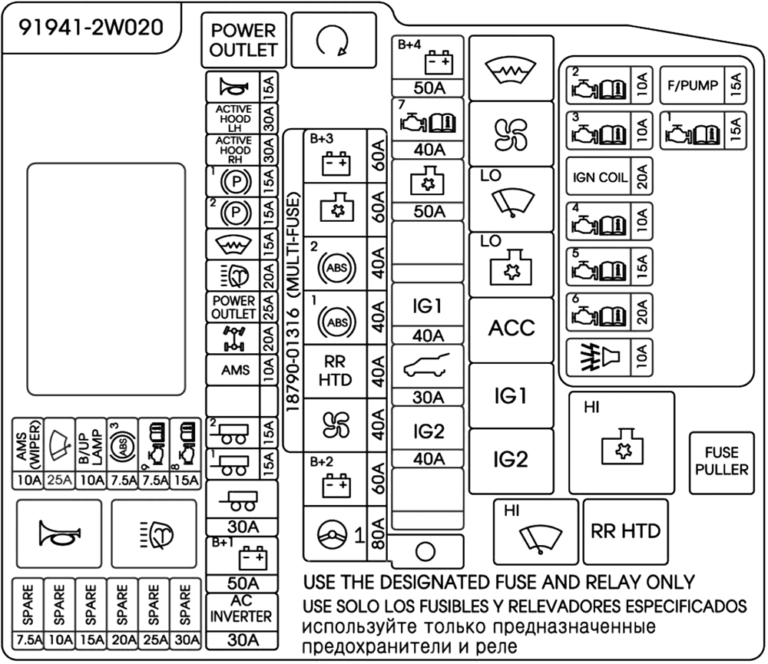

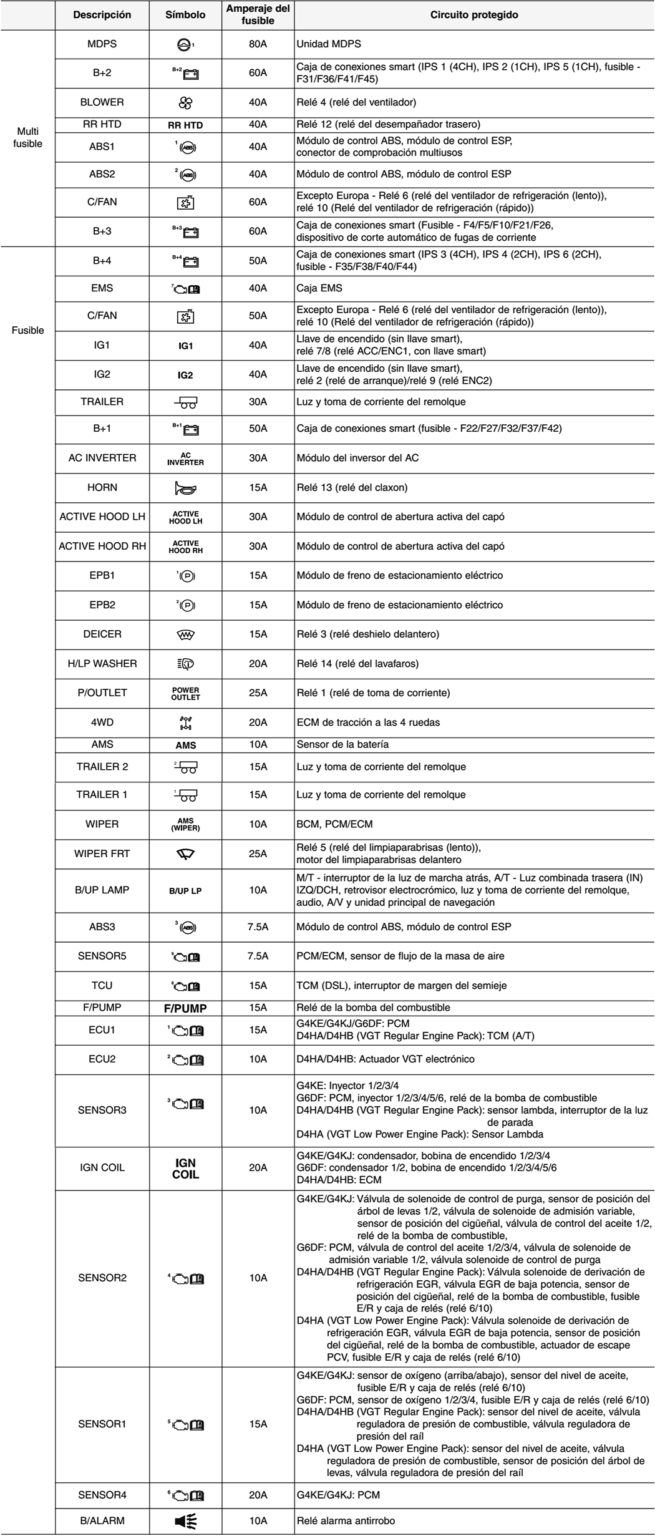

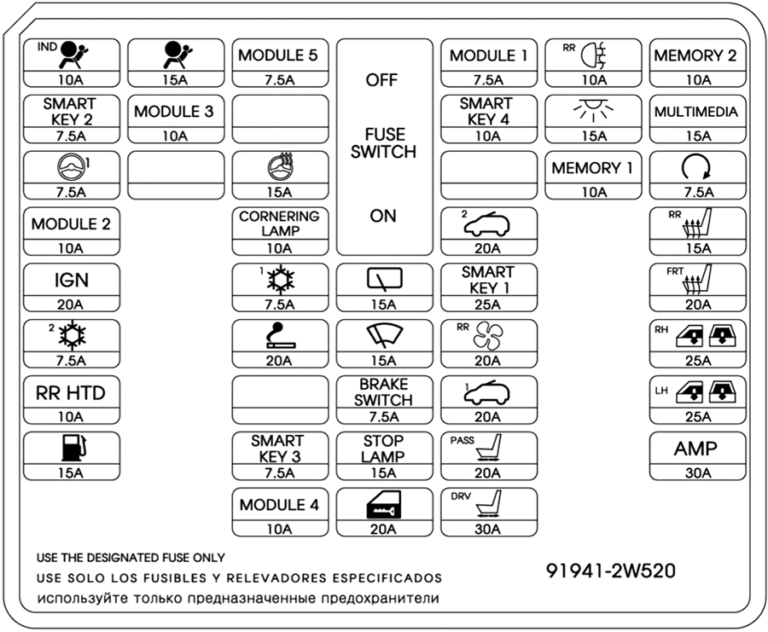

Diagrama de fusibles Hyundai Santa Fe (2013-2016)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Santa Fe (DM/NC) (años del modelo 2013, 2014, 2015, 2016).
Compartimiento de pasajeros
Diagrama de fusibles
Compartimento del motor
Desconecte el cable del borne negativo de la batería. Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.
Diagrama de fusibles
Diagrama de fusibles Hyundai Santa Fe (2019-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Santa Fe (TM) (años del modelo 2019 y 2020).

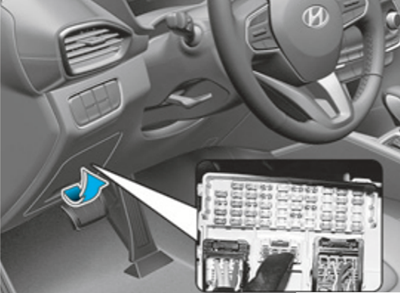

Compartimiento de pasajeros

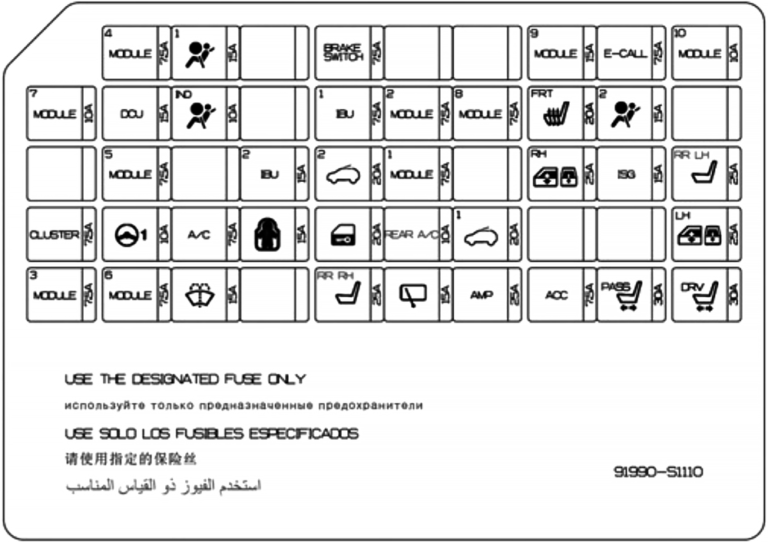

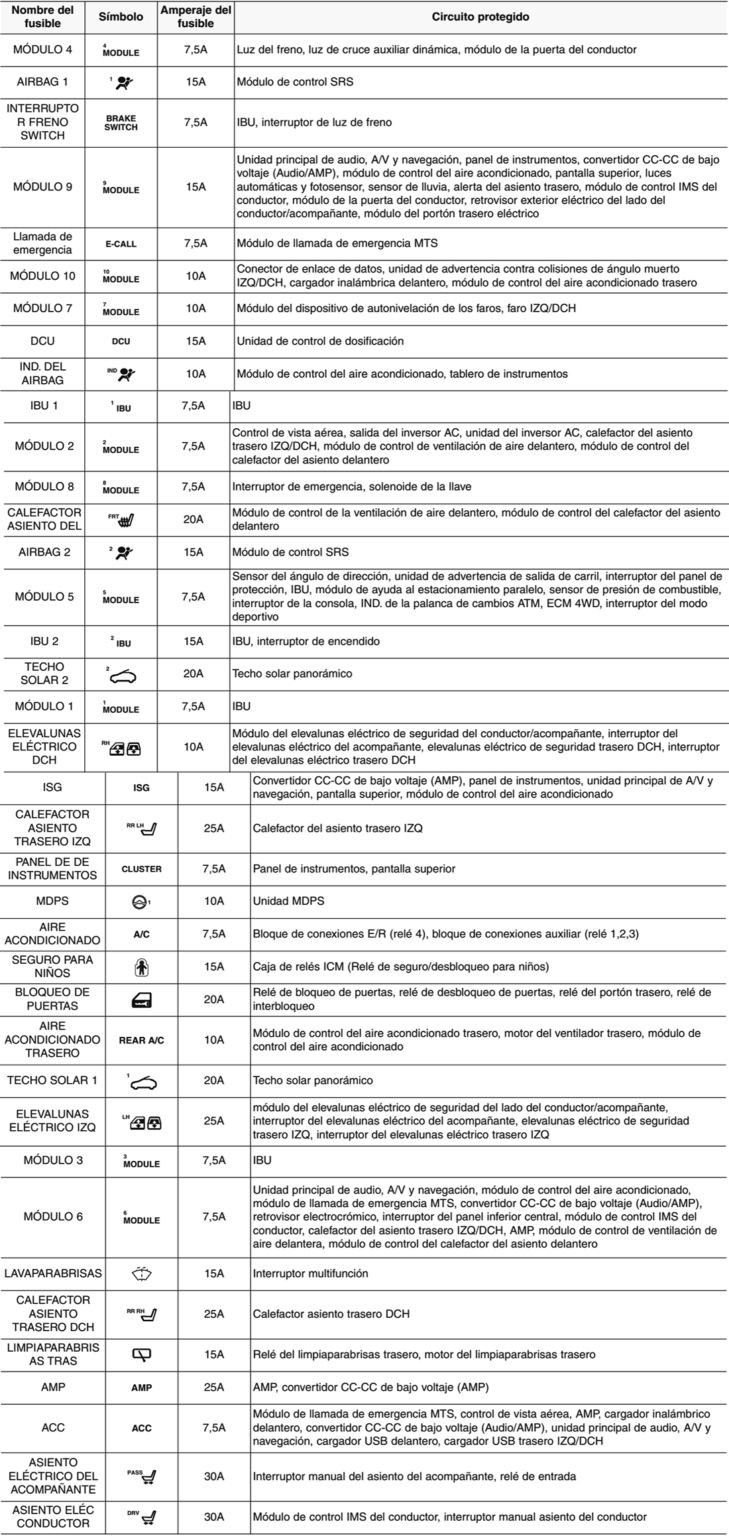

Diagrama de fusibles

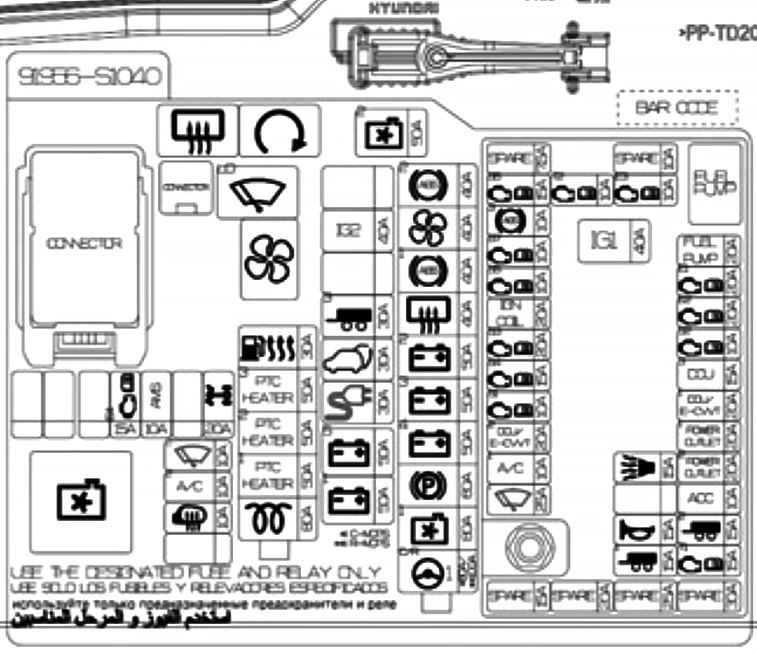

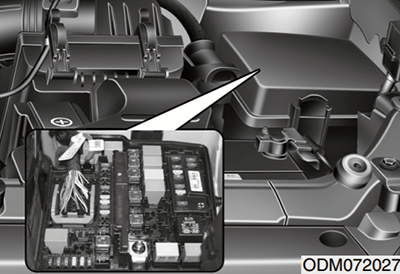

Compartimento del motor
Desconecte el cable negativo de la batería. Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba.

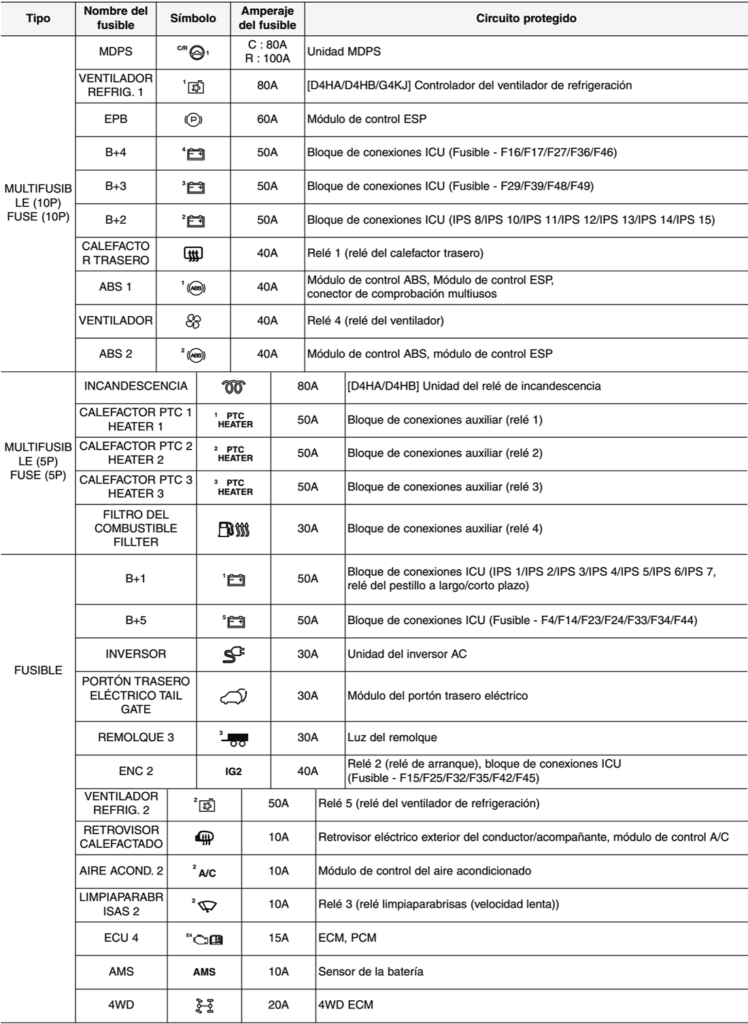

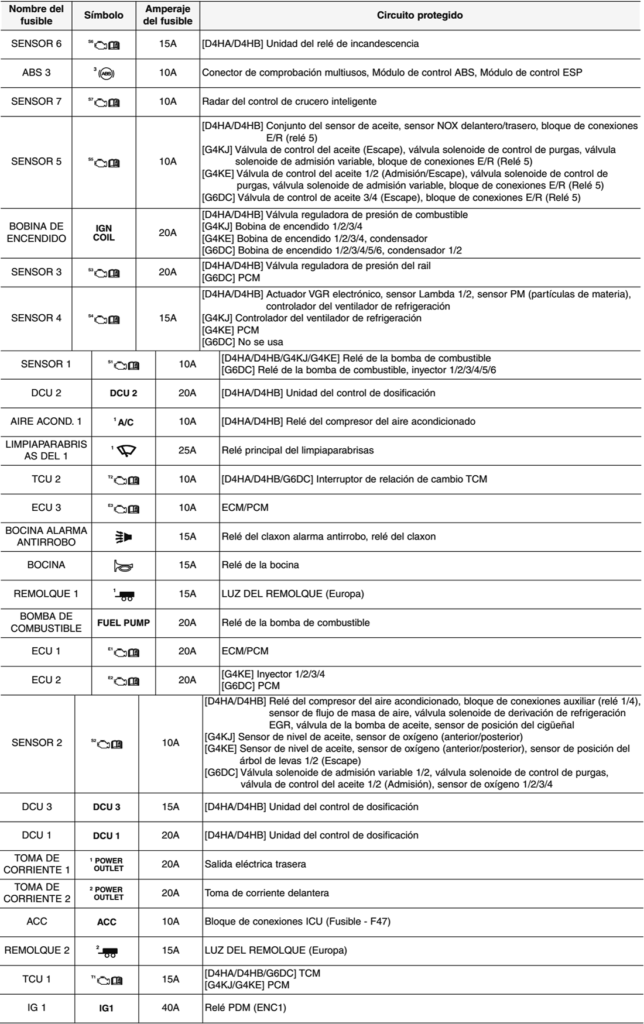

Diagrama de fusibles

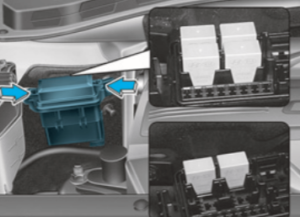

Bloque PCB

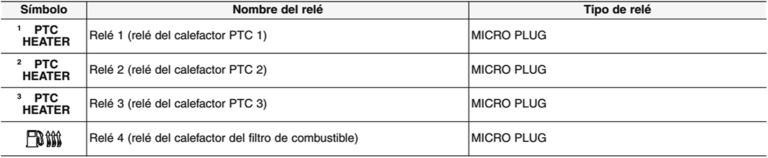

Sólo diésel
