Mantenimiento Fusibles Hyundai Accent

Diagrama de fusibles Hyundai Accent (2000-2005)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Accent / Dodge Verna (años del modelo 2000, 2001, 2002, 2003, 2004, 2005).

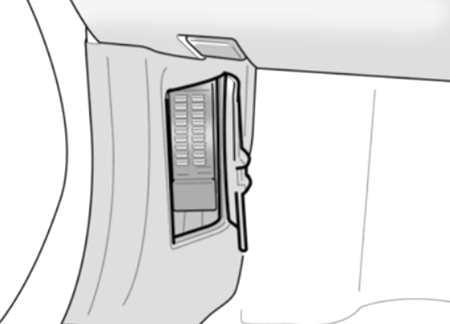

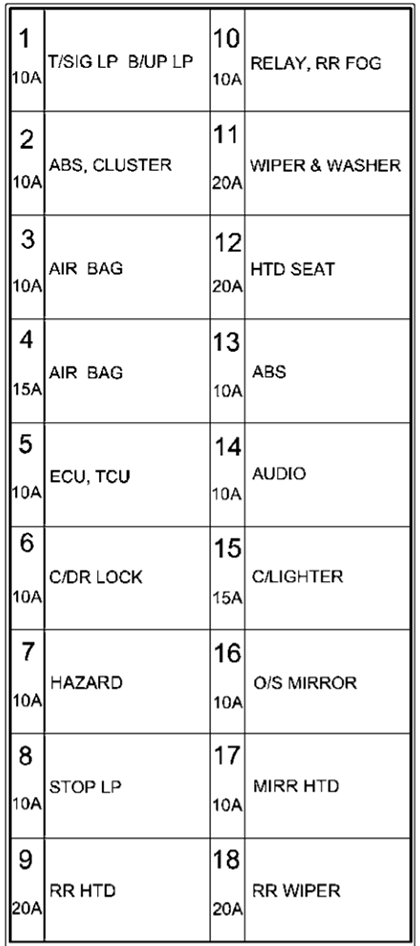

Compartimiento de pasajeros
La caja de fusible para las luces u otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdo del puesto del conductor. Dentro de la caja de fusible encontrará una lista de los circuitos protegidos por los fusibles.

Diagrama de fusibles

Amp. COMPONENTES PROTEGIDOS
1 10A Intermitentes de advertencia, interruptor de la luz de marcha atrás, interruptor de la velocidad de la transmisión, Módulo de control del cambio A/T y bloqueo de la llave
2 10A ETACM, resistor de excitación previa, tablero de mandos, temporizador del cinturón de seguridad
3 10A Tablero de mandos
4 15A Airbag
5 10A ECM, palanca de cambio A/T, interruptor de la velocidad de la transmisión, sensor del caudal de aire, sensor de la velocidad del vehículo, sensor del agua
6 10A Cierre centralizado
7 10A Intermitentes de advertencia, ETACM
8 10A Luz de freno, palanca de cambio A/T, solenoide de bloque de la llave A/T
9 20A Desempañador luna trasera
10 10A Faro, elevalunas eléctrico, nivelación del faro, lavafaros, ETACM, faro antiniebla delantero, control del difusor de aire, lavado intermitente trasero, relé del filtro del combustible
11 20A Limpiaparabrisas y lavaparabrisas delantero
12 20A Calefactor del asiento
13 10A Control ABS, purga ABS
14 10A Reloj digital, audio, módulo de control del cambio A/T y bloqueo de la llave
15 15A Mechero
16 10A Retrovisores exteriores eléctricos
17 10A Desempañador de la luna trasera y de los retrovisores exteriores
18 20A Escobilla de la luna trasera

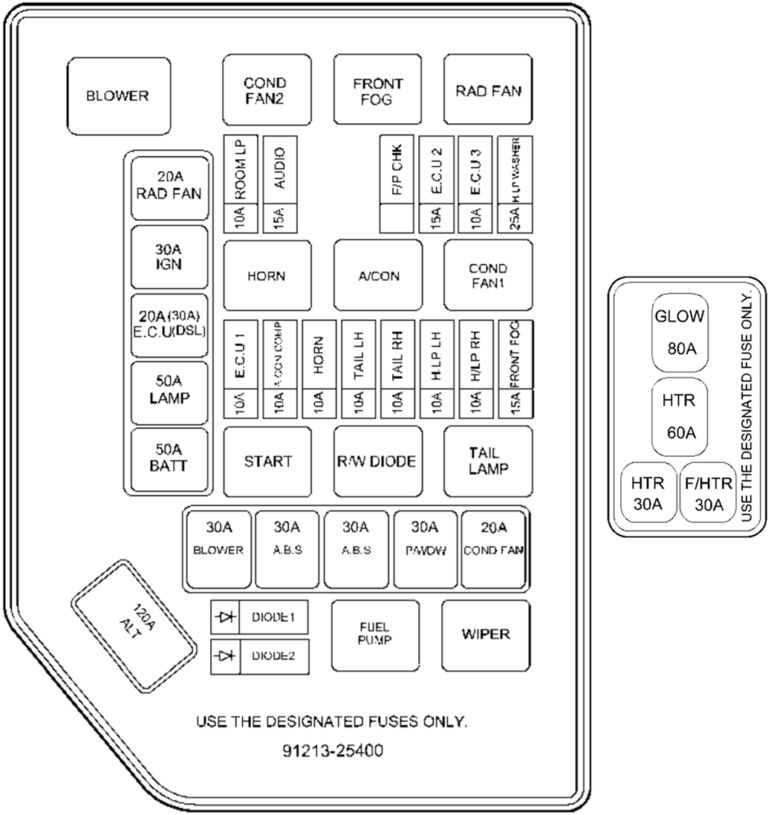

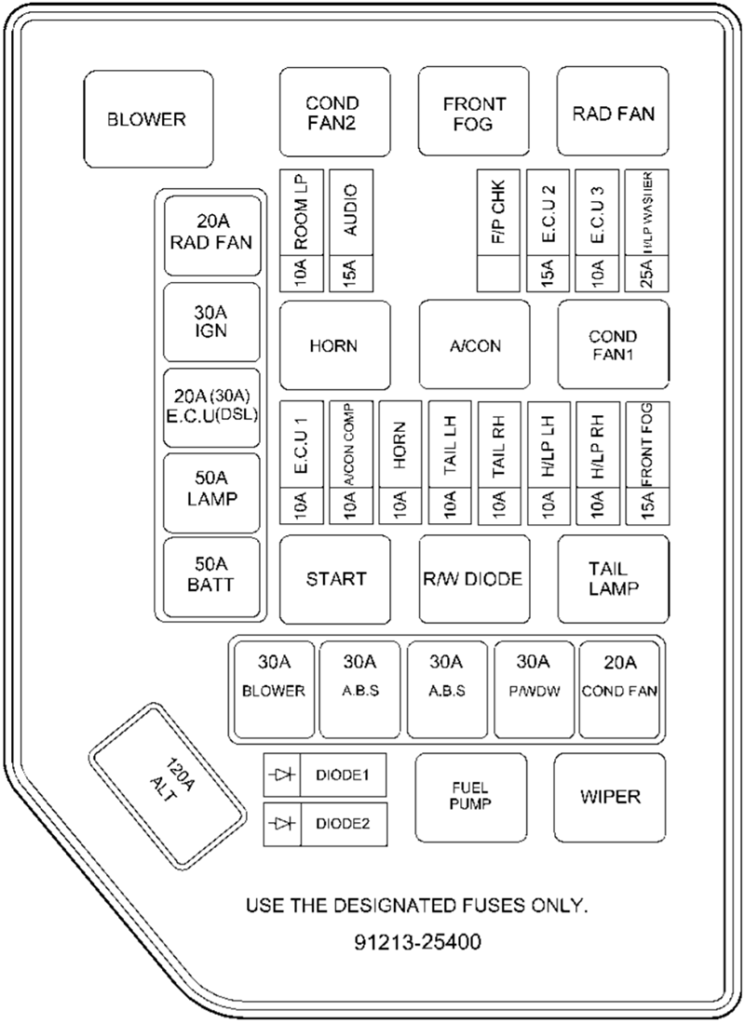

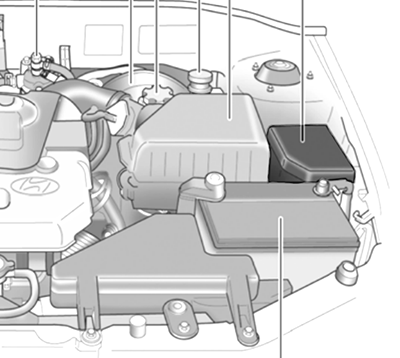

Compartimento del motor

Diagramas de fusibles
Motor gasolina

Nombre Amp. COMPONENTES PROTEGIDOS
ALT 120A Carga (generador)
BATTERY 50A Fusible 6, 7, 8, 9, fusible del claxon, fusible de la luz interior
LAMP 50A Fusible del faro, fusible del faro antiniebla delantero, relé del piloto trasero, fusible del lavafaros
ECU 20A Relé de control del motor, generador, relé de la bomba del combustible, fusible ECU #3
IGN 30A Fuente de alimentación para el arranque, relé de encendido
RAD FAN 20A Control del ventilador del motor
BLOWER 30A Control del difusor de aire
ABS 30A Control ABS, conector de purga ABS
ABS 30A Control ABS, conector de purga ABS
P/WDW 30A Elevalunas eléctrico
COND FAN 20A Control del ventilador del condensador
ECU #1 10A Ventilador del radiador, ventilador del condensador, ECM, sensor de oxígeno, válvula de control de purgas, SMATRA, relé de la bujía incandescente, relé del calefactor, interruptor de la luz de parada
A/CON COMP 10A Relé A/C
HORN 10A Relé del claxon
TAIL LH 10A Faros, piloto combinado izquierdo, luz de la matrícula, control DRL Luz de posición, relé del lavafaros
TAIL RH 10A Piloto combinado derecho, luz de la matrícula, luz de posición
H/LP LH 10A Faro izquierdo, control DRL, tablero de mandos
H/LP RH 10A Faro derecho
FRONT FOG 15A Relé del faro antiniebla delantero
ROOM LP 10A Tablero de mandos, luz de cortesía, luz del maletero, ETACM, DLC, Advertencia de puerta abierta, conector de comprobación múltiple
AUDIO 15A Audio, reloj digital, antena eléctrica, interruptor del aire acondicionado, interruptor de la luz antiniebla trasera
ECU #2 15A Actuador de la velocidad lenta, ECM, sensor de posicionamiento del árbol de levas, actuador EGR, Actuador de la placa de la mariposa
ECU#3 10A ECM
H/L WASHER 25A Motor del lavafaros
F/PUMP CHK (E50)   Relé de la bomba del combustible, motor de la bomba del combustible

Motor diésel

Nombre Amp. COMPONENTES PROTEGIDOS
ALT 120A Carga (generador)
BATTERY 50A Fusible 6, 7, 8, 9, fusible del claxon, fusible de la luz interior
LAMP 50A Fusible del faro, fusible del faro antiniebla delantero, relé del piloto trasero, fusible del lavafaros
ECU (DSL) 30A Relé de control del motor, generador, relé de la bomba del combustible, fusible ECU #3
IGN 30A Fuente de alimentación para el arranque, relé de encendido
RAD FAN 20A Control del ventilador del motor
BLOWER 30A Control del difusor de aire
ABS 30A Control ABS, conector de purga ABS
ABS 30A Control ABS, conector de purga ABS
P/WDW 30A Elevalunas eléctrico
COND FAN 20A Control del ventilador del condensador
HTR 60A Calefactor auxiliar
HTR 30A Calefactor auxiliar
GLOW 80A Relé de la bujía incandescente
F/HTR 30A Calefactor del combustible
ECU #1 10A Ventilador del radiador, ventilador del condensador, ECM, sensor de oxígeno, válvula de control de purgas, SMATRA, relé de la bujía incandescente, relé del calefactor, interruptor de la luz de parada
A/CON COMP 10A Relé A/C
HORN 10A Relé del claxon
TAIL LH 10A Faros, piloto combinado izquierdo, luz de la matrícula, control DRL Luz de posición, relé del lavafaros
TAIL RH 10A Piloto combinado derecho, luz de la matrícula, luz de posición
H/LP LH 10A Faro izquierdo, control DRL, tablero de mandos
H/LP RH 10A Faro derecho
FRONT FOG 15A Relé del faro antiniebla delantero
ROOM LP 10A Tablero de mandos, luz de cortesía, luz del maletero, ETACM, DLC, Advertencia de puerta abierta, conector de comprobación múltiple
AUDIO 15A Audio, reloj digital, antena eléctrica, interruptor del aire acondicionado, interruptor de la luz antiniebla trasera
ECU #2 15A Actuador de la velocidad lenta, ECM, sensor de posicionamiento del árbol de levas, actuador EGR, Actuador de la placa de la mariposa
ECU#3 10A ECM
H/L WASHER 25A Motor del lavafaros
F/PUMP CHK (E50)   Relé de la bomba del combustible, motor de la bomba del combustible

Diagrama de fusibles Hyundai Accent (2006-2011)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Accent (MC) (años del modelo 2006, 2007, 2008, 2009, 2010, 2011).

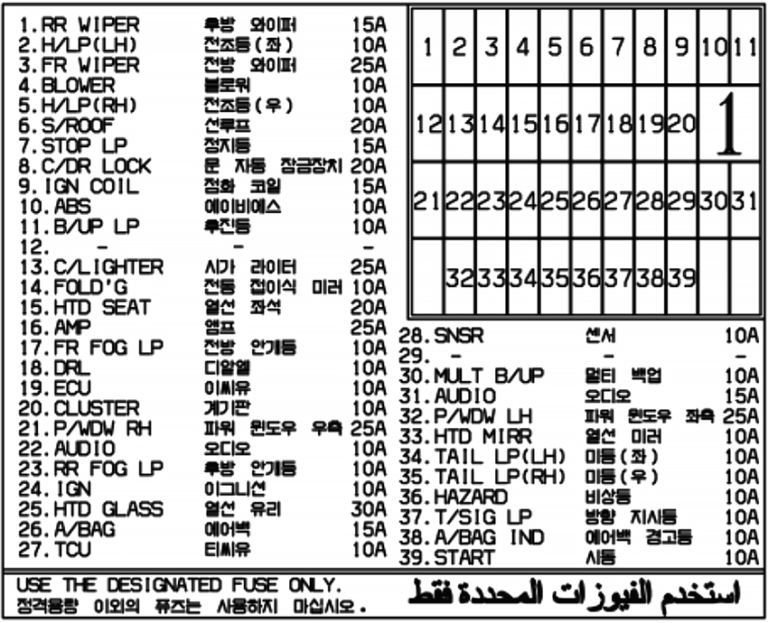

Compartimiento de pasajeros

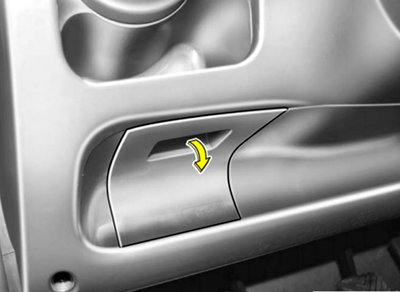

La caja de fusible para las luces u otros servicios de accesorios eléctricos se encuentra en la parte inferior del tablero de instrumentos en el lado izquierdo del puesto del conductor.

Diagrama de fusibles

ombre Amp. CIRCUITO PROTEGIDO
P/WDW RH 25A Interruptor elevalunas eléctrico conductor, interruptor elevalunas eléctrico acompañante, interruptor elevalunas eléctrico dcho trasero
P/WDWL H 25A Interruptor elevalunas eléctrico conductor, interruptor elevalunas eléctrico izqdo trasero
AUDIO 10A Interruptor retrovisor exterior y doblado eléctrico, reloj digital, audio
C/LIGHTER 25A Mechero, toma de corriente
H/LP (LH) 10A Faro izqdo
HTD MIRR 10A ECM, motor retrovisor exterior conductor y doblado eléctrico, motor retrovisor exterior acompañante y doblado eléctrico, PCM, interruptor desempañador trasero
RR WIPER 15A Interruptor multifunción, motor escobilla trasera
FR WIPER 25A Interruptor multifunción, motor escobilla parabrisas
TAIL LP (LH) 10A Piloto combinado trasero izqdo, luz de matrícula izqda (3 puertas), faro izqdo, módulo de control DRL
IGN 10A Interruptor nivelación faros, actuador nivelación faros, relé del calefactor del filtro de combustible (diesel), relé faro antiniebla
HTD SEAT 20A Interruptor calefacción asiento conductor, interruptor calefacción asiento acompañante
BLOWER 10A Sensor de interior activo y humedad, módulo de control A/A, BCM, relé ventilador, motor techo solar, relé del calefactor PTC 2, 3 (diesel)
TAIL LP (RH) 10A Piloto combinado trasero dcho, luz de matrícula deha (3 puertas), faro dcho, luz de matrícula (4 puertas), conector derivación
HTD GLASS 30A BCM, desempañador trasero
AMP 25A AMP
H/LP (RH) 10A Faro dcho, tablero de instrumentos, módulo de control DRL
HAZARD 10A Relé emergencia, interruptor emergencia
A/BAG 15A Módulo de control SRS
SNSR 10A Interruptor desactivación PAB
RR FOG LP 10A Piloto combinado trasero, interruptor piloto antiniebla, BCM
FR FOG LP 10A Interruptor faro antiniebla, faro antiniebla izqdo, faro antiniebla dcho, BCM
S/ROOF 20A Motor techo solar
T/SIG LP 10A Interruptor de emergencia
TCU 10A Interruptor supermarcha, TCM (diesel), generador de impulsos ‘A’ (diesel), generador de impulsos ‘B’ (diesel), sensor velocidad vehículo
STOP LP 15A Conector enlace datos, interruptor luz de freno, relé elevalunas eléctrico, conector de control multiusos
A/BAG IND 10A Tablero de instrumentos
ECU 10A ECM, PCM, módulo de control EPS, sensor flujo masa de aire (diesel), interruptor de advertencia del filtro del combustible (diesel)
C/DR LOCK 20A Actuador bloqueo puerta conductor, actuador bloqueo puerta acompañante, BCM, actuador bloqueo puerta trasera izqda, actuador bloqueo puerta trasera deha, interruptor elevalunas eléctrico conductor, actuador bloqueo portón trasero
START 10A Relé de arranque
CLUSTER 15A BCM, tablero de instrumentos, generador, módulo de control DRL
IGN COIL 10A Bobina de encendido 1, 2, 3, 4, condensador
AUDIO (Power Connector) 15A Audio
MULT B/UP (Power Connector) 10A Luz maletero, luz interior, interruptor luz de cortesía, reloj digital, luz consola superior, módulo de control A/A, tablero de instrumentos, zumbador de advertencia trasera, interruptor advertencia puerta, BCM
ABS 10A Interruptor ESP, sensor ángulo de dirección, módulo de control ABS, módulo ESP, conector de control multiusos
B/UP LP 10A Interruptor luz marcha atrás, interruptor margen semieje
DRL 10A Módulo de control DRL
FOLD’G 10A Interruptor retrovisor exterior y doblado eléctrico

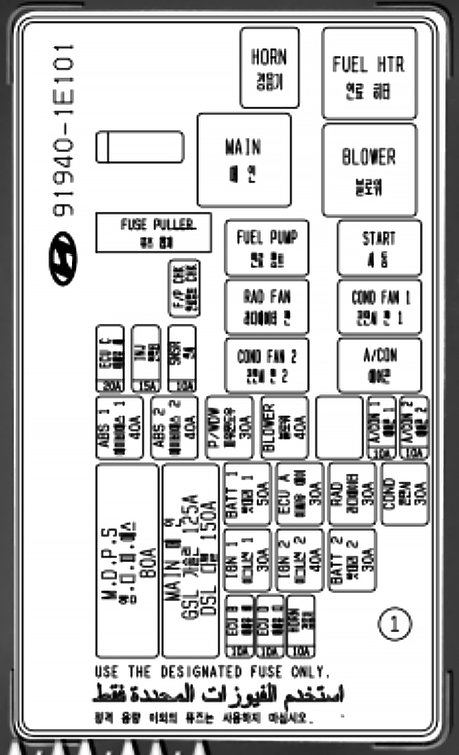

Compartimento del motor

Diagrama de fusibles

Nombre Amp. CIRCUITO PROTEGIDO
MAIN 125A / 150A Generador
BATT #1 50A Caja de conexiones P/l
BLOWER 40A Relé ventilador, motor ventilador
ABS #1 40A Módulo de control ABS, módulo ESP, conector de control multiusos
ABS #2 40A Módulo de control ABS, módulo ESP, conector de control multiusos
IGN #2 40A Relé de arranque, interruptor de encendido
IGN #1 30A Interruptor de encendido
BATT #2 30A Caja de conexiones P/l
P/WDW 30A Caja de conexiones P/l
RAD 30A Relé ventilador cond 1, relé ventilador RAD
ECU A 30A Gasolina: Relé principal, relé de la bomba de combustible.
Diesel: Relé principal
ECU C 20A Gasolina: ECM, PCM.
Diesel: ECM
INJ 15A Gasolina: Inyector 1,2,3, 4, válvula de control del aceite CVVT, módulo de control del inmovilizador, válvula de solenoide de control de purgas, actuador control velocidad ralentí.
Diesel: Inyector 1, 2, 3, módulo de control del inmovilizador, actuador aleta de mariposa, relé bujía de incandescencia, sensor posición árbol de levas, relé del calefactor PTC 1, actuador EGR, actuador VGT
A/CON #1 10A Relé A/A
A/CON #2 10A Módulo de control A/A
ECU B 10A Gasolina: ECM, TCM, PCM.
Diesel: ECM, TCM
HORN 10A Relé del claxon, relé del claxon alarma antirrobo
SNSR 10A Gasolina: Relé A/A, relé ventilador rad, relé ventilador cond 1, 2, sensor posición árbol de levas, sensor de oxígeno (ARRIBA, ABAJO), sensor flujo masa de aire.
Diesel: Relé A/A, relé ventilador rad, relé ventilador cond 1, 2, sensor Lambda, interruptor luz de freno
COND 30A Relé ventilador cond 1
M.D.P.S 80A Módulo de control EPS
ECU D 10A Diesel: ECM

Diagrama de fusibles Hyundai Accent / i25 (2012-2016)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Accent / i25 (RB) (años del modelo 2011, 2012, 2013, 2014, 2015, 2016, 2017).

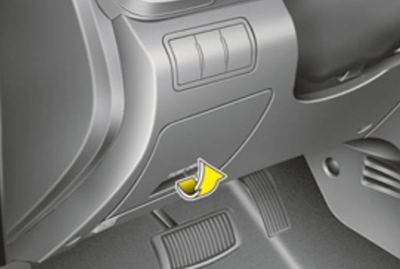

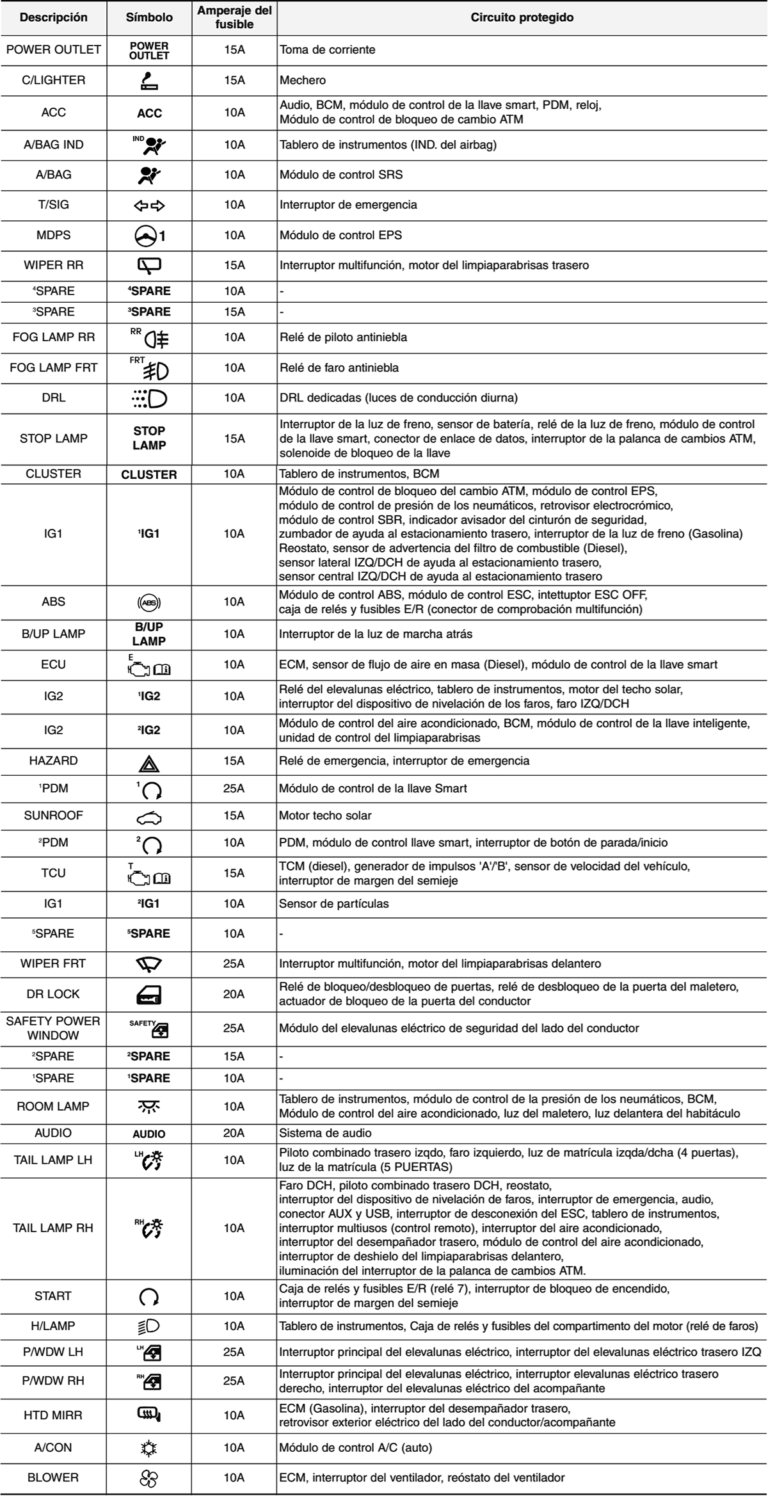

Compartimiento de pasajeros

Diagrama de fusibles

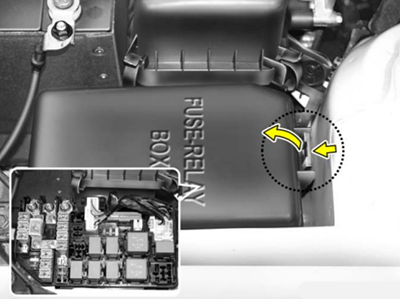

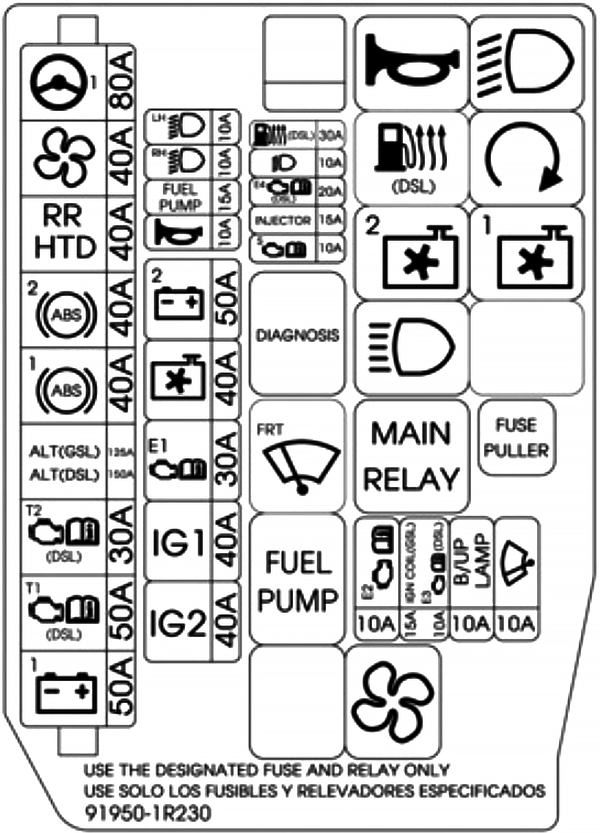

Compartimento del motor

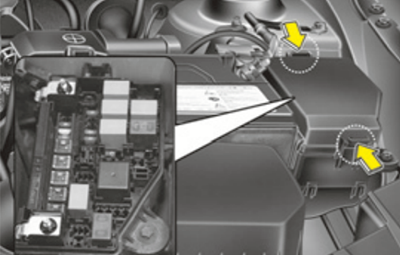

Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

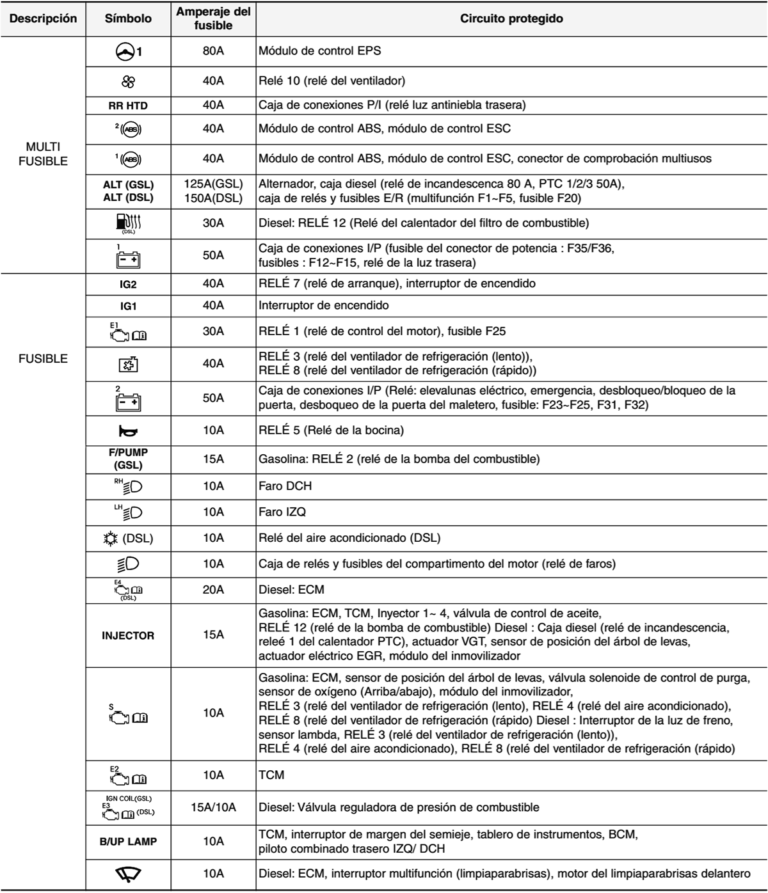

Diagrama de fusibles

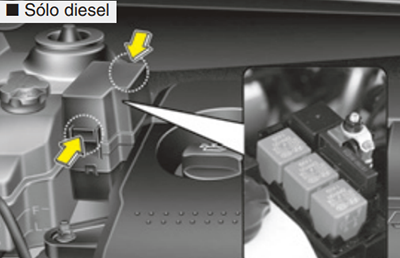

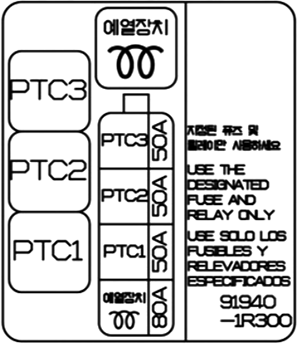

Sólo diesel


Diagrama de fusibles Hyundai Accent (2017-2020)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Hyundai Accent (años del modelo 2017, 2018, 2019, 2020).

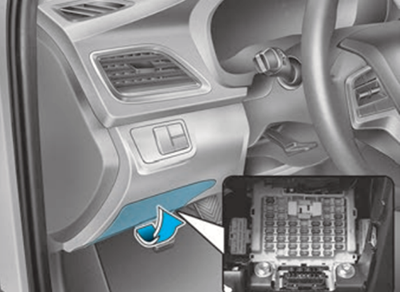

Compartimiento de pasajeros

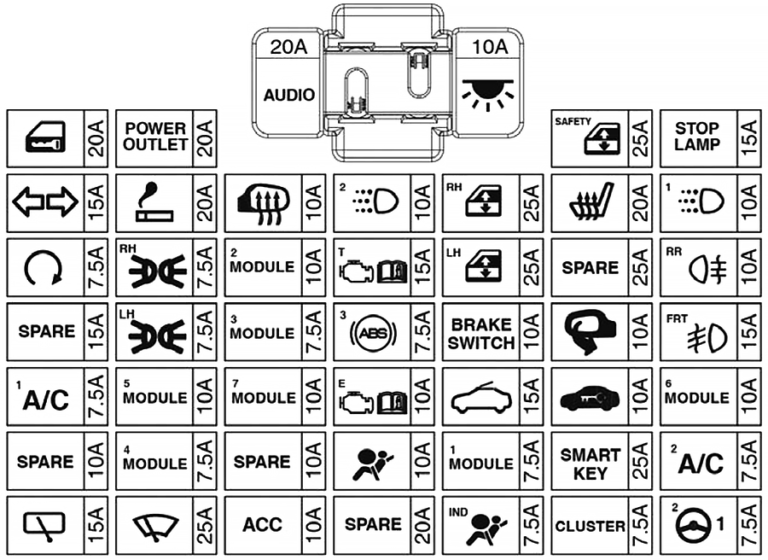

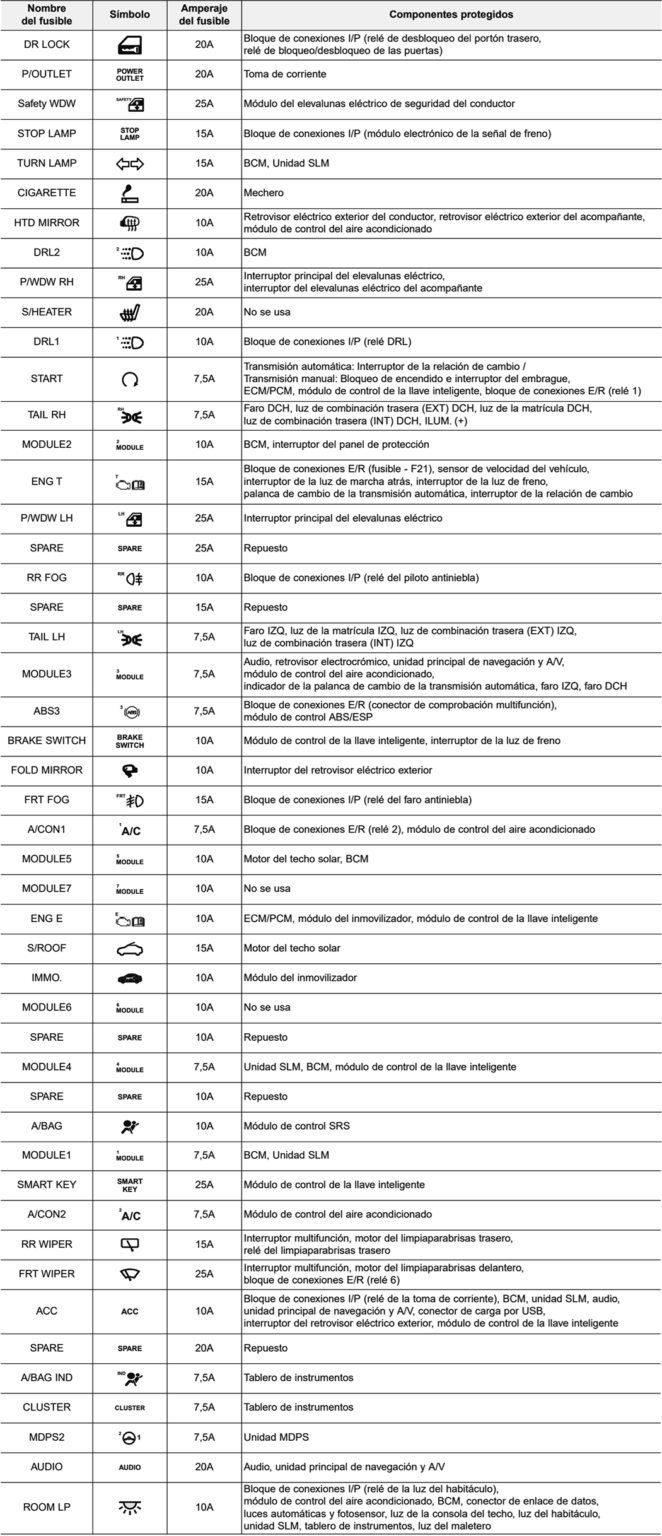

Diagrama de fusibles

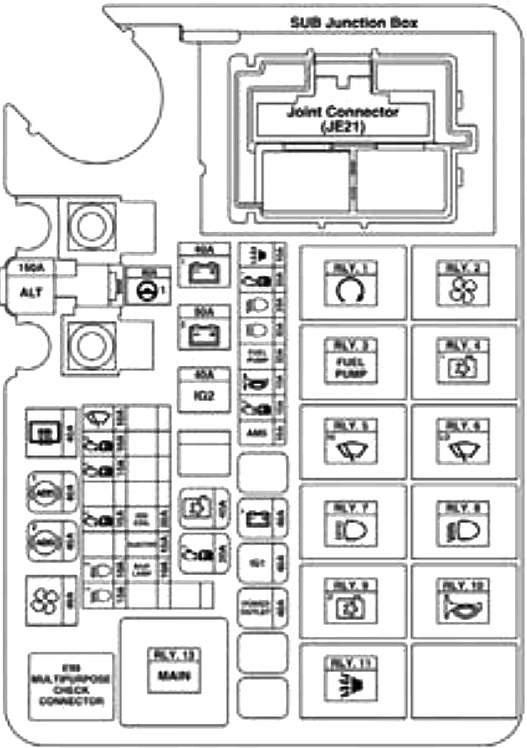

Compartimento del motor

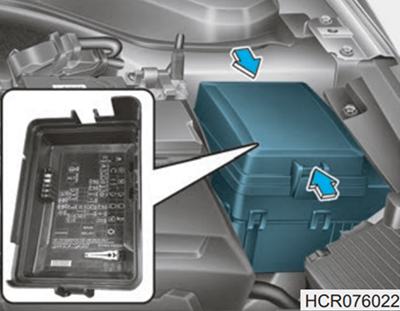

Retire la cubierta de la caja de fusibles pulsando la lengüeta y tirando hacia arriba.

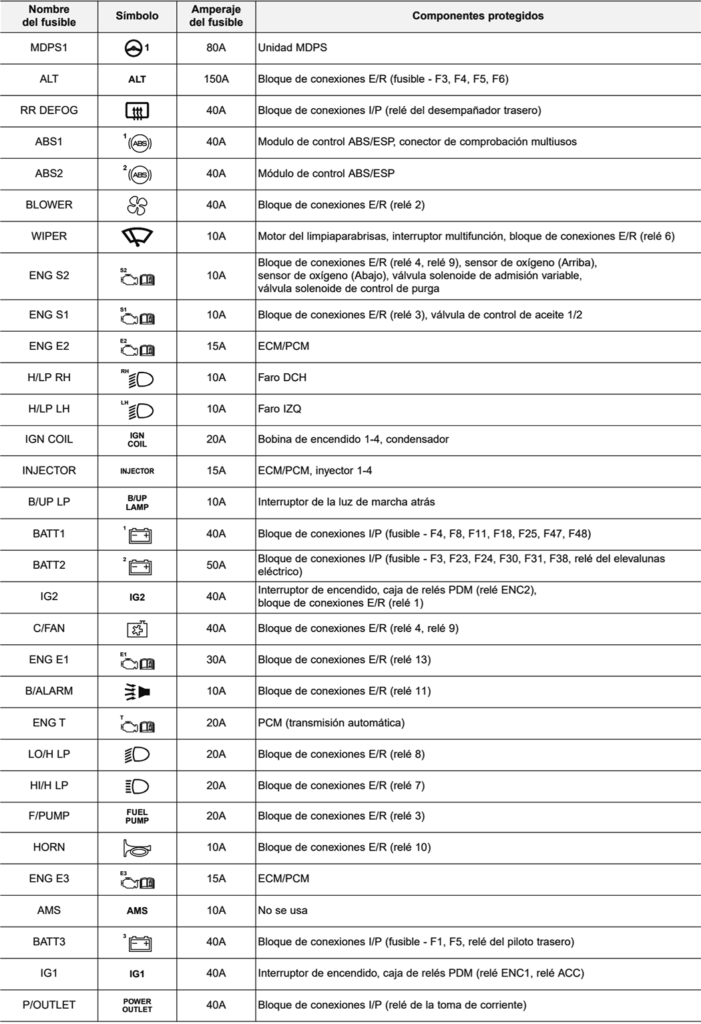

Diagrama de fusibles

Kappa 1,4L MPI

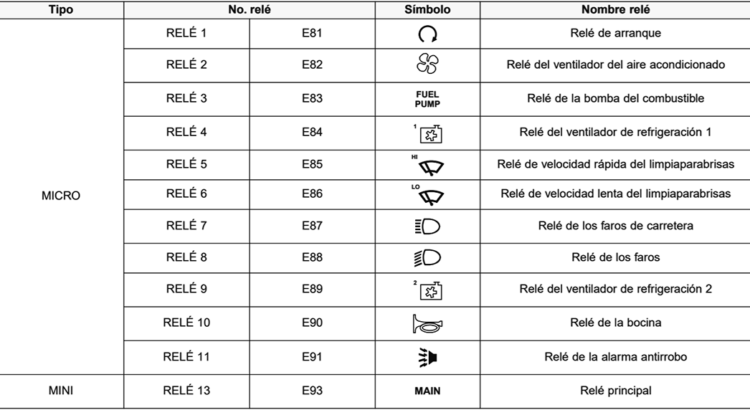

Relé

Gamma 1,6L MPI
