Mantenimiento Fusibles Ford Fusion

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Ford Fusion (años del modelo 2007, 2008, 2009).

Caja de fusibles del habitáculo
El tablero de fusibles está ubicado debajo y a la izquierda del volante de la dirección, junto al pedal del freno. Quite la cubierta del tablero para tener acceso a los fusibles. Para quitar un fusible, use la herramienta de extracción de fusibles que viene en la cubierta del tablero de fusibles.

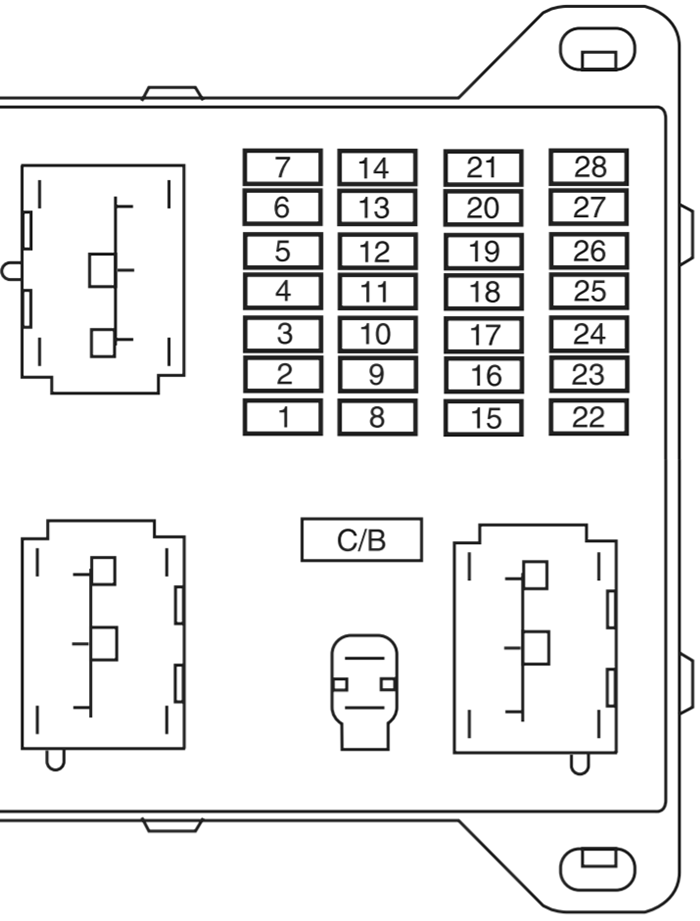

Diagrama de fusibles

№	Amp.	Descripción
1	10A	Luces de reversa (transmisión automática), Espejo electrocromático
2	20A	Cláxones
3	15A	Economizador de batería: luces interiores, luces para charco, luz de cajuela, ventanas eléctricas
4	15A	Luces de estacionamiento, marcadores laterales, luces de placa de licencia
5	—	No se usa
6	—	No se usa
7	—	No se usa
8	30A	Desempañador de la ventana trasera
9	10A	Espejos térmicos
10	30A	Bobina de arranque, PCM
11	15A	Luces altas
12	7.5A	Accesorios con retardo: unidades de radio de frecuencia amplia, toldo corredizo, iluminación de interruptor de bloqueo, espejos electrocromáticos
13	7.5A	Grupo de instrumentos, reloj analógico, unidades principales de control de aire acondicionado y calefacción
14	15A	Bomba del lavador
15	20A	Encendedor
16	15A	Accionador del seguro de las puertas, solenoide del seguro de la cajuela
17	20A	Bocina de graves auxiliar
18	20A	Unidades de radio, conector OBDII
19	—	No se usa
20	7.5A	Espejos eléctricos, módulo de radio satelital, tracción en todas las ruedas
21	7.5A	Luces de alto, CHMSL
22	7.5A	Audio
23	7.5A	Bobina de relevador del limpiador, lógica del grupo de instrumentos
24	7.5A	Sensor de Clasificación de Pasajeros (OCS) (asiento del pasajero), indicador PAD
25	7.5A	RCM
26	7.5A	Transceptor PATS, solenoide de seguro de cambio del freno, interruptor de pedal de freno, bobina del relevador de transmisión automática, interruptor de reversa (luces de reversa para transmisión manual)
27	7.5A	Grupo de instrumentos, unidades de comando de control de aire acondicionado y calefacción
28	10A	ABS/Control de tracción, asientos térmicos, brújula
C/B	30A (Disyuntor)	Alimentación de toldo corredizo, accesorios con retardo (fusible SJB 12, ventana eléctrica)

Caja de fusibles del vano motor
La caja de distribución de la corriente se ubica en el compartimiento del motor. Esta caja contiene fusibles de alta potencia que protegen a los sistemas eléctricos principales del vehículo contra sobrecargas.

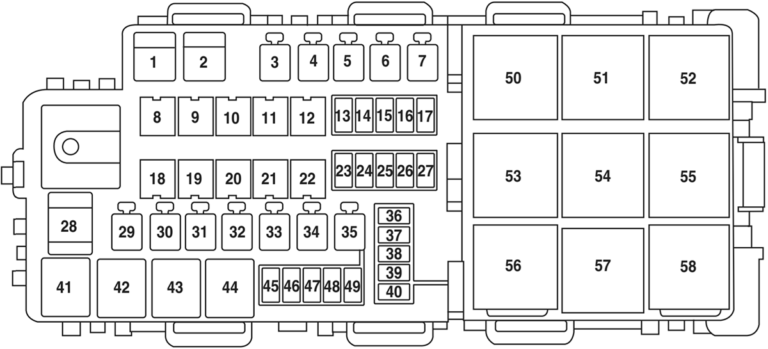

Diagrama de fusibles

№	Amp.	Descripción
1	60A	Alimentación de energía SJB (fusibles 12, 13, 14, 15, 16, 17, 18, C/B)
2	60A	Alimentación de energía para SJB (fusibles 1, 2, 4, 10, 11)
3	40A	Alimentación del tren motriz, bobina del relevador PCM
4	40A	Motor del ventilador
5	—	No se usa
6	40A	Desempañador de la ventana trasera, espejos térmicos
7	40A	Alimentación de potencia bomba PETA (PZEV)
8	40A	Bomba ABS
9	20A	Limpiadores
10	30A	Válvulas ABS
11	20A	Asientos térmicos
12	—	No se usa
13	10A	SYNC
14	15A	Interruptor de encendido
15	—	No se usa
16	15A	Transmisión
17	10A	Sensor del alternador
18	—	No se usa
19	40A	Alimentación lógica para SJB (dispositivos transistorizados)
20	—	No se usa
21	—	No se usa
22	20A	Tomacorriente de consola
23	10A	PCM KAM, FNR5 y solenoide de ventilación del cánister
24	15A	Faros de niebla
25	10A	Clutch del compresor de A/A
26	—	No se usa
27	—	No se usa
28	60A	Ventilador de enfriamiento del motor
29	—	No se usa
30	30A	Relevador de la bomba de combustible/inyectores
31	—	No se usa
32	30A	Asiento eléctrico del conductor
33	20A	Toldo corredizo
34	—	No se usa
35	—	No se usa
36	1A	Diodo del PCM
37	1A	Diodo del OTIS (A/T)
38	—	No se usa
39	—	No se usa
40	—	No se usa
41		Relevador de los faros de niebla
42		Relevador de descanso del limpiador
43		Relevador del clutch de A/A
44		Relevador de transmisión FNR5
45	5A	Retroalimentación de la bomba PETA (PZEV)
46	15A	Inyectores
47	15A	PCM clase B
48	15A	Bobina en bujía
49	15A	PCM clase C
50		No se usa
51		No se usa
52		Relevador del ventilador
53		No se usa
54		Relevador de la bomba de combustible/inyectores
55		Relevador de MARCHA del limpiador
56		No se usa
57		Relevador del PCM
58		Bomba PETA (PZEV)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Ford Fusion (años del modelo 2017, 2018, 2019, 2020)

Compartimiento de pasajeros
El panel de fusibles se encuentra debajo del panel de instrumentos, a la izquierda de la columna de la dirección.

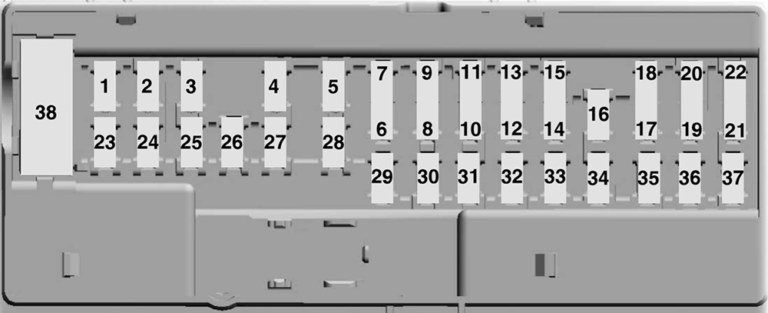

Diagrama de fusibles

№	Amp.	Componentes protegidos
1	10A	Iluminación (ambiental, guantera, visera, techo, cajuela).
2	7.5A	Apoyo lumbar.
3	20A	Desbloqueo de la puerta del conductor.
4	5A	No se usa (repuesto).
5	20A	Amplificador de subgraves.
6	10A	No se usa (repuesto).
7	10A	No se usa (repuesto).
8	10A	No se usa (repuesto).
9	10A	No se usa (repuesto).
10	5A	Teclado. Módulo de acceso del teléfono celular.
11	5A	No se usa (repuesto).
12	7.5A	Sistema de control de clima. Cambio de velocidad
13	7.5A	Bloqueo de la columna del volante de dirección. Tablero. Lógica de enlace de datos.
14	10A	Módulo eléctrico extendido.
15	10A	Módulo de gateway de enlace de datos.
16	15A	Seguro para niños. Liberación de la compuerta levadiza/cajuela.
17	5A	No se usa (repuesto).
18	5A	Interruptor arranque detención de botón de presión.
19	7.5A	Módulo eléctrico extendido.
20	7.5A	Faros adaptables.
21	5A	Sensor de humedad y de temperatura interior.
22	5A	No se usa (repuesto).
23	10A	Accesorio retardado (lógica del inversor de potencia, lógica del toldo corredizo, interruptor maestro del conductor).
24	20A	Bloqueo/desbloqueo centralizado.
25	30A	Puerta del conductor (ventana, espejo).
26	30A	Puerta del pasajero delantero (ventana, espejo).
27	30A	Toldo corredizo.
28	20A	Amplificador.
29	30A	Puerta trasera del lado del conductor (ventana).
30	30A	Puerta trasera del lado del pasajero (ventana).
31	15A	No se usa (repuesto).
32	10A	Sistema de posicionamiento global. Pantalla. Control de voz. Receptor de radiofrecuencia.
33	20A	Radio. Control de ruidos activo.
34	30A	Bus de marcha/arranque (fusible 19,20, 21,22,35,36,37, cortacircuitos).
35	5A	No se usa (repuesto).
36	15A	Espejo retrovisor de atenuación automática. Suspensión de la amortiguación de control continuo. Asientos calentados traseros.
37	20A	Volante de dirección calentado.
38	30A	No se usa (repuesto).

Compartimento del motor
La caja de distribución eléctrica se encuentra en el compartimiento del motor. Contiene fusibles de alta intensidad de corriente que protegen contra sobrecargas a los sistemas eléctricos principales del vehículo.

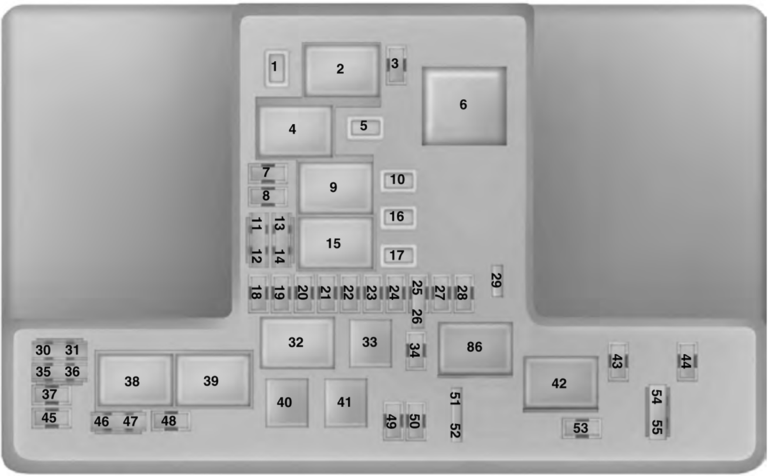

Diagrama de fusibles

№	Amp.	Componentes protegidos
1	30A	Toldo corredizo panorámico.
2	—	Relevador de arranque.
3	15A	Sensor de lluvia.
4	—	Relevador del motor del soplador.
5	20A	Tomacorriente 3: parte posterior de la consola.
6	—	No se usa.
7	20A	Módulo de control del tren motriz – alimentación del vehículo 1. Potencia del módulo de control del tren motriz.
8	20A	Módulo de control del tren motriz – alimentación del vehículo 2. Componentes de emisión.
9	—	Relevador del módulo de control del tren motriz.
10	20A	Tomacorriente 1 – zona delantera, lado del conductor.
11	15A	Módulo de control del tren motriz – alimentación del vehículo 4. Bobinas de encendido.
12	15A	Módulo de control del tren motriz – alimentación del vehículo 3. Componentes sin emisión.
13	10A	No se usa.
14	10A	No se usa.
15	—	Relevador de marcha/arranque.
16	20A	Tomacorriente 2 – consola.
17	—	No se usa.
18	—	No se usa.
19	10A	Dirección electrónica servoasistida de marcha/arranque.
20	10A	Control de crucero adaptivo.
21	15A	Control de transmisión de marcha/ arranque. Suspensión/arranque de la bomba de aceite de la transmisión.
22	10A	Solenoide del embrague del aire acondicionado.
23	15A	Marcha/arranque. Sistema de información de puntos ciegos. Cámara retrovisora. Pantalla de visualización frontal. Módulo de estabilidad del voltaje. Actuador de cambio de velocidad.
24	—	No se usa.
25	10A	Sistema de frenos antibloqueo de marcha/arranque.
26	10A	Módulo de control del tren motriz de marcha/arranque.
27	—	No se usa.
28	—	No se usa.
29	5A	Monitor del flujo de masa de aire.
30	—	No se usa.
31	—	No se usa.
32	—	Relevador del ventilador eléctrico 1.
33	—	Relevador del embrague del A/C.
34	—	No se usa.
35	—	No se usa.
36	—	No se usa.
37	—	No se usa.
38	—	Relevador del ventilador eléctrico 2.
39	—	Relevador de la bovina del ventilador eléctrico 2 y 3.
40	—	Relevador del claxon.
41	—	No se usa.
42	—	Relevador de la bobina de la bomba de combustible.
43	—	No se usa.
44	—	No se usa.
45	—	No se usa.
46	—	No se usa.
47	—	No se usa.
48	—	No se usa.
49	—	No se usa.
50	20A	Claxon.
51	—	No se usa.
52	—	No se usa.
53	—	No se usa.
54	10A	Interruptor de activación y desactivación de los frenos.
55	10A	Sensor ALT.

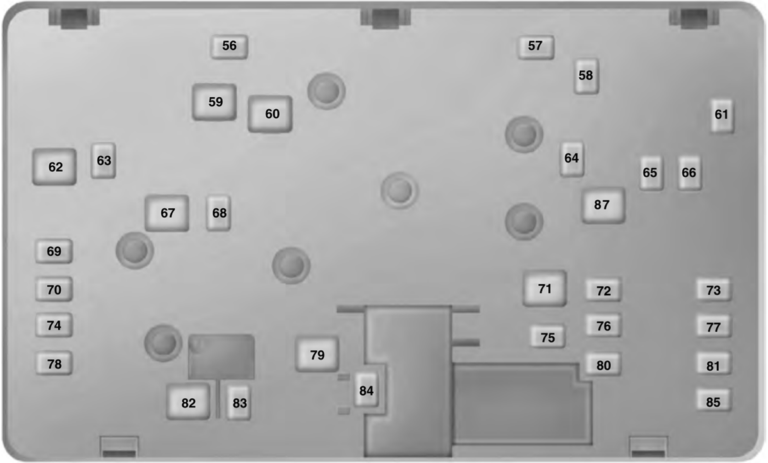

Parte inferior
Hay fusibles en la parte inferior de la caja de fusibles.

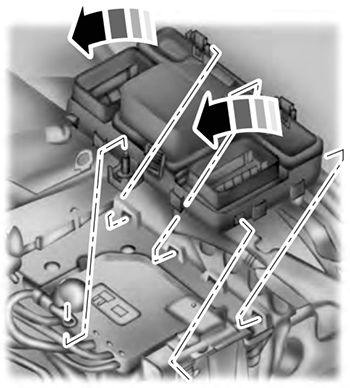

Haga lo siguiente para tener acceso a la parte inferior de la caja de fusibles:

№	Amp.	Componentes protegidos
56	—	No se usa.
57	—	No se usa.
58	30A	Alimentación de la bomba de combustible.
59	30A	Ventilador eléctrico 3 (motor de 1.5L, 2.0L y 2.5L).
	40A	Ventilador eléctrico 3 (motor de 3.0L).
60	30A	Ventilador eléctrico 1 (motor de 1.5L, 2.0L y 2.5L).
	40A	Ventilador eléctrico 1 (motor de 3.0L).
61	—	No se usa.
62	50A	Módulo de control de la carrocería 1.
63	25A	Ventilador eléctrico 2 (motor de 1.5L, 2.0L y 2.5L).
	30A	Ventilador eléctrico 2 (motor de 3.0L).
64	—	No se usa.
65	20A	Asiento calentado delantero.
66	—	No se usa.
67	50A	Módulo de control de la carrocería 2.
68	40A	Medallón calentado.
69	30A	Válvulas del sistema de frenos antibloqueo.
70	30A	Asiento del pasajero.
71	—	No se usa.
72	20A	Bomba de aceite de la transmisión.
73	20A	Asientos calentados traseros.
74	30A	Módulo del asiento del conductor.
75	25A	Motor del limpiacristales 1.
76	—	No se usa.
77	30A	Módulo del asiento del sistema de control de clima.
78	—	No se usa.
79	40A	Motor del soplador.
80	25A	Motor del limpiacristales 2.
81	40A	Inversor.
82	—	No se usa.
83	20A	Cambiador TRCM.
84	30A	Solenoide del motor de arranque.
85	—	No se usa.
86	—	No se usa.
87	60A	Bomba del sistema de frenos antibloqueo.
