Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Ford EcoSport (años del modelo 2003, 2004, 2005, 2006). Ubicación de las cajas de fusibles Caja central de fusibles y relés Diagrama de fusibles Relés y fusible Maxifusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Ford EcoSport (años del modelo 2007, 2008, 2009, 2010, 2011, 2012). Ubicación de las cajas de fusibles Caja central de fusibles y relés (bajo el panel de instrumentos) Diagrama de fusibles Relés y fusible Maxifusibles Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Ford EcoSport (años del modelo 2013, 2014, 2015, 2016, 2017). Caja de fusibles del habitáculo Diagrama de fusibles Caja de fusibles del compartimiento del motor Diagrama de fusibles (2013-2015) Diagrama de fusibles (2016-2017) Caja de fusibles de la batería Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Ford EcoSport (años del modelo 2018, 2019, 2020). Caja de fusibles del habitáculo Diagrama de fusibles Caja de fusibles del compartimento del motor Diagrama de fusibles Caja de fusibles de la batería
Diagrama de fusibles Ford EcoSport (2003-2006)

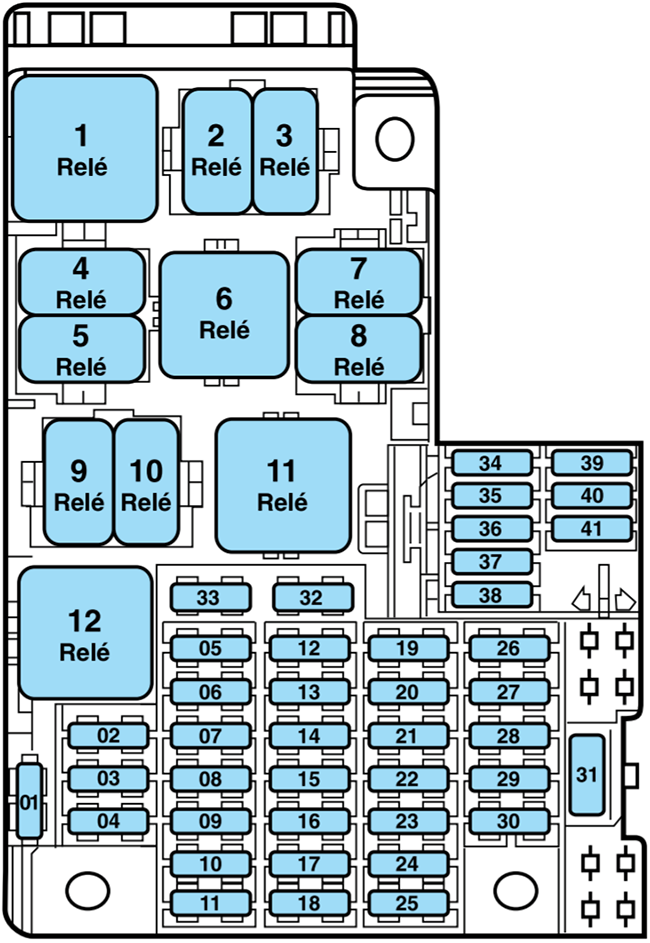

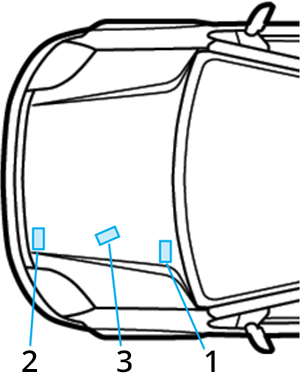

Las cajas de fusibles se encuentran ubicadas del lado izquierdo del panel de instrumentos, debajo del volante (la central) y en el compartimento del motor (maxifusibles).
(bajo el panel de instrumentos)
№
Amp.
Circuitos protegidos
1
3
Control electrónico del motor (transmisión automática).
2
20
Desempañador luneta trasera / Espejo retrovisor eléctrico.
3
20
Toma de potencia auxiliar trasera (gasolina).
3
Alternador (diesel).
4
30
Traba eléctrica de puertas.
5
7,5
Air baq.
6
15
Faros Antiniebla.
7
20
Luz interior/Balizas/Interruptor de la bocina/Luz de giro.
8
20
Encendido.
9
30
Motor de arranque.
10
15
Ventilador recirculador de aire y A/A.
11
10
Bocina de la alarma (gasolina).
3
Control electrónico de motor (transmisión automática).
12
20
Luces altas.
13
7,5
Luces de cortesía.
14
15
Bomba de combustible (gasolina).
3
Control electrónico de motor (transmisión automática).
15
15
Encendedor de ciqarrillos/Conector de diagnóstico (DLC).
16
20
Bocina.
17
3
Panel de instrumentos/Control elect. del motor/Aire acond.
18
15
Sistema de audio.
19
30
Ventilador del calefactor.
20
20
Limpia-lavaparabrisas, delantero y trasero.
21
10
ABS/Aire acondicionado/Desempañador/Traba de puerta/Luz de cortesía del espejo.
22
10
Luz de freno/Palanca multifunción en columna de dirección.
23
10
Indicadores de qiro/Luz de marcha atrás.
24
7,5
Sistema de audio/Accesorios.
25
7,5
Sistema de tracción 4×4 (gasolina).
40
Control electrónico de motor (transmisión automática).
26
10
Luz baja izquierda.
27
10
Luz baja derecha.
28
15
Control electrónico de motor / Bomba de combustible (gasolina).
20
Control electrónico de motor / Calentador de combustible (diesel).
29
3
Sistema PATS – Inmovilizador electrónico.
15
Sonda lambda / Control electrónico de motor (gasolina).
30
15
Control electrónico de motor / Electro-ventilador alta y baja / A-A / Sonda Lambda / Sensor de velocidad del vehículo.
10
Control electrónico de motor / Electro-ventilador alta y baja / A-A / Sonda Lambda / Sensor de velocidad del vehículo / Trans. Automática. (transmisión automática).
31
25
Motor de vidrios eléctricos (disyuntor).
32
1
Control electrónico de motor (diodo) (gasolina).
33
1
Sistema de tracción 4×4 (diodo) (gasolina).
34
3
Sensor de ignición (transmisión automática).
35
Sin uso (transmisión automática).
36
15
Inyectores / Bujías. (transmisión automática).
37
15
Módulo de control de bomba de combustible (transmisión automática).
38
3
PATS (transmisión automática).
39
7,5
Luz de marcha atrás (transmisión automática).
40
10
Bocina de alarma (transmisión automática).
41
3
Control electrónico de motor / Bomba de combustible (transmisión automática).
1
Limpia/Lavaparabrisas.
2
20
Bocina.
3
20
Bomba de combustible (gasolina).
4
20
Luces altas.
5
20
Luces bajas.
6
40
Inhibidor de arranque.
7
20
Sistema de tracción 4×4 (gasolina).
8
–
Sin uso.
9
20
Desempañador de luneta trasera (gasolina).
10
20
Control electrónico de motor (gasolina).
9/10
40
Desempañador de luneta trasera (diesel).
11
40
Control electrónico de motor (diesel).
12
70
Encendido.

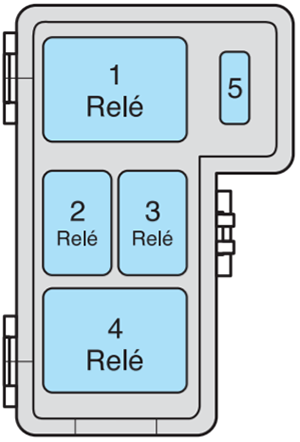

Están ubicados en una caja localizada en el compartimiento del motor, en el soporte izquierdo del radiador.
№
Amp.
Circuitos protegidos
1
70
Velocidad alta del electroventilador.
2
20
Embrague de aire acondicionado (transmisión manual).
20
Wot (mariposa a plena carga) (transmisión automática).
3
20
Faros antiniebla (transmisión manual).
20
Velocidad baja del electroventilador (transmisión automática).
4
40
Velocidad baia del electroventilador (transmisión manual).
40
Electroventilador (transmisión automática).
5
15
Velocidad baja del electroventilador (vehículos sin aire acondicionado) (transmisión manual).
40
Rele del electroventilador (transmisión automática).

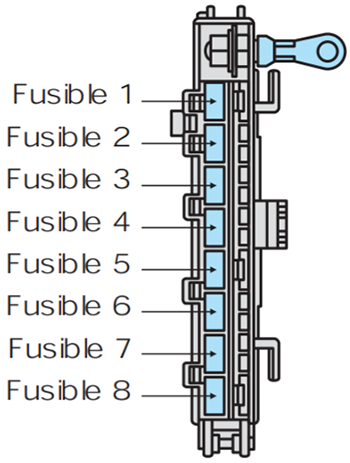

Están ubicados en una caja localizada en el compartimiento del motor, junto a la batería.
№
Amp.
Circuitos protegidos
1
60
Bujías de precalentamiento (diesel).
60
Fusibles 1 / 25 / 28 / 29 / 30 / 36 / 37 / 38 / 39 (transmisión automática).
2
50
Ventilador del motor – (vehículos con aire acondicionado).
3
20
Sistema ABS (gasolina).
4
30
Sistema ABS (gasolina).
5
60
Luces altas/Luces bajas/Luz de cortesía/Bomba de combustible/Encendedor de cigarrillos/Conector de diagnóstico (DLC)/Bocina/Panel de instrumentos/Control electrónico de motor/Sistema de audio/Aire acondicionado.
6
60
Encendido/Ventilador de circulación de aire/ Limpiaparabrisas/ABS/Interruptor del sistema 4×4/Luz de freno/Palanca multifunción/Luces de giro/Luz de marcha atras/Vidrios eléctricos/Desempañador de luneta/Aire acondicionado/Traba de puertas/Luz del espejo de cortesía.
7
60
Desempañador de luneta trasera/Espejo retrovisor/Traba eléctrica de puertas/Toma de potencia auxiliar trasera/Vidrios eléctricos/ Tracción 4×4/Alternador.
8
60
Airbag/Faros antiniebla/Control electrónico de motor/ Balizas/Encendido/Motor de arranque/Sistema de audio/Accesorios/PATS/Ventilador del aire acondicionado/Bomba de combustible/Bomba de combustible/ Calentador de combustible/Bocina/Electroventilador/Control electrónico motor/ Senso de velocidad del vehículo/Luz interior.
Diagrama de fusibles Ford EcoSport (2007-2012)

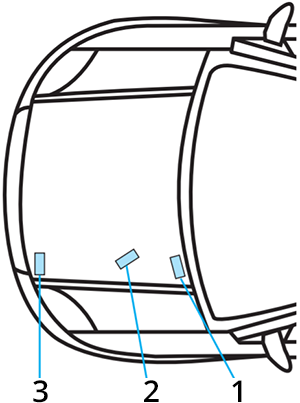

Las cajas de fusibles se encuentran ubicadas del lado izquierdo del panel de instrumentos, debajo del volante (la central) y en el compartimento del motor (maxifusibles).
№
Amp.
Circuito protegido
1
3
Panel de instrumentos / PCM / PATS
2
20
Desempañador luneta trasera / Espejo retrovisor eléctrico
3
20
Toma de potencia auxiliar trasera (gasolina)
3
Alternador (diesel)
4
30
Traba eléctrica de puertas
5
7.5
Airbag
6
15
Faros antiniebla
7
20
Palanca multifunción de luces / Intermitentes de giro / Balizas / Bocina
30
PCM / Bomba de combustible (1.6L Rocam Nafta)
8
20
Ignición
9
30
Motor de arranque
10
15
Relé de AA (para vehículos con AA) / Ventilador de enfriamiento del Motor (para vehículos sin AA) (gasolina)
15
Ventilador recirculador de aire / Mariposa plena carga (diesel)
11
10
Bocina de la alarma (gasolina)
3
PCM
12
20
Luces altas
13
7.5
Luces de cortesía (vehículos sin traba de puertas) / Sistema de tracción 4WD (vehículos 4×4).
3
Módulo de control de transmisión (vehículos con traba de puertas)
14
15
Bomba de combustible (gasolina)
20
Bocina / Balizas (1.6L Rocam Nafta)
3
Alternador
15
15
Encendedor de cigarrillos / Conector de diagnóstico (DLC)
16
20
Bocina
17
3
PCM / AA / Panel de instrumentos
18
15
Sistema de audio / Conector de diagnóstico (DLC)
19
30
Ventilador del calefactor
20
20
Limpia-lava parabrisas delantero y trasero
21
10
ABS / AA / Desempañador luneta trasera / Traba de puertas / Luz de cortesía del espejo / Tracción 4WD (vehículos 4×4)
22
10
Luz de freno / Palanca multifunción en columna de dirección / ABS / PCM / Módulo palanca transmicción
23
10
Indicadores de giro / Luz de marcha atrás
24
7.5
Sistema de audio (iluminación) / Panel de instrumentos (ilumación)
25
7.5
Luz de cortesía (vehículos con traba de puertas) / Sistema de tracción 4WD
3
Módulo de control de transmisión (vehículos sin traba de puertas)
40
PCM
26
10
Luz baja izquierda
27
10
Luz baja derecha
28
40
Contacto Relé PCM / Calentador de combustible
15
Bomba de combustible
15
PCM
20
PCM / Calentador de combustible
29
3
PATS
15
PCM
30
3
Alternador (gasolina)
15
Sensores PCM / Electroventilador de alta y baja velocidad / Sensor de mariposa a plena carga / AA
15
Inyectores de combustible / Válvula termostato eléctrica / Ignición (1.6L Rocam Nafta)
31
25
Vidrios eléctricos (disyuntor)
32
1
Sistema de tracción 4WD o PCM (diodo)
33
1
AA o Sistema de tracción 4WD (diodo)
34
3
PATS – Inmovilizador electrónico / o Lámpara de chequeo de ignición / Conector de diagnóstico (DLC)
35
15
PCM
36
7.5
1er. sonda Lambda – 2da. sonda Lambda / Válvula purga de gases / Sensor de velocidad (1.6L Rocam Nafta)
15
1er. y 2da. sonda Lambda / Válvula purga de gases / Sensor de velocidad / Control de marcha lenta / Sensor de posición del motor (2.0L Duratec HE Nafta)
15
Inyectores
37
7.5
Contacto Relé bomba combustible / Injectores / Relés de electro ventilador
38
15
Bobina de ignición
3
PATS
39
7.5
Luz de marcha atrás
40
15
Módulo de palanca de transmisión / Módulo control de transmisión / Interruptor de transmisión (2.0L Duratec HE Nafta (Trans. Automática) )
10
Bocina de alarma
41
3
PCM / Bomba de combustible
1
Mini
Limpia-lava parabrisas
2
20
Bocina
3
20
Bomba de combustible (gasolina)
4
20
Luces bajas
5
20
Luces altas
6
40
Inhibidor de arranque
7
–
Sin uso
8
20
Sistema de tracción 4WD / Faros antiniebla
9
20
Desempañador luneta trasera (gasolina)
10
20
Sistema de tracción 4WD (solamente vehículos 4×4) / PCM / Luz de freno (gasolina)
9/10
40
Desempañador luneta trasera (diesel)
40
Bomba de combustible (2.0L Duratec HE Nafta (Trans. Automática))
11
40
PCM
12
70
Ignición
Están ubicados en una caja localizada en el compartimiento del motor, en el soporte izquierdo del radiador
№
Amp.
Circuito protegido
1
70
Velocidad alta del electroventilador de motor (vehíclos con AA)
2
20
AA / Velocidad baja del electroventilador (vehículos sin AA) (gasolina)
20
Sensor de mariposa plena carga (vehíclos con AA) (diesel)
20
Velocidad baja del electroventilador de motor (vehíclos sin AA) (diesel)
3
20
Faros antiniebla / Velocidad baja del electroventilador de motor
4
40
Velocidad baja del electroventilador de motor (vehículos con AA) (gasolina)
20
Velocidad baja del electroventilador de motor (vehíclos con AA) (diesel)
5
15
Velocidad baja del electroventilador de motor (vehíclos con AA)
40
Relé del electroventilador
Están ubicados en una caja localizada en el compartimiento del motor, junto a la batería.
№
Amp.
Circuito protegido
1
–
Sin uso
60
Fusibles 36 / 37 / 38 / 28 / 29 / 30 / 34 / 35 / 40 (2.0L Duratec HE Nafta (Trans. Automática))
60
Bujías de pre-calentamiento (diesel)
2
50
Electroventilador de motor
3
20
ABS (gasolina)
4
30
ABS (gasolina)
5
60
Fusibles 12 /13 / 14 / 15 / 16 / 17 / 18 / 26 / 27
6
60
Relé de ignición: Fusibles 19 / 20 / 21 / 22 / 23 / 31 (con vidrio eléctrico inteligente)
7
60
Fusibles 2 / 3 / 4 / 31 / 40 (sin vidrio eléctrico inteligente)
40
Fusibles 2 (o 2 y 3) (vehículos con opcional básico)
8
60
Fusibles 1 / 5 / 6 / 7 / 8 / 9 / 10 /24 / 28 / 29 / 30 / 34 / 35 / 36 / 37 / 38 (Trans. Manual)
60
Fusibles 1 / 5 / 6 / 7 / 8 / 10 / 24 / 25 (o Fusibles 2 / 3 / 7 / 8 / 9 / 24 / 34 / 41) (Trans. Automática)
60
PCM y Fusibles 5 / 6 / 7 / 8 / 9 / 10 / 24 / 28 / 29 / 30
Diagrama de fusibles Ford EcoSport (2013-2017)

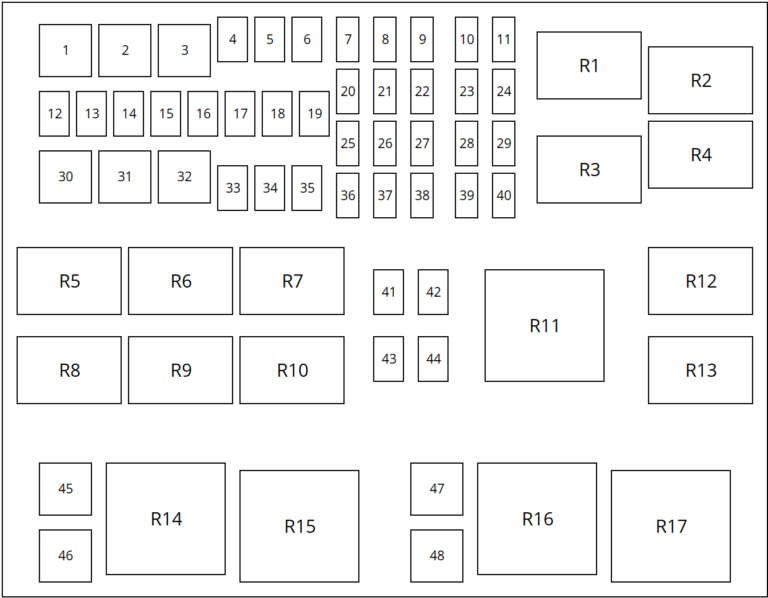

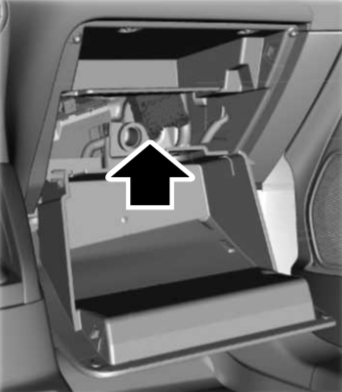

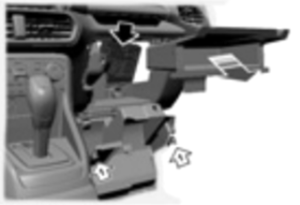

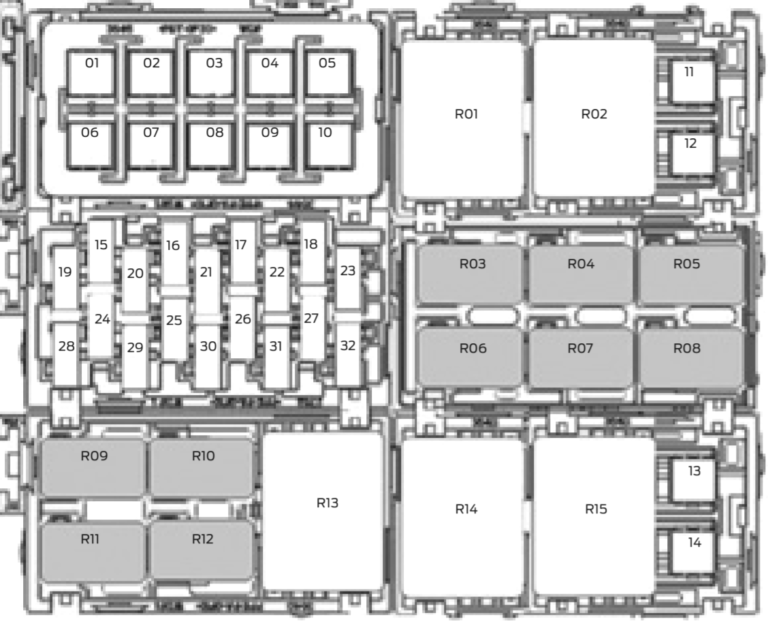

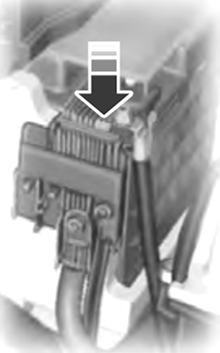

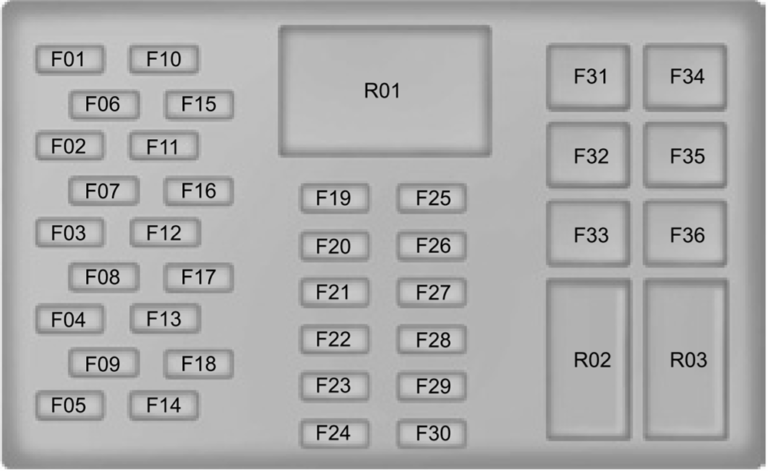

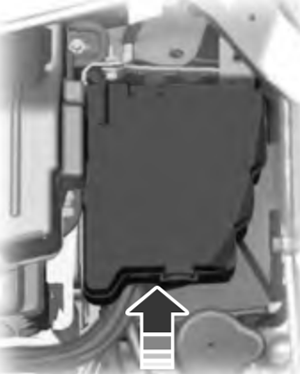

Esta caja de fusibles se ubica detrás de la guantera, para acceder a esta caja haga lo siguiente:
№
Amp.
Circuitos protegidos
1
7,5A
Embrague del aire acondicionado, sensor de lluvia, espejo de atenuación automática
2
10A
Luces de freno
3
7,5A
Luz de marcha atrás
4
7,5A
Interruptor de faros delanteros
5
20A
Limpiaparabrisas
6
15A
Limpialuneta
7
15A
Interruptor de la bomba del lavaparabrisas y lava-luneta
8
–
No se utiliza
9
–
No se utiliza
10
15A
Interruptor del sistema de arranque sin llave, relé de accesorios
11
3A
Panel de intrumentos
12
15A
Conector de diagnóstico
13
7,5A
Módulo de control electrónico del climatizador, sensor volumétrico de alarma antirrobo, teclado del panel de instrumentos, pantalla multifunción, receptor del control remoto (vehículos con sistema sin llave)
14
15A
Radio, sistema SYNC
15
3A
Espejos eléctricos exteriores, interruptores eléctricos en las ventanillas (vehículos con función de un solo toque y sin ventanas eléctricas inteligentes)
16
20A
Módulo del sistema de apertura sin llave del vehículo
17
20A
Módulo del sistema de apertura sin llave del vehículo
18
–
No se utiliza
19
7,5A
Panel de instrumentos (accesorios)
20
–
No se utiliza
21
–
No se utiliza
22
–
No se utiliza
23
–
No se utiliza
24
–
No se utiliza
25
7,5A
Módulo de control del aire acondicionado, relé del ventilador del climatizador, relé de los faros antiniebla delanteros
26
3 A
Módulo de control del sistema de airbag
27
10A
Módulo de control de la carrocería (encendido), sistema antirrobo pasivo PATS (para vehículos con sistema de arranque con llave), sistema de frenos antibloqueo (ABS), encendido (para vehículos con sistema de arranque con llave), panel de instrumentos (encendido), dirección asistida eléctrica (EPAS) (encendido)
28
7,5A
Pedal del acelerador, bomba de combustible (1.6 L y 2.0 L), calefactor del combustible (diesel), módulo de transmisión automática (encendido), módulo de control del motor (encendido)
29
–
No se utiliza
30
–
No se utiliza
31
20A
Toma de potencia auxiliar delantera/encendedor
32
20A
Toma de potencia auxiliar trasera
33
–
No se utiliza
34
30A
Interruptores eléctricos de las ventanillas del conductor y el pasajero, módulo de control eléctrico inteligente (alzacristales eléctricos delanteros)
35
30A
Interruptores eléctricos de las ventanillas traseras, módulo de control eléctrico inteligente (alzacristales eléctricos traseros)
36
–
No se utiliza
R1
Encendido
R2
Sistema de arranque sin llave
R3
Accesorio del sistema de arranque sin llave
№
Amp.
Circuitos protegidos
1
60A
Alimentación de la caja de fusibles del compartimiento del motor. Fusibles 15,16,17,18,24,25,26 y 27
2
40A
Módulo del sistema de frenos antibloqueo (ABS), con o sin módulo de control de estabilidad electrónica (ESP)
3
60A
Alimentación de la caja fusibles del compartimiento del motor. Fusibles 19,20,21,22 y 23. Relé de encendido
4
40A
Ventilador del climatizador
5
60A
Alimentación de la caja de fusibles del habitáculo. Fusibles 10,11,12,13,14,15,16,17,18,31,32,34 y 35
6
30A
Bloqueo eléctrico de cerraduras de puertas
7
60A
Relé de encendido
8
30A
Relé del motor de arranque
9
60A
Velocidad alta del electroventilador y alimentación de la caja de fusibles del habitáculo. Fusible 13
10
60A
Relé de precalentadores (solo diesel)
10
30A
Módulo de transmisión automática
11
–
No se utiliza
12
–
No se utiliza
13
30A
Velocidad baja del electroventilador
14
–
No se utiliza
15
15A
Luz baja lado derecho
16
15A
Luz baja lado izquierdo, luces de posición izquierda y derecha
17
15A
Luz alta izquierda y derecha
18
20A
Sistema de ahorro de batería
19
–
No se utiliza
20
7,5A
Relé del módulo de control del motor (1.6L y 2.0L) y módulo de transmisión automática
21
20A
Relé de la bomba de combustible e inyectores (1.6L y 2.0L), relé del calefactor de combustible (solo diesel), monitoreo del módulo de control del motor en relación al sistema de combustible (solo caja automática)
22
15A
Luces intermitentes
23
15A
Relé de la bocina
24
20A
Desempañador de la luneta trasera
25
7,5A
Relé del aire acondicionado
26
20A
Sistema de frenos antibloqueo (ABS), con control de estabilidad electrónica (ESP)
27
15A
Luces antinieblas delanteras
28
–
No se utiliza
29
15A
Bujías de encendido
30
15A
Relé del electroventilador (velocidades baja y alta), módulo de control del motor, válvula de purga de vapores de combustible (excepto diesel)
31
15A
Alimentación del módulo de control de motor y sensor de entrada de aire del motor (solamente diesel), válvula de medición de combustible (solo diesel), sensor de velocidad (solamente diesel sin ABS), sonda lambda (excepto diesel), y válvula de admisión variable (solo 2.0L)
32
7,5A
Módulo de control de tracción 4×4
R1
Velocidad alta del electroventilador
R2
Módulo de precalentadores (solo diesel)
R3
Luces antinieblas delanteras
R4
No se utiliza
R5
Luz de marcha atrás (solo caja automática)
R6
Luz alta
R7
Aire acondicionado
R8
Bocina
R9
Velocidad baja del electroventilador
R10
Motor de arranque
R11
Bomba de combustible e inyectores (1.6L y 2.0L), calefactor de combustible (solo Diesel)
R12
Ventilador del climatizador
R13
Módulo de control del motor
R14
No se utiliza
R15
No se utiliza
№
Amp.
Circuitos protegidos
1
60A
Velocidad alta del electroventilador
2
40A
Ventilador del climatizador
3
60A
Alimentación de la caja de fusibles del habitáculo. Fusibles 10,11,12,13,14,15,16,17,18,31,32,34 y 35
4
–
No se utiliza
5
–
No se utiliza
6
30A
Bloqueo eléctrico de cerraduras de puertas
7
15A
Luz baja lado derecho. Luces del habitáculo. Sistema de ahorro de batería
8
15A
Luz baja lado izquierdo. Luces de posición izquierda y derecha. Luzes de niebla traseras
9
15A
Luz alta izquierda y derecha
10
20A
Bocina de la alarma
11
–
No se utiliza
12
–
No se utiliza
13
–
No se utiliza
14
–
No se utiliza
15
–
No se utiliza
16
–
No se utiliza
17
30A
Velocidad baja del electroventilador
18
–
No se utiliza
19
–
No se utiliza
20
–
No se utiliza
21
15A
Bujías de encendido (excepto diesel)
22
15A
Relé del electroventilador (velocidades baja y alta), módulo de control del motor, válvula de purga de vapores de combustible (excepto diesel)
23
15A
Alimentación del módulo de control de motor y sensor de entrada de aire del motor (solamente diesel), válvula de medición de combustible (solo diesel), sensor de velocidad (solamente diesel sin ABS), sonda lambda (excepto diesel), y válvula de admisión variable (solo 2.0L)
24
7,5A
Módulo de control de tracción 4×4
25
7,5A
Relé del aire acondicionado
26
20A
Sistema de frenos antibloqueo (ABS), con control de estabilidad electrónica (ESP)
27
15A
Luces antinieblas delanteras
28
–
No se utiliza
29
–
No se utiliza
30
60A
Relé de precalentadores (solo diesel)
31
60A
Relé de encendido
32
40A
Módulo del sistema de frenos antibloqueo (ABS), con o sin módulo de control de estabilidad electrónica (ESP)
33
–
No se utiliza
34
30A
Módulo de transmisión automática (solamente vehículos automáticos)
35
30A
Relé del motor de arranque
36
7,5A
Relé del módulo de control del motor (1.6L y 2.0L) y módulo de transmisión automática (solo caja automática)
37
20A
Relé de la bomba de combustible e inyectores (1.6L y 2.0L), relé del calefactor de combustible (solo diesel)
38
15A
Luces intermitentes. Luces del habitáculo
39
15A
Relé de la bocina
40
20A
Desempañador de la luneta trasera
41
–
No se utiliza
42
–
No se utiliza
43
–
No se utiliza
44
–
No se utiliza
45
–
No se utiliza
46
–
No se utiliza
47
–
No se utiliza
48
–
No se utiliza
R1
Módulo de control del motor
R2
No se utiliza
R3
Velocidad baja del electroventilador
R4
No se utiliza
R5
Luz de marcha atrás (solo caja automática)
R6
Luz alta
R7
Aire acondicionado
R8
Bocina
R9
Luces antinieblas delanteras
R10
Motor de arranque
R11
Velocidad alta del electroventilador
R12
Ventilador del climatizador
R13
Bomba de combustible e inyectores (1.6L y 2.0L), calefactor de combustible (solo Diesel)
R14
Módulo de precalentadores (solo diesel)
R15
No se utiliza
R16
No se utiliza
R17
No se utiliza
№
Amp.
Circuitos protegidos

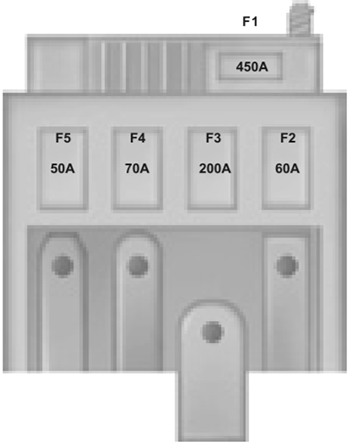

1
450A
Motor de arranque
2
60A
Dirección asistida eléctrica (EPAS)
3
200A
Alimentación de la caja de fusibles del compartimiento del motor
4
–
No se utiliza
5
–
No se utiliza

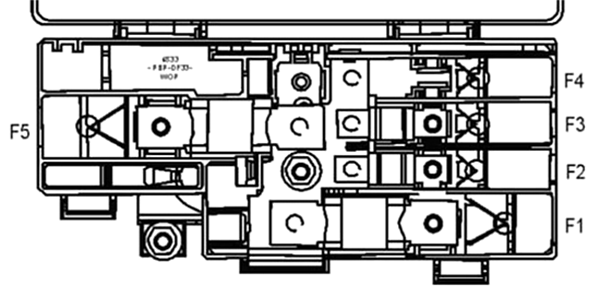

Diagrama de fusibles Ford EcoSport (2018-2020)

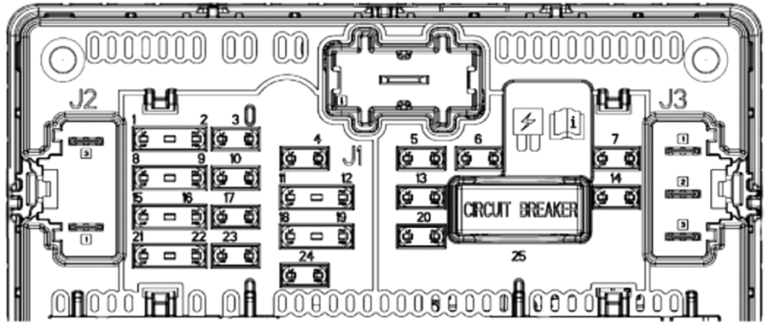

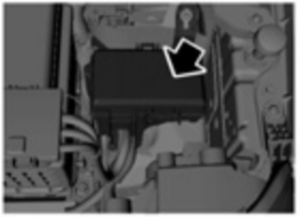

Esta caja de fusibles se encuentra detrás de la guantera.
№
Amp.
Componentes protegidos
F01
5A
Módulo de control del sistema de protección.
F02
5A
Sensor de humedad y de la temperatura del vehículo.
F03
10A
Módulo de ayuda de estacionamiento en marcha atrás.
F04
10A
Interruptor de encendido.
Interruptor de Start/Stop.
F05
20A
Relé del cierre centralizado.
Circuitos interno del relé de desbloqueo centralizado del modelo de control de la carrocería.
F06
10A
Techo corredizo.
Módulo del techo corredizo.
Ventanillas eléctricas.
Interruptor de iluminación.
F07
30A
Unidad de control de la puerta del acompañante.
F08
5A
Sin uso.
F09
5A
Espero interior electrocrómico.
Interruptor del control de la transmisión (motor 1,5l AT/ 2,0l).
F10
10A
Conector inteligente de enlace de datos.
F11
5A
Sin uso.
F12
5A
Sensor del monitor de intrusión
F13
15A
Relé de desbloqueo del conductor.
Relé del seguro doble.
Circuitos internos del relé del seguro para niños del modelo de control de la carrocería.
Seguro de la tapa de carga de combustible.
F14
30A
Unidad de control de la puerta trasera derecha.
F15
15A
Sin uso.
F16
15A
Sin uso.
F17
15A
SYNC.
Panel de mini acabado electrónico.
F18
7,5A
Sin uso.
F19
7,5A
Sin uso.
F20
10A
Sin uso.
F21
7,5A
Climatizador del cabezal.
F22
7,5A
Módulo de control de la columna de dirección.
Potencia inteligente de enlace de datos.
Cuadro de instrumentos.
F23
20A
Módulo de control del audio.
F24
–
Sin uso.
F25
–
Sin uso.

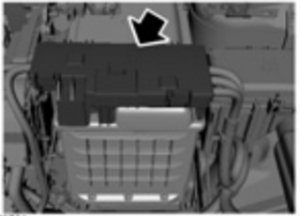

Esta caja de fusibles se encuentra en el compartimento del motor.
№
Amp.
Componentes protegidos
1
60A
Relé del ventilador de refrigeración del motor 2.
2
50A
Relé del ventilador de refrigeración del motor 1.
3
60A
Bujía incandescente de gasoil
4
40A
ABS con programa de estabilidad electrónico (válvulas).
5
–
Sin uso.
6
40A
Motor del soplador delantero
7
10A
Interruptor de activación/desactivación del freno.
8
20A
Techo solar.
9
15A
Relé del limpiador trasero.
Bobina del relé del limpiaparabrisas.
10
7,5A
Relé del embrague del aire acondicionado.
11
5A
Relé del tomacorriente de la bobina.
Bobina del relé de la bocina.
Bobina del relé de la bomba de combustible.
14
10A
Sin uso.
15
5A
Sensor de lluvia.
Bobina del relé del limpiador trasero.
16
10A
Motor de la escobilla del limpiaparabrisas de la luneta.
17
20A
Tomacorriente 1 (o encendedor de cigarrillos).
18
20A
Tomacorriente en segunda fila.
19
–
Sin uso.
20
20A
Módulo de control del tren motriz.
21
5A/15A
Sensor de oxígeno calentado (HTR).
Sensor del monitor del catalizador (CMS).
Envase de la válvula de purga (CPV).
Válvula de control solenoide de distribución variable del árbol de levas (VCT).
Sensor TMAF.
VCV: unidad de medición de combustible.
Válvula de descarga del turbocompresor.
22
5A/10A
Bobina de control de relé del embrague del A/C
Bobina de relé de control del ventilador: Encendido/Apagado
Bobina de relé de control del ventilador: Encendido/Apagado
Agua en el combustible.
Puente del solenoide del EGR.
Bobina del relé de la bujía incandescente.
Control variable de la bomba de aceite.
Válvula variable del compresor del CA.
Vacío del freno AVC.
Módulo del relé de AWD.
Persiana de rejilla activa.
23
20/15A
Bujías de la bobina (motor 1,5l).
Bujías de la bobina (motor 2,0l)
24
10A
Inyectores de combustible en el puerto: PFI (Dragón 1,5l)
25
–
Sin uso.
26
20A
Clase del enganche para remolque.
27
–
Sin uso.
28
10A
Bocina izquierda.
29
10A
Bocina derecha.
30
–
Sin uso.
31
5A
Sensor de temperatura y flujo de la masa de aire (2,0l).
32
30A
Módulo de control de la carrocería (voltaje de la batería).
33
60A
Bomba del programa de estabilidad electrónico/ABS.
34
50A
Módulo del gancho para remolque.
35
40A
Luz trasera térmica.
36
30A
Relé del motor de arranque.
37
–
Sin uso.
38
20A
Luz baja izquierda de descarga de alta intensidad.
39
20A
Luz baja derecha de descarga de alta intensidad.
40
20A
Calentador de combustible gasoil.
41
–
Sin uso.
42
–
Sin uso.
46
30A
Unidad de control de la puerta trasera izquierda.
47
20A
Relé de la bomba de combustible (motor 1,5l).
Módulo de la bomba eléctrica (motor 2,0l).
48
30A
Unidad de control de la puerta del conductor.
49
–
Sin uso.
55
–
Sin uso.
56
5A
Módulo de control de potencia.
Dirección eléctrica asistida.
57
–
Sin uso.
58
10A
Módulo del monitor de punto ciego de mano izquierda.
Módulo del monitor de punto ciego de mano derecha.
Cámara de video trasera
59
5A
Módulo ABS
60
–
Sin uso.
63
25A
Limpiaparabrisas delantero.

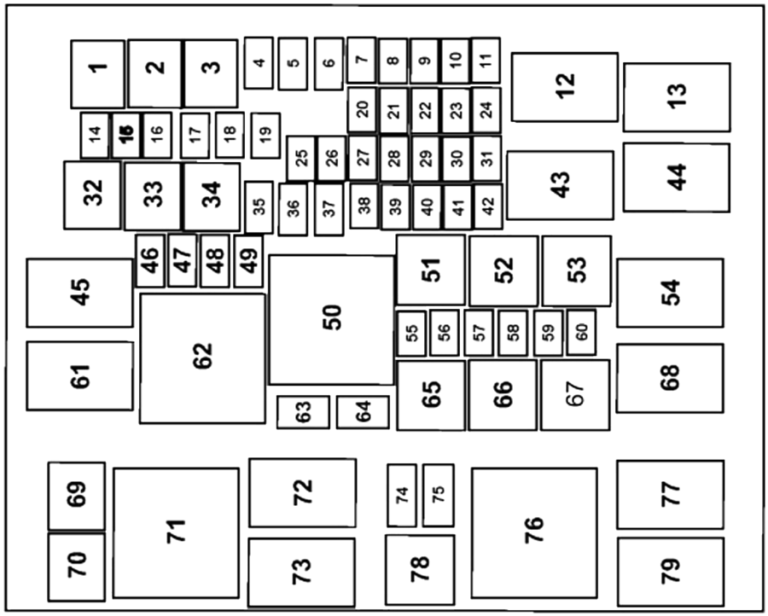

64
30A
Módulo de control de la carrocería: bus de marcha y arranque
69
–
Sin uso.
70
–
Sin uso.
74
–
Sin uso.
75
–
DE REPUESTO.
12
Relé del módulo de control del tren motriz.
13
Relé del motor de arranque.
43
Relé del tomacorriente auxiliar.
44
Relé del limpiaparabrisas.
45
Relé del motor del soplador delantero.
50
Relé de marcha y arranque.
51
Sin uso.
52
Relé de la bocina del vehículo.
53
Luz baja izquierda de descarga de alta intensidad (motor 2,0l).
54
Relé del limpiador trasero.
61
Relé de luz trasera térmica y espejos exteriores térmicos.
62
Relé del ventilador de refrigeración del motor 2.
65
Relé de la bomba de combustible (motor 1,5l).
Relé del módulo de la bomba electrónica (motor 2,0l)
66
Luz baja derecha de descarga de alta intensidad (motor 2,0l).
67
Relé del embrague del aire acondicionado.
68
Relé del ventilador de refrigeración del motor 1.
71
Relé del controlador de la bujía incandescente (motor 1,5l a gasoil).
72
Sin uso.
73
Sin uso.
76
Sin uso.
77
Sin uso.
78
DE REPUESTO.
79
Sin uso.
Esta caja de fusibles está conectada al terminal positivo de la batería.
№
Amp.
Componentes protegidos
1
250A
Caja de fusibles del compartimento del motor.
2
60A
Dirección eléctrica asistida.
3
100A
Arranque electrónico en frío: potencia del calentador.
4
70A
Sistema electrónico de arranque en frío: potencia del calentador (motor 1,5l).
5
250A
Arrancador del motor y alternador.
Ir al contenido
información de coches, manuales de usuario, mecánica, códigos de avería, fusibles, aire acondicionado etc…
