Mantenimiento Fusibles Ford C-MAX

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Ford C-MAX (años del modelo 2011, 2012, 2013, 2014).

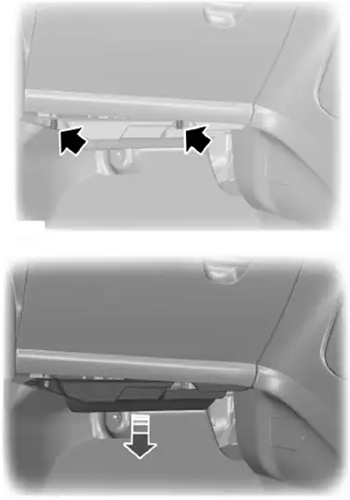

Compartimiento de pasajeros

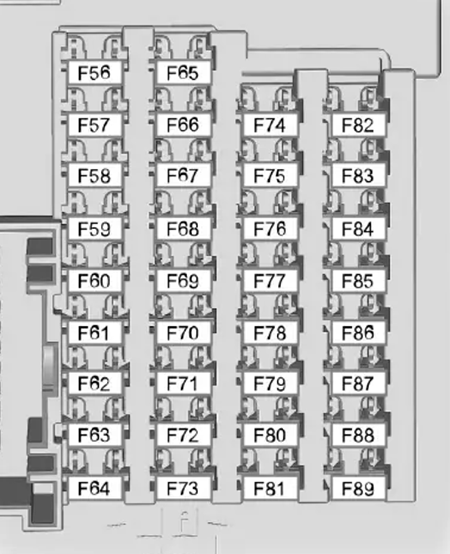

Diagrama de fusibles

№	Amp.	Circuitos protegidos
56	20A	Suministro de la bomba de combustible
57	–	No se utiliza
58	–	No se utiliza
59	5A	Suministro del sistema antirrobo pasivo
60	10A	Luz interior, bloque de interruptores de la puerta del conductor, guantera
61	20A	Encendedor, enchufe hembra en la segunda fila
62	5A	Módulo del sensor de lluvia, retrovisor antideslumbrante
63	–	No se utiliza
64	–	No se utiliza
65	10A	Apertura del portón trasero
66	20A	Cerradura de la puerta del conductor, cierre doble
67	7,5A	Pantalla del sistema de información y audio/vídeo
68	15A	Enclavamiento de la columna de la dirección
69	5A	Cuadro de instrumentos
70	20A	Cierre centralizado
71	10A	Aire acondicionado
72	7,5A	Módulo de control del volante
73	7,5A	Alarma, diagnosis de a bordo II
74	15A	Luz larga
75	15A	Faros antiniebla
76	10A	Luz de marcha atrás
77	20A	Bomba del lavacristales
78	5A	Interruptor de encendido o botón de arranque
79	15A	Módulo de control por voz, radio, sistema de navegación, reproductor de DVD, cargador de CD, botón de bloqueo de puerta
80	–	No se utiliza
81	5A	Sensor de movimiento interior, receptor de radiofrecuencia, cortinillas.
82	20A	Conexión a masa de la bomba del lavacristales
83	20A	Conexión a masa del cierre centralizado
84	20A	Conexión a masa de la cerradura de la puerta del conductor y cierre doble
85	7,5A	Radio, sistema de navegación, interruptor de desactivación del airbag del acompañante, interruptor del calefactor del asiento delantero, calefactor de aparcamiento, módulo de aire acondicionado/calefacción manual
86	10A	Sistema antiimpacto
87	–	No se utiliza
88	–	No se utiliza
89	–	No se utiliza

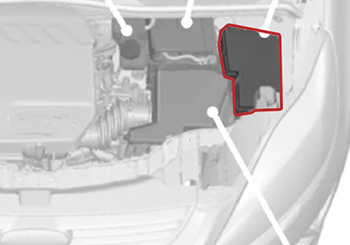

Compartimento del motor

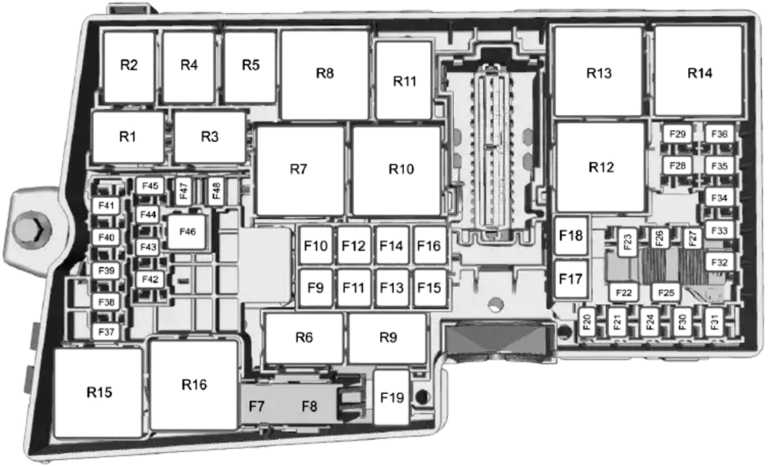

Diagrama de fusibles

№	Amp.	Circuitos protegidos
7	40A	Bomba del sistema de frenos antibloqueo
8	30A	Válvula del sistema de frenos antibloqueo
9	20A	Lavafaros
10	40A	Ventilador de calefacción
11	30A	Módulo de calidad de tensión
12	30A	Relé de control del motor
13	30A	Relé de arranque
14	40A	Parabrisas térmico (lado derecho)
15	25A	Ventilador del intercambiador de calor -1,0 l EcoBoost
16	40A	Parabrisas térmico (lado izquierdo)
17	20A	Calefacción de combustible
18	20A	Limpia-lavaparabrisas
19	5A	Sistema de frenos antibloqueo, módulo del programa electrónico de estabilidad
20	15A	Bocina
21	5A	Interruptor de las luces de freno
22	15A	Sistema de control de la batería
23	5A	Bobinas de relé, módulo de interruptores de control de iluminación
24	20A	Toma de corriente trasera
25	10A	Retrovisores exteriores eléctricos
26	15A	Módulo de control del sistema de transmisión
27	15A	Embrague del aire acondicionado
28	–	No se utiliza
29	25A	Luneta trasera térmica
30	5A	Módulo de control del sistema de transmisión
31	–	No se utiliza
32	10A	Válvula de recirculación de gases de escape, válvulas de control de turbulencias, sensor de oxígeno de los gases de escape (gestión del motor), relé del módulo de control del ventilador electrónico (bobina), módulo de la bomba de funcionamiento en agua -1,0 l EcoBoost
33	10A	Bobinas de encendido
34	10A	Inyectores
35	5A	Bobina del relé del intercambiador de calor
35	15A	Calefactor de filtro (motor Diesel)
36	10A	Módulo de control del sistema de transmisión
37	–	No se utiliza
38	15A	Módulo de control del motor, módulo de control de la caja de cambios
39	5A	Módulo de control de los faros
40	5A	Servodirección eléctrica
41	20A	Módulo de control de la carrocería
42	15A	Limpialuneta
43	15A	Nivelación de los faros
44	–	No se utiliza
45	10A	Surtidores del lavaparabrisas térmicos
46	25A	Elevalunas eléctricos (delanteros)
47	7,5A	Retrovisores exteriores térmicos
48	15A	Vaporizador

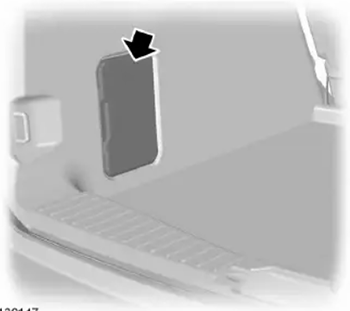

Compartimento del maletero

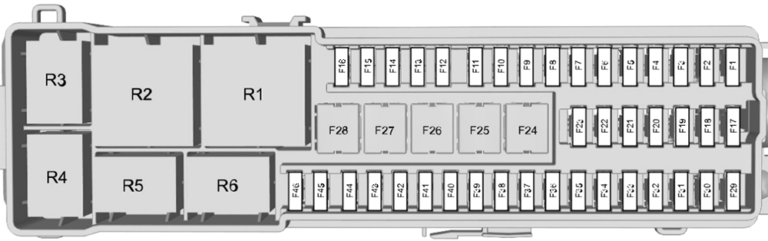

Diagrama de fusibles

№	Amp.	Circuitos protegidos
1	–	No se utiliza
2	10A	Módulo del sistema de apertura y arranque sin llave
3	5A	Manecillas de las puertas de vehículos con apertura con mando a distancia
4	25A	Módulo de la puerta (delantera izquierda) (elevalunas eléctrico, cierre centralizado, retrovisor exterior plegable eléctrico, retrovisor térmico exterior)
5	25A	Módulo de la puerta (delantera derecha) (elevalunas eléctrico, cierre centralizado, retrovisor exterior plegable eléctrico, retrovisor térmico exterior)
6	25A	Módulo de la puerta (trasera izquierda) (elevalunas eléctrico)
7	25A	Módulo de la puerta (trasera derecha) (elevalunas eléctrico)
8	10A	Bocina de seguridad
9	25A	Asiento de ajuste eléctrico del conductor
10	–	No se utiliza
11	–	No se utiliza
12	10A	Módulo del aire acondicionado
13	5A	Módulo del cuadro de instrumentos
14	7,5A	Pantalla del sistema de información y audio/vídeo, módulo GPS (con módulo de arranque/parada)
15	15A	Unidad de audio, módulo del panel de control de la unidad deaudio
16	–	No se utiliza
17	–	No se utiliza
18	–	No se utiliza
19	–	No se utiliza
20	–	No se utiliza
21	–	No se utiliza
22	–	No se utiliza
23	–	No se utiliza
24	30A	Inversor de corriente
25	25A	Portón trasero eléctrico
26	40A	Accesorios, módulo del remolque
27	–	No se utiliza
28	–	No se utiliza
29	5A	Sistema de control de puntos ciegos, ayuda para el mantenimiento de carril, active City stop, cámara retrovi-sora (sin módulo de arranque/parada)
29	5A	Señal de arranque prolongado (con módulo de arranque/ parada)
30	5A	Módulo del sistema de aparcamiento por ultrasonido
31	–	No se utiliza
32	5A	Inversor de corriente
33	–	No se utiliza
34	15A	Asiento térmico del conductor
35	15A	Asiento térmico del acompañante
36	–	No se utiliza
37	20A	Sistema de cortinillas
38	–	No se utiliza
39	–	No se utiliza
40	–	No se utiliza
41	–	No se utiliza
42	–	No se utiliza
43	–	No se utiliza
44	–	No se utiliza
45	–	No se utiliza
46	5A	Sistema de control de puntos ciegos, ayuda para el mantenimiento de carril, cámara retrovisora (con módulo de arranque/parada)
