Mantenimiento Fusibles Ford B-MAX

Diagrama de fusibles Ford B-Max (2012-2017)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Ford B-Max (años del modelo 2012, 2013, 2014, 2015, 2016, 2017).

Caja de fusibles del habitáculo
Esta caja de fusibles se encuentra detrás de la guantera. Abra la guantera y vacíela. Presione los laterales hacia dentro y gire la guantera hacia abajo.

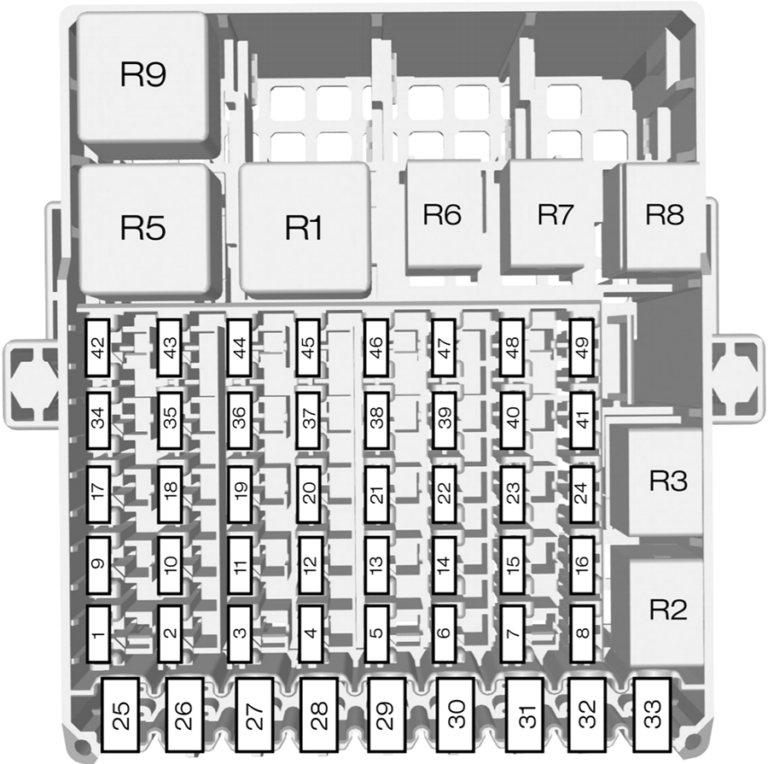

Diagrama de fusibles

Amp. Circuitos protegidos
1 7,5A Encendido.
El sensor de lluvia.
Debe realizarse el %h (TSB).
Luz de cortesía Retrovisor interior
2 10A Luces de pare
3 3 A Luz de marcha atrás
4 7,5A Nivelación de los faros
5 Sin uso
6 15A Limpialuneta
7 15A Bomba del lavacristales
8 Sin uso
9 15A Asiento térmico del acompañante
10 15A Asiento térmico del conductor
11 Sin uso
12 10A Módulo de control de los airbags
13 10A Encendido.
Servodirección eléctrica.
Grupo de instrumentos.
Sistema antirrobo pasivo.
Sistema antibloqueo de frenos
14 7,5A Módulo de control del sistema de transmisión.
Bomba del combustible.
Palanca selectora de la caja de cambios
15 7,5A Sistema de audio.
Grupo de instrumentos
16 7,5A Debe realizarse el %h (TSB).
17 Sin uso
18 Sin uso
19 10A Conector de transmisión de datos
20 20A Módulo de remolque
21 15A Sistema de audio.
Navegación
22 7,5A Grupo de instrumentos
23 7,5A Pantalla multifuncional.
Reloj.
Sensor interno.
Salidas de la calefacción.
Panel del aire acondicionado
24 10A Módulo SYNC
25 Sin uso
26 30A Limpiaparabrisas delantero izquierdo
27 30A Limpiaparabrisas delantero derecho
28 30A Módulo de calidad de tensión
29 20A Enchufe trasero
30 20A Encendedor.
Enchufe eléctrico auxiliar
31 Sin uso
32 Sin uso
33 Sin uso
34 20A Apertura sin llave
35 20A Apertura sin llave
36 Sin uso
37 15A Llave de contacto
38 Sin uso
39 Sin uso
40 Sin uso
41 Sin uso
42 7,5A Cámara retrovisora
43 10A Módulo de Active City Stop
44 7,5A Testigo de desactivación del airbag del acompañante
45 Sin uso
45 Sin uso
47 Sin uso
48 Sin uso
49 Sin uso
Relé
R1   Encendido
R2   Encendedor
R3   Sin uso
R4   Relé de Active City Stop
R5   Sin uso
R6   Apertura sin llave (accesorios)
R7   Apertura sin llave (encendido)
R8   Relé de la batería de emergencia
R9   Parabrisas térmico del lado izquierdo
R10   Parabrisas térmico, lado derecho
R11   Sin uso
R12   Sin uso

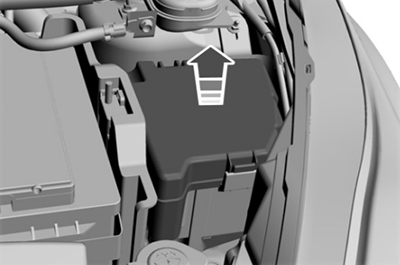

Caja de fusibles del compartimento motor

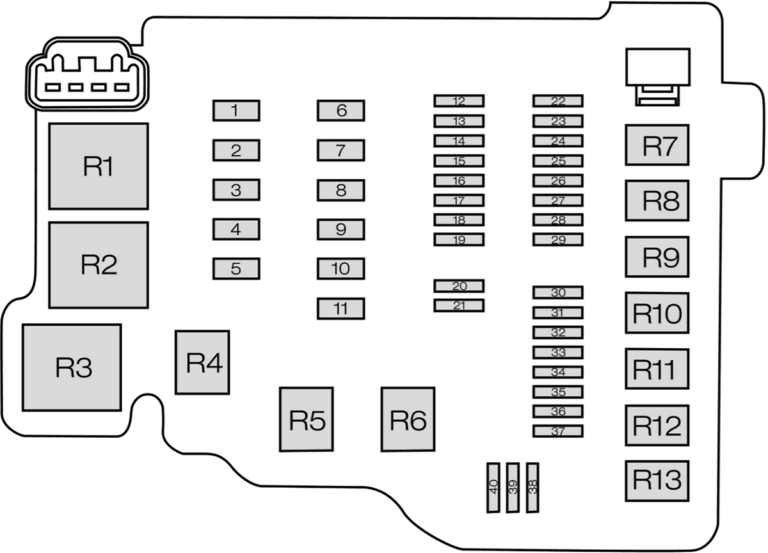

Diagrama de fusibles

Amp. Circuitos protegidos
1 30A Módulo del sistema antibloqueo de frenos.
Módulo del ESP
2 60A Velocidad alta del ventilador del sistema de refrigeración
3 40A Ventilador del sistema de refrigeración
30A Velocidad baja del ventilador del sistema de refrigeración
4 30A Ventilador de calefacción
5 60A Caja de fusibles del interior del vehículo (batería)
6 30A Módulo de control de la carrocería
7 60A Caja de fusibles del interior del vehículo (encendido)
8 60A Bujías de incandescencia (motores Diesel)
50A Módulo DPS6
9 40A Parabrisas térmico del lado izquierdo
10 40A Parabrisas térmico, lado derecho
11 30A Relé del motor de arranque
12 10A Relé de la luz de carretera izquierda
13 10A Relé de la luz de carretera derecha
14 15A Bomba de funcionamiento
15 20A Bobina del encendido
16 15A Módulo de control del sistema de transmisión.
Ventilador de refrigeración alto y bajo
17 15A Sensores térmicos de oxígeno (motores de gasolina)
17 20A Módulo de alimentación de tensión (motores Diesel)
18 Sin uso
19 7,5A Controlador del aire acondicionado
20 Sin uso
21 Sin uso
22 20A Alimentación de la batería al control de la iluminación
23 15A Antinieblas delanteros
24 15A Intermitentes
25 15A Luces exteriores del lado izquierdo
26 15A Luces exteriores del lado derecho
27 7,5A Módulo de control del sistema de transmisión
28 20A Sistema antibloqueo de frenos.
Programa electrónico de estabilidad
29 10A Embrague del aire acondicionado
30 Sin uso
31 Sin uso
32 20A Bocina.
Batería auxiliar.
Módulo del sistema de apertura y arranque sin llave
33 20A Luneta térmica
34 20A Relé de bomba del combustible.
Calefacción de gasóleo
35 15A Alarma de categoría 1
36 7,5A Controlador de la caja de cambios automática
37 25A Módulo de puerta delantera izquierda
38 25A Módulo de puerta delantera derecha
39 25A Módulo de puerta trasera izquierda
40 25A Módulo de puerta trasera derecha
Relé
R1   Ventilador del sistema de refrigeración
R2   Sin uso
R3   Módulo de control del sistema de transmisión
R4   Luces de carretera
R5   Sin uso
R6   Sin uso
R7   Ventilador de refrigeración del motor
R8   Motor de arranque
R9   Embrague del aire acondicionado
R10   Antinieblas delanteros
R11   Bomba del combustible.
Calefacción de gasóleo
R12   Luz de marcha atrás
R13   Ventilador de calefacción
