Diagrama de fusibles Fiat Ducato (2011-2014)
Ubicación de las cajas, Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Fiat Ducato (años del modelo 2011, 2012, 2013, 2014).
Centralita en el salpicadero

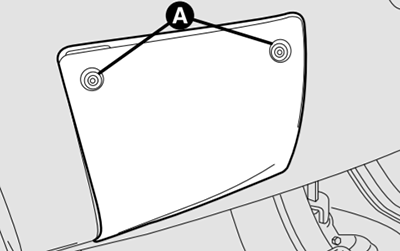

Para acceder a la centralita portafusibles del salpicadero, es necesario quitar los tornillos A y quitar la carcasa.

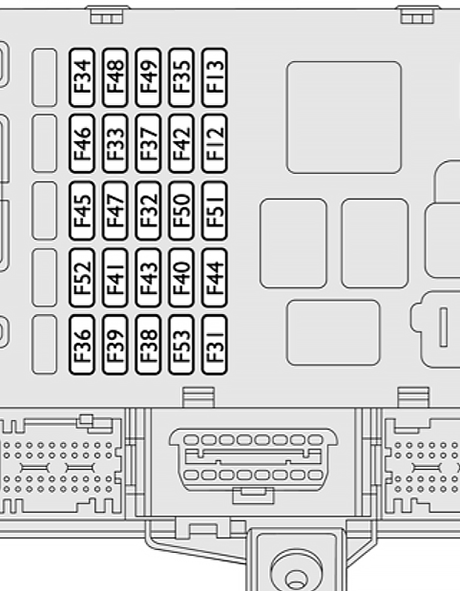

Diagrama de fusibles

№ |
DISPOSITIVOS |
Amp. |
F12 |
Luz de cruce derecha |
7,5A |
F13 |
Luz de cruce izquierda, Corrector de orientación faros |
7,5A |
F31 |
Relé centralita motor, relé centralita salpicadero (+ llave) |
7,5A |
F32 |
Luces interiores Minibús (emergencia) |
10A |
F33 |
Toma de corriente trasera |
15A |
F34 |
Ausente |
— |
F35 |
Luz de marcha atrás, Centralita servotronic, Sensor de agua en el filtro de gasóleo, (+llave) |
7,5A |
F36 |
Centralita de cierre centralizado (+batería) |
15A |
F37 |
Mando de las luces de freno (principal), Tercera luz de freno, Cuadro de instrumentos (+llave) |
7,5A |
F38 |
Relé centralita salpicadero (+batería) |
10A |
F39 |
Puerto EOBD, Equipo de radio, Mando A/C, Alarma, Tacógrafo, Temporizador webasto (+batería) |
10A |
F40 |
Luneta térmica izquierda, Descongelación espejo lado conductor |
15A |
F41 |
Luneta térmica derecha, Descongelación espejo lado pasajero |
15A |
F42 |
ABS, ASR, ESP, Mando luces freno (secundario) (+ llave) |
7,5A |
F43 |
Limpiaparabrisas (+llave) |
30A |
F44 |
Encendedor, Toma de corriente anterior |
20A |
F45 |
Mandos en la puerta del conductor, Mandos en la puerta del pasajero |
7,5A |
F46 |
Ausente |
— |
F47 |
Elevalunas lado conductor |
20A |
F48 |
Elevalunas lado pasajero |
20A |
F49 |
Equipo de radio, Elevalunas lado conductor, Mandos en el salpicadero, centralita de alarma, Sensor de lluvia (+llave) |
7,5A |
F50 |
Airbag (+llave) |
7,5A |
F51 |
Mando A/C, Regulador de velocidad de crucero, Tacógrafo (+llave) |
7,5A |
F52 |
Relé centralita opcional |
7,5A |
F53 |
Cuadro de instrumentos, Luz antiniebla trasera (+batería) |
7,5A |

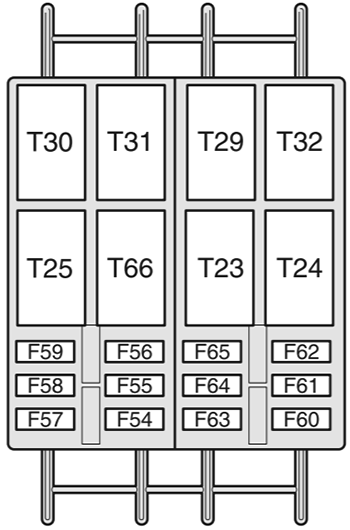

Centralita opcional en el montante central derecho

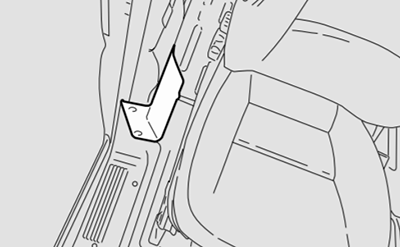

Para acceder a la centralita portafusibles, quitar la tapa de protección.


№ |
SERVICIOS |
Amp. |
F54 |
Ausente |
— |
F55 |
Asientos calefactados |
15A |
F56 |
Toma de corriente trasera |
15A |
F57 |
Calefactor auxiliar debajo del asiento |
10A |
F58 |
Luces de posición laterales |
10A |
F59 |
Suspensiones autonivelantes (+batería) |
7.5A |
F60 |
Ausente |
— |
F61 |
Ausente |
— |
F62 |
Ausente |
— |
F63 |
Mando del calefactor auxiliar para los pasajeros |
10A |
F64 |
Ausente |
— |
F65 |
Ventilador del calefactor auxiliar para los pasajeros |
30A |
Centralita del motor

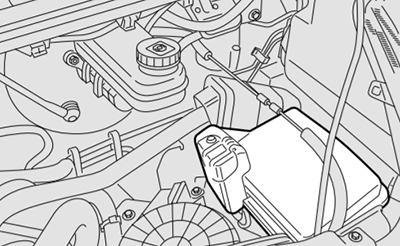

Para acceder a la centralita portafusibles, quitar la tapa de protección.

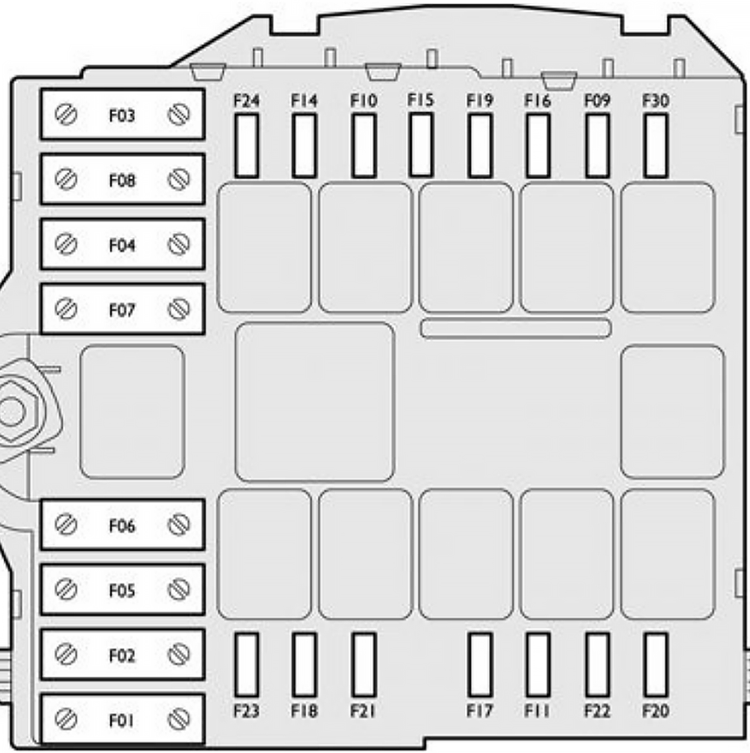

Diagrama de fusibles

№ |
DISPOSITIVOS |
Amp. |
F10 |
Bomba ABS (+batería) |
40A |
F02 |
Precalentadores (+batería) |
50A |
F03 |
Conmutador de encendido (+batería) |
30A |
F04 |
Centralita webasto (+batería) |
20A |
F05 |
Ventilación habitáculo con webasto (+batería) |
20A |
F06 |
Ventilador alta velocidad refrigeración motor (+batería) |
40A/60A |
F07 |
Ventilador baja velocidad refrigeración motor (+batería) |
40A/50A |
F08 |
Ventilador habitáculo (+llave) |
40A |
F09 |
Bomba lavaparabrisas |
20A |
F10 |
Bocina |
15A |
F11 |
Sistema i.e. (servicios secundarios) |
15A |
F14 |
Luz de carretera derecha |
7,5A |
F15 |
Luz de carretera izquierda |
7,5A |
F16 |
Sistema i.e. (+llave) |
7,5A |
F17 |
Sistema i.e. (servicios primarios) |
10A |
F18 |
Centralita de control motor (+batería) |
7,5A |
F19 |
Compresor del aire acondicionado |
7,5A |
F20 |
Bomba lavafaros |
30A |
F21 |
Bomba de combustible |
15A |
F22 |
Sistema i.e. (servicios primarios) |
20A |
F23 |
Electroválvulas ABS |
30A |
F24 |
Cambio automático 8 (+llave) |
15A |
F30 |
Luces antiniebla |
15A |
Diagrama de fusibles Fiat Ducato (2015-2019)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Fiat Ducato (años del modelo 2015, 2016, 2017, 2018, 2019).
Centralita en el salpicadero

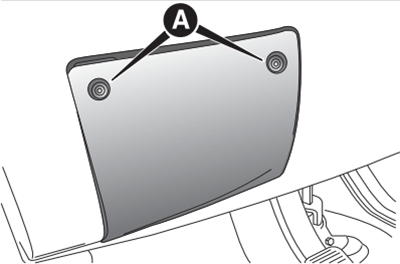

Para acceder a la centralita portafusibles del salpicadero, es necesario quitar los tornillos A y la tapa de protección.

Diagrama de fusibles

№ |
DISPOSITIVO PROTEGIDO |
Amp. |
F12 |
Luz de cruce derecha |
7,5A |
F13 |
Luz de cruce izquierda |
7,5A |
F31 |
Relé centralita compartimento del motor, relé centralita salpicadero (+llave) |
5A |
F32 |
Luz plafones del habitáculo (+batería) |
7,5A |
F33 |
Sensor de control de batería en versiones con sistema Start&Stop (+batería) |
7,5A |
F34 |
Luces interiores Minibús (emergencia) |
7,5A |
F36 |
Equipo de música, Control de aire acondicionado, Alarmas, Tacógrafo, Centralita del conmutador de la batería, Temporizador webasto (+batería), TPMS, Estabilizador de corriente para la preparación de la radio (S&S) |
10A |
F37 |
Controles de las luces de freno (principal), Panel de instrumentos (+llave), Gateway (para transformadores) |
7,5A |
F38 |
Bloqueo de puertas (+batería) |
20A |
F43 |
Limpiaparabrisas (+llave) |
20A |
F47 |
Elevalunas lado conductor |
20A |
F48 |
Elevalunas lado pasajero |
20A |
F49 |
Centralita de los sensores de aparcamiento, Equipo de música del coche, Controles en el volante, bancos de los controles centrales, bancos de los controles de la izquierda, banco auxiliar, centralita del conmutador de la batería (+llave), Gancho Remolque, Sensor de Lluvia, Estabilizador de corriente (para S&S) |
5A |
F51 |
Control del climatizador, centralita dirección asistida, luces de marcha atrás, Tacógrafo (+llave), Preparación TOM TOM, Lañe Departure Warning, Cámara trasera, Corrector de los Ejes de los Faros |
5A |
F53 |
Cuadro de instrumentos (+batería) |
7,5A |
F89 |
Ausente |
– |
F90 |
Luz de carretera izquierda |
7,5A |
F91 |
Luz de carretera derecha |
7,5A |
F92 |
Luz antiniebla izquierda |
7,5A |
F93 |
Luz antiniebla derecha |
7,5A |
Centralita opcional en el montante central derecho

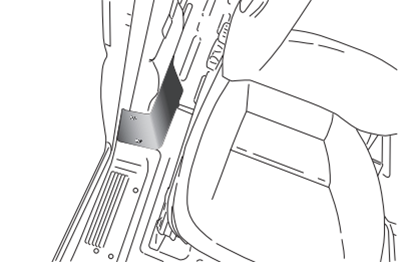

Para acceder a la centralita portafusibles, quitar la tapa de protección correspondiente.


№ |
DISPOSITIVO PROTEGIDO |
Amp. |
F54 |
Ventilador motor Aspiración / Ventilación (MBUS) |
15A |
F55 |
Asientos calefactados |
15A |
F56 |
Toma de corriente trasera |
15A |
F57 |
Calefactor auxiliar debajo del asiento |
10A |
F58 |
Luneta térmica izquierda |
15A |
F59 |
Luneta térmica derecha |
15A |
F60 |
Ausente |
— |
F61 |
Ausente |
— |
F62 |
Ausente |
— |
F63 |
Mando del calefactor auxiliar para los pasajeros |
10A |
F64 |
Ausente |
— |
F65 |
Ventilador del calefactor auxiliar para los pasajeros |
30A |
Centralita del compartimento del motor

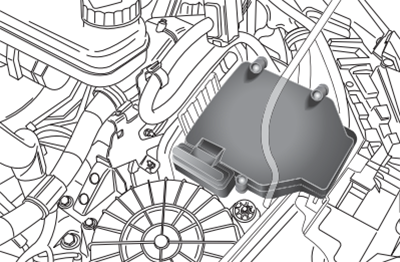

Para acceder a las centralitas portafusibles, es necesario retirar la tapa de protección correspondiente.

1- apretar a fondo el tornillo imperdible, utilizando el destornillador en cruz correspondiente proporcionado de serie;
2- girar lentamente el tornillo hacia la izquierda hasta encontrar resistencia (no forzar más del límite);
soltar lentamente el tornillo;
3- la apertura se indica porque toda la cabeza del tornillo
4- sobresale de su alojamiento;
5- quitar la tapa.

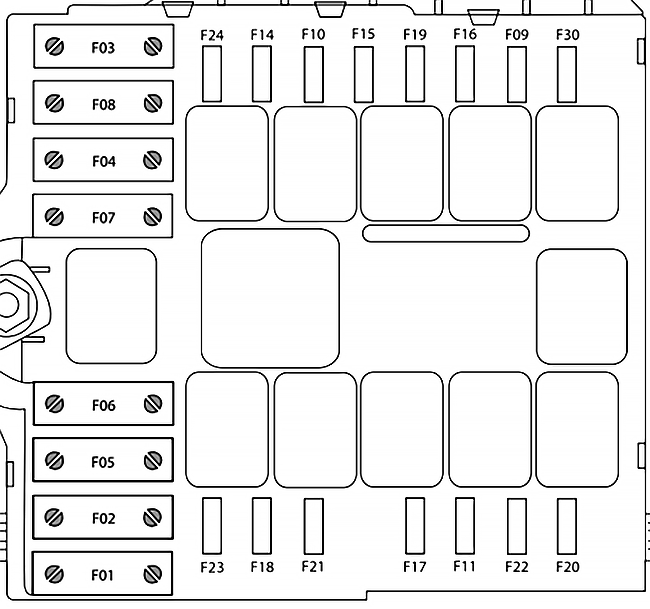

Diagrama de fusibles

№ |
DISPOSITIVO PROTEGIDO |
Amp. |
F03 |
Conmutador de encendido (+batería) |
30A |
F04 |
Filtro calefactado |
40A |
F05 |
Vaporizador con motorización Puma/ ventilación de habitáculo con webasto, bomba de cambio robotizado (+batería) |
20A/50A |
F06 |
Ventilador alta velocidad refrigeración motor (+batería) |
40A/60A/20A |
F07 |
Ventilador baja velocidad refrigeración motor (+batería) |
40A/50A/60A |
F08 |
Ventilador habitáculo (+llave) |
40A |
F09 |
Toma de comente trasera (+batería) |
15A |
F10 |
Avisador acústico |
15A |
F14 |
Toma de comente (+batería) |
15A |
F15 |
Encendedor (+batería) |
15A |
F18 |
Centralita de control del motor, centralita de cambio robotizado (+batería) |
7,5A |
F19 |
Compresor del aire acondicionado |
7,5A |
F20 |
Limpiaparabrisas |
30A |
F24 |
Panel de mandos auxiliar, movimiento y plegado de espejos (+llave) |
7,5A |
F30 |
Descongelación de espejos |
15 |

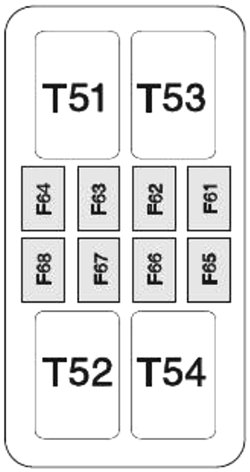

Módulo cableado opcional

Euro 5
№ |
DISPOSITIVO PROTEGIDO |
Amp. |
F61 |
Centralita Webasto |
30A |
F62 |
Lavafaros |
30A |
F63 |
Webasto, electroventilador habitáculo |
20A |
F64 |
Toma Gancho de Remolque |
20A |
F65 |
Centralita Remolque |
15A |
F66 |
S&S |
30A |
F67 |
Centralita Remolque |
15A |
F68 |
Toma Gancho de Remolque |
20A |
Euro 6
№ |
DISPOSITIVO PROTEGIDO |
Amp. |
F61 |
Centralita Webasto |
30A |
F62 |
Webasto, electroventilador habitáculo |
20A |
F63 |
Toma Gancho de Remolque |
20A |
F64 |
Lavafaros |
30A |
F65 |
Centralita Remolque |
15A |
F66 |
Centralita Remolque |
15A |
F67 |
Toma Gancho de Remolque |
20A |
F68 |
Ausente |
– |
Diagrama de fusibles Fiat Ducato (2020-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Fiat Ducato (años del modelo 2020, 2021, 2022).
Compartimiento de pasajeros

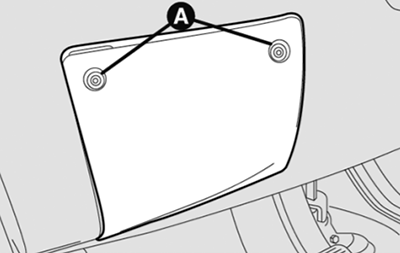

Unidad ubicada a la derecha del tablero de instrumentos, del lado izquierdo de la columna de dirección.

Para acceder a la centralita ubicada en el lado izquierdo del tablero de instrumentos (lado conductor) aflojar los dos tornillos A con una llave phillips y quitar la tapa.

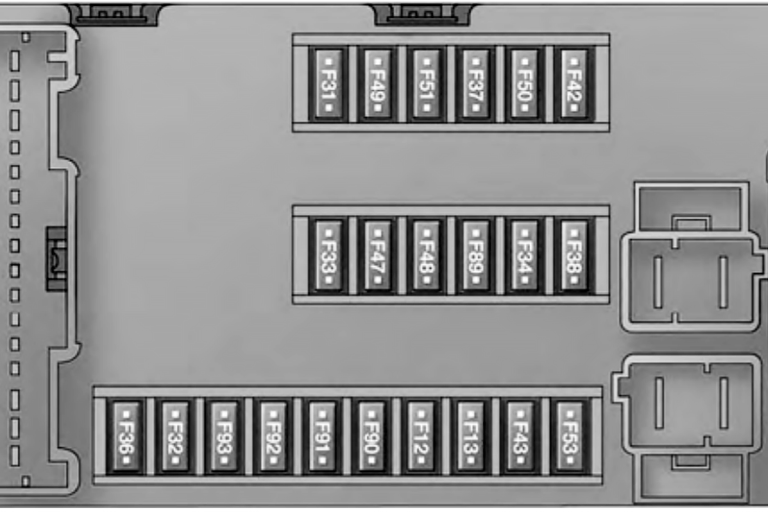

Diagrama de fusibles

№ |
Amp. |
CIRCUITO DE PROTECCIÓN |
F12 |
10A |
Luz de cruce lado derecho |
F13 |
10A |
Luz de cruce lado izquierdo |
F31 |
5A |
Int/A |
F32 |
10A |
SBMT |
F33 |
– |
– |
F34 |
7,5A |
Luces internas |
F35 |
– |
– |
F36 |
15A |
+30 (ACM – TPCU – RRM – DLC) |
F37 |
5A |
INT (Brake light – IPC) |
F38 |
15A |
Central de cierre centralizado de puertas |
F42 |
5A |
INT (BSM – SAS – Brake light NC) |
F43 |
20A |
Bomba del lavador del parabrisas |
F47 |
20A |
Levantavidrios lado derecho |
F48 |
20A |
Levantavidrios lado izquierdo |
F49 |
5A |
INT (PAM – CCS – RRM – ECM) |
F50 |
7,5A |
INT (ORC) |
F51 |
5A |
INT (Cámara de marcha atrás-AUX) |
F53 |
5A |
+30 (IPC) |
F90 |
7,5A |
Luz de carretera lado izquierdo |
F91 |
7,5A |
Luz de carretera lado derecho |
F92 |
7,5A |
Faro antiniebla lado izquierdo |
F93 |
7,5A |
Faro antiniebla lado derecho |

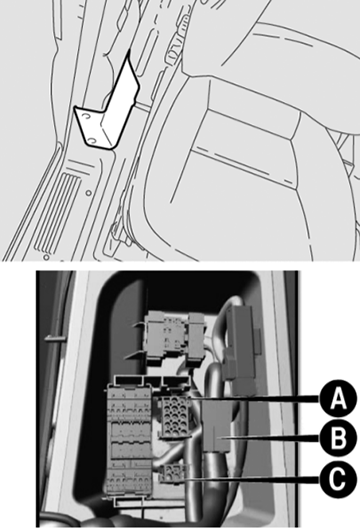

Unidad ubicada en el vano de la puerta del pasajero – lado trasero (si está equipado).

Para acceder a la unidad con la predisposición para instalación de accesorios relacionados a la conversión del vehículo A, B y C es necesario desapretar los dos tornillos que sujetan la tapa con una llave phillips y quitarla.
Compartimento del motor

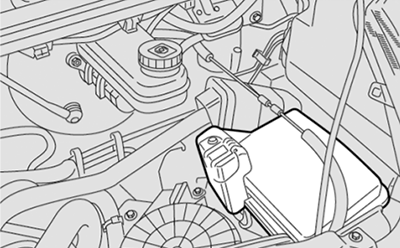

Para acceder a la unidad en el compartimiento del motor, es necesario quitar la a respectiva tapa de protección.

1- Actuar en la traba del lado superior de la tapa, forzándola hacia abajo para quitarla.
2- Quitar la tapa haciéndola deslizar completamente hacia arriba.
3- Después de sustituir un fusible, cerciorarse de que la tapa esté correctamente cerrada.

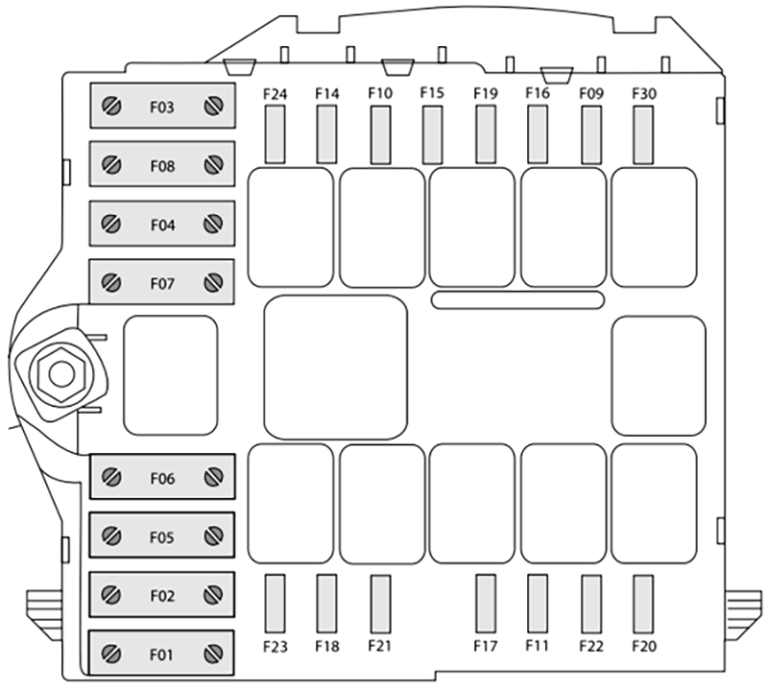

Diagrama de fusibles

№ |
Amp. |
CIRCUITO DE PROTECCIÓN |
F01 |
40A |
Electronic Stability Control (ESC) – bomba |
F02 |
50A |
Bujías de precalentamiento (+batería) |
F03 |
30A |
Conmutador de arranque (+batería) |
F04 |
20A |
Calentador del filtro de combustible |
F05 |
20A |
Ventilación del habitáculo con webasto (+batería) |
F06 |
40A/60A |
Ventilador de alta velocidad de refrigeración del motor (+batería) |
F07 |
50A/60A |
Ventilador de alta velocidad de refrigeración del motor (+batería) |
F08 |
40A |
Ventilador del habitáculo (+llave) |
F09 |
20A |
Salida de fuerza trasera |
F10 |
15A |
Bocina |
F11 |
15A |
Sistema i.e. (servicios secundarios) |
F14 |
7,5A |
Salida de fuerza |
F15 |
7.5A |
Puerto USB |
F16 |
7.5A |
Módulo de control ECM |
F17 |
20A |
Módulo de control ECM – cargas secundarias |
F18 |
7,5A |
Central de control del motor (+batería) |
F19 |
7,5A |
Módulo de control del motor – ECM |
F20 |
30A |
Limpiaparabrisas |
F21 |
15A |
Bomba de combustible |
F22 |
20A |
Sistema i.e. (servicios primarios) |
F23 |
20A |
Electronic Stability Control (ESC) |
F24 |
7,5A |
Bobina de la bomba de combustible |
F30 |
15A |
Calefactor de los retrovisores |
