Diagrama de fusibles KIA Picanto (2004-2007)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Picanto (SA) (años del modelo 2004, 2005, 2006, 2007).

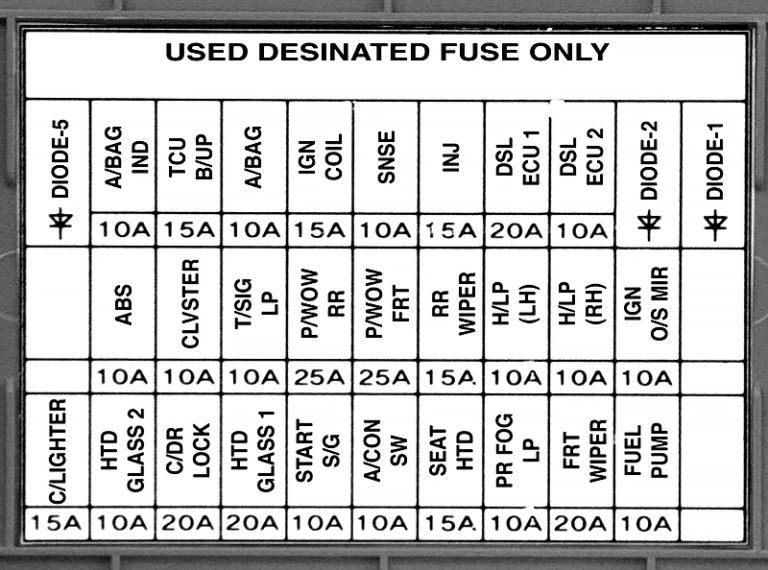

Diagrama de fusibles

Nombre	Amp.	Circuito protegido
START SIG	10A	Motor de arranque
RR FOG LP	10A	Luz antiniebla trasera
A/CON SW	10A	Sistema de aire acondicionado
CLUSTER	10A	Grupo
SEAT HTD	15A	Calefacción en el asiento
C/LIGHTER	15A	Encendedor
A/BAG	10A	Airbag
R/WIPER	15A	Limpiaparabrisas trasero
ABS	10A	Sistema antibloqueo de frenos
IGN COIL	15A	Encendido
T/SIG LP	10A	Intermitente
HTD GLASS1	20A	Deshielo de la luneta trasera
HTD GLASS2	10A	Deshielo de la luneta trasera
P/WDW RR	25A	Elevalunas eléctrico (trasero)
IGN O/S MIR	10A	Retrovisor exterior
P/WDW FRT	25A	Elevalunas eléctrico (delantero)
FRT WIPER	20A	Limpiaparabrisas delantero
H/LP (LH)	10A	Faros (izquierda)
H/LP (RH)	10A	Faros (derecho)
FUEL PUMP	10A	Bomba de combustible
INJ	15A	Inyector
SNSR	10A	Sensor de oxígeno
C/DR LOCK	20A	Cierre centralizado de las puertas
A/BAG IND	10A	Aviso de airbag
TCU B/UP	15A	Cambio automático
DSL ECU1	20A	–
DSL ECU2	10A	–

Compartimento del motor

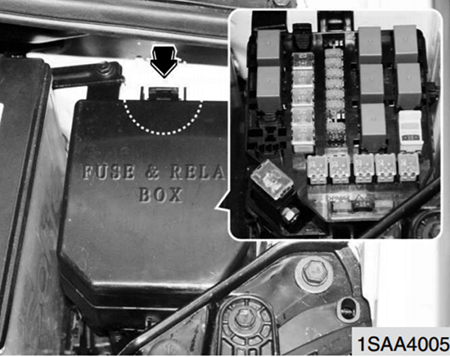

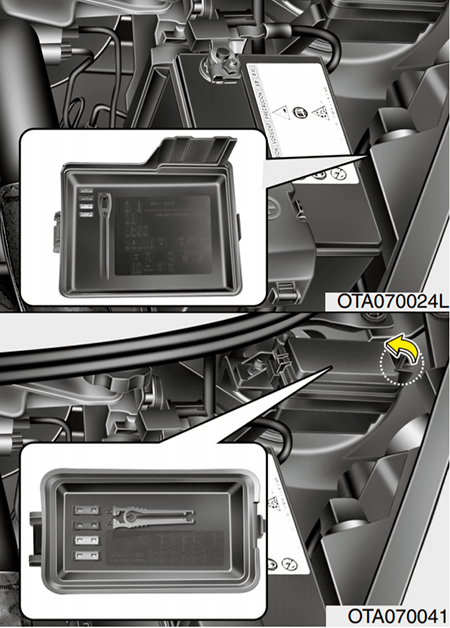

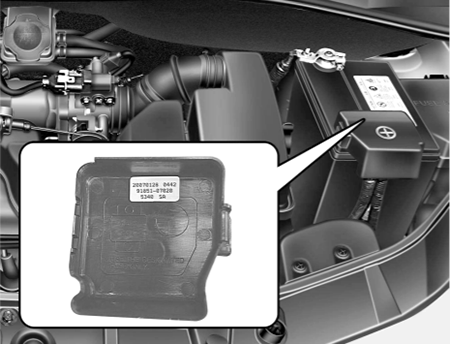

Retire la tapa de la caja de fusibles presionando sobre los pestillos de ambos lados y tirando hacia arriba.

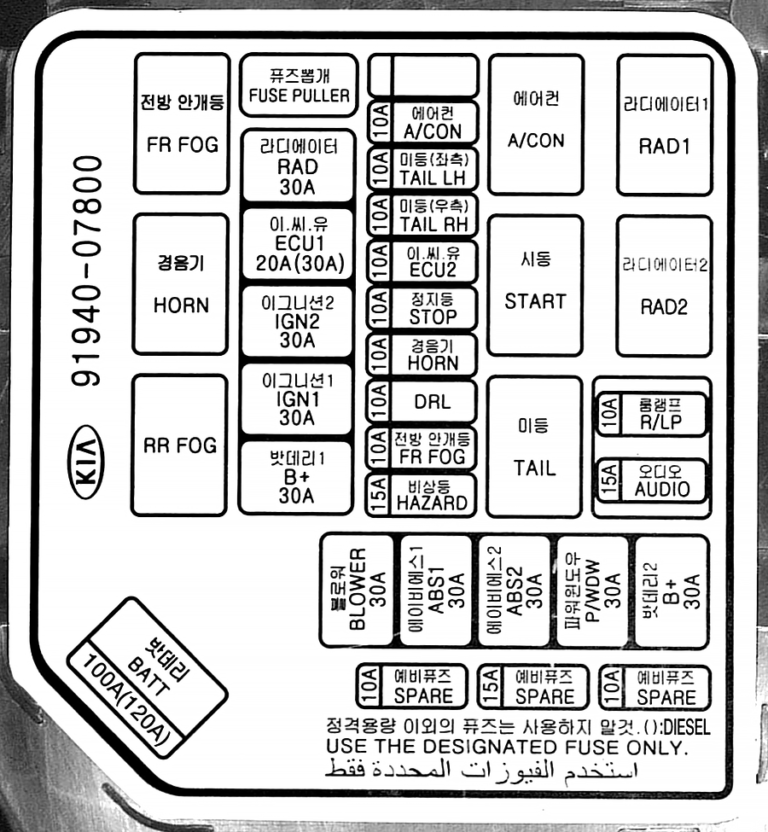

Diagrama de fusibles

Nombre	Amp.	Circuito protegido
ECU1	20A / 30A	Unidad de control del motor
STOP	10A	Luz de freno
FR/FOG	10A	Luz antiniebla delantera
A/CON	10A	Sistema de aire acondicionado
HORN	10A	Bocina
ECU2	10A	Unidad de control del motor
SPARE	10A	Fusible de repuesto
SPARE	15A	Fusible de repuesto
SPARE	10A	Fusible de repuesto
ABS2	30A	Sistema antibloqueo de frenos
ABS1	30A	Sistema antibloqueo de frenos
B+	30A	B+ del panel
BLOWER	30A	Ventilador
IGN1	30A	Encendido
IGN2	30A	Encendido
TAIL LH	10A	Luz trasera (izquierda)
TAIL RH	10A	Luz trasera (derecha)
DRL	10A	Luces de día
HAZARD	15A	Intermitentes de emergencia
R/LP	10A	Luz interior
AUDIO	15A	Equipo de sonido
P/WDW	30A	Elevalunas eléctrico
RAD	30A	Relé del ventilador del radiador
BATT	100A / 120A	Alternador, Batería
F/FOG	–	Relé de la luz antiniebla delantera
A/CON	–	Relé del aire acondicionado
HORN	–	Relé de la bocina
START	–	Relé del motor de arranque
RAD1	–	Relé del ventilador del radiador
RAD2	–	Relé del ventilador del radiador
RR FOG	–	Luz antiniebla trasera
TAIL	–	Relé de la luz trasera

Solo diésel

Diagrama de fusibles KIA Picanto (2008-2011)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del KIA Picanto (SA) (años del modelo 2008, 2009, 2010, 2011).

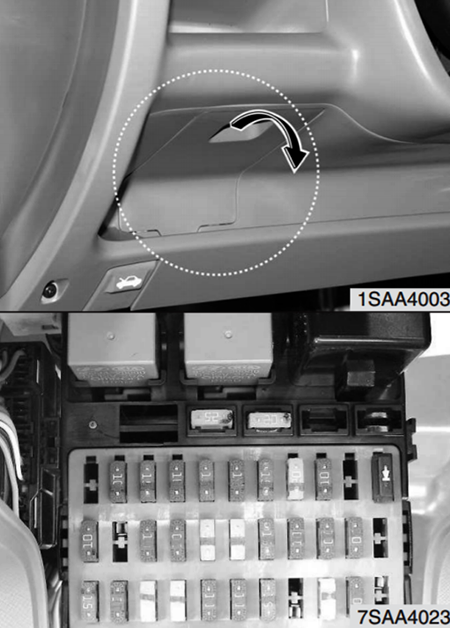

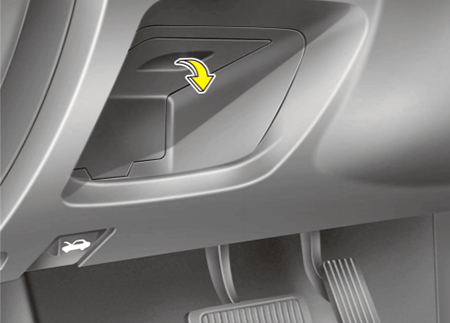

Compartimiento de pasajeros

Diagrama de fusibles

Nombre	Amp.	Circuito protegido
START SIG	10A	Motor de arranque
RR FOG LP	10A	Luz antiniebla trasera
A/CON SW	10A	Sistema de aire acondicionado
CLUSTER	10A	Grupo
SEAT HTD	15A	Calefacción en el asiento
C/LIGHTER	15A	Encendedor
A/BAG	10A	Airbag
RR/WIPER	15A	Limpiaparabrisas trasero
ABS/ESP	10A	Sistema antibloqueo de frenos/ Programa de estabilidad electrónico (ESP)
IGN COIL	15A	Encendido
T/SIG LP	10A	Intermitente
HTD GLASS1	20A	Deshielo de la luneta trasera
HTD GLASS2	10A	Deshielo de la luneta trasera
P/WDW RR	25A	Elevalunas eléctrico (trasero)
IGN O/S MIR FATC	10A	Retrovisor exterior
P/WDW FRT	25A	Elevalunas eléctrico (delantero)
FRT WIPER	20A	Limpiaparabrisas delantero
H/LP (LH)	10A	Faros (izquierda)
H/LP (RH)	10A	Faros (derecho)
FUEL PUMP	10A	Bomba de combustible
INJ	15A	Inyector
SNSR	10A	Sensor de oxígeno
C/DR LOCK	20A	Cierre centralizado de las puertas
A/BAG IND	10A	Aviso de airbag
TCU B/UP	15A	Cambio automático
DSL ECU1	20A	–
DSL ECU2	10A	–

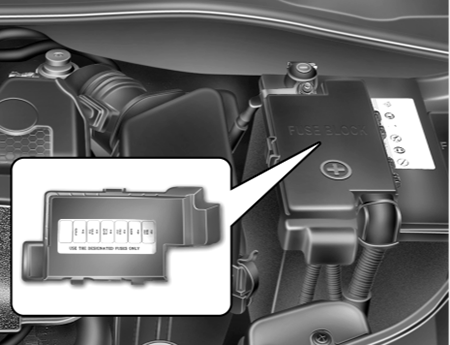

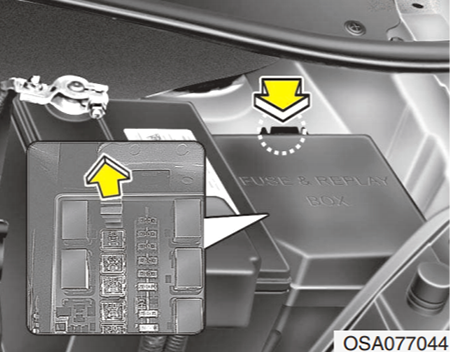

Compartimento del motor
Retire la tapa de la caja de fusibles presionando sobre los pestillos de ambos lados y tirando hacia arriba.

Diagrama de fusibles

Nombre	Amp.	Circuito protegido
ECU1	20A (30A)	Unidad de control del motor
STOP	10A	Luz de freno
FR/FOG	10A	Luz antiniebla delantera
A/CON	10A	Sistema de aire acondicionado
HORN	10A	Bocina
ECU2	10A	Unidad de control del motor
SPARE	10A	Fusible de repuesto
SPARE	15A	Fusible de repuesto
ABS2	40A	Sistema antibloqueo de frenos
ABS1	40A	Sistema antibloqueo de frenos
B+	30A	B+ del panel
BLOWER	30A	Ventilador
IGN1	30A	Encendido
IGN2	30A	Encendido
TAIL LH	10A	Luz trasera (izquierda)
TAIL RH	10A	Luz trasera (derecha)
DRL	10A	Luces de día
HAZARD	15A	Intermitentes de emergencia
R/LP	10A	Luz interior
AUDIO	15A	Equipo de sonido
P/WDW	30A	Elevalunas eléctrico
RAD	30A	Relé del ventilador del radiador
BATT	100A (120A)	Alternador, Batería
FR/FOG	–	Relé de la luz antiniebla delantera
A/CON	–	Relé del aire acondicionado
HORN	–	Relé de la bocina
START	–	Relé del motor de arranque
RAD1	–	Relé del ventilador del radiador
RAD2	–	Relé del ventilador del radiador
RR FOG	–	Luz antiniebla trasera
TAIL	–	Relé de la luz trasera

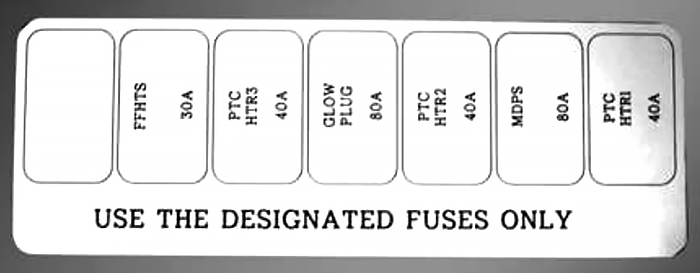

Sólo gasolina

Nombre	Amp.	Circuito protegido
MDPS	80A	Dirección asistida activada por el motor

Solo diésel

Nombre	Amp.	Circuito protegido
FFHTS	30A	Sensor temporal del calentador del filtro del combustible
GLOW PLUG	80A	Bujía
MDPS	80A	Dirección asistida activada por el motor
PTC HTR 1	40A	Calentador 1 del PTC
PTC HTR 2	40A	Calentador 2 del PTC
PTC HTR 3	40A	Calentador 3 del PTC
