Mantenimiento Fusibles Dodge Caliber

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Dodge Caliber (años del modelo 2006, 2007, 2008, 2009, 2010, 2011, 2012).

Cambio de fusibles

Un módulo de potencia integrado (IPM) está ubicado en el compartimiento del motor, cerca del filtro de aire. Este centro contiene fusibles de cartucho y mini fusibles. Una etiqueta que identifica cada componente puede estar impresa sobre la parte interior de la cubierta.

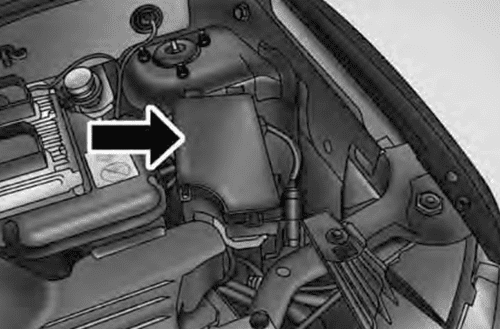

Ubicación

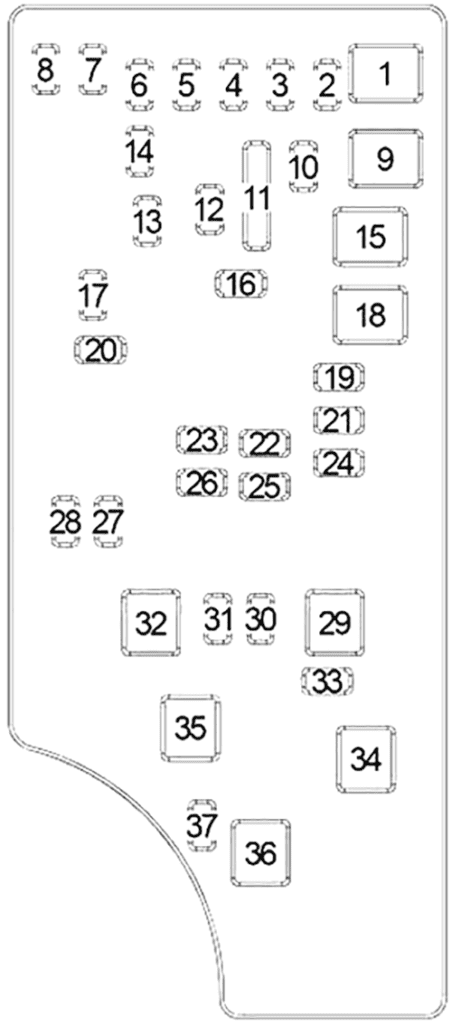

Diagrama de fusibles

№	Fusible	Minifusible	Descripción
1	40A Verde; o Vacío		Techo corredizo; o Vacío
2		15A Azul claro	Alimentación del control electrónico AWD/4WD
3		10A Rojo	Alimentación del interruptor de frenos CHMSL
4		10A Rojo	Alimentación del interruptor de ignición OCM
5		20A Amarillo	Remolque
6		10A Rojo	Espejos eléctricos / Módulo de dirección / Módulo de manos libres
7		30A Verde	Sensor drene 1 IOD
8		30A Verde	Sensor drene 2 IOD
9	40A Verde		Asientos eléctricos
10		20A Amarillo	Luces interiores / CCN Seguros eléctricos
11		15A Azul claro	Toma corriente
12		20A Amarillo	Acc Invertir
13		20A Amarillo	Luz de encendedor
14		10A Rojo	Luz interior / Panel de instrumentos
15	40A Verde		Ventilador del radiador
16		15A Azul claro	Accesorios Domo Lámparas/ Quemacocos/motor limpiador trasero / ACC Inverter
17		10A Rojo	Módulo control inalámbrico
18	40A Verde		Relevador ASD Alimentación contactos eléctricos
19		20A Amarillo	Amplificadores
20		15A Azul claro	Radio
21		10A Rojo	Módulo Instrumentos/Sirena (si así está equipado)
22		10A Rojo	Calefactor/aire acondicionado/ Sensor brújula
23		15A Azul claro	Relevador alimentación
24		15A Azul claro	Alimentación quemacocos
25		10A Rojo	Calefactor espejos (si así está equipado)
26		15A Azul claro	Relevador
27		10A Rojo	Módulo de las bolsas de aire
28		10A Rojo	Módulo de bolsas de aire ocupante
29			Motor caliente (Hot Car [No requiere fusible])
30		20A Amarillo	Calefacción de asiento
31		10A Rojo	Relevador del control lava fanales (si así está equipado)
32	30A Rosa		Relevador
33		10A Rojo	Conector J1962 / Computadora de motor
34	30A Rosa		Válvula antibloqueo
35	40A Verde		Alimentación bomba
36	30A Rosa		Control de lava fanales / Cristales inteligente (si así está equipado)
37		25A Natural	ACC Inverter; o Calefactor del diesel (si así está equipado)
