Mantenimiento Fusibles Dodge Avenger

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Dodge Avenger (años del modelo 2008, 2009, 2010, 2011, 2012, 2013, 2014).

Módulo de distribución de energía totalmente integrado (TIPM)

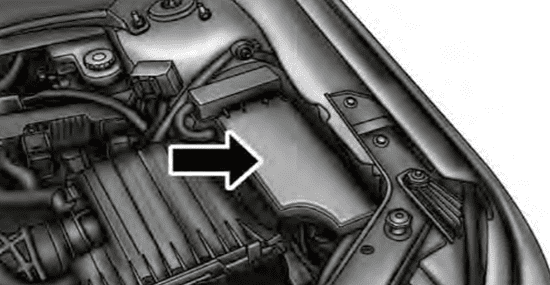

En el módulo del compartimiento del motor, cerca del filtro de aire se encuentra el “Módulo de Distribución de Energía” totalmente integrado. Este centro contiene cartuchos de fusibles y minifusibles. Debajo de la cubierta se encuentra una etiqueta que identifica los componentes y los circuitos

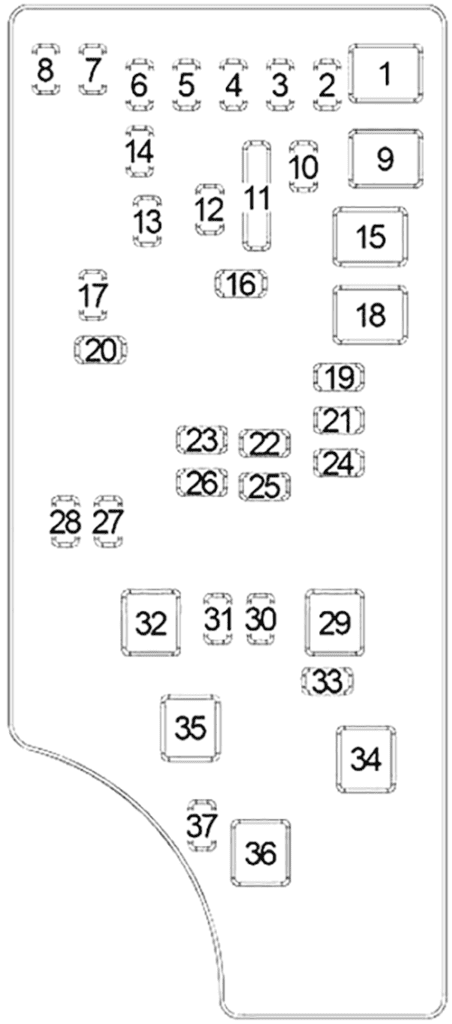

Diagrama de fusibles

№	Fusibles	Mini Fusible	Descripción
1	40A verde		Alimentación del toldo eléctrico (si así está equipado)
2		20A amarillo	Bomba de vacío de freno; o Alimentación AWD
3		10A Rojo	Alimentación de la batería – Luz de freno/ interruptor de freno.
4		10A Rojo	Alimentación Interruptor de ignición
5		20A amarillo	Remolque (si así está equipado)
6		10A Rojo	lOD/Espejos Eléctricos / Controles del clima.
7		30A Verde	Apagado del sensor de drene 1 (IOD)
8		30A Verde	Apagado del sensor de drene 2 (IOD)
9	40A Verde		Alimentación batería -Asientos eléctricos (si así está equipado)/ Bomba de Aire PZEV (si así está equipado)
10		20A amarillo	CCN Seguros eléctricos / Luces interiores
11		15A Azul claro	Tomacorriente consola central
12		20A amarillo
13		20A amarillo	Interruptor Ignición / Encendedor; o Interruptor Ignición
14		10A Rojo	Panel de instrumentos
15	40A Verde		Relevador alimentación de batería de ventilador del Radiador
16		15A Azul claro	Ignición Arranque / Accesorios Encendedor / Quemacocos
17		10A Rojo	IOD Alimentación Módulo de Control Inalámbrico/ Reloj / Controles del volante
18	40A Verde		Alimentación Relevador de contacto Auto paro de Motor
19		20A amarillo	Alimentación Amplificador 1 y Amplificador 2
20		15A Azul claro	Radio
21		10A Rojo	Sirena (si así está equipado)
22		10A Rojo	Ignición Arranque A/C/ Control del clima / calentador del porta vasos (si así está equipado)
23		15A Azul claro	Relevador Auto paro de Motor 3
24		25A Natural	Alimentación Quemacocos
25		10A Rojo	Calefacción de Espejos
26		15A Azul claro	Relevador Auto paro de Motor 2
27		10A Rojo	Alimentación Modulo protección de Ocupante / Control de seguridad de ocupante (ORC)
28		10A Rojo	Alimentación Módulo protección de Ocupante/ Módulo Clasificación de Ocupante
29			No Requiere Fusible
30		20A Amarillo	Calefacción Asientos si así está equipado
31		10A Rojo	Lámpara del lavador (si así está equipado)
32	30A Rosa		Auto paro de Motor 1
33		10A Rojo	Alimentación de batería/ Conector de enlace de diagnóstico/Controlador de Tren de fuerza (PCM)
34	30A Rosa		Alimentación ABS (si así está equipado)/ Módulo ESP (si así está equipado)
35	40A Verde		Alimentación módulo ABS (si así está equipado)/ Módulo ESP (si así está equipado)
36	30A Rosa		Alimentación batería -Módulo de puerta pasajero (PDM)/Módulo puerta del conductor (DDM)
37		25A Natural	Módulo de toldo eléctrico (si así está equipado)
