Diagrama de fusibles Citroën E-Méhari (2017-2019)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën E-Méhari (años del modelo 2016, 2017, 2018, 2019).
Ubicación de la caja de fusibles

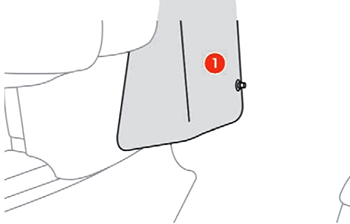

Desmonte la tuerca de la trampilla de acceso (1) situada debajo del guardaobjetos del acompañante.
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Citroen-E-Mehari-2017-2019_p1u_fusibles-1.png)
Diagrama de fusibles

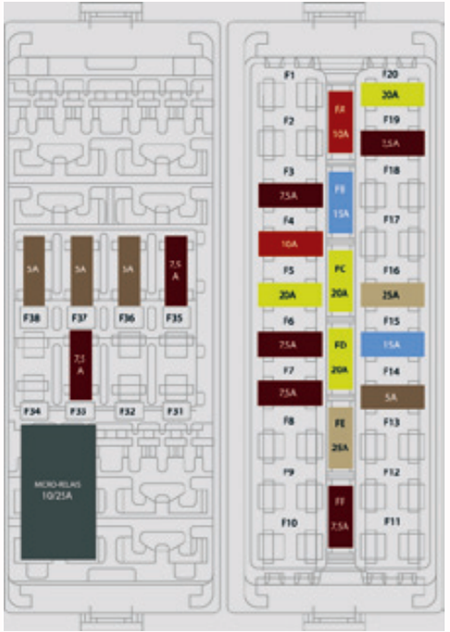

Tipo 1 (2016-2017)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Citroen-E-Mehari-2017-2019_p1_fusibles-2.png)
№ |
Amp. |
Denominación |
F3 |
7,5A |
Luz antiniebla trasera |
F4 |
10A |
+12 V APC luces de freno + suplementaria |
F5 |
20A |
+12 V APC radio – pantalla de navegación – antena |
F6 |
7,5A |
Luz de freno izquierda (solo GEN1) |
F7 |
7,5A |
Luz de freno derecha (solo GEN1) |
F14 |
5A |
+12 V APC de relé desempañado DEL/TRA – GMV habitáculo |
F15 |
15A |
Toma de accesorios de 12 V |
F16 |
25A |
Limpiaparabrisas delantero (solo GEN1) |
F19 |
7,5A |
+12 V BAT llave de contacto – tablero de a bordo |
F20 |
20A |
+12 V BAT radio – pantalla de navegación – antena |
F35 |
7,5A |
+12 V APC luz interruptores – toma de diagnosis |
F36 |
5A |
+12 V APC caja telemática IER box |
F37 |
5A |
+12 V APC pantalla de navegación – radio |
F38 |
5A |
+12 V BAT UCE habitáculo (BCM) – selector de marchas |
FA |
10A |
Fusible de repuesto |
FB |
15A |
Fusible de repuesto |
FC |
20A |
Fusible de repuesto |
FD |
20A |
Fusible de repuesto |
FE |
25A |
Fusible de repuesto |
FF |
7,5A |
Fusible de repuesto |

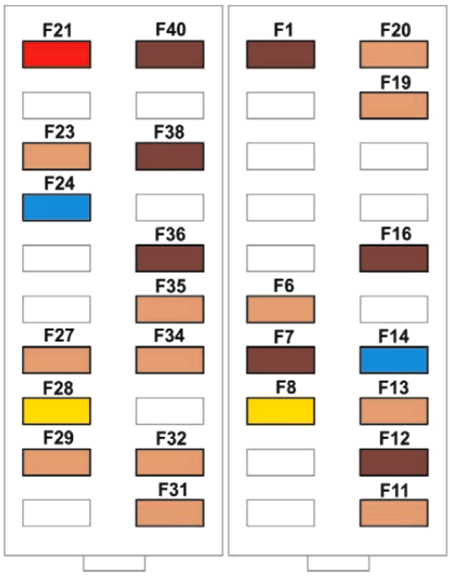

Tipo 2 (2018-2019)
![](https://www.mantenimientoauto.com/wp-content/uploads/2022/08/Citroen-E-Mehari-2017-2019_p2_fusibles-3.png)
№ |
Amp. |
Nombre |
F1 |
7,5A |
+12 V BAT luces antiniebla traseras |
F6 |
5A |
+12 V BAT UCE sistema de control de la presión de los neumáticos (TPMS) |
F7 |
7,5A |
+12 V BAT antirrobo – caja telemática IER |
F8 |
20A |
+12 V BAT radio – setma – bluebox |
F11 |
5A |
+12 V BAT UCE habitáculo (BCM) |
F12 |
7,5A |
+12 V relé CDE – señal de puerta CDE |
F13 |
5A |
+12 V BAT panel de instrumentos |
F14 |
15A |
+12 V BAT bocina |
F16 |
7,5A |
+12 V BAT UCE habitáculo (BCM) – conector DIAG |
F19 |
5A |
Luz de freno izquierda (solo UE) |
F20 |
5A |
Luz de freno derecha (solo UE) |
F21 |
10A |
+12 V APC, luces de freno + tercera luz de freno |
F23 |
5A |
+12 VAPC, habitáculo GMV |
F24 |
15A |
+12 V APC, toma de accesorios de 12 V |
F27 |
5A |
+12 V APC, ayuda al estacionamiento (opcional) |
F28 |
20A |
+12 V APC, radio – setma – bluebox |
F29 |
5A |
+12 V APC, amplificador de antena |
F31 |
5A |
+12 V APC, unidad de control de airbag |
F32 |
5A |
+12 V APC caja telemática IER |
F34 |
5A |
+12 V APC, control del motor UCE (UCM) |
F35 |
5A |
+12 VAPC, ABS/ESP |
F36 |
7,5A |
+12 V APC, luz interruptores UCE – toma de diagnosis |
F38 |
7,5A |
+12 V APC, supervisor de batería HV |
F40 |
7,5A |
+12 V APC, dirección asistida eléctrica UCE |
