Diagrama de fusibles Citroën C1 (2006-2011)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C1 (años del modelo 2005, 2006, 2007, 2008, 2009, 2010, 2011).
Compartimiento de pasajeros
Están situadas a ambos lados del cuadro de a bordo, bajo el guarnecido.

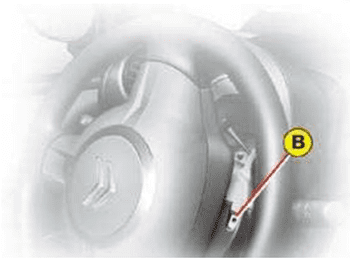

1. Gire el volante hacia la izquierda y retire el tornillo B.

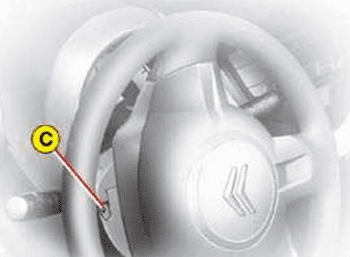

2. Gire el volante hacia la derecha (no olvide desbloquear el volante con la llave), retire el tornillo C.

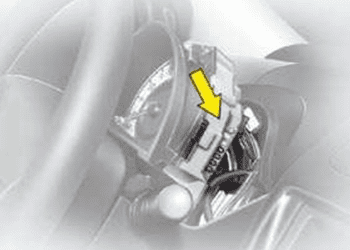

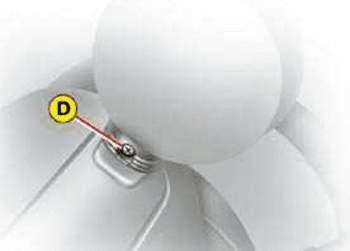

3. Para el cuentarrevoluciones, desenrosque parcialmente el tornillo D situado detrás.
4. Si es necesario, levante el guarnecido del cuadro de a bordo y del cuentarrevoluciones para acceder a los fusibles situados a la izquierda y a la derecha.

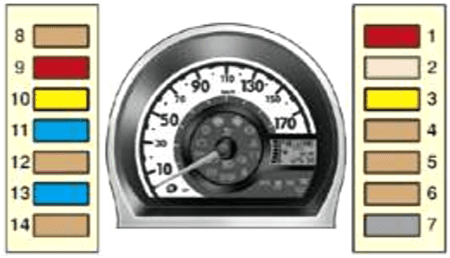

Diagrama de fusibles
№ |
Amp. |
Funciones |
1 |
10A |
Luces de freno, ABS, Caja de velocidades “SensoDrive” |
2 |
25A |
Apertura/cierre centralizado |
3 |
20A |
Deshelado de la luneta |
4 |
7,5A |
Luces traseras, Luces de matrícula, Cuadro de a bordo, Pantalla |
5 |
7,5A |
Toma de diagnosis |
6 |
7,5A |
Luz antiniebla trasera, Cuadro de a bordo, Caja de velocidades “SensoDrive” |
7 |
– |
No utilizado |
8 |
7,5A |
ABS, Dirección asistida, Aire acondicionado, Grupo motoventilador |
9 |
10A |
Luces traseras, Apertura/cierre centralizado, Elevalunas eléctricos, Deshelado de la luneta, Indicador de velocidad, Aire acondicionado, Calefacción, Cuentarrevoluciones |
10 |
20A |
Limpiaparabrisas y limpialuneta |
11 |
15A |
Autorradio, Antiarranque electrónico, Toma de 12 V (120 W máximo) |
12 |
7,5A |
Deshelado de la luneta, ABS, Grupo motoventilador, Limpiaparabrisas y limpialuneta, Dirección asistida, Apertura/cierre centralizado, Aire acondicionado, Elevalunas eléctricos, Indicador de velocidad, Cuentarrevoluciones |
13 |
15A |
Airbag, Calculador motor, Antiarranque electrónico, Caja de velocidades “SensoDrive”, Cuadro de a bordo |
14 |
7,5A |
Aire acondicionado |
15* |
40A |
Accesorios, Deshelado, ABS, Relé del grupo motoventilador, Limpiaparabrisas y limpialuneta |
16* |
30A |
Elevalunas |
17* |
40A |
Calefacción, Aire acondicionado |
Compartimento del motor

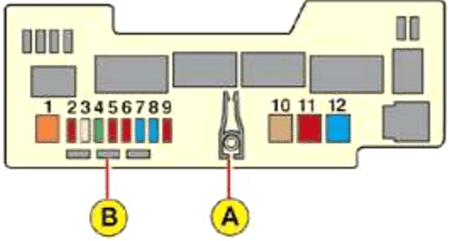

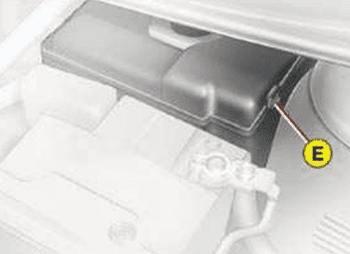

Suelte la tapa, presionando a la derecha en E, para acceder a los fusibles. La pinza A y los fusibles de recambio B están fijados en la parte delantera del caja.
Diagrama de fusibles
№ |
Amp. |
Funciones |
1 |
50A |
Caja de cambios “SensoDrive” |
2 |
10A |
Faros |
20A |
Faros con luces diurnas |
3 |
30A |
Calculador ABS/ESP |
4 |
30A |
Alimentación contacto antirrobo |
5 |
10A |
Luces de emergencia, Testigos del cuadro de a bordo, Intermitentes |
6 |
10A |
Faros |
7 |
15A |
Luz de techo, Indicador de velocidad, Autorradio, Cuadro de a bordo, Cuentarrevoluciones |
8 |
15A/25A |
Calculador del motor de gasolina |
9 |
10A |
Claxon |
10 |
30A |
Grupo motoventilador (gasolina) |
11 |
50A |
ABS/ESP |
12 |
50A |
Dirección asistida |
Diagrama de fusibles Citroën C1 (2012-2014)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C1 (años del modelo 2012, 2013, 2014).
Compartimiento de pasajeros
Están situadas a ambos lados del cuadro de a bordo, bajo el guarnecido.

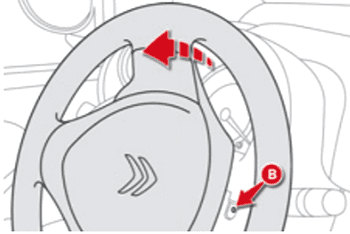

1. Si es necesario, desbloquee el volante con la llave. Gire el volante hacia la izquierda y retire el tornillo B.

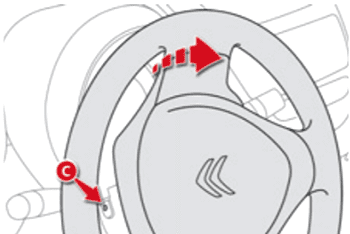

2. Gire el volante hacia la derecha y retire el tornillo C.

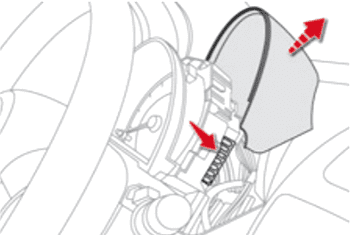

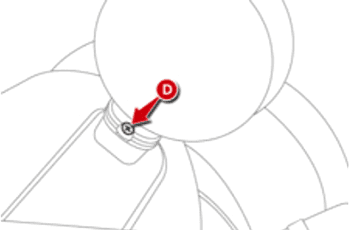

3. Para el cuentarrevoluciones, desenrosque parcialmente el tornillo D situado detras
4. Si es necesario, levante el guarnecido del cuadro de a bordo y del cuentarrevoluciones para acceder a los fusibles situados a la izquierda y a la derecha.

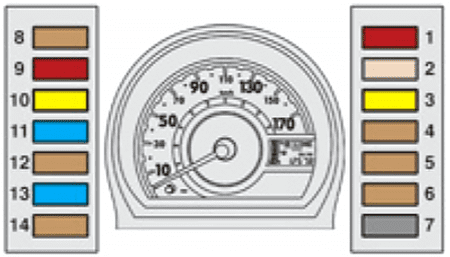

Diagrama de fusibles
№ |
Amp. |
Funciones |
1 |
10A |
Luces de freno, ABS, Caja manual pilotada |
2 |
25A |
Bloqueo/Desbloqueo centralizado, Mando a distancia |
3 |
20A |
Desempañado de la luneta |
4 |
7,5A |
Luces traseras, Luces de matrícula, Cuadro de a bordo, Pantalla, Reglaje de los faros, Luces diurnas de LED, Luces de posición |
5 |
7,5A |
Toma de diagnosis |
6 |
7,5A |
Caja manual pilotada, Luz antiniebla trasera, ESP, Luces diurnas de LED, Cuadro de a bordo, Cuentarrevoluciones |
7 |
– |
No utilizado |
8 |
7,5A |
ABS/ESP, Dirección asistida, Grupo motoventilador |
9 |
10A |
Luz de marcha atrás, Bloqueo/Desbloqueo centralizado, Elevalunas eléctricos, Desempañado de la luneta, Indicador de velocidad, Aire acondicionado, Calefacción, Cuentarrevoluciones, Mando a distancia |
10 |
20A |
Limpiaparabrisas, limpialuneta y lavaparabrisas, lavaluneta |
11 |
15A |
Autorradio, Toma de 12 V (120 W máximo) |
12 |
7,5A |
Desempañado de la luneta, ABS, Grupo motoventilador, Limpiaparabrisas y limpialuneta, lavaparabrisas y lavaluneta, Dirección asistida, Bloqueo/Desbloqueo centralizado, Aire acondicionado, Calefacción, Elevalunas eléctricos, Indicador de velocidad, Cuentarrevoluciones, Mando a distancia, Luz de marcha atrás |
13 |
15A |
Airbag, Sistema de inyección de carburante, Caja manual pilotada, Cuadro de a bordo, Cuentarrevoluciones, Luces diurnas de LED |
14 |
7,5A |
Aire acondicionado, Calefacción |
15* |
40A |
Autorradio, Toma de 12 Voltios, Limpiaparabrisas, limpialuneta y lavaparabrisas, lavaluneta, Dirección asistida, ABS, Relé del grupo motoventilador, Limpiaparabrisas y limpialuneta |
16* |
30A |
Elevalunas |
17* |
40A |
Aire acondicionado, Calefacción |
Compartimento del motor

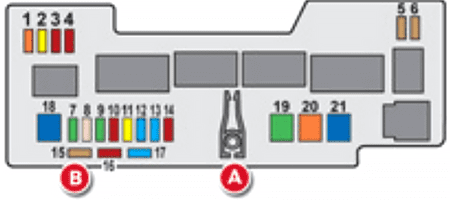

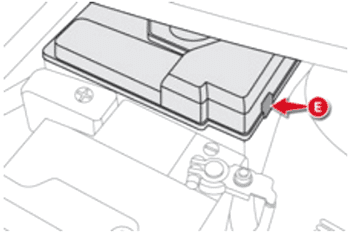

Suelte la tapa, presionando a la derecha en E, para acceder a los fusibles. La pinza A y los fusibles de recambio B están fijados en la parte delantera del caja.
Diagrama de fusibles
№ |
Amp. |
Funciones |
1 |
5A |
Luces diurnas de LED |
2 |
20A |
Faros antiniebla |
3 |
10A |
Faro izquierdo |
4 |
10A |
Faro derecho |
5 |
7,5A |
Caja manual pilotada, Sistema de inyección de carburante |
6 |
7,5A |
Caja manual pilotada, Sistema de inyección de carburante |
7 |
30A |
Luces diurnas de LED, Faros antiniebla |
8 |
25A |
ABS |
30A |
ABS/ESP (con VSC) |
9 |
30A |
Motor de arranque, Desempañado de la luneta, ABS, Grupo motoventilador, Limpiaparabrisas/limpialuneta y lavaparabrisas/lavaluneta, Dirección asistida, Bloqueo/Desbloqueo centralizado, Aire acondicionado, Calefacción, Elevalunas eléctricos, Indicador de velocidad, Cuentarrevoluciones, Mando a distancia, Luz de marcha atrás, Airbag, Sistema de inyección de carburante, Caja manual pilotada, Cuadro de a bordo, Luces diurnas de LED |
10 |
10A |
Luces de emergencia, Cuadro de a bordo,Cuentarrevoluciones- Intermitentes |
11 |
20A |
Faro izquierdo, Faro derecho |
12 |
15A |
Luz de techo, Indicador de velocidad, Autorradio, Cuadro de a bordo, Cuentarrevoluciones |
13 |
15A |
Sistema de inyección de carburante, Grupo motoventilador |
14 |
10A |
Claxon |
15 |
7,5A |
Fusible de repuesto |
16 |
10A |
Fusible de repuesto |
17 |
15A |
Fusible de rpuesto |
18 |
50A |
Caja manual pilotada |
19 |
30A |
Grupo motoventilador |
20 |
40A |
ABS |
50A |
ABS/ESP (con VSC) |
21 |
50A |
Dirección asistida |
Diagrama de fusibles Citroën C1 (2015-2021)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Citroën C1 (años del modelo 2015, 2016, 2017, 2018, 2019, 2020, 2021).
Compartimiento de pasajeros

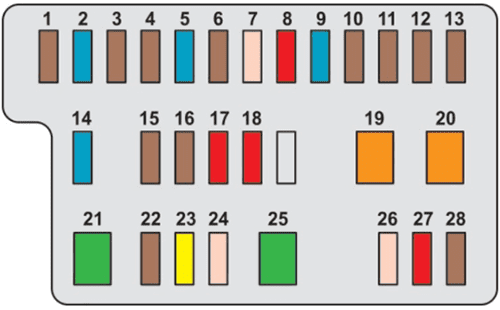

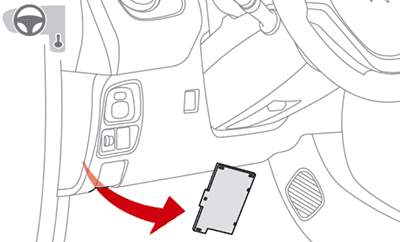

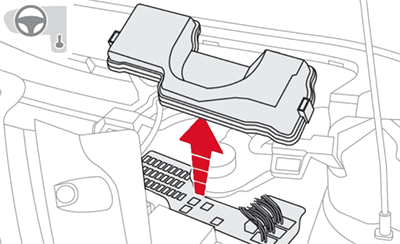

La caja de fusibles se encuentra debajo del salpicadero (en el lado del conductor).
Suelte la pestaña de plástico blanca para acceder a los fusibles.
Diagrama de fusibles
№ |
Amp. |
Funciones |
1 |
5A |
Luz de marcha atrás, Sistema de inyección de carburante, Sistema de audio, Sistema VSC |
2 |
15A |
Lavaparabrisas y lavaluneta |
3 |
5A |
Caja de servicio principal, Cuadro de instrumentos, Pantalla, Aire acondicionado, Luneta y retrovisores exteriores térmicos, Asientos térmicos, Techo de lona eléctrico, Sistema de audio |
4 |
5A |
Dirección asistida eléctrica, Stop & Start |
5 |
15A |
Limpialuneta |
6 |
5A |
Grupo ventilador del motor, Sistema ABS, Sistema VSC |
7 |
25A |
Limpiaparabrisas |
8 |
10A |
Desescarchado de los retrovisores exteriores |
9 |
15A |
Toma de 12 V (120 W máx.) |
10 |
7,5A |
Retrovisores exteriores, Sistema de audio, Stop & Start, Cuadro de instrumentos, Pantalla |
11 |
5A |
Bloqueo de la dirección, Sistema de inyección de carburante, Caja de cambios ETG |
12 |
7,5A |
Airbags |
13 |
5A |
Cuadro de instrumentos, Pantalla, Stop & Start |
14 |
7,5A/15A |
Dirección, Sistema de inyección de carburante, Luces de freno |
15 |
7,5A/10A |
Sistema de inyección de carburante, Stop & Start |
16 |
7,5A |
Autodiagnosis del motor |
17 |
10A |
Luces de freno, Tercera luz de freno, Sistema de inyección de carburante, Sistema ABS, Sistema VSC, Caja de cambios ETG, Sistema “Acceso y arranque manos libres” |
18 |
10A |
Luces de posición, Luces de matrícula, Luz antiniebla trasera, Luces antiniebla delanteras, Luces traseras, Reóstato de luces |
19 |
40A |
Aire acondicionado |
20 |
40A |
Aire acondicionado, Autodiagnóstico del motor, Luces de posición, Luces de matrícula, Luces antiniebla traseras, Luces traseras, Reóstato de luces, Luces de freno, Tercera luz de freno, Sistema de inyección de carburante, Sistema ABS, Sistema VSC, Caja de cambios ETG, Sistema “Acceso y arranque manos libres”, Elevalunas eléctricos |
21 |
30A |
Sistema de inyección de carburante, Stop & Start, Caja de servicio principal |
22 |
7,5A |
Sistema de inyección de carburante |
23 |
20A |
Sistema de inyección de carburante, Stop & Start |
24 |
25A |
Caja de servicio principal |
25 |
30A |
Elevalunas eléctricos |
26 |
25A |
Elevalunas eléctricos |
27 |
10A |
Aire acondicionado |
28 |
5A |
Luz antiniebla trasera |
Compartimento del motor

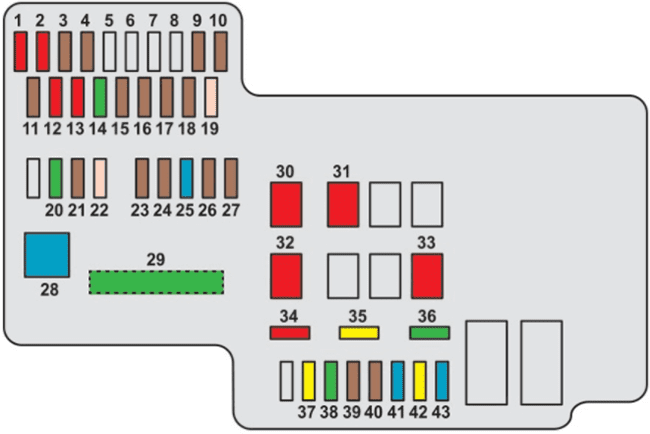

Suelte la tapa de la caja de fusibles presionando el tetón de la derecha para acceder a los fusibles.
Diagrama de fusibles
№ |
Amp. |
Funciones |
1 |
10A |
Luz de cruce derecha |
2 |
10A |
Luz de cruce izquierda, Reglaje de los faros |
3 |
7,5A |
Luz de carretera derecha |
4 |
7,5A |
Luz de carretera izquierda, Cuadro de instrumentos, Pantalla |
5 |
15A |
Sistema de inyección de carburante (Motor Pure Tech 82) |
6 |
7,5A |
Sistema de inyección de carburante (Motor Pure Tech 82) |
7 |
15A |
Sistema de inyección de carburante (Motor Pure Tech 82) |
8 |
7,5A |
Grupo motoventilador (Motor Pure Tech 82) |
9 |
7,5A |
Aire acondicionado |
10 |
7,5A |
Sistema de inyección de carburante, Luces de freno, Tercera luz de freno (Motor VTi 68) |
11 |
5A |
Luz de techo, Luz del maletero |
12 |
10A |
Intermitentes, Luces de emergencia, Cuadro de instrumentos, Pantalla |
13 |
10A |
Claxon |
14 |
30A |
Cajas de servicio |
15 |
7,5A |
Caja de cambios ETG (Motor VTi 68) |
16 |
7,5A |
Sistema de inyección de carburante |
17 |
7,5A |
Sistema “Acceso y arranque manos libres” |
18 |
7,5A |
Batería (Motor VTi 68) |
19 |
25A |
Sistema de inyección de carburante, Grupo de ventiladores del motor |
20 |
30A |
Motor de arranque |
21 |
7,5A |
Bloqueo de la dirección |
22 |
25A |
Luces delanteras |
23 |
7,5A |
Sistema de inyección de carburante |
24 |
7,5A |
Sistema de inyección de carburante, Motor de arranque, Caja de cambios ETG, Stop & Start |
25 |
15A |
Sistema de audio, Sistema “Acceso y arranque manos libres” |
26 |
7,5A |
Cuadro de instrumentos, Pantalla |
27 |
7,5A |
Sistema VSC |
28 |
60A |
Caja de fusibles del habitáculo |
29 |
125A |
Desempañado de la luneta y los retrovisores exteriores,Asientos calefactados, Techo eléctrico, Sistema ABS, Sistema VSC, Grupo de ventiladores del motor, Luces antiniebla delanteras, Luces diurnas de LED |
30 |
50A |
Caja de cambios ETG |
40A |
Stop & Start |
31 |
50A |
Dirección asistida |
32 |
30A/40A/50A |
Grupo de ventiladores del motor |
33 |
50A |
Sistema ABS, Sistema VSC |
37 |
20A |
Desempañado de la luneta y los retrovisores |
38 |
30A |
Sistema ABS, Sistema VSC |
39 |
7,5A |
Luces antiniebla delanteras, Cuadro de instrumentos, Pantalla |
40 |
7,5A |
Luces diurnas de LED |
41 |
15A |
Asiento térmico derecho |
42 |
20A |
Techo de lona eléctrico |
43 |
15A |
Asiento térmico izquierdo |
