Diagrama de fusibles Chevrolet Trax / Tracker (2013-2016)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Chevrolet Trax / Tracker (años del modelo 2013, 2014, 2015, 2016).
Caja de fusibles del compartimento del motor Para desmontar la tapa de la caja de fusibles, oprima el clip y levántela.
Diagrama de fusibles en el compartimento del motor
| № | Utilización |
|---|---|
| 1 | Techo solar |
| 2 | Interruptor del retrovisor exterior |
| 3 | Solenoide de ventilación del cánister (solo 1.4L) |
| 4 | No se usa |
| 5 | Válvula del módulo de control electrónico del freno |
| 6 | No se usa |
| 7 | No se usa |
| 8 | Batería del módulo de control de la transmisión |
| 9 | No se usa |
| 10 | Control remoto del módulo de control del sistema de combustible (Solo 1.4L)/Nivelación de faros |
| 11 | Limpialuneta |
| 12 | Desempañador de la luneta trasera |
| 13 | No se usa |
| 14 | Calefactor del retrovisor exterior |
| 15 | Batería del módulo de control del sistema de combustible (solo 1.4L) |
| 16 | Módulo de asiento calefaccionado |
| 17 | Control remoto del módulo de control de la transmisión |
| 18 | Control remoto del módulo de control del motor |
| 19 | Bomba de combustible (solo 1.8L) |
| 20 | No se usa |
| 21 | Relé del ventilador (Caja de fusibles auxiliar – 1.4L)/ Ventilador 3 Relé 85 (1.8L) |
| 22 | Bomba de arranque en frío (solo 1.8L) |
| 23 | Bobina de encendido/ Inyectores |
| 24 | Bomba rodadora |
| 25 | No se usa |
| 26 | Solenoide de purga del cánister/ Electroválvula del agua/Sensores de oxígeno – pre y post/Solenoide de descarga del turbocompresor (1.4L)/Solenoide de derivación del turbo-compresor(1.4L)/ Solenoide de IMTV (1.8L) |
| 27 | No se usa |
| 28 | No se usa |
| 29 | Módulo de control del motor, tren motriz, encendido 1/ encendido 2 |
| 30 | Sensor de flujo de masa de aire |
| 31 | Faro alto izquierdo |
| 32 | Faro alto derecho |
| 33 | Batería del módulo de control del motor |
| 34 | Bocina |
| 35 | Embrague del compresor del aire acondicionado |
| 36 | Faros antiniebla |
| 1 | Bomba del módulo de control electrónico del freno |
| 2 | Limpiaparabrisas |
| 3 | Motor del ventilador |
| 4 | Control remoto de IEC |
| 5 | No se usa |
| 6 | No se usa |
| 7 | No se usa |
| 8 | Ventilador de refrigeración, bajo/ medio (1.4L) / Ventilador de refrigeración, bajo (1.8L) |
| 9 | Ventilador de refrigeración, alto |
| 10 | EVP |
| 11 | Solenoide del motor de arranque |
| 2 | Bomba de combustible (solo 1.8L) |
| 4 | Auxiliar |
| 7 | Motor de arranque |
| 1 | Funcionamiento/ arranque |
| 3 | Ventilador de refrigeración, medio (solo 1.4L) |
| 5 | Relé del tren motriz |
| 8 | Ventilador de refrigeración, bajo |
| 6 | Ventilador de refrigeración, alto |

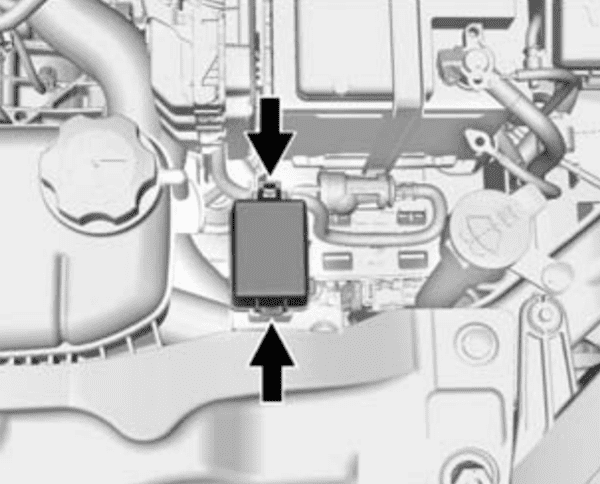

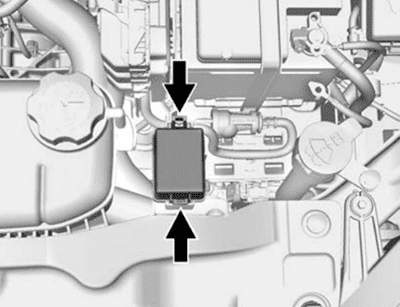

Caja de fusibles auxiliar Para desmontar la tapa de la caja de fusibles, oprima los clips y levántela.
| Relés | Utilización |
|---|---|
| 01 | Bomba de vacío eléctrica |
| 02 | Control de ventilador de refrigeración 1 |
| 03 | Control de ventilador de refrigeración 2 |
| 04 | Remolque (solo 1.4L) |
Caja de fusibles del tablero de instrumentos La caja de fusibles del tablero de instrumentos está en la parte inferior del tablero de instrumentos del lado del conductor. Para acceder a los fusibles, desmonte el compartimento portaobjetos. Para desmontar el compartimento portaobjetos, empuje ambos lados y extráigalo.
Diagrama de fusibles en el habitáculo
| № | Utilización |
|---|---|
| 1 | Módulo de control de la carrocería 1 |
| 2 | Módulo de control de la carrocería 2 |
| 3 | Módulo de control de la carrocería 3 |
| 4 | Módulo de control de la carrocería 4 |
| 5 | Módulo de control de la carrocería 5 |
| 6 | Módulo de control de la carrocería 6 |
| 7 | Módulo de control de la carrocería 7 |
| 8 | Módulo de control de la carrocería 8 |
| 9 | Interruptor de encendido de lógica discreta |
| 10 | Batería del módulo diagnóstico de sensado |
| 11 | Conector del enlace de datos |
| 12 | Calefacción, ventilación y MDL del aire acondicionado |
| 13 | Relé del portón trasero |
| 14 | Módulo UPA |
| 15 | Retrovisor interior |
| 16 | No se usa |
| 17 | Conductor-Interruptor del levantavidrios eléctrico |
| 18 | Sensor de lluvia |
| 19 | Control de tensión regulada del módulo de control de carrocería |
| 20 | Retroiluminación de interruptores del volante |
| 21 | Tomacorriente de CA para accesorios |
| 22 | Encendedor de cigarrillos/ Tomacorriente de CC para accesorios |
| 23 | Auxiliar |
| 24 | Auxiliar |
| 25 | Auxiliar |
| 26 | Visualizador del detector automático de acompañante |
| 27 | Módulo de IRC/ Brújula |
| 28 | Interruptor de faros// Convertidor de CC/ Interruptor del embrague |
| 29 | Auxiliar |
| 30 | Auxiliar |
| 31 | Batería del IPC |
| 32 | Radio/Campanilla |
| 33 | Pantalla |
| 34 | OnStar (si está equipado)/VLBS |
| 1 | PTC 1 |
| 2 | PTC 2 |
| 3 | Motor de levantavidrios eléctrico, delantero |
| 4 | Motor de levantavidrios eléctrico, trasero |
| 5 | Relé de modo logístico |
| 6 | Auxiliar |
| 7 | Levantavidrios eléctricos delanteros |
| 8 | Levantavidrios eléctricos traseros |
| CB1 | Auxiliar |
| M01 | PTC |
| 01 | Accesorios/ Alimentación de accesorios retenida |
| 02 | Portón trasero |
| 03 | Auxiliar |
| 04 | Relé del ventilador |
| 05 | Modo logístico |
| № | Utilización |
|---|---|
| 1 | Interruptor del soporte lumbar eléctrico del asiento del conductor |
| 2 | Interruptor del soporte lumbar eléctrico del asiento del acompañante |
| 3 | Amplificador |
| 4 | Toma del remolque |
| 5 | Módulo de tracción en las cuatro ruedas |
| 6 | Módulo detector automático de acompañante |
| 7 | Reserva/Batería del módulo de LPG |
| 8 | Luces de estacionamiento del remolque |
| 9 | Auxiliar |
| 10 | Reserva/Módulo de alerta de zona lateral ciega |
| 11 | Módulo del remolque |
| 12 | Nav Dock |
| 13 | Volante calefaccionado |
| 14 | Toma del remolque |
| 15 | Interruptor EVP |
| 16 | Sensor de agua en combustible |
| 17 | Retrovisor interior/ Control de tensión regulada |
| 18 | Reserva/Módulo de LPG, Marcha/ Arranque |
| 1 | Interruptor del asiento eléctrico del conductor/Módulo de memoria |
| 2 | Interruptor del asiento eléctrico del acompañante |
| 3 | Módulo del remolque |
| 4 | Inversor de CA-CC |
| 5 | Batería |
| 6 | Lavafaros |
| 7 | Auxiliar |
| 8 | Auxiliar |
| 9 | Auxiliar |
| 1 | Relé del encendido |
| 2 | Relé de marcha |
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Chevrolet Trax / Tracker (años del modelo 2017, 2018, 2019, 2020). Compartimiento de pasajeros La caja de fusibles del tablero de instrumentos se encuentra en el lado inferior del tablero de instrumentos del lado del conductor. Para tener acceso a los fusibles, remueva el compartimento de almacenamiento. Para remover el compartimento de almacenamiento, abra el compartimento y extráigalo. Diagrama de fusibles Compartimento del motor Para retirar la cubierta del bloque de fusibles, presione el seguro y levántela. Diagrama de fusibles Bloque auxiliar de relé Para retirar la cubierta del bloque de fusibles, presione los seguros y levántela. Compartimento trasero La caja de fusibles del compartimento de carga se encuentra detrás de una cubierta en el lado del conductor del compartimento de carga. Para tener acceso a los fusibles, remueva la cubierta. Diagramas de fusibles Tipo 1 Tipo 2
Diagrama de fusibles Chevrolet Trax / Tracker (2017-2020)
№
Uso
F1
Módulo de control de carrocería 1
F2
Módulo de control de carrocería 2
F3
Módulo de control de carrocería 3
F4
Módulo de control de carrocería 4
F5
Módulo de control de carrocería 5
F6
Módulo de control de carrocería 6
F7
Módulo de control de carrocería 7
F8
Módulo de control de carrocería 8
F9
Interruptor lógico discreto de ignición
F10
Batería de módulo de detección y diagnóstico
F11
Conector de enlace de datos
F12
Módulo HVAC/ICS
F13
Relevador de la puerta trasera
F14
Módulo de puerta central
F15
Advertencia de alejamiento de carril/ GENTEX
F16
–
F17
Bloqueo eléctrico de la columna de dirección
F18
Módulo de asistencia de esta-cionamiento/ Alerta de zona ciega lateral
F19
Módulo de control de carrocería/ Control de voltaje regulado
F20
Resorte de reloj
F21
Aire acondicionado/ Tomacorriente para accesorios/ PRNDM
F22
Tomacorriente auxiliar/ CD delantero
F23
HVAC/MDL/ICS
F24
–
F25
Modulo OnStar/ Eraglonass
F26
Bomba eléctrica de vacío / Volante de dirección con calefacción
F27
Grupo de instrumentos/ Calentador auxiliar/ Pantalla de imagen virtual auxiliar
F28
Avance de remolque 2
F29
Sistema de Infoentretenimiento / Placa frontal
F30
CD CD 400W
F31
Batería de modulo de grupo de instrumentos
F32
Módulo de audio de caja de plata/ Navegación
F33
Avance de remolque 1
F34
Entrada pasiva/ Arranque pasivo
M01
Coeficiente de temperatura positivo
S/B01
Enfriamiento de tren motriz – 1 / Asiento eléctrico del pasajero 1
S/B02
Enfriamiento de tren motriz – 2
S/B03
Ventanas delanteras eléctricas
S/B04
Ventanas traseras eléctricas
S/B05
Relevador de modo de logística/CD CD 400W
S/B06
Asiento eléctrico del conductor
S/B07
–
S/B08
Módulo de interfaz de remolque
CB1
–
RLY01
Accesorio/ Energía retenida para accesorios
RLY02
Puerta trasera
RLY03
–
RLY04
Ventilador
RLY05
Modo de logística
№
Uso
1
Quemacocos
2
Interruptor de espejo retrovisor exterior/ Ventana eléctrica lado del conductor/ Sensor de lluvia/ Abridor universal de puerta de cochera
3
Solenoide de ventilación del recipiente
4
–
5
Válvula de módulo de control electrónico de frenos
6
Sensor de batería inteligente
7
Bloqueo eléctrico de la columna de dirección
8
Modulo de control de transmisión/ FICM
9
Módulo de detección automática de ocupantes
10
Interruptor de nivelación de faros delanteros/ Motor de nivelación de luces/ Cámara de visión trasera/Espejo retrovisor interior
11
Limpiador trasero
12
Desempañador de la ventana trasera
13
Interruptor lumbar eléctrico
14
Calentador del espejo retrovisor exterior
15
Batería del módulo de control del sistema de combustible
16
Módulo de asiento con calefacción/ Módulo de memoria
17
Convertidor TIM DC DC/ Modulo de control de sistema combustible RC/ Modulo de brújula
18
Modulo de control de motor RC/ Modulo de control de transmisión RC/ FICM RC
19
Bomba de combustible
20
–
21
Relevador de ventilador (BEC auxiliar)
22
–
23
Bobina de ignición/ Bonina de inyector
24
Bomba de lavador
25
Nivelación automática de faros delanteros
26
EMS Var 1
27
–
28
–
29
Ignición 1/lgnición 2 de tren motriz de módulo de control de motor
30
EMS Var 2
31
Faro de luz alta izquierdo
32
Faro de luz alta derecho
33
Batería del módulo de control del motor
34
Horn
35
Embrague de A/C (aire acondicionado)
36
Luces anti-niebla delanteras
1
Bomba de módulo de control electrónico de frenos
2
Limpiador delantero
3
Soplador de módulo de potencia lineal
4
IEC RC
5
–
6
–
7
–
8
Baja/media del ventilador de enfriamiento
9
Ventilador de enfriamiento – alta
10
EVP
11
Solenoide del motor de arranque
RLY1
Run/Crank (marcha/ corr conmutada)
RLY2
Bomba de combustible
RLY3
Ventilador de enfriamiento – media
RLY4
–
RLY5
Relevador de tren motriz
RLY6
Ventilador de enfriamiento – alta
RLY7
Motor de arranque
RLY8
Ventilador de enfriamiento – baja
№
Relevadores
1
Bomba eléctrica de vacío
2
Control del ventilador de enfriamiento 1
3
Control del ventilador de enfriamiento 2
4
Remolque (sólo 1.4L)
№

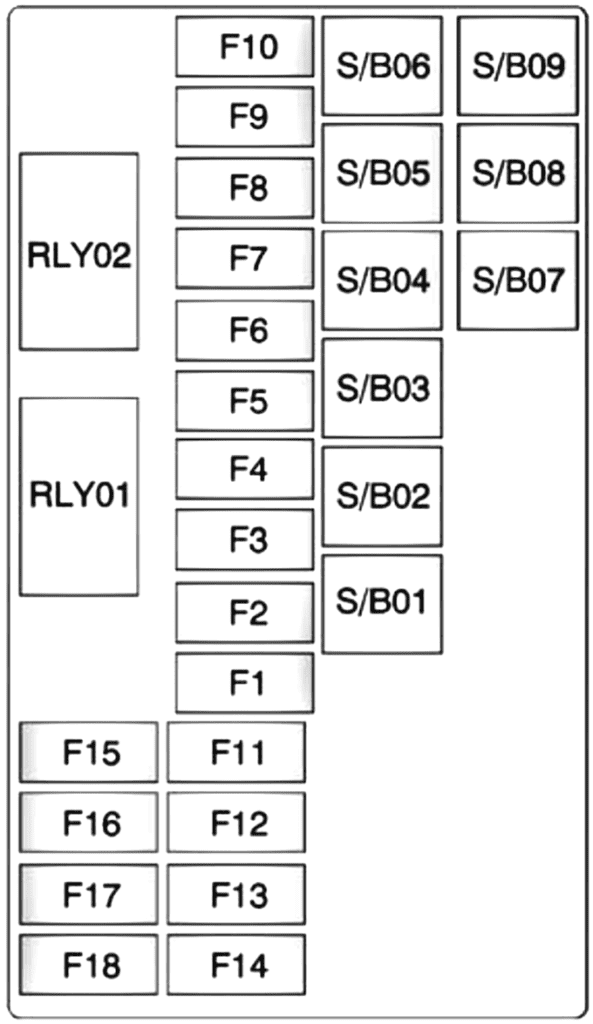

Uso
F1
–
F2
–
F3
Amplificador de audio
F4
–
F5
Módulo de control de transmisión trasero
F6
Lámpara de vueltas a la izquierda
F7
Lámpara de vueltas a la derecha
F8
–
F9
–
F10
–
F11
–
F12
–
F13
–
F14
–
F15
–
F16
–
F17
–
F18
–
S/B01
–
S/B02
–
S/B03
–
S/B04
Modulo inversor DC/AC
S/B05
–
S/B06
–
S/B07
Transformador 400W DC-DC
S/B08
Transformador 400W DC-DC
S/B09
–
RLY01
Lámpara de vueltas a la derecha
RLY02
Lámpara de vueltas a la izquierda
№
Uso
F1
Amplificador de audio
F2
Módulo de control de transmisión trasero
F3-F17
–
S/B1
Transformador 400W DC-DC
S/B2
Transformador 400W DC-DC
S/B3
Modulo inversor DC/AC
S/B4
–
S/B5
–
RLY01
–
RLY02
–
RLY03
–
RLY04
–
RLY05
–
CB1
–
