Diagrama de fusibles Chevrolet Matiz G2 (2005-2010)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Chevrolet Matiz G2 (años del modelo 2005, 2006, 2007, 2008, 2009, 2010).

Caja de fusibles del habitáculo

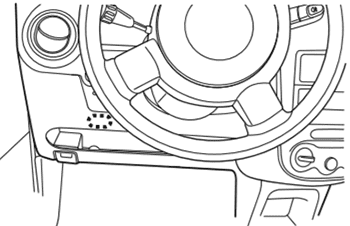

El bloque de fusibles está en la parte inferior del tablero de instrumentos, en el lado del conductor.

  • Para quitar la tapa del bloque de fusibles, presione las pestañas de la cubierta y luego extráigala.
  • Para volver a colocar la tapa, presiónela de nuevo en su lugar.

Diagrama de fusibles

№ Amp. Circuitos protegidos
1 15A Luces de día
2 10A Display de luces indicadoras/ de advertencia
3 10A Luz interior
4 15A Seguro de la puerta
5 10A Luz de frenado
6 10A Limpiador/lavador de la ventana trasera
7 15A Lava para brisas delantero
8 10A Luz de reversa
9 20A Motor del soplador
10 10A Cluster
11 10A Bolsa de aire
12 30A Ventana eléctrica
13 10A Señales de dirección
14 15A Sistema de control del motor
15 30A Refacción
16 15A Encendedor de cigarrillos
17 10A Audio

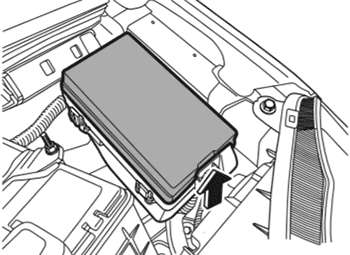

Caja de fusibles del vano motor El bloque de fusibles del compartimento del motor se localiza junto a la batería.

  • Para retirar la tapa del bloque de fusibles, presione la pestaña de la cubierta y luego extráigala.
  • Para reinstalar la tapa, inserte primero las dos pestañas de la parte superior, y luego presiónela de nuevo en su lugar

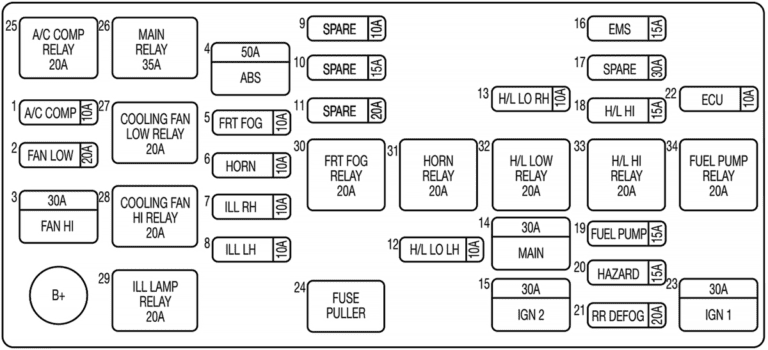

Diagrama de fusibles

№ Amp. Circuitos protegidos
1 10A Compresor aire acondicionado
2 20A Ventilador bajo
3 30A Ventilador alto
4 50A Sistema de frenos antibloqueo
5 10A Luces de niebla delanteras
6 10A Claxon
7 10A Iluminación (derecha)
8 10A Iluminación (izquierda)
9 10A Refacción
10 15A Refacción
11 20A Refacción
12 10A Foco bajo de faro izquierdo
13 10A Foco bajo de faro derecho
14 30A Alimentación principal (batería)
15 30A Arranque 2
16 15A Sistema de control del motor
17 30A Refacción
18 15A Faro alto
19 15A Bomba de combustible
20 15A Emergencia
21 20A Desempañador trasero
22 10A Unidad de control del motor
23 30A Arranque 1
24   Extractor de fusibles
Relevadores
25   Compresor aire acondicionado (20A)
26   Alimentación principal (batería) (35A)
27   Ventilador de refrigeración bajo (20A)
28   Ventilador de refrigeración alto (35A)
29   Luces interiores y exteriores (20A)
30   Luces de niebla delanteras (20A)
31   Claxon (20A)
32   Faro bajo (20A)
33   Faro alto (20A)
34   Bomba de combustible (20A)
