Diagrama de fusibles Chevrolet Malibu (2013-2015)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Chevrolet Malibu (años del modelo 2012, 2013, 2014, 2015).
Caja de fusibles del tablero de instrumentos

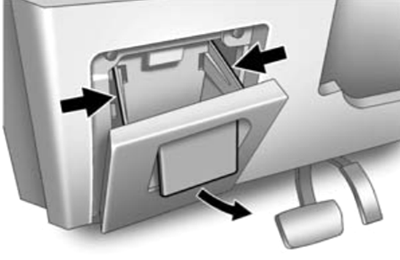

El bloque de fusibles del tablero de instrumentos se sitúa en el tablero, en el lado de conductor del vehículo. Para acceder a los fusibles, abra la trampilla del panel de fusibles tirando de la parte superior hacia abajo. Presione los laterales de la puerta para soltarla del tablero de instrumentos. Tire de la puerta hacia usted para soltarla de la bisagra.

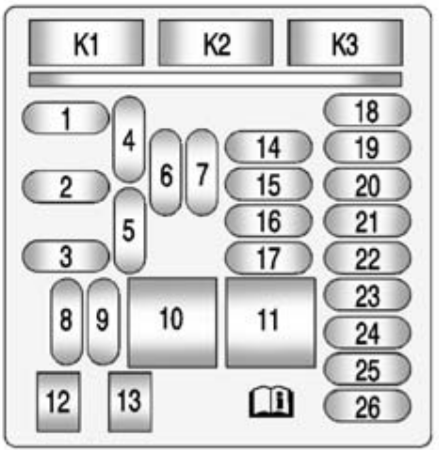

Diagrama de fusibles
| № | Descripción |
|---|---|
| 1 | Retroiluminación de los controles del volante |
| 2 | Intermitente – espejo izquierdo, intermitente trasero derecho, intermitente delantero izquierdo, lavafaros |
| 3 | Intermitente – espejo derecho, luz trasera izquierda, intermitente delantero derecho, intermitente trasero izquierdo |
| 4 | Radio |
| 5 | Teléfono manos libres universal, radiodifusión sonara digital |
| 6 | Toma de alimentación para accesorios delantera |
| 7 | Toma de corriente de la bandeja de la consola |
| 8 | Luz de la matrícula, luz de freno central del techo, pilotos antiniebla, luz de freno derecha, Luz trasera izquierda, interruptor de emergencia de la luz trasera, apertura del maletero, atenuador luz indicadora, luz indicadora de la entrada sin llave, bomba del limpiapa-rabrisas |
| 9 | Faro de la luz de cruce izquierda, luz de circulación diurna izquierda |
| 10 | Cierres centralizados (Fusible del bloque de empalmes) |
| 11 | Calefacción, ventilación, aire acondicionado/ ventilador (fusible del bloque de empalmes) |
| 12 | Asiento del acompañante (Disyuntor) |
| 13 | Asiento del conductor (Disyuntor) |
| 14 | Conector de enlace de diagnóstico |
| 15 | Airbag, SDM |
| 16 | Desbloquear maletero |
| 17 | Dispositivo de mando de aire acondicionado, ventilación, calefacción |
| 18 | Cable principal de audio |
| 19 | Pantallas |
| 20 | Repuesto |
| 21 | Cuadro de instrumentos |
| 22 | Interruptor de encendido |
| 23 | Faro de la luz de cruce derecha, luz de circulación diurna derecha |
| 24 | Iluminación ambiente, luz del maletero, interruptor de luces traseras, captura de llave |
| 25 | Repuesto |
| 26 | Bloqueo de la columna de dirección electrónico |
| K1 | Desbloquear maletero |
| K2 | No se usa |
| K3 | Relé de salida de toma de corriente |
Caja de fusibles del compartimento del motor
La caja de fusibles del compartimento del motor está situada en el lado del conductor del compartimento del motor, cerca de la batería.

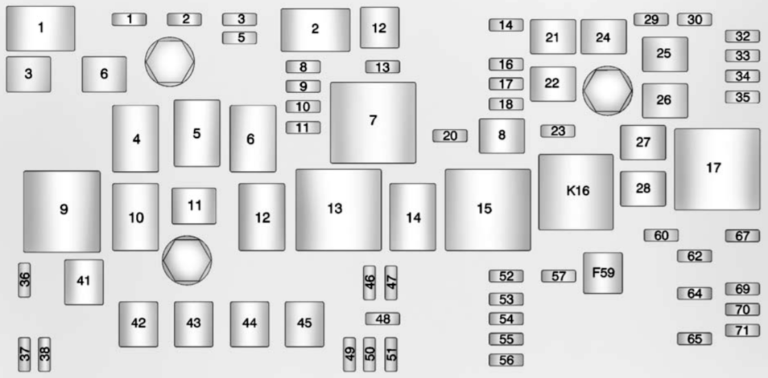

Diagrama de fusibles
| № | Descripción |
|---|---|
| 1 | Batería del módulo de control de la transmisión |
| 2 | Módulo de control del motor batería |
| 3 | Embrague del compresor del aire acondicionado |
| 5 | Encendido del módulo de control del motor |
| 8 | Inyectores de combustible/ bobinas de encendido pares |
| 9 | Inyectores de combustible/ bobinas de encendido impares |
| 10 | Módulo de control del motor |
| 11 | Emisiones |
| 13 | Encendido de la caja de cambios/ módulo de control del sistema de combustible |
| 14 | Luz de cruce/Luz de circulación diurna – derecha |
| 16 | Encendido de marcha/arranque del motor |
| 17 | Encendido del SDM |
| 18 | Sistema de depuración del aire del vehículo |
| 20 | Bomba de combustible |
| 23 | Dirección de esfuerzo variable |
| 29 | Control lumbar electrónico del asiento izquierdo |
| 30 | Control lumbar electrónico del asiento derecho |
| 32 | Luz de marcha atrás, luz del techo |
| 33 | Asientos delanteros calefactados |
| 34 | Módulo del sistema antibloqueo de frenos |
| 35 | Amplificador |
| 36 | Repuesto |
| 37 | Luz de carretera derecha |
| 38 | Luz de carretera izquierda |
| 46 | Ventiladores de refrigeración |
| 47 | Emisiones |
| 48 | Faro antiniebla |
| 49 | Luz de cruce de alta intensidad derecha |
| 50 | Luz de cruce de alta intensidad izquierda |
| 51 | Bocina |
| 52 | Encendido del cuadro de instrumentos |
| 53 | Sensor de calidad del aire, motores de posicionamiento de los faros |
| 54 | Marcha/Arranque del tablero de instrumentos, controles del sistema HVAC, control de posicionamiento de los faros |
| 55 | Espejos retrovisores/ elevalunas eléctricos delanteros |
| 56 | Lavaparabrisas |
| 57 | Bloqueo de la columna de dirección electrónico |
| 60 | Espejo térmico |
| 62 | Solenoide de ventilación, Alarma |
| 64 | Sistema de faros adaptativos/ nivelación de faros |
| 65 | Bocina de la sirena de alarma antirrobo |
| 67 | Módulo de control del sistema de combustible |
| 69 | Sensor de tensión de la batería |
| 70 | Sensor de lluvia, advertencia de cambio de carril, asistente de aparcamiento ultrasónico |
| 71 | PEPS BATT |
| 6 | Limpiaparabrisas delantero |
| 12 | Motor de arranque |
| 21 | Elevalunas eléctrico trasero |
| 22 | Techo solar |
| 24 | Elevalunas eléctrico delantero |
| 25 | Motores PEPS, Entrada/Arranque |
| 26 | Bomba del sistema antibloqueo de frenos |
| 27 | Freno de estacionamiento eléctrico |
| 28 | Desempañador de la luneta trasera |
| 41 | Bomba de vacío del freno |
| 42 | Ventilador de refrigeración K2 |
| 43 | Asientos traseros calefa ciados |
| 44 | Lavafaros |
| 45 | Ventilador de refrigeración K1 |
| 59 | Calefactor del combustible diésel |
| 1 | Embrague del compresor del aire acondicionado |
| 2 | Solenoide del motor de arranque |
| 3 | Ventilador de refrigeración K7 |
| 4 | Velocidad del limpiaparabrisas delantero |
| 5 | Encendido/ Apagado limpiaparabrisas delantero |
| 6 | Luz de cruce/Luz de circulación diurna – derecha |
| 7 | Tren motor |
| 8 | Bomba de combustible |
| 9 | Ventilador de refrigeración K2 |
| 10 | Ventilador de refrigeración K3 |
| 11 | Lavafaros |
| 12 | Ventilador de refrigeración K12 (Motores de gasolina) |
| 13 | Ventilador de refrigeración K1 |
| 14 | Luz de cruce de alta intensidad/luz de circulación diurna – izquierda |
| 15 | Funcionamiento/ Arranque |
| 16 | Calefactor del combustible diésel |
| 17 | Desempañador de espejos/ventanillas |
Diagrama de fusibles Chevrolet Malibu (2016-2018)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Chevrolet Malibu (años del modelo 2015, 2016, 2017, 2018).
Caja de fusibles del tablero de instrumentos
El bloque de fusibles del tablero de instrumentos está en el lado del conductor del tablero de instrumentos.

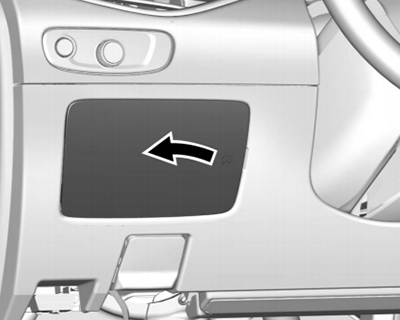

Para tener acceso a los fusibles:
1 – Jale desde el centro del borde derecho, y levante la cubierta hacia afuera y la izquierda.
2- Retire la cubierta.
Para volver a instalar la cubierta, alinee las pestañas del lado izquierdo y presione la cubierta en su lugar.

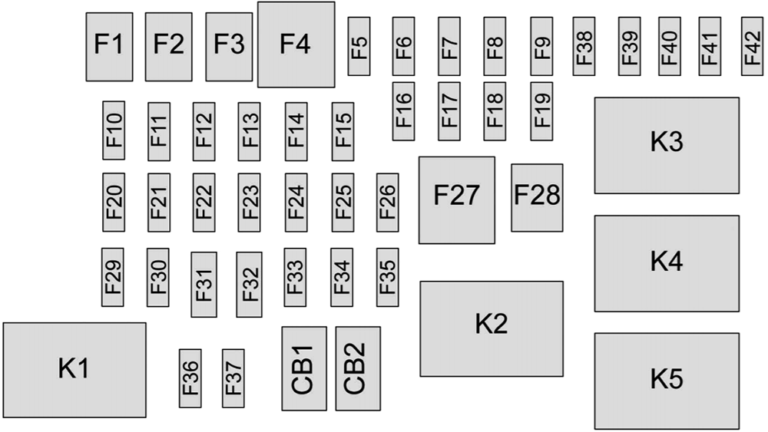

Diagrama de fusibles
| № | Descripción |
|---|---|
| F1 | Ventanas eléctricas izquierdas |
| F2 | Ventanas eléctricas derechas |
| F3 | No utilizado |
| F4 | Ventilador de calentador, ventilación y aire acondicionado |
| F5 | Módulo de control de la carrocería 2 (a gasolina e híbrido) |
| F6 | No utilizado |
| F7 | No utilizado |
| F8 | Módulo de control de carrocería 3 |
| F9 | Batería trasera/ módulo de control del motor |
| F10 | Módulo de control de la carrocería 2/ detención/arranque |
| F11 | No utilizado |
| F12 | No utilizado |
| F13 | No utilizado |
| F14 | No utilizado |
| F15 | Módulo de control de la transmisión/ detención/arranque |
| F16 | Amplificador |
| F17 | Asiento lumbar eléctrico |
| F18 | No utilizado |
| F19 | No utilizado |
| F20 | Módulo de control de la carrocería 1 (a gasolina e híbrido) |
| F21 | Módulo de control de carrocería 4 |
| F22 | No utilizado |
| F23 | Bloqueo de la columna de dirección eléctrica (solo China) |
| F24 | Bolsa de aire |
| F25 | Conector de enlace de datos |
| F26 | No utilizado |
| F27 | Convertidor AC/DC |
| F28 | No utilizado |
| F29 | Módulo de control de carrocería 8 |
| F30 | Consola superior |
| F31 | Controles al volante |
| F32 | No utilizado |
| F33 | Calefacción, ventilación/aire acondicionado |
| F34 | No utilizado |
| F35 | No utilizado |
| F36 | Cargador inalámbrico |
| F37 | Tomacorrientes para accesorios frontales/ encendedor (solo encendedor de cigarros China) |
| F38 | OnStar |
| F39 | Pantalla |
| F40 | Detección de obstáculos |
| F41 | Módulo de control de la carrocería 1/ detención/arranque |
| F42 | Radio |
| CB1 | No utilizado |
| CB2 | Tomacorrientes para accesorios de la consola |
| K1 | No utilizado |
| K2 | Relevador de energía retenida para accesorios |
| K3 | No utilizado |
| K4 | No utilizado |
| K5 | No utilizado |
Caja de fusibles del compartimiento del motor
El bloque de fusibles del compartimiento del motor está en el lado del conductor del compartimiento del motor.

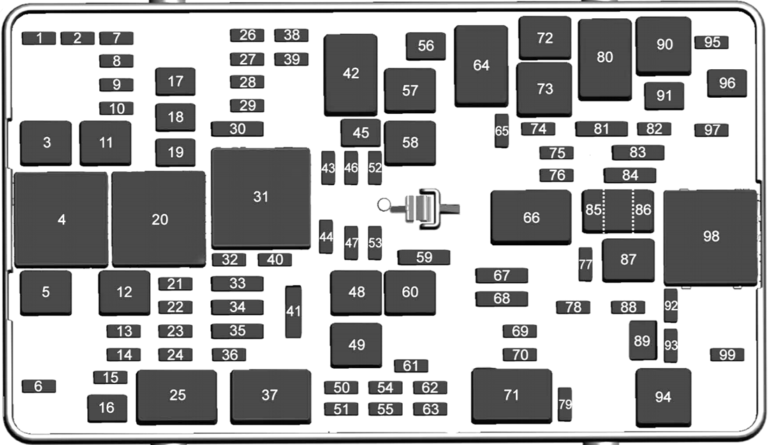

Diagrama de fusibles
| № | Descripción |
|---|---|
| 1 | No utilizado |
| 2 | No utilizado |
| 3 | Bomba del sistema de frenos antibloqueo |
| 4 | Convertidor AC/DC |
| 5 | Cierre trasero |
| 6 | Claxon ATWS |
| 7 | Espejo |
| 8 | Eboost |
| 9 | Lumbar asiento izquierdo/bolsa de aire HEV |
| 10 | Batería 1 DC/DC |
| 11 | Desempañador trasero |
| 12 | Espejo con calefacción |
| 13 | No utilizado |
| 14 | Entrada pasiva/ Arranque pasivo |
| 15 | Limpiador delantero |
| 16 | Asiento eléctrico del pasajero |
| 17 | Válvula del sistema de frenos antibloqueo |
| 18 | Asiento eléctrico del conductor |
| 19 | Quemacocos |
| 20 | Luz de estacionamiento |
| 21 | Nivelación de faros activos |
| 23 | Encendido del módulo de control de la transmisión |
| 24 | Ignición del cuerpo del tablero de instrumentos |
| 25 | Módulo eléctrico de bomba de combustible |
| 26 | Control de voltaje regulado/ventilación |
| 27 | Luz indicadora de falla de SS |
| 28 | CVS/módulo de comprobación de fuga evaporativa |
| 29 | Asiento delantero con calefacción |
| 30 | Asiento trasero con calefacción/BSM/ ventilador ESS |
| 32 | Módulo de combustible |
| 35 | Bloqueo de la columna de dirección |
| 37 | Volante de dirección con calefacción |
| 38 | Nivelación de faros |
| 40 | Encendido de módulo de control del motor |
| 42 | Eboost (HEV) |
| 43 | Batería 2 DC/DC |
| 50 | Bomba auxiliar de transmisión |
| 52 | Faros de luz alta |
| 53 | Ventilador de enfriamiento |
| 57 | Aire acondicionado (HEV) |
| 60 | Faro de luz baja HID derecho |
| 61 | Faro de luz baja HID izquierdo |
| 62 | Motor de arranque/ Piñón |
| 63 | Motor de arranque |
| 64 | Módulo principal de control del motor |
| 65 | Tren motriz motor apagado |
| 67 | Horn |
| 68 | Bomba de lavador |
| 69 | Módulo de control de la transmisión/Módulo de control del motor |
| 71 | Bobina de ignición |
| 72 | Tren motriz motor encendido |
| 73 | Interruptor 2 de módulo de control del motor |
| 74 | Interruptor 1 de módulo de control del motor |
| 75 | Bomba SAIR |
| 76 | Obturador aéreo |
| 77 | Lavador de faro |
| 79 | Bomba TPIM MGU |
| 80 | Nivelación de faros |
| 81 | Solenoide SAIR |
| 82 | Calefactor de combustible |
| 85 | Bomba del refrigerante de la cabina |
| 86 | Convertidor AC/DC |
| 87 | Desempañador trasero |
| 88 | Control del lavador delantero |
| 89 | Run/Crank (marcha/ corr conmutada) |
| 90 | Velocidad del limpiaparabrisas delantero |
| 91 | Bomba auxiliar de transmisión |
| 92 | Control de aire acondicionado |
| 93 | Motor de arranque |
| 94 | Tren pod |
| 95 | Luz baja HID |
| 96 | Motor de arranque/ Piñón |
| 97 | Solenoide SAIR |
| 98 | Bomba SAIR |
| 99 | Lavador de faro |
