Mantenimiento Fusibles Cadillac Escalade

Diagrama de fusibles Cadillac Escalade (2007-2010)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac Escalade (años del modelo 2007, 2008, 2009, 2010).

Compartimiento de pasajeros

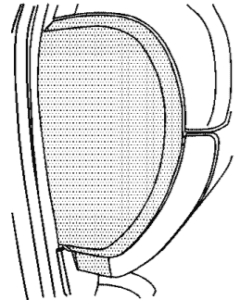

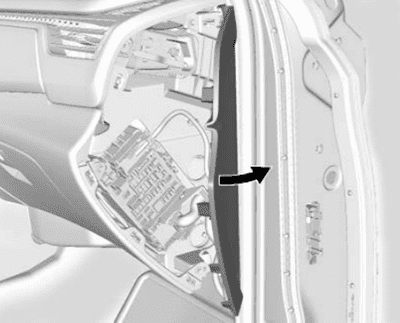

La puerta de acceso al bloque de fusibles del tablero de instrumentos se ubica en el borde del tablero, en el lado del conductor. Jale de la puerta para obtener acceso al bloque de fusibles.

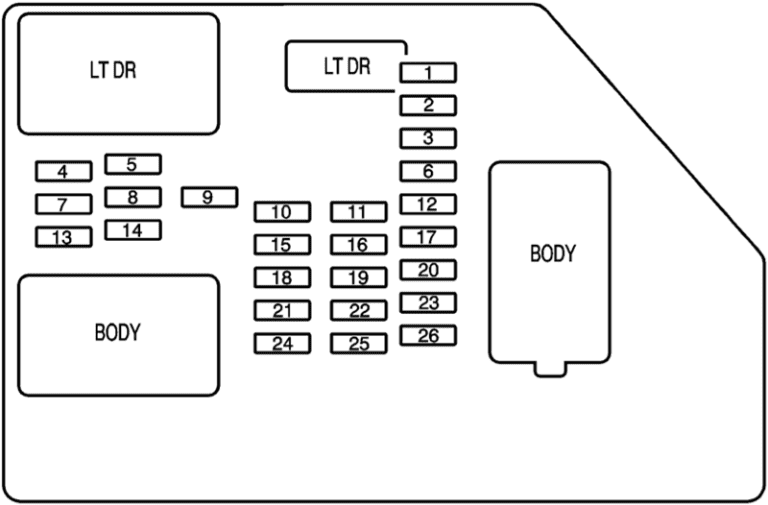

Diagrama de fusibles

Uso
1 Asientos traseros
2 Conexión trasera para accesorios
3 Luz de fondo de los controles en el volante
4 Módulo puerta conductor
5 Luces del techo, Señal direccional del lado del conductor
6 Señal direccional del lado del conductor, luz de freno
7 Luz de fondo del tablero de instrumentos
8 Señal direccional del lado del pasajero, luz de freno
9 Módulo de puerta del pasajero, desbloqueo por conductor
10 Seguros eléctricos puertas 2 (Función de desbloqueo)
11 Seguros eléctricos puertas 2 (Función de bloqueo)
12 Luces de freno, Luz de freno central trasera alta
13 Controles de calefacción y aire acondicionado trasero
14 Espejo eléctrico
15 Módulo de control de la carrocería (BCM)
16 Conexiones para accesorios
17 Luces interiores
18 Seguros eléctricos puertas 1 (Función de desbloqueo)
19 Entretenimiento para el asiento trasero
20 Asistencia ultrasónica trasera para estacionar, Escotilla eléctrica
21 Seguros eléctricos puertas 1 (Función de bloqueo)
22 Centro de información al conductor
23 Limpiador trasero
24 Asientos con enfriamiento
25 Módulo de asiento del conductor, Sistema de entrada con control remoto
26 Seguros eléctricos puerta del conductor (Función de desbloqueo)
Cortacircuitos
LT DR Cortacircuitos de la ventana eléctrica del conductor
Conector del arnés
LT DR Conexión al arnés de la puerta del conductor
BODY Conector del arnés
BODY Conector del arnés

Bloque de fusibles en el medio del tablero de instrumentos
El bloque central de fusibles del tablero de instrumentos se encuentra debajo del tablero de instrumentos, a la izquierda de la columna de dirección.

Vista superior

Conector del arnés Uso
BODY 2 Conector del arnés de carrocería 2
BODY 1 Conector del arnés de carrocería 1
BODY 3 Conector del arnés de carrocería 3
HEADLINER 3 Conector del arnés de cubierta del techo 3
HEADLINER 2 Conector del arnés de cubierta del techo 2
HEADLINER 1 Conector del arnés de cubierta del techo 1
SEO/UPFITTER Opción para equipo especial
Conector del arnés del ensamblador
Cortacircuitos
CB1 Cortacircuitos de la ventana eléctrica del pasajero
CB2 Cortacircuitos de asiento eléctrico del pasajero
CB3 Cortacircuitos de asiento eléctrico del conductor
CB4 Ventana trasera corrediza
Compartimento del motor

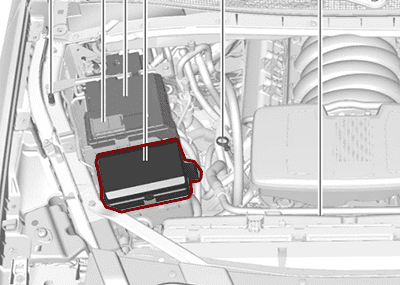

Este bloque de fusibles se encuentra en el compartimiento del motor en el lado del conductor. Para tener acceso al bloque de fusibles/relevadores, empújelo sobre las pestañas en el final de la cubierta del bloque y levántelo.
Diagrama de fusibles
Uso
1 Luz de freno derecha de remolque/ Luz direccional
2 Control electrónico de estabilidad de la suspensión, Control automático de nivel de escape
3 Luz de freno izquierda de remolque/ Luz direccional
4 Controles del motor
5 Modulo de control del motor, Control del acelerador
6 Controlador de frenos del remolque
7 Lavaparabrisas delantero
8 Sensores de oxíqeno
9 Sistema de frenos antibloqueo 2
10 Luz de reversa del remolque
11 Faro bajo del lado del conductor
12 Módulo de control del motor (Batería)
13 Inyectores de combustible, Bobinas de encendido (lado derecho)
14 Módulo del control de la transmisión (Batería)
15 Luces de reversa del vehículo
16 Faro bajo del lado del pasajero
17 Compresor aire acondicionado
18 Sensores de oxíqeno
19 Controles de la transmisión (Encendido)
20 Bomba de combustible
21 Módulo de control del sistema de combustible
22 Lavafaros
23 Lavaparabrisas trasero
24 Inyectores de combustible, Bobinas de encendido (lado izquierdo)
25 Luces de estacionamiento del remolque
26 Luces de estacionamiento del lado del conductor
27 Luces de estacionamiento del lado del pasajero
28 Luces de niebla
29 Claxon
30 Faro alto del lado del pasajero
31 Luces de día
32 Faro alto del lado del conductor
33 Luces de día 2
34 Quemacocos
35 Sistema de llave de encendido, Sistema antirrobo
36 Limpiaparabrisas
37 SEO B2 Uso de ensamblador (Batería)
38 Pedales ajustables eléctricos
39 Controles de calefacción y aire acondicionado (Batería)
40 Bolsa de aire (Encendido)
41 Amplificador
42 Sistema de sonido
43 Misceláneos (Encendido), Control de velocidad constante
44 Apertura de la escotilla
45 Bolsa de aire (Batería)
46 Grupo de instrumentos
47 Toma de potencia
48 Control auxiliar del clima (Encendido), Espejo con temperatura
49 Luz de freno central trasera (CHMSL)
50 Desempañador trasero
51 Espejo con calefacción
52 SEO B1 Uso de ensamblador (Batería)
53 Encendedor de cigarrillos, conexión para accesorios
54 Relevador del compresor del control automático de nivelación, SEO uso de ensamblador
55 Controles de calefacción y aire acondicionado (Encendido)
56 Módulo de control del motor, Bomba de combustible secundaria (Encendido)
57 Ventilador de refrigeración 1
58 Compresor del control automático de nivelación
59 Sistema de frenos antibloqueo de servicio pesado
60 Ventilador de refrigeración 2
61 Sistema de frenos antibloqueo 1
62 Motor de arranque
63 Vástago 2 (Frenos del remolque)
64 Centro eléctrico trasero 1 con bus del lado izquierdo
65 Estribos de funcionamiento eléctrico
66 Parabrisas con calefacción Sistema lavador
67 Sistema de doble tracción
68 Vástago 1 (Conector de remolque Alimentación de batería)
69 Centro eléctrico trasero 1 con bus en medio
70 Soplador de calefacción y aire acondicionado
71 Módulo de escotilla eléctrica
72 Centro eléctrico trasero 2 con bus del lado izquierdo
Relevadores
FAN Hl Ventilador de enfriamiento velocidad alta
FAN LO Ventilador de enfriamiento, velocidad baja
ENG EXH VLV No se usa
FAN CNTRL Control de ventilador de refrigeración
HDLP LO/ HID Luces de descarga de alta intensidad
FOG LAMP Luces de niebla delanteras
A/C CMPRSR Compresor aire acondicionado
STRTR Motor de arranque
PWR TRN Tren motriz
FUEL PMP Bomba de combustible
PRK LAMP Luces de estacionamiento
REAR DEFOG Desempañador trasero
RUN/ CRANK Alimentación conmutada

Diagrama de fusibles Cadillac Escalade (2011-2014)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac Escalade (GMT 900) (años del modelo 2011, 2012, 2013, 2014).
Compartimiento de pasajeros.
La puerta de acceso al bloque de fusibles del tablero de instrumentos se encuentra en el borde del lado del conductor del tablero de instrumentos. Tire de la cubierta para tener acceso al bloque de fusibles.
Diagrama de fusibles
Uso
1 Asientos Traseros
2 Toma de corriente auxiliar trasera
3 Iluminación posterior de los controles del volante
4 Módulo de la puerta del conductor
5 Luces de techo, Direccional del lado del conductor
6 Direccional y luz de freno del lado del conductor
7 Iluminación posterior del tablero de instrumentos
8 Direccional y luz de freno del lado del pasajero
9 Módulo de la puerta del pasajero, Apertura del seguro del conductor
10 Seguro de puerta eléctrica 2 (Función de apertura del seguro)
11 Seguro de puerta eléctrica 2 (Función de cierre del seguro)
12 Luces de freno, Luz de freno central elevada (CHMSL)
13 Controles climáticos traseros
14 Espejo eléctrico
15 Módulo de control de la carrocería (BCM)
16 Tomas de corriente para accesorios
17 Luces interiores
18 Seguro de puerta eléctrica 1 (Función de apertura del seguro)
19 Entretenimiento de los asientos traseros
20 Asistencia ultrasónica trasera para estacionamiento, Puerta trasera eléctrica
21 Seguro de puerta eléctrica 1 (Función de cierre del seguro)
22 Centro de información del conductor (DIC)
23 Limpiador del medallón
24 Asientos con enfriamiento
25 Módulo del asiento del conductor, Sistema remoto de entrada sin llave
26 Seguro de puerta eléctrica del conductor (Función de apertura del seguro)
Cortacircuitos
LT DR Cortacircuitos de la ventanilla eléctrica del lado del conductor
Conector del arnés
LT DR Conexión del arnés de la puerta del conductor
BODY Conector del arnés
BODY Conector del arnés

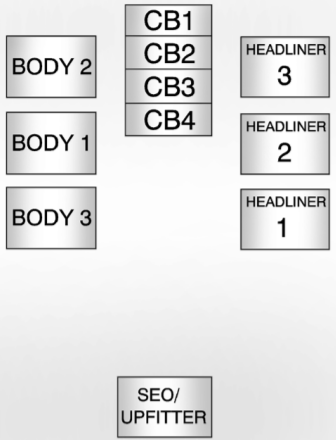

Bloque central de fusibles del tablero de instrumentos

El bloque central de fusibles del tablero de instrumentos se encuentra debajo del tablero de instrumentos, a la izquierda de la columna de dirección.

Vista superior

Conector del arnés Uso
BODY 2 Conector del arnés de la carrocería 2
BODY 1 Conector del arnés de la carrocería 1
BODY 3 Conector del arnés de la carrocería 3
HEADLINER 3 Conector del arnés del toldo 3
HEADLINER 2 Conector del arnés del toldo 2
HEADLINER 1 Conector del arnés del toldo 1
SEO/ UPFITTER Conector del arnés del modificador de equipo especial opcional
Cortacircuitos
CB1 Cortacircuitos de la ventanilla eléctrica del lado del pasajero
CB2 Cortacircuitos del asiento del pasajero
CB3 Cortacircuitos del asiento del conductor
CB4 Ventanilla deslizable trasera
Compartimento del motor
El Bloque de fusibles del compartimiento del motor se encuentra en el compartimiento del motor, en el lado del conductor del vehículo. Levante la cubierta para tener acceso al bloque de fusibles/relevadores.
Diagrama de fusibles
Uso
1 Luz de freno/ direccional derecha del remolque
2 Control electrónico de la suspensión de estabilidad, Escape de control de nivel automático
3 Luz de freno/ direccional izquierda del remolque
4 Controles del motor
5 Módulo de control del motor, Control del acelerador
6 Controlador de frenos del remolque
7 Lavador delantero
8 Sensores de oxígeno
9 Sistema de frenos antibloqueo 2
10 Luces de reversa del remolque
11 Faro de luz baja del lado del conductor
12 Módulo de control del motor (Batería)
13 Inyectores de combustible, Bobinas de ignición (Lado derecho)
14 Módulo de control de la transmisión (Batería)
15 Luces de reversa del vehículo
16 Faro de luz baja del lado del pasajero
17 Compresor del aire acondicionado
18 Sensores de oxígeno
19 Controles de la transmisión (Encendido)
20 Bomba de combustible
21 Módulo de control del sistema de combustible
22 Lavador de faro
23 Lavador del medallón
24 Inyectores de combustible, Bobinas de ignición (Lado izquierdo)
25 Luces de estacionamiento del remolque
26 Luces de estacionamiento del lado del conductor
27 Luces de estacionamiento del lado del pasajero
28 Luces de niebla
29 Horn
30 Faro de luz alta del lado del pasajero
31 Luces diurnas (DRL) (Si incluye)
32 Faro de luz alta del lado del conductor
33 Luces diurnas 2 (Si incluye)
34 Quemacocos
35 Sistema de encendido con llave, Sistema de disuasión contra robo
36 Limpiaparabrisas
37 Uso del modificador SEO B2 (Batería)
38 Pedales eléctricos ajustables
39 Controles de clima (Batería)
40 Sistema de bolsas de aire (Encendido)
41 Amplificador
42 Sistema de audio
43 Misceláneo (ignición), control de velocidad constante
44 Liberador de la puerta trasera
45 Sistema de bolsas de aire (Batería)
46 Tablero de instrumentos
47 No usado
48 Control climático auxiliar (Encendido)
49 Luz de alto centrada montada en alto (CHMSL)
50 Desempañante trasero
51 Espejos con calefacción
52 Uso del modificador SEO B1 (Batería)
53 Tomacorrientes de energía de accesorios, encendedor de cigarrillos (si está equipado)
54 Relevador de la compresora del control de nivel automático
55 Controles de clima (Encendido)
56 Módulo de control del motor, Bomba secundaria de combustible (Encendido)
Fusibles J-Case
57 Ventilador de enfriamiento 1
58 Compresora del control de nivel automático
59 Sistema de frenos antibloqueo de trabajo pesado
60 Ventilador de enfriamiento 2
61 Sistema de frenos antibloqueo 1
62 Motor de arranque
63 Pasador 2 (Frenos del remolque)
64 Centro eléctrico con barra colectora izquierda 1
65 Tableros eléctricos
66 No usado
67 Caja Transferencia
68 Perno 1 (Energía de batería del conector del remolque)
69 Centro eléctrico con barra colectora intermedia 1
70 Ventilador del control climático
71 Módulo de la puerta trasera eléctrica
72 Centro eléctrico con barra colectora izquierda 2
Relevadores
FAN Hl Velocidad alta del ventilador de enfriamiento
FAN LO Velocidad baja del ventilador de enfriamiento
FAN CNTRL Control del ventilador de enfriamiento
HADLP LO/HID Faro de luz baja
FOG LAMP Luces de niebla delanteras
A/C CMPRSR Compresor del aire acondicionado
STRTR Motor de arranque
PWR/TRN Tren pod
FUEL PUMP Bomba de combustible
PRK LAMP Luces de estacionamiento
REAR DEFOG Desempañante trasero
RUN/ CRNK Corriente conmutada

Diagrama de fusibles Cadillac Escalade (2015-2020)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac Escalade (años del modelo 2015, 2016, 2017, 2018, 2019, 2020).

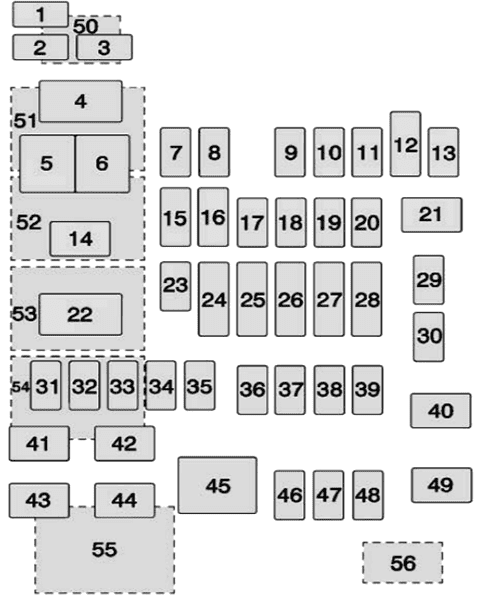

Uso
1
2
3
4 Enchufe de energía de accesorios 1
5 Fuente de alimentación accesoria de la energía retenida para accesorios
6 Tomacorriente de accesorios de energía de la batería
7 Sistema remoto universal/ Espejo retrovisor interior
8 Opción de equipo especial (SEO)/ Energía retenida para accesorios
9
10 Módulo de control de carrocería 3
11 Módulo de control de carrocería 5
12 Iluminación de fondo del control de volante
13
14
15
16 Sensor lógico de encendido separado
17 Módulo de procesamiento de vídeo/ Modo de llave virtual
18 Módulo del espejo de la ventana
19 Módulo de control de carrocería 1
20 Refuerzo delantero
21
22
23
24 Ignición HVAC/ignición AUX HVAC
25 Grupo de instrumentos/Módulo de detección y diagnóstico de ignición
26 Columna inclinable/ cerradura de columna inclinable 1/SEO 1/ SEO 2
27 Conector de enlace de datos/Módulo de asiento de conductor
28 Bloqueo pasivo, Batería pasiva antirrobo/HVAC
29 Sistemas anti-robo de contenido
30
31
32
33 SEO/Asiento izquierdo con calefacción
34 Pedal ajustable eléctrico habilitador de estacionamiento
35
36 Cargas de arranque operación miscelánea
37 Volante de dirección con calefacción
38 Bloqueo de la columna de dirección 2
39 Batería del grupo de instrumentos
40
41
42 Remolque Euro
43 Puerta izquierda
44 Asiento eléctrico del conductor
45
46 Asiento con calefacción, enfriamiento, o ventilación derecho
47 Asiento con calefacción, enfriamiento, o ventilación izquierdo
48
49
Relevadores
50 Enchufe de energía de accesorios 2
51
52 Energía retenida para accesorios
53 Arranque corrida miscelánea
54
55
56

Bloque de fusibles del tablero de instrumentos (Derecha).

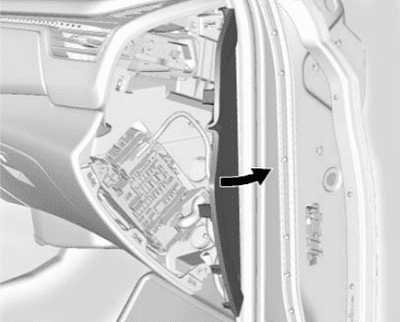

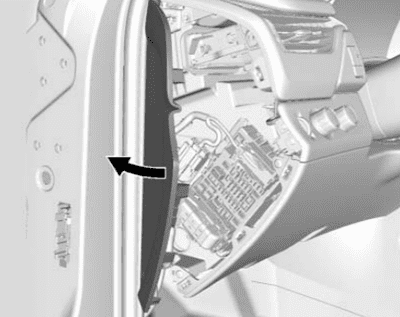

La puerta de acceso al bloque de fusibles del tablero de instrumentos derecho está en el borde del lado del pasajero del tablero de instrumentos. Hay relevadores en la parte trasera del bloque de fusibles. Para tener acceso a ellos, presione las lengüetas y retire el bloque de fusibles.

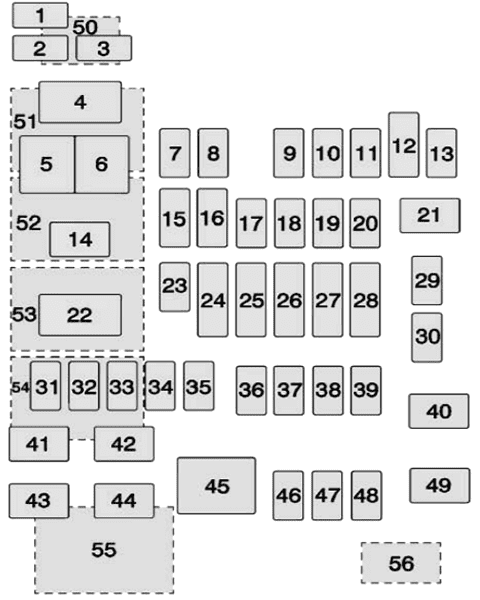

Uso
1
2
3
4 Enchufe de energía de accesorios 4
5
6
7
8 Guantera
9
10
11
12 Controles al volante
13 Módulo de control de carrocería 8
14
15
16
17
18
19 Módulo de control de carrocería 4
20 Entretenimiento de los asientos traseros
21 Quemacocos
22
23
24
25
26 Infoentretenimiento/ Bolsa de aire
27 -/Interruptor de ventana RF/ Sensor de lluvia
28 Detección de obstáculos/ USB
29 Radio
30
31
32
33
34
35
36 Opción de equipo especial B2
37 Opción de equipo especial
38 Módulo de control de carrocería 2
39 Inversor CD a CA
40
41
42
43
44 Motor de ventana de la puerta derecha
45 Ventilador delantero
46 Módulo de control de carrocería 6
Al Módulo de control de carrocería 7
48 Amplificador
49 Asiento delantero derecho
50 Enchufe de energía de accesorios 3
51
53
54
55
56
Relevadores
52 Energía retenida para accesorios

Compartimento del motor

El bloque de fusibles del compartimiento del motor está en el compartimiento del motor, en el lado del conductor del vehículo.

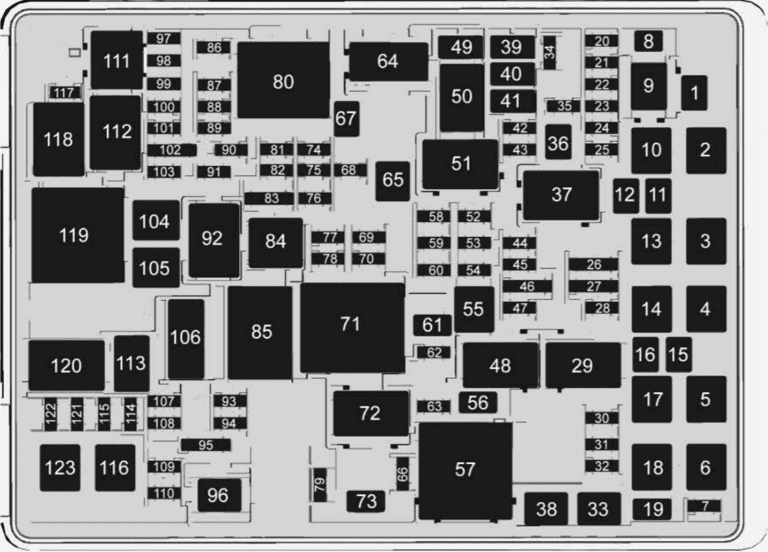

Diagrama de fusibles

Uso
1 Tableros eléctricos
2 Bomba del sistema de frenos antibloqueo
3 BEC LT1 interior
4 Cinturón de seguridad motorizado del pasajero
5 Compresor de nivelación de suspensión
6 Control electrónico de caja de transferencia de Tracción en las 4 ruedas
7
8
10 Freno de estacionamiento eléctrico/-
11
12 _
13 BEC LT2 interior
14 BEC 1 Trasero
15
16
17 Cinturón de seguridad motorizado del conductor
18
19
20
21 Nivelación automática de lámpara/ Solenoide de escape
22 Bomba de combustible
23 Módulo integrado de control del chasis
24 Control de oscilación en tiempo real
25 Módulo eléctrico de bomba de combustible
26 Asistencia hidráulica activa/ Control de voltaje regulado de batería
27
28 Instalador de mejoras 2
30 Limpiador
31 Módulo de interfaz de remolque
32
33
34 Luces de reversa
35 Válvula del sistema de frenos antibloqueo
36 Frenos de remolque
38
39 Luz de alto de remolque derecha/ Luz direccional
40 Luz de alto/Luz direccional izquierda de remolque
41 Luces de estacionamiento del remolque
42 Luces de estacionamiento derechas
43 Luces de estacionamiento izquierdas
44 Instalador de mejoras 3
45 Control de nivel automático/ Operación/Marcha
46
47 Instalador de mejoras 4
49 Luces de reversa
50
52
53
54
55
56
57
58
59 Remolque Euro
60 Control de aire acondicionado
61
62
63 Instalador de mejoras 1
64
65
66
67 Batería de remolque
68 Bomba secunda de combustible
69 Instalador de mejoras RC 3 y 4
70 Instalador de mejoras VBAT 3 y 4
71
73
74 Módulo de control del motor/ Encendido
75 Varios/Ignición/–
76 Transmisión/ Ignición
77 Instalador de mejoras RC 1 y 2
78 Instalador de mejoras VBAT 1 y 2
79
80
81
82
83 Remolque Euro/RC
84
85
86
87 MAF/IAT/Humedad/ Sensor TIAP
88 Inyector A – impar
89 Inyector B – par
90 Sensor O2 B
91 Control de acelerador
93 Claxon
94 Luces de niebla
95 Faros de luz alta
96
97
98
99
100 Sensor O2 A
101 Módulo de control del motor
102 Módulo de control de motor/ Módulo de control de transmisión
103 Calentador de Interior auxiliar
104 Motor de arranque
105
106
107 Obturador aéreo
108
109 Instalador de mejoras de Policía
110
111
113
114 Lavaparabrisas delantero
115 Lavaparabrisas trasero
116 Ventilador de enfriamiento izquierdo
117 Cebado de bomba de combustible
118
119
120
121 Faro HID derecho
122 Faro HID izquierdo
123 Ventilador de enfriamiento derecho
Relevadores
9 Bomba de combustible
29 Instalador de mejoras 2
37 Instalador de mejoras 3
48 Instalador de mejoras 4
51 Luz de estacionamiento
64 Bomba secundaria de combustible
72 Instalador de mejoras 1
84 Marcha/corr conmutada
92 Módulo de control del motor
112 Motor de arranque
120 Cebado de bomba de combustible

Compartimento trasero

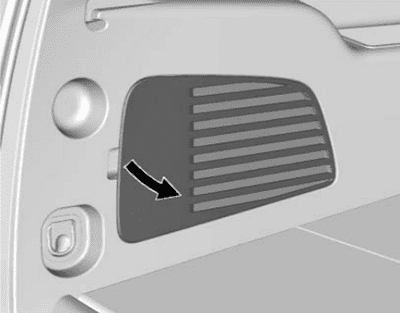

La caja de fusibles del compartimento trasero se encuentra detrás del panel de acceso en el lado izquierdo del compartimento. Jale el panel hacia afuera agarrando la ranura de acceso para los dedos en el borde trasero.

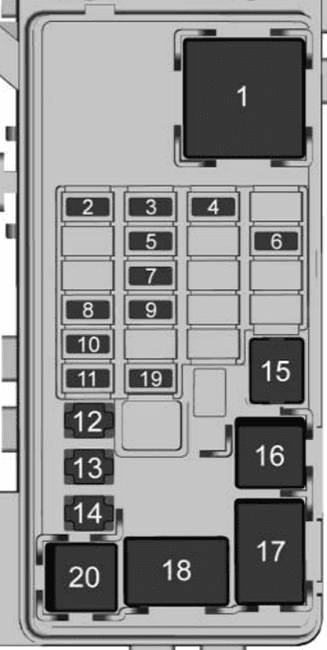

Diagrama de fusibles

Uso
1 Relevador de desempañador de la ventana trasera
2 Asiento de segunda fila izquierdo con calefacción
3 Asiento de segunda fila con calefacción derecho
4 Espejos con calefacción
5 Puerta trasera
6 Rotura de cristales
7 Vidrio de la puerta trasera
8 Lógica del módulo de puerta trasera
9 Limpiador trasero
10 Calefacción trasera, ventilación, y ventilador de aire acondicionado
11 Asiento de segunda fila
12 Módulo de la puerta trasera
13 Asiento de la tercera fila
14 Tomacorriente auxiliar trasero
15 Desempañador de la ventana trasera
16 Puerta trasera
17 Vidrio de la puerta trasera
18 Luz anti-niebla trasera (si está equipado)
19 Luz anti-niebla trasera (si está equipado)
20 Espejo con calefacción

Diagrama de fusibles Cadillac Escalade (2021-2022)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac Escalade (años del modelo 2021, 2022).

Compartimiento de pasajeros

La puerta de acceso al bloque de fusibles del tablero de instrumentos derecho está en el borde del lado del pasajero del tablero de instrumentos. Tire de la cubierta para tener acceso al bloque de fusibles.

Hay relevadores en la parte trasera del bloque de fusibles. Para tener acceso a ellos, presione las lengüetas y retire el bloque de fusibles.

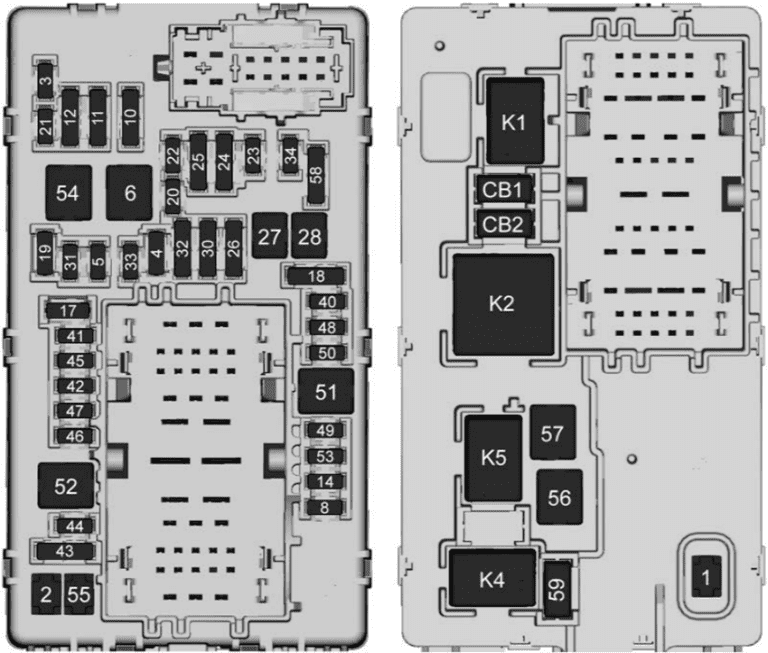

Diagrama de fusibles

Uso
F1 Puerta derecha
F2 Puerta izquierda
F3 UGDO/OHC/cámara
F4 BCM 2
F5 Pantallas
F6 Ventilador delantero
F8 Tablero de puerta izquierda
F10 Inclinación/bloqueo de columna
F11 USB/DLC
F12 CGM/onstar
F14 Tablero de puerta derecha
F17 Control al volante
F18 AVM 1
F19
F20
F21
F22 Volante con calefacción
F23 _
F24
F25 SEO/UPFITTER (modificador/seo)
F26 USB/SEO RAP
F27 APO/RAP
F28 Refacción
F30 SDM AOS
F31 BCM 3
F32 CSM/USB
F33 BCM 4
F34 Fuera de park (estacionamiento)
F40
F41
F42 Interruptor de freno de estacionamiento eléctrico
F43 RSE
F44 AVM 2
F45 Módulo de radio
F46 BCM 1A
F47
F48 TCM
F49 BCM 1
F50 DMS
F51
F52
F53
F54 Quemacocos
F55 APO 3
F56 DC/DC CNV BATT 1
F57 DC/DC CNV BATT 2
F58 Refacción
F59
K1
K2 RAP/ACCY 1
K4 RAP/ACCY 2
K5
CB01 APO1 (Conector de accesorios)
CB02 APO2 (Conector de accesorios)

Compartimento del motor

Levante la cubierta para tener acceso al bloque de fusibles.

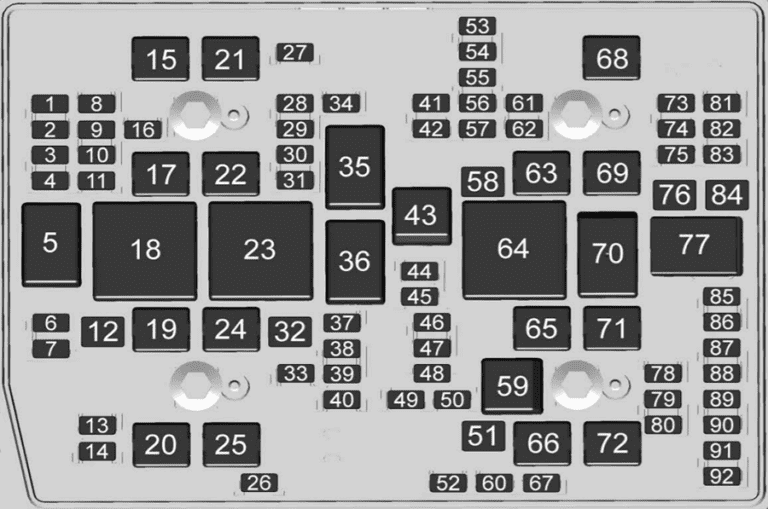

Diagrama de fusibles

Uso
1
2
3
4
5
6 ELM 7
7 ELM 4
8
9 ELM 5
10 ELM 6
11 Radar de largo alcance/ Radar de corto alcance delantero
12
13 Lavador delantero
14 Lavador trasero
15 Rec 2
16 Altavoz eléctrico
17 Refacción
19 Inversor CD/CA
20 IECR 2
21
22 IECL 2
24 EBCM
25 REC 1
26 Lavado de cámara
27 Claxon
28 Faro derecho
29 Faro izquierdo
30 ELM 3
31 ELM 1
32
33 No R/C
34
37 Cuerpo OBD
38 Cuerpo MISC
39 Instalador de mejoras
40 MISC IP
41 Luces de estacionamiento del remolque
42 Luz trasera derecha
44 Arrastre de remolque
45 Motor de eje secundario
46 Ignición de ECM
47 Motor OBD
48
49 TCM
50 Embrague de A/C (aire acondicionado)
51 TCCM
52 Limpiador delantero
53
54 Luz trasera izquierda
55 Luz de reversa de remolque
56 SADS
57 Refacción
58 Motor de arranque
60 AFM 1
61 ALC principal
62 ICCM/CVS/DEF
63 Freno del remolque
65 AUX UEC
66 Motor de ventilador de enfriamiento LT
67 AFM 2
68 Motor ALC
69 Motor de arranque/ Piñón
71 Motor de ventilador de enfriamiento inferior
72 Motor de ventilador de enfriamiento derecho/inferior
73 Luz de freno direccional izquierda del remolque
74 TIM 2
75 DEFC
76 ELEC RNG BDS
78 ECM (módulo de control del motor)
79
80 Bomba de enfriamiento de cabina 17W
81 Luz de freno/ direccional derecha del remolque
82 TIM 1
83 FTZM
84 Batería de remolque
85 Motor
86 ECM (módulo de control del motor)
87 Inyector B – par
88 Sensor O2 B
89 Sensor O2 A
90 Inyector A – impar
91 Control de acelerador de ECM
92 Obturador AERO de embrague de ventilador de enfriamiento
Relevadores
5
18 Inversor CD/CA
23
35 Luz de estacionamiento
36 Marcha/corr conmutada
43 Motor de eje secundario
59 Embrague de A/C (aire acondicionado)
64 Motor de arranque
70 Motor de arranque/ Piñón
77 Tren pod
Compartimento trasero
La caja de fusibles del compartimento trasero se encuentra detrás del panel de acceso en el lado izquierdo del compartimento. Jale el panel hacia afuera agarrando la ranura de acceso para los dedos en el borde trasero.
Diagrama de fusibles
Uso
F01 RFA
F02 WCM
F03 Fila de módulo de asiento con calefacción 1 (Batería 1)
F04 Controlador MSM
F05
F06
F07 Amp aux 2
F08
F09 SEO UPFTR 2
F10 Motor de cinturón de seguridad del pasajero
F11 Asiento plegable eléctrico fila 2
F12 GBS
F13
F14
F15 Fila de módulo de asiento con calefacción 1 (Batería 2)
F16 Seguro RH CINCH
F17 Módulo de memoria de asiento de pasajero
F18 Limpiador trasero
F19 Motor de cinturón de seguridad del conductor
F20 Desempañador trasero
F21
F22 Control de pantalla HVAC trasera
F23 EOCM
F24 Amp aux 3
F25 OBS DET
F26 RDCM
F27 Amp aux 1
F28 VPM
F29
F30
F31 Amperaje
F32
F33 ICCM
F34 Módulo de asiento con calefacción fila 2
F35 HFCR
F36 ELM
F37
F38 Consola deslizable eléctrica
F39
F40
F41
F42
F43 UPA
F44
F45 AFL AHL
F46 Motor de ventilador HVAC trasero
F47 Seguro LH CINCH
F48 Módulo de reclinación de asiento eléctrico
F49 Vidrio levadizo
F50 Asiento eléctrico del conductor
F51 Módulo de la puerta trasera eléctrica
F52 Asiento eléctrico del pasajero
Relevadores
K53
K54
K55 L/GLASS
