Diagrama de fusibles Cadillac CTS / CTS-V (2010-2014)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac CTS / CTS-V (años del modelo 2010, 2011, 2012, 2013, 2014).
Compartimento del motor

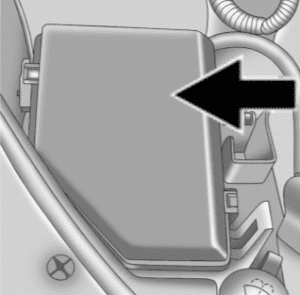

El bloque de fusibles que está debajo del cofre se encuentra en el lado izquierdo del compartimiento del motor. Levante la cubierta del bloque de fusibles para tener acceso a los fusibles.

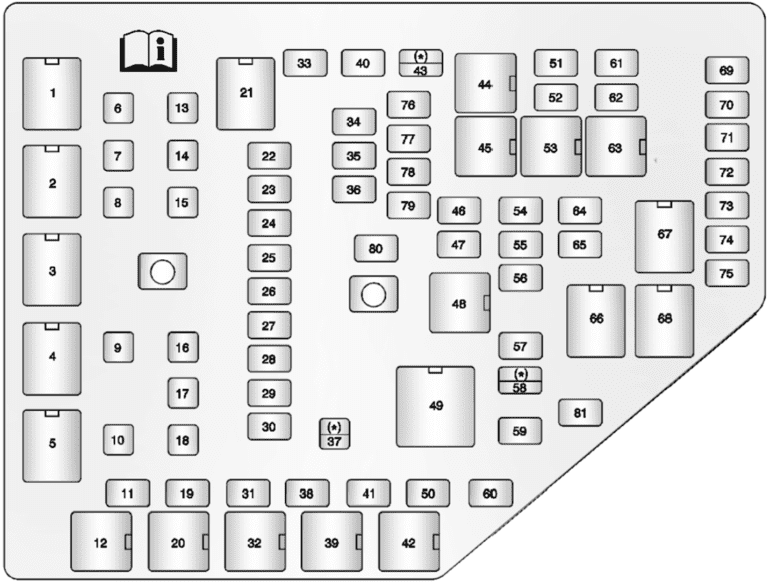

Diagrama de fusibles
| № | Uso |
|---|---|
| 11 | No usado |
| 19 | Sistema de frenos antibloqueo (ABS) |
| 22 | Pantalla |
| 23 | No usado / Quemacocos |
| 24 | Módulo de control de la carrocería 1 |
| 25 | Sistema automático de iluminación hacia delante (sólo HID) |
| 26 | Módulo de control de la carrocería 5 |
| 27 | Módulo de control de la carrocería 4 |
| 28 | Motor de navegación |
| 29 | Tracción en las cuatro ruedas / No usado |
| 30 | Batería del módulo de control de la transmisión |
| 31 | Claxon |
| 33 | Faro de luz baja izquierdo (sólo no HID nacional) |
| 34 | Sistema de protección de peatones (Sólo exportación) |
| 35 | Módulo de control de la carrocería 3 |
| 36 | Módulo de control de la carrocería 2 |
| 38 | Lavafaros (Sólo HID) |
| 40 | Faro de luz baja derecho (sólo no HID nacional) |
| 41 | Embrague del compresor del aire acondicionado |
| 43 | Lámparas de operación diurna de luz baja (no HID), lámpara de operación diurna izquierda (HID), luz direccional izquierda del remolque (sólo exportación) |
| 46 | Faro de luz alta izquierdo |
| 47 | Faro de luz alta derecho |
| 50 | Lámpara de operación diurna derecha, Bomba del lavaparabrisas |
| 51 | Interruptor de encendido del sistema de bolsas de aire |
| 52 | Encendido del módulo de control del motor, encendido del módulo de control de la transmisión |
| 54 | Determinación del modo de corriente (Módulo inmovilizador, interruptor de encendido) |
| 55 | No usado / Bomba del interenfriador |
| 56 | Limpiaparabrisas |
| 57 | Luz baja derecha (sólo HID) |
| 58 | Lámparas de operación diurna (no HID), luz baja izquierda (sólo HID) |
| 59 | Lámpara de operación diurna derecha (sólo HID), luz direccional derecha del remolque (Sólo exportación) |
| 60 | Salida de corriente auxiliar del tablero de instrumentos |
| 61 | Sensor de calidad del aire, espejo retrovisor interior, cámara trasera |
| 62 | Encendido |
| 64 | Iluminación del volante de dirección |
| 65 | Lámparas de niebla delanteras (Sólo HID) |
| 69 | Módulo de la carrocería 6, módulo de la carrocería 7 |
| 70 | Emisiones 1 |
| 71 | Bobinas de encendido pares |
| 72 | Módulo de control del motor |
| 73 | Emisiones 2 |
| 74 | Bobinas de encendido nones / Módulo de control del motor |
| 75 | Sensor de velocidad de salida de la transmisión, relevador de vacío de los frenos / No usado |
| 76-81 | Refacción |
| 6 | Ventilador de enfriamiento 2 |
| 7 | Ventilador de enfriamiento 1 |
| 8 | Motor de arranque |
| 9 | Bomba de vacío de los frenos / No usado |
| 10 | Motor del sistema de frenos antibloqueo |
| 13 | No usado |
| 14 | Freno de estacionamiento eléctrico |
| 15 | No usado |
| 16 | No usado |
| 17 | Motor del ventilador |
| 18 | Desempañante del medallón / Batería del módulo de control de la transmisión |
| 37 | No usado / Conducción magnética, Control de la suspensión / Remolque (Sólo exportación) |
| 1 | Ventilador de enfriamiento 2 |
| 2 | Ventilador de enfriamiento 1 |
| 3 | Motor de arranque |
| 4 | Desempañante del medallón |
| 5 | Salida de corriente auxiliar del tablero de instrumentos |
| 12 | Claxon |
| 20 | Lavafaros (Sólo HID) |
| 21 | Ventilador de enfriamiento (en serie/paralelo) |
| 32 | Embrague del compresor del aire acondicionado |
| 39 | Bomba del lavaparabrisas / No usado |
| 42 | Lámpara de operación diurna derecha, luz direccional del remolque |
| 44 | Luz baja (no HID), lámpara de operación diurna izquierda (HID), luz direccional izquierda del remolque (Sólo exportación) |
| 45 | Lámparas de niebla delanteras (Sólo HID) |
| 48 | Faros de luz alta |
| 49 | Lámparas de operación diurna (no HID), faros de luz baja (HID) |
| 53 | No usado |
| 63 | Encendido principal |
| 66 | Limpiaparabrisas |
| 67 | Tren de potencia |
| 68 | Velocidad alta de los limpiaparabrisas |
Compartimento del maletero

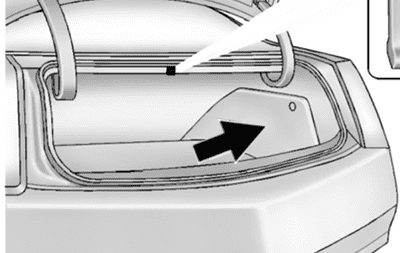

El bloque de fusibles del compartimiento trasero se encuentra arriba de la batería, en el lado derecho de la cajuela. Debe retirarse la puerta de acceso a la batería para tener acceso al bloque de fusibles.

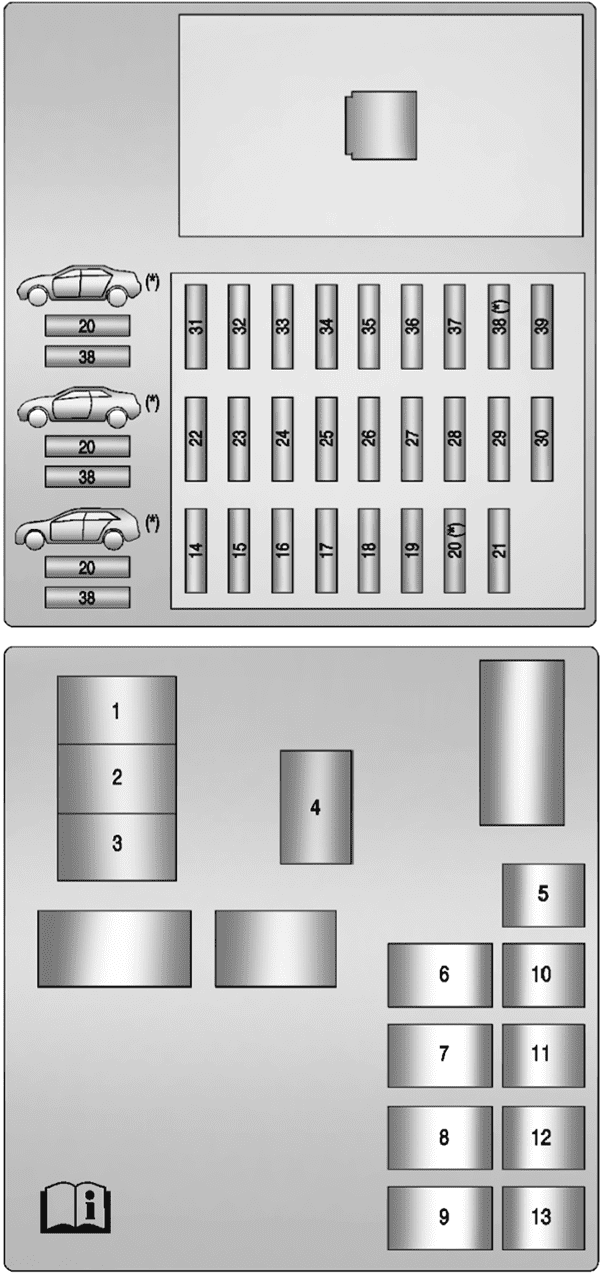

Diagrama de fusibles
| № | Uso |
|---|---|
| 14 | Lámpara de posición derecha |
| 15 | Lámpara de posición izquierda |
| 16 | Poner seguro de la puerta |
| 17 | Salida de corriente auxiliar/Consola |
| 18 | Lámparas de niebla traseras/Módulo de control de la carrocería de exportación (Sólo exportación) |
| 19 | Liberador de la cajuela / Limpiaparabrisas, lavaparabrisas traseros |
| 20 | Asientos de entrada fácil (Sólo coupé) / Bomba del lavaparabrisas |
| 21 | Quemacocos / Bomba de combustible |
| 22 | Lámpara de posición derecha (Sólo exportación) |
| 23 | Sensor de control de voltaje regulado |
| 24 | Sistema de audio (Radio) |
| 25 | Sistema de bolsas de aire |
| 26 | Entrada remota sin llave, Módulo de disuasión de robo PASS-Key |
| 27 | Bocinas de audio/ Subwoofer |
| 28 | Sistema OnStar |
| 29 | Módulo de control del motor |
| 30 | Respiradero del recipiente |
| 31 | Bomba de combustible |
| 33 | Lámparas de freno (Sólo exportación) |
| 34 | Sistema de disuasión de robo/ Control remoto universal para puerta de cochera |
| 35 | Módulo de memoria de asiento |
| 36 | Módulo de la puerta del pasajero |
| 38 | Alerta de zona ciega (solo cupé) |
| 39 | Amplificador |
| 1 | Interruptor del asiento eléctrico del conductor |
| 2 | Interruptor del asiento eléctrico del pasajero |
| 3 | Ventanillas eléctricas |
| 4 | Columna de la dirección hidráulica |
| 32 | Interruptor de la ventanilla trasera izquierda |
| 37 | Interruptor de la ventanilla trasera derecha |
| 5 | Lámparas de freno (Sólo exportación) |
| 6 | Poner seguro de la puerta |
| 7 | Quitar seguro de la puerta |
| 8 | Quitar seguro de la tapa del tanque de combustible (Sólo exportación) |
| 9 | Lámpara de posición derecha (Sólo exportación) |
| 10 | Salida de corriente auxiliar/Consola |
| 11 | Liberador de la cajuela / No usado |
| 12 | Lámparas indicadoras laterales |
| 13 | Lámparas de posición izquierdas |
Diagrama de fusibles Cadillac CTS / CTS-V (2015-2016)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac CTS / CTS-V (años del modelo 2014, 2015, 2016).

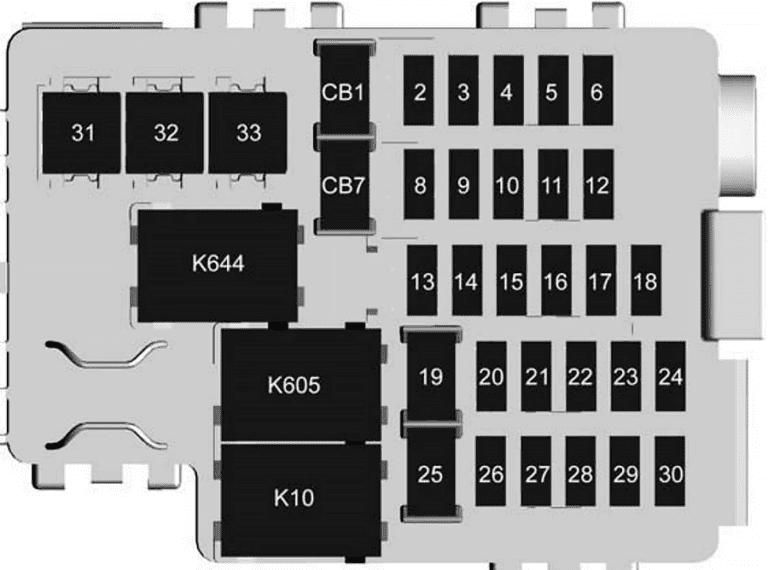

Compartimiento de pasajeros

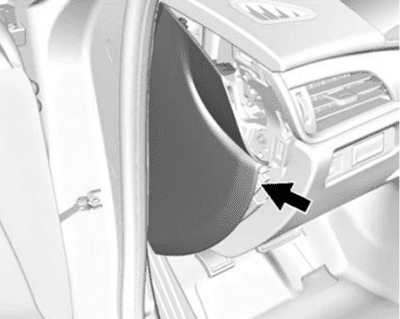

El bloque de fusibles del tablero de instrumentos está en el extremo del lado del conductor del tablero de instrumentos.
Para tener acceso a los fusibles, remueva el panel de extremo haciendo palanca suavemente con una herramienta de plástico cerca de cada broche, comenzando en el punto que se muestra.

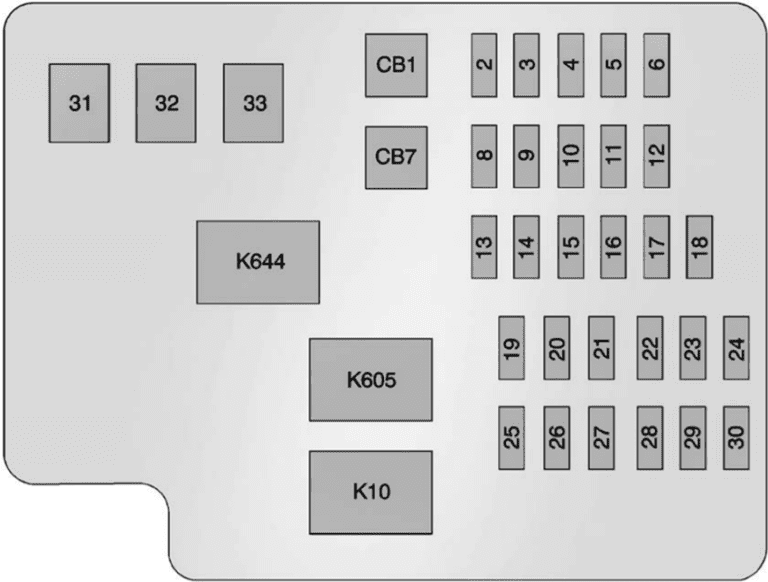

Diagrama de fusibles
| № | Uso |
|---|---|
| CB1 | Potencia retenida para accesorios, energía de tomacorrientes para accesorios |
| 2 | Portavasos motorizado |
| 3 | Bloqueo eléctrico de la columna de dirección |
| 4 | Conector de enlace de datos |
| 5 | Control de calefactor, ventilación, y aire acondicionado |
| 6 | Columna de dirección telescópica y con inclinación |
| CB7 | Refacción |
| 8 | Refacción |
| 9 | Liberación de la guantera |
| 10 | Derivador |
| 11 | Módulo de control de carrocería 1 |
| 12 | Módulo de control de carrocería 5 |
| 13-21 | Refacción |
| 22 | Módulo de detección y diagnóstico, detección automática de pasajero |
| 23 | Radio, DVD/ Calentador, ventilación y aire acondicionado |
| 24 | Pantalla |
| 25 | Volante de dirección con calefacción |
| 26 | Cargador inalámbrico |
| 27 | Interruptores de volante |
| 28 | Refacción |
| 29 | Visor |
| 30 | Refacción |
| 31 | Refacción |
| 32 | Refacción |
| 33 | Calentador, ventilación y ventilador de aire acondicionado delanteros |
| K10 | Energía retenida para accesorios, Accesorio |
| K605 | Logística |
| K644 | Liberación de la guantera |
Compartimento del motor
El bloque de fusibles está debajo del cofre está en el lado del pasajero del compartimiento del motor.

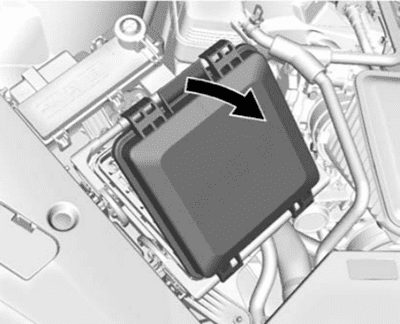

Levante la cubierta del bloque de fusibles para tener acceso a los fusibles

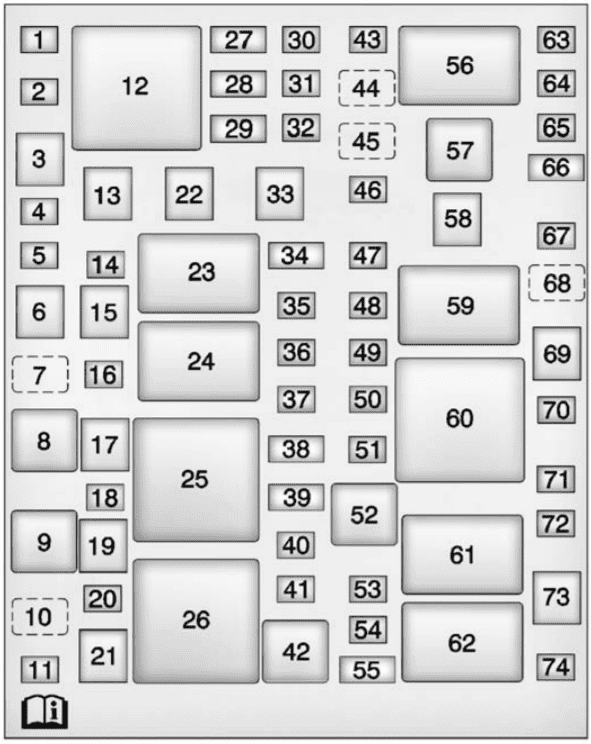

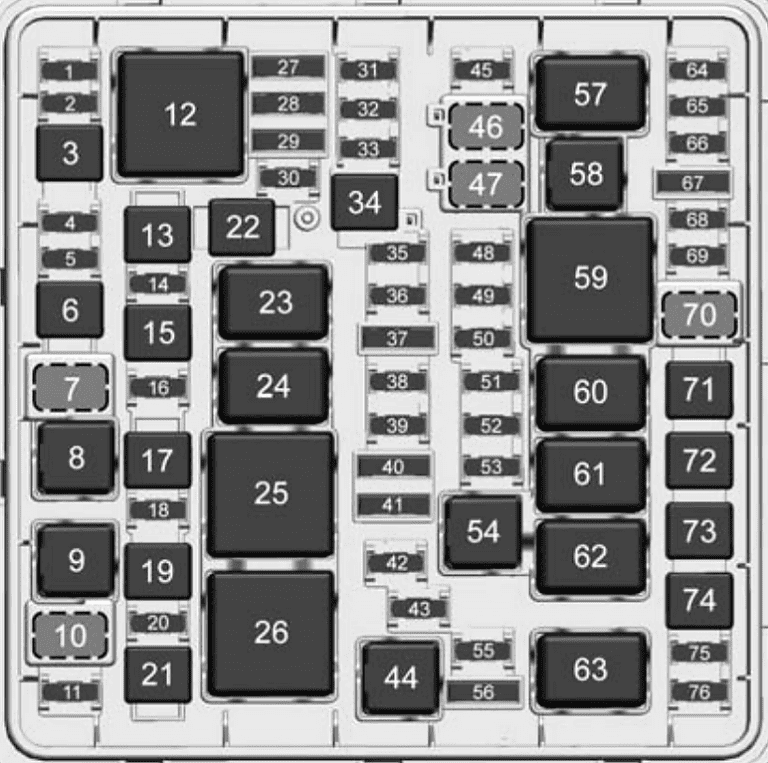

Diagrama de fusibles
| № | Uso |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Cinturón de seguridad motorizado del pasajero |
| 4 | Módulo de control de carrocería 6 |
| 5 | – |
| 6 | Asiento eléctrico del conductor |
| 7 | – |
| 8 | Relevador de lavador de faro |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | Asiento eléctrico del pasajero |
| 14 | Módulo de control de carrocería 5 |
| 15 | Limpiador delantero |
| 16 | – |
| 17 | Lavador de faro |
| 18 | – |
| 19 | Bomba del sistema de frenos antibloqueo |
| 20 | Válvula del sistema de frenos antibloqueo |
| 21 | Bomba de AIRE |
| 22 | Cinturón de seguridad motorizado del conductor |
| 23 | Relevador de control del lavador |
| 24 | Relevador de velocidad del lavador |
| 25 | Relevador de control del motor |
| 26 | Relevador de la bomba de AIRE |
| 27 | Repuesto, asiento con calefacción 2 |
| 28 | Módulo de control de la carrocería 1, repuesto |
| 29 | AFS AHL, Protección de transeúntes |
| 30 | Interruptor de la ventanilla del pasajero |
| 31 | Módulo de control de carrocería 7 |
| 32 | Quemacocos |
| 33 | – |
| 34 | – |
| 35 | Ignición del centro eléctrico trasero |
| 36 | Fusible PT de repuesto |
| 37 | Sensor de oxígeno |
| 38 | Bobinas de ignición, inyectores |
| 39 | Bobinas de ignición, inyectores, repuesto |
| 40 | Módulo de control del motor |
| 41 | Calefactor de combustible |
| 42 | Relevador de solenoide de AIRE |
| 43 | Lavador |
| 44 | – |
| 45 | Relevador del lavador delantero |
| 46 | – |
| 47 | Ignición del cuerpo del tablero de instrumentos |
| 48 | Encendido del módulo de control del sistema de combustible |
| 49 | Volante de dirección con calefacción |
| 50 | Bloqueo de la columna de dirección |
| 51 | Bomba de refrigerante |
| 52 | Relevador de bomba de refrigerante |
| 53 | Embrague del compresor del aire acondicionado |
| 54 | Solenoide de AIRE |
| 55 | Módulo de control de la transmisión, repuesto |
| 56 | Relevador de baja del faro delantero |
| 57 | Relevador de luz alta del faro delantero |
| 58 | Motor de arranque |
| 59 | Relevador de motor de arranque |
| 60 | Operar, relevador arranque |
| 61 | Relevador de bomba de vacío |
| 62 | Relevador de control del aire acondicionado |
| 63 | Nivelación de faros adaptativos |
| 64 | Faro delantero de descarga de alta intensidad izquierdo |
| 65 | Faro delantero de descarga de alta intensidad derecho |
| 66 | Luz alta de faros delanteros izquierda/derecha |
| 67 | Horn |
| 68 | Relevador de claxon |
| 69 | Ventilador de enfriamiento |
| 70 | Obturador aéreo |
| 71 | Encendido del módulo de control de la transmisión |
| 72 | Encendido de módulo de control del motor |
| 73 | Bomba de vacío de los frenos |
| 74 | – |
Compartimento del maletero

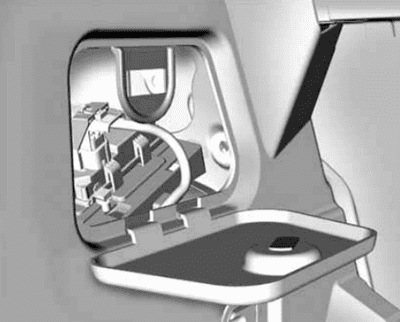

La caja de fusibles del compartimento de carga se encuentra detrás de una cubierta en el lado del conductor del compartimento de carga.
Diagrama de fusibles
| № | Uso |
|---|---|
| 1 | Diferencial electrónico de deslizamiento limitado/ Transformador DC DC |
| 2 | Ventanilla izquierda |
| 3 | Módulo de control de carrocería 8 |
| 4 | Inversor de A/C |
| 5 | Batería de entrada pasiva arranque pasivo 1 |
| 6 | Módulo de control de carrocería 4 |
| 7 | Espejos con calefacción |
| 8 | Amplificador |
| 9 | Desempañador de la ventana trasera |
| 10 | Roturas de cristal |
| 11 | Conector del remolque |
| 12 | OnStar (si está equipado) |
| 13 | Ventana derecha |
| 14 | Freno de estacionamiento eléctrico |
| 15 | – |
| 16 | Liberador de la cajuela |
| 17 | Relevador de operación |
| 18 | Relevador de logística |
| 19 | Fusible de logística |
| 20 | Relevador de desempañador de la ventana trasera |
| 21 | Módulo del espejo de la ventana |
| 22 | Protección de transeúntes |
| 23 | Respiradero del recipiente |
| 24 | Módulo de control de carrocería 2 |
| 25 | Cámara de visión trasera |
| 26 | Asientos con ventilación delanteros |
| 27 | SBZA/LDW/EOCM |
| 28 | Remolque, parasol |
| 29 | Asientos con calefacción traseros |
| 30 | Sistema semi-activo de amortiguación |
| 31 | Módulo de control de caja de transferencia, diferencial electrónico de deslizamiento limitado |
| 32 | Módulo antirrobo/ Abridor universal de puerta de cochera/ Sensor de lluvia |
| 33 | UPA |
| 34 | Radio, DVD |
| 35 | Refacción |
| 36 | Remolque |
| 37 | Bomba de combustible, módulo de control del sistema de combustible |
| 38 | – |
| 39 | – |
| 40 | – |
| 41 | – |
| 42 | Módulo de memoria del asiento |
| 43 | Módulo de control de carrocería 3 |
| 44 | – |
| 45 | Control de voltaje regulado por batería |
| 46 | Batería del módulo de control del motor |
| 47 | – |
| 48 | – |
| 49 | Módulo del remolque |
| 50 | Seguridad de bloqueo de las puertas |
| 51 | Liberación de cierre trasero |
| 52 | – |
| 53 | – |
| 54 | Seguridad de bloqueo de las puertas |
| 55 | – |
| 56 | Puerta de combustible |
Diagrama de fusibles Cadillac CTS / CTS-V (2017-2019)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del Cadillac CTS / CTS-V (años del modelo 2017, 2018, 2019).
Compartimiento de pasajeros
El bloque de fusibles del tablero de instrumentos está en el extremo del lado del conductor del tablero de instrumentos.
Para tener acceso a los fusibles, remueva el panel de extremo haciendo palanca suavemente con una herramienta de plástico cerca de cada broche, comenzando en el punto que se muestra.
Diagrama de fusibles
| № | Uso |
|---|---|
| 2 | Motor de portavasos |
| 3 | Bloqueo eléctrico de la columna de dirección |
| 4 | – |
| 5 | – |
| 6 | Columna de dirección telescópica y con inclinación |
| 8 | Conector de enlace de datos |
| 9 | Liberación de la guantera |
| 10 | Derivador |
| 11 | Módulo de control de carrocería 1 |
| 12 | Módulo de control de carrocería 5 |
| 13 | Módulo de control de carrocería 6 |
| 14 | – |
| 15 | Módulo de control de carrocería 2 |
| 16 | Módulo de control de transmisión/ También disponible en UEC/F56 |
| 17 | – |
| 18 | – |
| 19 | Salida de corriente auxiliar |
| 20 | Encendedor |
| 21 | Cargador inalámbrico |
| 22 | Módulo de detección y diagnóstico/ Detección automática de pasajero |
| 23 | Control de Radio/ DVD/ Control de calefacción, ventilación/Aire acondicionado |
| 24 | Pantalla |
| 25 | Volante de dirección con calefacción |
| 26 | Cargador inalámbrico |
| 27 | Controles al volante |
| 28 | – |
| 29 | Lampara de tocador de visor |
| 30 | – |
| 31 | Energía retenida para accesorios/Accesorio |
| 32 | – |
| 33 | Calefacción, ventilación delantera/ Ventilador de control de aire acondicionado |
| CB1 | Salida de corriente auxiliar |
| CB7 | – |
| K10 | Energía retenida para accesorios/Accesorio |
| K605 | Logística |
| K644 | Energía retenida para accesorios/Accesorio / Liberación de la guantera |
Compartimento del motor
El bloque de fusibles está debajo del cofre está en el lado del pasajero del compartimiento del motor. Levante la cubierta del bloque de fusibles para tener acceso a los fusibles.
Diagrama de fusibles
| № | Uso |
|---|---|
| 1 | – |
| 2 | – |
| 3 | Cinturón de seguridad motorizado del pasajero |
| 4 | – |
| 5 | – |
| 6 | Asiento eléctrico del conductor |
| 7 | – |
| 8 | Lavador de faro |
| 9 | – |
| 10 | – |
| 11 | – |
| 12 | – |
| 13 | Asiento eléctrico del pasajero |
| 14 | – |
| 15 | Entrada pasiva/ Arranque pasivo/ También disponible en REC/F5 |
| 16 | – |
| 17 | Lavadores de faros |
| 18 | Cinturón de seguridad |
| 19 | Bomba del sistema de frenos antibloqueo |
| 20 | Válvula del sistema de frenos antibloqueo |
| 21 | – |
| 22 | Cinturón de seguridad motorizado del conductor |
| 23 | Relevador de control del lavador |
| 24 | Relevador de velocidad del lavador |
| 25 | Relevador de control del motor |
| 26 | – |
| 27 | -/Asiento calentado 2 |
| 28 | -/Revertir bloqueo |
| 29 | Iluminación frontal adaptativa/Nivelación automática de faro/ Protección de peatón |
| 30 | – |
| 31 | Interruptor de la ventana del pasajero |
| 32 | – |
| 33 | Quemacocos |
| 34 | Limpiador delantero |
| 35 | Bloqueo de la columna de dirección |
| 36 | Centro eléctrico/ ignición con barra colectora trasera |
| 37 | -/Luz indicadora de falla/Ignición |
| 38 | Obturador aéreo |
| 39 | Sensor de O2/ Emisiones |
| 40 | Bobinas de ignición/ pares/Sensor O2 |
| 41 | Bobinas de ignición/ impares |
| 42 | Módulo de control del motor |
| 43 | – |
| 44 | – |
| 45 | Lavador |
| 46 | Relevador del lavador trasero |
| 47 | Relevador del lavador delantero |
| 48 | Tablero de instrumentos/ Carrocería/Ignición |
| 49 | Módulo de control del sistema de combustible/Ignición |
| 50 | Volante de dirección con calefacción |
| 51 | Módulo de control del motor/Ignición |
| 52 | Módulo de control de la transmisión/ Encendido |
| 53 | Bomba de refrigerante |
| 54 | Relevador de bomba de refrigerante |
| 55 | – |
| 56 | Módulo de control de la transmisión/- |
| 57 | Relevador de faro de luz baja |
| 58 | Relevador de faro de luz alta |
| 59 | Operar/Relevador de arranque |
| 60 | Relevador de motor de arranque 2 |
| 61 | Relevador de bomba de vacío |
| 62 | Relevador de motor de arranque 1 |
| 63 | Relevador de control del aire acondicionado |
| 64 | Nivelación de faros adaptativos |
| 65 | Faro HID izquierdo |
| 66 | Faro HID derecho |
| 67 | Faro de luz alta izquierdo/derecho |
| 68 | Motor de nivelación del faro |
| 69 | Horn |
| 70 | Relevador de claxon |
| 71 | Ventilador de enfriamiento |
| 72 | Motor de arranque 2 |
| 73 | Bomba de vacío de los frenos |
| 74 | Motor de arranque 1 |
| 75 | Embrague del aire acondicionado |
| 76 | – |
Compartimento del maletero
La caja de fusibles del compartimento de carga se encuentra detrás de una cubierta en el lado del conductor del compartimento de carga.

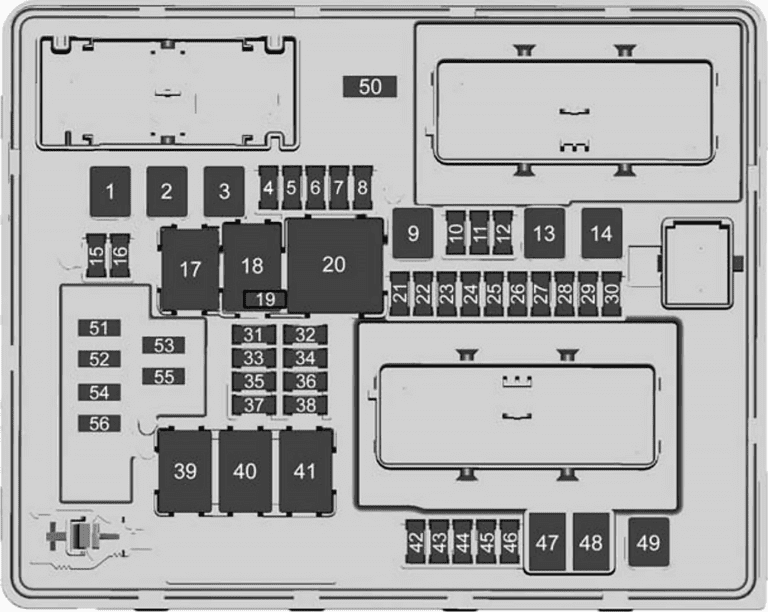

Diagrama de fusibles
| № | Uso |
|---|---|
| 1 | Módulo trasero de control del conductor/ transformador DC DC |
| 2 | Ventana izquierda |
| 3 | Módulo de control de carrocería 8 |
| 4 | Inversor de corriente alterna |
| 5 | Entrada pasiva/ Arranque pasivo/ Batería 1 |
| 6 | Módulo de control de carrocería 4 |
| 7 | Espejos con calefacción |
| 8 | Amplificador |
| 9 | Desempañador de la ventana trasera |
| 10 | Roturas de cristal |
| 11 | Conector del remolque |
| 12 | OnStar (si está equipado) |
| 13 | Ventana derecha |
| 14 | Freno de estacionamiento eléctrico |
| 15 | – |
| 16 | Liberador de la cajuela |
| 17 | Relevador de operación de remolque |
| 18 | Relevador de logística |
| 19 | Logística |
| 20 | Relevador de desempañador de la ventana trasera |
| 21 | Módulo del espejo de la ventana |
| 22 | – |
| 23 | Respiradero del recipiente |
| 24 | Módulo de control de carrocería 2 |
| 25 | Cámara de visión trasera |
| 26 | Asientos con ventilación delanteros |
| 27 | Alerta de zona ciega lateral/Advertencia de desvío de carril/ Módulo de cálculo de objetos externos |
| 28 | Remolque/Parasol |
| 29 | Asientos con calefacción traseros |
| 30 | Sistema semi-activo de amortiguación |
| 31 | Módulo de control de caja de transferencia/ Módulo de control trasero de conductor |
| 32 | Módulo antirrobo/ Abridor universal de puerta de cochera/ Sensor de lluvia |
| 33 | Asistencia ultrasónica para estacionamiento |
| 34 | Radio/DVD |
| 35 | Repuesto/Válvula de escape |
| 36 | Remolque |
| 37 | Módulo de control del sistema de combustible |
| 38 | Cebado de bomba de combustible/ Válvula de escape |
| 39 | – |
| 40 | Relevador de operación/arranque 2 |
| 41 | Relevador de cebado de bomba de combustible/ Relevador de operación/arranque 2 |
| 42 | Módulo de memoria del asiento |
| 43 | Módulo de control de carrocería 3 |
| 44 | – |
| 45 | Control de voltaje regulado por batería |
| 46 | Módulo de control del motor/Batería |
| 47 | – |
| 48 | – |
| 49 | Modulo del remolque |
| 50 | Relevador de seguridad de bloqueo de puerta para niños |
| 51 | Relevador de cierre trasero |
| 52 | Relevador de cierre trasero 2 |
| 53 | – |
| 54 | Relevador de seguridad de bloqueo de puerta |
| 55 | – |
| 56 | Relevador de puerta de combustible |
