Diagrama de fusibles BMW X6 (E71 / E72) (2008-2014)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos y relé del BMW X6 de 1ª generación (E71/E72) (años del modelo 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).

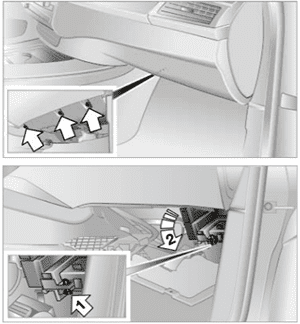

Compartimiento de pasajeros
- Desatornille los tornillos.
- Coloque el panel de moldura en el espacio para los pies.
- Suelte el tornillo, flecha 1, y pliegue el portafusibles hacia abajo, flecha 2.

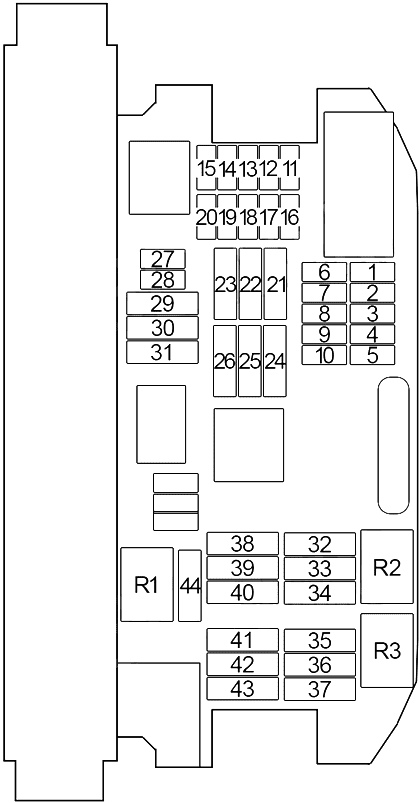

Diagrama de fusibles
| № | Amp. | Componente protegido |
|---|---|---|
| 1 | 20A | Motor de ajuste de la columna de dirección, sistema de calefacción / aire acondicionado |
| 2 | 10A | Unidad de accionamiento de desbloqueo de la guantera, luz de la guantera (Desde 10.2009) |
| 3 | 7.5A | Sensor de alarma de sirena e inclinación |
| 4 | 10A | excepto N55: Módulo de electrónica de motor digital (DME) |
| 10A | N55: Módulo de alimentación integrado | |
| 10A | ActiveHybrid: Módulo de electrónica de motor digital (DME) | |
| 5 | 10A | Centro de control de funciones del techo |
| 6 | 10A | Controlador iDrive, cambiador de DVD, cambiador de CD, conmutador selector de vídeo |
| 7 | 5A | Control de crucero activo, gestión de la dinámica longitudinal, control de la presión de los neumáticos (RDC) |
| 8 | 7.5A | Gestión de dinámica vertical (satélite amortiguador delantero izquierdo / derecho) |
| 9 | 15A | Relé de bocina (bocina izquierda / derecha) |
| 10 | 5A | Freno de estacionamiento, sistema de acceso para automóviles |
| 11 | 20A | Calentador auxiliar independiente |
| 12 | 10A | Centro del interruptor de la columna de dirección |
| 13 | 15A | control de transmisión informática |
| 14 | 10A | Unidad dinámica |
| 15 | 10A | Selector de velocidades |
| 16 | 10A | Bloque de interruptores de la puerta del conductor, espejo exterior del lado del conductor, espejo exterior del lado del pasajero |
| 17 | 5A | Pantalla de información central, sistema de calefacción / aire acondicionado (sin ajuste eléctrico de la columna de dirección), interruptor de video activo (Japón) |
| 18 | 7.5A | Pantalla frontal, ventilador E-Box, válvula de ventilación del tanque de combustible (Hasta 09.2011), válvula de cierre de ventilación del tanque (Hasta 09.2011) |
| 19 | 5A | Control dinámico de estabilidad (DSC), centro de control de funciones del techo (sin techo corredizo) |
| 20 | 10A | Gestión de chasis integrada (ICM), Servotronic (sin ICM) |
| 21 | 30A | desempañador de parabrisas trasero, |
| 22 | 5A | Faro izquierdo |
| 23 | 40A | Módulo de espacio para los pies |
| 24 | 40A | Dirección asistida |
| 25 | 5A | Faro derecho |
| 26 | 30A | Hasta 08.2008: Bomba lavafaros |
| 25A | Desde 08.2008: Bomba lavafaros | |
| 27 | 15A | Hasta 03.2010: Sistema de cierre centralizado |
| 20A | Desde 04.2010: Sistema de cierre centralizado | |
| 28 | 15A | Sistema de bloqueo central |
| 29 | 40A | Motor del elevalunas eléctrico del lado del conductor trasero |
| 30 | 30A | Sistema de bloqueo central |
| 31 | 40A | Motor del elevalunas eléctrico del lado del pasajero trasero |
| 32 | 40A | Compresor de la suspensión |
| 33 | 30A | Módulo de espacio para los pies |
| 34 | 30A | Módulo de espacio para los pies |
| 35 | 30A | N63, S63, ActiveHybrid: Sensores de oxígeno |
| 36 | 30A | N63, ActiveHybrid: VANOS Válvula solenoide №2 – admisión, VANOS Válvula solenoide №2 – Escape, Sensor de cigüeñal, Válvula de purga, Válvula de recirculación №2, Sensor de flujo de masa de aire (№1, №2) |
| 37 | – | – |
| 38 | 30A | N57: relé de carga SCR |
| 39 | 40A | Sistema de acceso |
| 40 | 30A | Control dinámico de la estabilidad (DSC) |
| 41 | 7.5A | N63, S63, ActiveHybrid: bomba de refrigerante para el enfriador de aire de carga №2, unidad de accionamiento del obturador del radiador |
| 7.5A | N54: Medidor de masa de aire de película caliente, unidad de accionamiento del obturador del radiador | |
| 42 | 30A | N63, S63, ActiveHybrid: Módulo de electrónica digital del motor (DME), bomba de refrigerante para el intercooler, válvula de control de volumen, convertidor de presión de la válvula Wastegate (№1, №2) |
| 30A | N54: Módulo de electrónica digital del motor (DME), válvula de ventilación del tanque de combustible, sensor del cigüeñal, válvula de control de volumen, sensores de oxígeno (antes del convertidor catalítico) | |
| 43 | 30A | N63, S63, ActiveHybrid: Sensor del árbol de levas de admisión (№1, №2), Sensor del árbol de levas de escape (№1, №2), Sensor de estado del aceite, Válvula de ventilación del tanque de combustible, Termostato de mapa de características, Bomba de refrigerante para el intercooler |
| 30A | N54: Sensores de oxígeno (después del convertidor catalítico), sensor de estado del aceite | |
| 44 | 30A | Motor de limpiaparabrisas delantero |
| 45 | 60A | Relé de corte del ventilador eléctrico (ventilador eléctrico) |
| 46 | 40A | Control dinámico de la estabilidad (DSC) |
| 47 | 40A | N57, M57US: Calentador de combustible |
| 48 | 40A | Etapa de salida del ventilador |
| 49 | – | – |
| R1 | Limpiaparabrisas (relé №2) | |
| R2 | Сompresor de la suspensión | |
| R3 | – | |

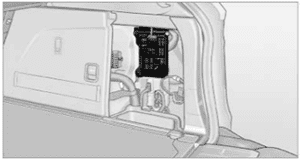

Compartimento del maletero
Diagrama de fusibles
| № | Amp. | Componente protegido |
|---|---|---|
| 91 | 30A | Calentador auxiliar eléctrico trasero derecho |
| 92 | 25A | Hasta 03.2011: Unidad de control de la caja de transferencia |
| 30A | Desde 04.2011: Unidad de control de la caja de transferencia | |
| 93 | 30A | Distribución de par transversal del eje trasero (QMVH) |
| 94 | 30A | Mando del freno de estacionamento |
| 95 | 30A | Calentador auxiliar eléctrico trasero izquierdo |
| 96 | 40A | Módulo de espacio para los pies |
| 97 | 20A | Hasta 09.2008: Relé de la bomba de combustible (sin bomba de combustible controlada electrónicamente), Control de la bomba de combustible (EKPS) (con bomba de combustible controlada electrónicamente) |
| 98 | 15A | Motor del ventilador del compartimento trasero |
| 99 | 40A | Desde 03.2007: Levantamiento de la tapa del maletero |
| 100 | 20A | Módulo de calefacción del asiento trasero izquierdo, relé de ahorro de energía de la terminal 15 (sin aire acondicionado del compartimento trasero) |
| 101 | 30A | Módulo del asiento del conductor, interruptor de ajuste del asiento del conductor, interruptor de soporte lumbar del conductor |
| 102 | 30A | Módulo del asiento del pasajero, interruptor de ajuste del asiento del pasajero, interruptor de soporte lumbar del pasajero |
| 103 | 30A | Hasta 09.2009: Amplificador de audio |
| 40A | Desde 10.2009: Amplificador de audio | |
| 104 | 25A | Enganche de remolque operado eléctricamente |
| 105 | 20A | Desde 10.2008: Relé de la bomba de combustible (sin bomba de combustible controlada electrónicamente), Control de la bomba de combustible (EKPS) (con bomba de combustible controlada electrónicamente) |
| 106 | 7.5A | Gestión de dinámica vertical (satélite amortiguador trasero izquierdo / derecho) |
| 107 | 10A | Control electrónico de altura de manejo, pantalla del compartimiento trasero (Hasta 03.2012), control de presión de los neumáticos – RDC (Desde 04.2012) |
| 108 | 5A | Cámara de marcha atrás, entretenimiento en el asiento trasero, toma de auriculares, módulo de conexión de auriculares |
| 109 | 10AA | Hasta 03.2012: Receptor de satélite (Hasta 03.2011), Sintonizador digital (EE. UU.) (Hasta 09.2009), Control de presión de neumáticos – RDC (Desde 04.2010) |
| 15A | Desde 04.2012: Diseño de sonido activo (ASD) | |
| 110 | 7.5A | Hasta 02.2009: Luz del maletero, filtro supresor de ruido, caja de interfaz alta (ULF-SBX-H), telemática (TCU), caja de interfaz (ULF-SBX), caja de expulsión de teléfono, concentrador USB |
| 5A | Desde 03.2009: Luz del maletero, Filtro supresor de ruido, Caja de interfaz alta (ULF-SBX-H), Medios Combox, Caja de interfaz (ULF-SBX), Caja de expulsión de teléfono, Hub USB | |
| 111 | 20A | Encendedor de cigarros delantero, toma de carga de la consola central trasera |
| 112 | 5A | Módulo de calefacción del asiento del conductor, módulo de calefacción del asiento del pasajero, relé de ahorro de energía de la terminal 15, módulo de calefacción del asiento trasero izquierdo, módulo de calefacción del asiento trasero derecho |
| 113 | 20A | Enchufe de carga del compartimento de equipaje, Enchufe de 12 V de la consola central |
| 114 | 5A | Centro de control de funciones del techo, control de distancia de estacionamiento (PDC), cámara de visión integral, sistemas de asistencia al conductor basados en cámaras |
| 115 | 20 | Encendedor de cigarros trasero, Toma de corriente trasera |
| 116 | 20 | Toma de remolque |
| 117 | 20 | Centro de control de funciones del techo (techo corredizo) |
| 118 | – | – |
| 119 | 10A | Hasta 09.2009: Módulo de video |
| 5A | Desde 10.2009: Módulo de video | |
| 120 | 5A | Gestión de dinámica vertical |
| 121 | 5A | Levantamiento de la tapa del maletero |
| 122 | 5A | Módulo de diagnóstico para fugas en el tanque de combustible |
| 123 | 5A | Distribución de par transversal del eje trasero (QMVH) |
| 124 | 5A | Electrónica de la caja de conexiones (JBE) |
| 125 | 5A | Unidad de control de la caja de transferencia |
| 126 | 5A | Unidad de control de aire acondicionado del compartimento trasero |
| 127 | 5A | Relé de corte de ventilador eléctrico |
| 128 | 5A | Aleta de escape |
| 129 | 5A | Unidad de control del freno de estacionamiento, diversidad aérea |
| 130 | 15 | S63, N63, ActiveHybrid: Bomba de refrigerante para el enfriador de aire de carga №2, Bomba de refrigerante para el intercooler (N63; Desde 10.2008) |
| 15 | N57: Bomba de refrigerante para enfriador de aire de carga | |
| 131 | 5A | Hasta 09.2009: Grupo de instrumentos, conector de diagnóstico OBD II |
| 5A | 10.2009-03.2012: Diseño de sonido activo (ASD) | |
| 132 | 7.5A | Amplificador de audio Diseño de sonido activo – ASD (Desde 10.2009), Unidad de control de acceso de confort, Módulo electrónico de manija de puerta exterior del lado del pasajero, Módulo de manija de puerta exterior electrónica trasera izquierda, Módulo de manija de puerta exterior electrónica trasera derecha |
| 133 | 5A | ActiveHybrid: Caja de interfaz |
| 134 | 5A | Centro de interruptores de la columna de dirección, conector de diagnóstico OBD II (Desde 10.2009), grupo de instrumentos (Desde 10.2009) |
| 135 | 20A | Tapa del maletero / Accionamiento de cierre suave automático de la puerta trasera |
| 136 | 5A | Telemática (TCU), caja de expulsión de teléfono |
| 5A | Medios de Combox | |
| 137 | 5A | Sistema de navegación |
| 138 | 10A | Enganche de remolque operado eléctricamente |
| 139 | 20A | Módulo de calefacción del asiento trasero derecho |
| 140 | 20A | Módulo de calefacción del asiento del conductor |
| 141 | 20A | Módulo de calefacción del asiento del pasajero |
| 142 | 20A | Hasta 09.2009: CCC / M-ASK o CHAMP |
| 20A | Desde 10.2009: Computadora de información del automóvil (CIC) | |
| 143 | 25A | Hasta 03.2010: Módulo de remolque |
| 20A | Desde 04.2010: Módulo de remolque | |
| 144 | 25A | Hasta 03.2010: Módulo de remolque |
| 20A | Desde 04.2010: Módulo de remolque | |
| 145 | 10A | Accionamiento de cierre suave automático de la puerta del conductor |
| 146 | 10A | Accionamiento de cierre suave automático de la puerta del pasajero |
| 147 | 10A | Accionamiento de cierre suave automático trasero izquierdo |
| 148 | 10A | Accionamiento de cierre suave automático trasero derecho |
| 149 | 7.5A | Interruptor de ajuste del asiento del conductor |
| 150 | 7.5A | Interruptor de ajuste del asiento del pasajero |
| R1 | Terminal 15 | |
| R2 | Relé biestable | |
| R3 | Terminal 30G | |
