Fusibles BMW E36 Serie 3 (1991-2000)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del BMW Serie 3 (E36) (316i, 318i, 320i, 323i, 325i, 328i, 318tds, 325td) (1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000).

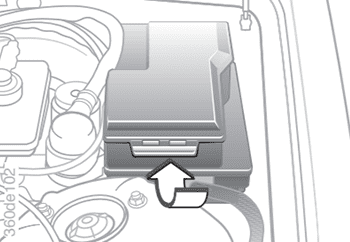

Caja de fusibles, Ubicación en el compartimento de motor del bmw e36
Presione la solapa de retención y levante la cubierta.

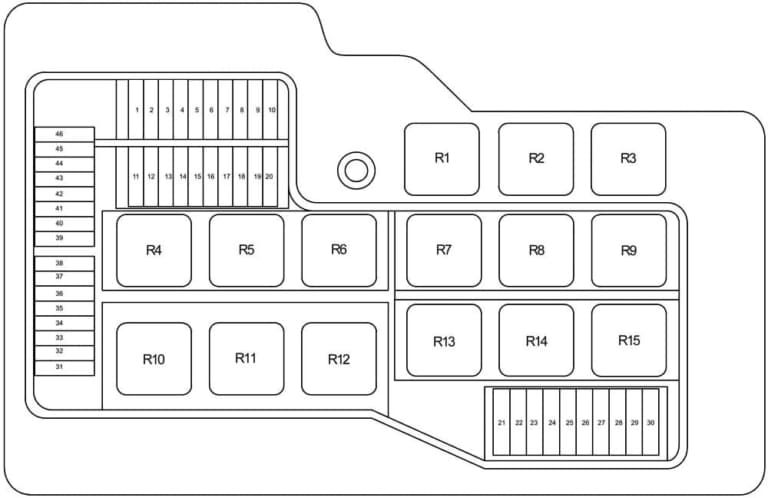

Esquema – Diagrama de fusibles bmw e36

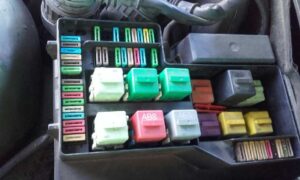

*Imagen real de una caja de fusibles de un bmw e36.
| № | Amp. | Descripción |
|---|---|---|
| 1 | 30A | Techo corredizo / inclinable eléctrico (SHD) |
| 2 | 15A | a partir del 9/93: Acoplamiento de remolque |
| 5A | a partir del 9/96: sistema de control del motor | |
| 3 | 30A | Unidad de control del intervalo de limpieza / lavado trasero (Touring, Compact) |
| 4 | 15A | Terminal de relé de descarga 15 (asientos calefactados) |
| 5 | 30A | Interruptor de ajuste del asiento del pasajero |
| 6 | 20A | Relé del desempañador trasero |
| 30A | Relé del desempañador trasero | |
| 7 | 5A | Indicador de marcha electrónico |
| 8 | 15A | Relé de la bocina |
| 9 | 20A | Radio |
| 10 | 30A | Sistema de frenos antibloqueo (ABS) |
| 11 | 7,5A | Luz de cruce izquierda |
| 12 | 7,5A | Luz de cruce derecha |
| 13 | 5A | Relé de confort (modelo de dos puertas) |
| 14 | 30A | Módulo elevalunas eléctrico del lado del conductor (hasta 8/93) |
| 15 | 15A | Faro de niebla |
| 7,5A | Faro de niebla | |
| 16 | 5A | Relé del compresor de A / C |
| 17 | 10A | Interruptor de luz antiniebla (interruptor de luz antiniebla trasera) |
| 7,5A | Interruptor de luz antiniebla (interruptor de luz antiniebla trasera) | |
| 18 | 15A | Bomba de combustible |
| 19 | 15A | Caja de relés de calefacción / ventilación del parque |
| 30A | Módulo Relé | |
| 20 | 30A | Interruptor de ventilador |
| 21 | 5A | Sistema de frenos antibloqueo (ABS) |
| 22 | 5A | Interruptor de luz |
| 23 | 5A | Interruptor combinado (intermitente / selector de luz de cruce) |
| 24 | 10A | Interruptor térmico, chorros calentados |
| 25 | 5A | Interruptor de luz |
| 26 | 15A | Interruptor de programa |
| 10A | Interruptor de rango de transmisión automática | |
| 27 | 5A | Panel de instrumentos |
| 28 | 5A | Interruptor de rango de transmisión automática |
| 29 | 7,5A | Faro Carretera Izquierdo |
| 30 | 7.5 | Faro Carretera Derecho |
| 31 | 5A | Panel de instrumentos |
| 32 | 30A | Relé de luces de lectura |
| 33 | 10A | Interruptor de encendido (a partir de 9/93) |
| 34 | 15A | Relé de intermitencia de peligro |
| 35 | 25A | Módulo de cierre centralizado (ZVM) |
| 36 | 30A | Módulo Wipe-Wash (Low II) / Módulo Wipe / Wash |
| 37 | 10A | Interruptor de luz |
| 38 | 30A | Sistema de frenos antibloqueo (ABS) |
| 39 | 7,5A | Relé del compresor de A / C |
| 40 | 30A | Interruptor de ajuste del asiento del conductor |
| 41 | 30A | Relé de la etapa 1 del ventilador auxiliar (bajo; solo diesel) |
| 42 | 7,5A | Control de asiento electrónico |
| 43 | 5A | Luz interior, trasera derecha |
| 44 | 15A | Módulo de limpieza y lavado (Low II) |
| 45 | 7,5A | Verificar módulo de control |
| 46 | 15A | Interruptor de embrague |
| R1 | Bomba de combustible | |
| Sensor de oxígeno y bomba de aire (M3) | ||
| Bomba de aire secundario | ||
| Módulo de control del motor | ||
| Desconexión del alternador (diésel) | ||
| R2 | Control del motor | |
| Bomba de combustible | ||
| R3 | Sensor de oxígeno | |
| EKP y relé detector de arranque | ||
| Motor del limpiaparabrisas | ||
| Módulo de control del motor | ||
| Bomba de aire secundario | ||
| Bomba de suministro (diesel) | ||
| R4 | Bocina | |
| R5 | Luz antiniebla | |
| R6 | Luz de carretera (hasta 8/93) | |
| Luz de cruce (a partir de 9/93) | ||
| R7 | Luz de cruce (hasta 8/93) | |
| Luz de carretera (a partir de 9/93) | ||
| Bomba de aire secundario | ||
| R8 | Intermitencia de peligro | |
| R9 | Ventilador | |
| R10 | Desempañador trasero | |
| R11 | ABS | |
| R12 | Botor bomba ABS | |
| Motor bomba ABS, temporizado | ||
| R13 | Etapa 2 del ventilador auxiliar (alta velocidad) | |
| R14 | Compresor de A/C | |
| R15 | Ventilador auxiliar etapa 1 (baja velocidad) | |
