Diagrama de fusibles Audi Q3 2012-2017
Ubicación de las cajas, diagramas de los bloques de fusibles electricos del Audi Q3 (años del modelo 2012, 2013, 2014, 2015, 2016, 2017)
El compartimiento de Pasajeros
Los fusibles que se encuentran en la zona reposapiés de lado del conuctor, detrás del compartimiento portaobjetos

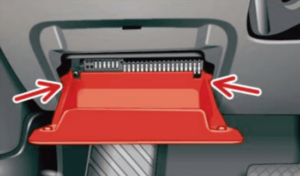

- Abra el compartimiento portaobjetos.
- Presione hacia adentro los soportes a izquierda y derecha y pivote el compartimiento del todo hacia abajo
Diagrama de Fusibles
| N# | CONSUMIDOR |
|---|---|
| 1 | Faro LED (izquierda) |
| 2 | Faro LED (derecha) |
| 4 | Cámara (detección de señales de tráfico, lañe assist) |
| 5 | Faro LED (izquierda) |
| 6 | Faro LED (derecha) |
| 7 | Bloqueo de la dirección |
| 8 | Acceso de confort |
| 9 | Unidad de control del airbag, testigo de control AIRBAG OFF |
| 12 | Unidad de control del cambio, mando del cambio |
| 13 | Climatizador (sensor de la calidad del aire), eyectores térmicos de lavado, luz de marcha atrás, tecla (P), sensor del nivel de aceite, climatizador, dispositivo de reconocimiento de asiento ocupado, calefacción de los asientos, teclas en la consola central, retrovisores con ajuste automático para posición antideslumbrante |
| 14 | Unidad de control del motor, luz de freno, dirección electromecánica, unidad de control del gateway, unidad de control del enganche para remolque, unidad de control del ESC, conmutador de las luces, unidad de control de la amortiguación, unidad de control quattro |
| 15 | Regulación del alcance de las luces, iluminación de los instrumentos, faros (izquierda, derecha), conector de diagnóstco, unidad de control de la regulación del alcance de las luces, calefacción de la carcasa del cigüeñal, medidor de la masa de aire, relé de las tomas de corriente, convertidor CC-CC |
| 16 | Ayuda de aparcamiento, sistema de asistencia al volante para aparcar |
| 17 | Cámara de marcha atrás de la ayuda de aparcamiento |
| 18 | Sintonizador de TV |
| 19 | Gestión de arranque del motor, convertidor CC-CC |
| 20 | Unidad de control del ESC, mando del climatizador/de la calefacción, interfaz función especial |
| 21 | Alimentación mando del cambio |
| 22 | Vigilancia del habitáculo |
| 23 | Tecla (P), teclas para la iluminación del habitáculo (delante), conector de diagnóstico, conmutador de las luces, fotosensor / sensor de lluvia, sensor de humedad |
| 24 | AdBlue (motor Diesel) |
| 25 | Alimentación faros |
| 26 | Limpíaluneta |
| 27 | Gestión del motor de arranque |
| 28 | Infotainment |
| 29 | Alimentación cámara de marcha atrás de la ayuda de aparcamiento y del sintonizador de TV |
| 30 | Infotainment |
| 31 | Infotainment |
| 32 | Cuadro de instrumentos |
| 33 | Retrovisor nterior con ajuste automático para posición antideslumbrante |
| 36 | Encendedor, toma de comente puesto de conducción/maletero |
| 37 | Toma de comente puesto de conducción/ parte trasera |
| 40 | Unidad de control del enganche para remolque |
| 41 | Unidad de control del enganche para remolque |
| 42 | Un dad de control del enganche para remolque |
| 43 | Sistema limpiafaros |
| 44 | Calefacción de la luneta trasera |
| 46 | Unidad de control del enganche para remolque |
| 47 | Unidad de control quattro |
| 48 | Unidad de control del portón del maletero de accionamiento automático |
| 49 | Bomba de combustible |
| 50 | Ventilador |
| 52 | BCM |
| 53 | Calefacción de las plazas del asiento, delante |
| S4 | Techo panorámico de cristal |
| 55 | Persianilla parasol en el techo panorámico de cristal |
| 56 | Unidad de control regulación de los amortiguadores |
Compartimiento del Motor

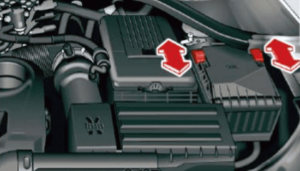

- Abra el capó.
- Para desbloquear la tapa de fusibles, desplace ambas correderas a izquierda y derecha hacia delante.
- Retire la tapa de los fusibles.

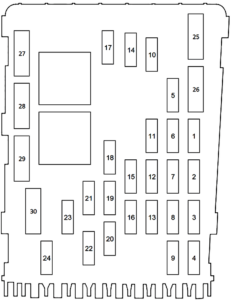

Diagrama de Fusibles
| N# | CONSUMIDOR |
|---|---|
| 1 | Alimentación, caja de cambios |
| 2 | ESC |
| 3 | Bocina |
| 4 | Convertidor CC-CC |
| 5 | BCM, módulo de datos de la batería |
| 6 | BCM derecha |
| 7 | Bomba del agua de lavado |
| 8 | BCM izquierda |
| 9 | Ajuste de los asientos apoyo lumbar |
| 10 | Unidad de control del tiempo de precalentamiento, bomba de combustible, sonda lambda |
| 11 | Palanca de la columna de dirección, mandos del volante multifunción |
| 12 | Adaptador para teléfono móvil |
| 13 | Unidad de control del motor |
| 14 | Unidad de control del motor |
| 15 | Gateway |
| 16 | Sonda lambda, bomba de combustible, alimentación AdBlue, componentes del motor |
| 17 | Bobinas de encendida, componentes del motor |
| 18 | Sonda lambda, unidad de control bomba de combustible, unidad de control AdBlue |
| 19 | Amplificador de sonido, convertidor CC-CC |
| 20 | Sensor del pedal del embrague, sensor de la luz de freno |
| 21 | AdBlue (motor Diesel) |
| 22 | Umpiaparabrisas |
| 23 | Bomba de recirculación de agua, calefactor adicional, ventilador del radiador, bobinas del relé bomba de combustible, componentes del motor |
| 24 | Bomba de combustible, bobinas de encendido, componentes del motor |
| 25 | Unidad de control del lado del conductor (cierre centralizado, elevalunas) |
| 26 | Unidad de control del lado del acompañante (cierre centralizado, elevalunas) |
| 27 | Alimentación borne 15 |
| 28 | Unidad de control bujías de precalentamiento, bobinas de encendida |
| 29 | Reglaje eléctrico del asiento |
| 30 | ESC |
