Diagrama de fusibles Audi A8 / S8 (2010-2014)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A8 / S8 (D4/4H) (años del modelo 2009, 2010, 2011, 2012, 2013, 2014).
Compartimiento de pasajeros

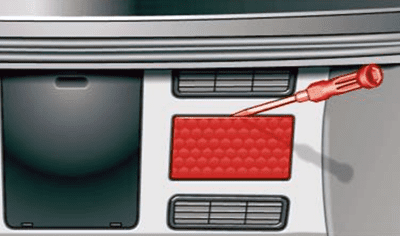

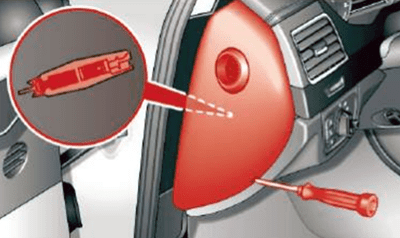

Los fusibles se encuentran en la parte frontal del puesto de conducción – a izquierda y derecha.

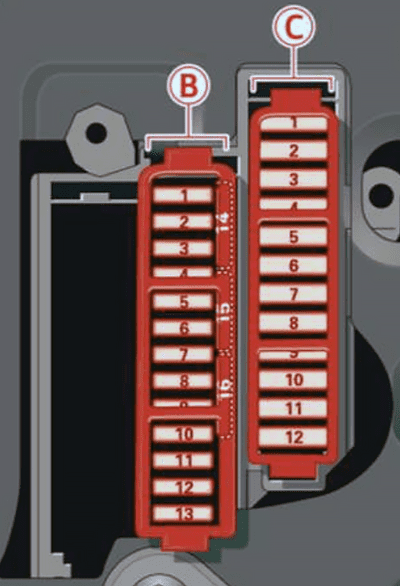

Lado del conductor
| № | Consumidor | Amp. |
|---|---|---|
| 1 | Conmutador de las luces | 5A |
| 2 | Bobina de arranque de emergencia (identificación del conductor) | 5A |
| 3 | Unidad de control de la puerta del lado del conductor, detrás | 7,5A |
| 4 | Head-up Display | 5A |
| 5 | Bocina | 15A |
| 6 | Iluminación interior (revestimiento del techo) | 7,5A |
| 8 | Palanca de la columna de dirección, mandos del volante multifunción, calefacción del volante | 10A/5A |
| 9 | Electrónica de potencia y control (propulsión híbrida) | 5A |
| 10 | Bloqueo eléctrico de la dirección | 5A |
| 11 | Unidad de control de la puerta del lado del conductor, delante | 7,5A |
| 12 | Enchufe para diagnóstico, fotosensor /sensor de lluvia | 10A |
| 13 | Receptor por control remoto de la calefacción independiente | 5A |
| 14 | Ajuste eléctrico de la columna de dirección | 25A |
| 15 | Servotronic, compresor del climatizador | 20A |
| 16 | Servofreno o bomba de vacío (propulsión híbrida) | 15A/25A |
| 1 | Calefacción del asiento, delante | 30A |
| 2 | Limpiaparabrisas | 30A |
| 3 | Iluminación exterior, delante | 30A |
| 4 | Techo corredizo / deflector | 20A |
| 5 | Elevalunas del lado del conductor, delante | 30A |
| 6 | Asiento del lado del conductor, delante (neumática) | 7,5A |
| 7 | Techo panorámico de cristal | 20A |
| 8 | Dirección dinámica | 35A |
| 9 | Iluminación exterior, delante | 30A |
| 10 | Limpiaparabrisas/Limpiafaros | 35A |
| 11 | Elevalunas del lado del conductor, detrás | 30A |
| 12 | Techo panorámico de cristal | 40A |

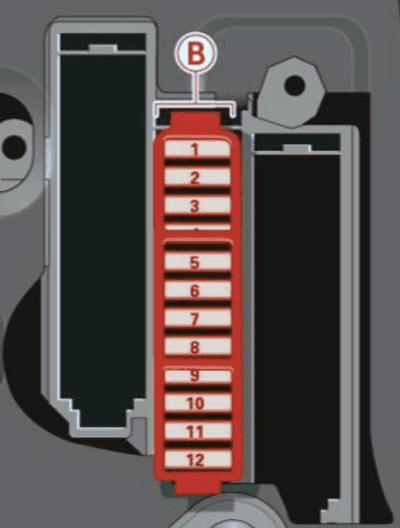

Lado del acompañante
| № | Consumidor | Amp. |
|---|---|---|
| 1 | Alarma antirrobo | 5A |
| 2 | Unidad de control del cambio | 15A |
| 3 | Ventilador de climatización delante | 40A |
| 4 | Alimentación del motor | 35A |
| 5 | Unidad de control de la calefacción independiente | 30A |
| 6 | Unidad de control del motor | 5A |
| 7 | Unidad de control de la puerta del lado del acompañante, delante | 7,5A |
| 8 | Elevalunas del lado del acompañante, delante | 30A |
| 9 | Unidad de control ESC | 10A |
| 10 | Unidad de control ESC | 25A |
| 11 | Elevalunas lado del acompañante, detrás | 30A |
| 12 | Asiento del lado del acompañante, delante (neumática) | 7,5A |
| № | Consumidor | Amp. |
|---|---|---|
| 1 | Alarma antirrobo | 5A |
| 2 | Unidad de control del cambio | 15A |
| 3 | Ventilador de climatización delante | 40A |
| 4 | Alimentación del motor | 35A |
| 5 | Unidad de control de la calefacción independiente | 30A |
| 6 | Unidad de control del motor | 5A |
| 7 | Unidad de control de la puerta del lado del acompañante, delante | 7,5A |
| 8 | Elevalunas del lado del acompañante, delante | 30A |
| 9 | Unidad de control ESC | 10A |
| 10 | Unidad de control ESC | 25A |
| 11 | Elevalunas lado del acompañante, detrás | 30A |
| 12 | Asiento del lado del acompañante, delante (neumática) | 7,5A |
Compartimento del maletero
Los fusibles se encuentran en el maletero, detrás del revestimiento del asiento trasero.

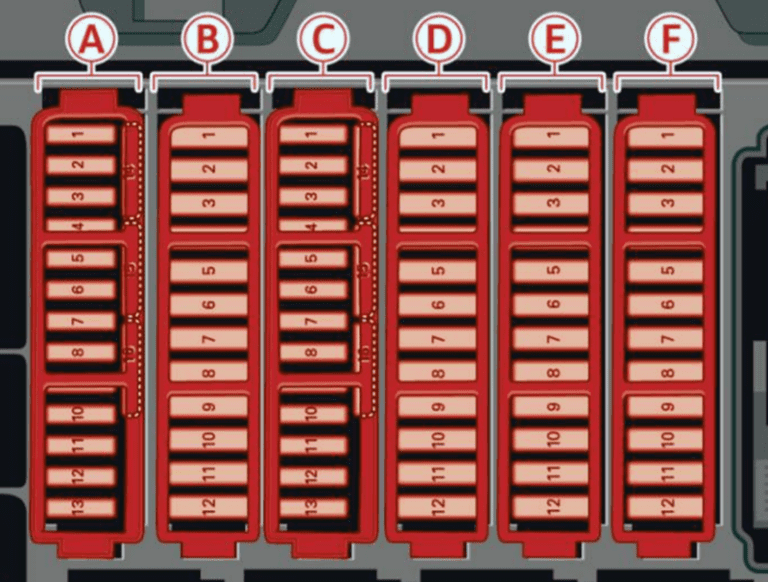

Diagrama de fusibles
| № | Consumidor | Amp. |
|---|---|---|
| 1 | Tecla ESC, data logger, enchufe para diagnóstico, BCM – 1, luz adaptativa | 5A |
| 2 | Gateway de interconexión | 5A |
| 3 | adaptive air suspension | 5A |
| 4 | Ayuda de aparcamiento | 5A |
| 5 | Palanca de la columna de dirección | 5A |
| 6 | Sensor del sistema de regulación del tren de rodaje | 5A |
| 7 | Tensores del cinturón, unidad de control del airbag | 5A |
| 8 | Eyectores de lavado térmicos, HomeLink (mando para la puerta del garaje), unidad de control del asistente de visión nocturna, diferencial deportivo, ionizador | 5A |
| 9 | Unidad de control del freno de estacionamiento | 5A |
| 10 | Sistema de asistencia en arrancada, calefacción asiento trasero, unidad de control del enganche para remolque, minibar, retrovisor interior | 5A |
| 11 | Dirección electromecánica | 5A |
| 12 | Palanca selectora, tensión para BCM-2 | 5A |
| 13 | Side assist | 5A |
| 14 | Unidad de control del motor | 5A |
| 15 | Motor de arranque | 40A |
| 16 | Faro izquierdo (faro con adaptive light)/regulación del alcance de las luces | 10A/5A |
| 1 | Tensor del cinturón reversible, izquierda | 25A |
| 2 | Tensor del cinturón reversible, derecha | 25A |
| 3 | Diagnóstico motor de arranque, convertidor CC-CC (en sistema Start-Stop) | 5A |
| 4 | Convertidor CC-CC (en sistema Start-Stop) o ESC (propulsión híbrida) | 7,5A/5A |
| 5 | Procesamiento de imagen | 7,5A |
| 6 | Faro derecho (faro con adaptive light) | 10A |
| 7 | Unidad de control del ESC o compresor eléctrico (propulsión híbrida) | 5A |
| 8 | Actuador de sonido, unidad de control AEM/calefacción de la carcasa del cigüeñal o relé para desconexión de emergencia (propulsión híbrida) | 7,5A |
| 9 | Adaptive cruise control | 10A |
| 10 | Unidad de control del cambio o electrónica de potencia y control (propulsión híbrida) | 5A |
| 11 | Sensores del climatizador | 5A |
| 1 | Freno de estacionamiento | 5A |
| 2 | Sensor del sistema de regulación del tren de rodaje | 5A |
| 3 | Panel de mandos del infotainment, detrás | 5A |
| 5 | Panel de mandos del climatizador, delantero | 15A |
| 6 | Panel del climatizador en la parte trasera | 10A |
| 7 | Gateway de interconexión | 5A |
| 8 | Minibar | 15A |
| 9 | Interfaz para funciones especiales | 5A |
| 10 | Amplificador de antena para móvil, adaptador para móvil, inalámbrico Bluetooth, lector de tarjeta con chip (sólo en las versiones para algunos países) | 5A |
| 11 | Unidad de control AEM | 15A |
| 12 | Palanca selectora | 10A |
| 13 | Iluminación ambiental | 10A |
| 14 | Iluminación exterior, detrás | 20A |
| 15 | Bomba de combustible | 25A |
| 16 | Freno de estacionamiento | 30A |
| 1 | Apertura del portón del maletero mediante gestos o adaptive cruise control (propulsión híbrida) | 5A/10A |
| 2 | Tomas de corriente maletero | 20A |
| 3 | Tomas de corriente, detrás | 20A |
| 4 | Encendedor, delante | 20A |
| 5 | adaptive air suspension | 15A |
| 6 | Toma de corriente de 110V/115V/230V o bien toma de corriente de 230V (propulsión híbrida) | 25A/15A |
| 7 | Freno de estacionamiento | 30A |
| 8 | Calefacción del asiento, detrás | 25A |
| 9 | Iluminación exterior, detrás | 20A |
| 10 | Ventilador de climatización, detrás | 20A |
| 11 | Persianilla trasera, cierre asistido, cerradura del portón del maletero, llave de confort, tapa del depósito | 20A |
| 12 | Unidad de control del portón del maletero | 30A |
| 1 | Teclas ajuste del asiento, parte trasera | 5A |
| 2 | Cable de carga del enganche para remolque | 15A |
| 3 | Plaza lateral izquierda del asiento trasero (neumática) | 7,5A |
| 4 | Enganche para remolque (motor de pivotación) | 30A |
| 5 | Unidad de control del enganche para remolque | 25A |
| 6 | Asiento trasero izquierdo | 30A |
| 7 | Asiento trasero derecho | 30A |
| 8 | Unidad de control del enganche para remolque | 25A |
| 9 | Unidad de control del enganche para remolque | 15A |
| 10 | Plaza lateral derecha del asiento trasero (neumática) | 7,5A |
| 11 | Batería de propulsión (propulsión híbrida) | 15A |
| 12 | Relé para liberación de ventiladores (propulsión híbrida) | 35A |
| 1 | Sistema Start-Stop, módulo receptor radio/amplificador de sonido | 30A |
| 2 | Amplificador de sonido | 30A |
| 3 | Sistema Start-Stop, Rear Seat Entertainment, módulo receptor radio/amplificador de sonido | 7,5A |
| 4 | Unidad de control del sistema de control de la presión de los neumáticos (propulsión híbrida) | 5A |
| 5 | Retrovisor interior con ajuste automático para posición antideslumbrante (con sistema Start-Stop) o Rear View (propulsión híbrida) | 5A |
| 6 | Cambiador de DVDs (guantera) | 5A |
| 7 | Sintonizador de TV | 5A |
| 8 | Unidad de manejo/Unidades lectoras del infotainment | 7,5A |
| 9 | Cuadro de instrumentos, reloj analógico | 5A |
| 10 | Pantalla del infotainment | 5A |
| 11 | Módulo receptor radio | 7,5A |
| 12 | Cámara de marcha atrás, cámaras para el entorno (ayuda de aparcamiento) | 5A |
