Diagrama de fusibles Audi A5 / S5 (2012-2016)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A5 / S5 (años del modelo 2011, 2012, 2013, 2014, 2015, 2016).

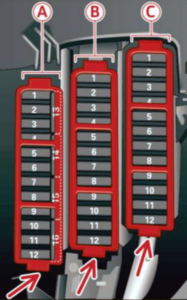

Compartimiento de pasajeros

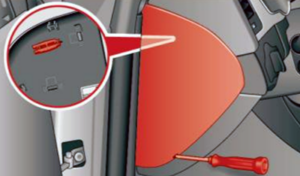

Los fusibles se encuentran en la parte frontal del puesto de conducción, a izquierda y derecha.
Lado del conductor
| № | Consumidor | Amp. |
|---|---|---|
| 1 | Dirección dinámica | 5A |
| 2 | Unidad de control ESC | 5A |
| 3 | Sensor de presión climatizador, freno de estacionamiento, mando para abrir la puerta del garaje, calefacción de los asientos traseros, retrovisor interior con ajuste automático para posición antideslumbrante, sensor de la calidad de aire/sensor del aire exterior | 5A |
| 4 | Cámara LDW | 10A |
| 5 | Actor de sonido/Sistema de escape de sonido | 5A/15A |
| 6 | Regulación del alcance de las luces/Luz de curva | 5A/7,5A |
| 7 | Faros (luz de curva) | 7,5A |
| 8 | Unidades de control (freno de estacionamiento, amortiguadores, quattro-Sport, enganche para remolque), convertidor CC-CC | 5A |
| 9 | adaptive cruise control | 5A/7,5A |
| 10 | Panel de mando del cambio / sensor del embrague | 5A |
| 11 | Audi side assist | 5A |
| 12 | Regulación del alcance de las luces, ayuda de aparcamiento | 5A |
| 13 | Airbag | 5A |
| 14 | Limpialuneta (Avant) | 15A |
| 15 | Fusible previo (tablero de instrumentos) | 10A |
| 16 | Fusible previo borne 15 (conjunto del motor) | 40A |
| 2 | Sensor de la luz de freno | 5A |
| 3 | Bomba de combustible | 25A |
| 4 | Alimentación bombas SCR/sensor del embrague | 5A |
| 5 | Calefacción del asiento izquierdo (climatización del asiento)/Calefacción del asiento izquierdo y derecho | 15A/30A |
| 6 | ESC | 5A |
| 7 | Bocina | 15A |
| 8 | Puerta delantera izquierda (elevalunas, cierre centralizado, retrovisores, conmutadores, iluminación) | 30A |
| 9 | Motor del limpiaparabrisas | 30A |
| 10 | ESC | 25A |
| 11 | De dos puertas: elevalunas trasero izquierdo, de cuatro puertas: puerta trasera izquierda (elevalunas, cierre centralizado, conmutadores, iluminación) | 30A |
| 12 | Sensor de lluvia y fotosensor | 5A |
| 3 | Apoyo lumbar | 10A |
| 4 | Dirección dinámica | 35A |
| 6 | Sistema lavacristales, lavafaros | 35A |
| 7 | Unidad de control 1 red de a bordo | 20A |
| 8 | Unidad de control 1 red de a bordo | 30A |
| 9 | Techo corredizo | 20A |
| 10 | Unidad de control 1 red de a bordo | 30A |
| 11 | Motor de la persianilla parasol | 20A |
| 12 | Alarma antirrobo | 5A |

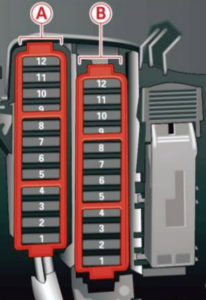

Lado del acompañante
| № | Consumidor | Amp. |
|---|---|---|
| 5 | Módulo de conmutadores en la columna de dirección | 5A |
| 6 | Control electrónico de estabilización | 5A |
| 7 | Conector de diagnóstico borne 15 | 5A |
| 8 | Gateway (interfaz de diagnóstico para bus de datos) | 5A |
| 9 | Calefactor adicional (Diesel) | 5A |
| 1 | Lector de CDs | 5A |
| 2 | Panel de mandos del Audi drive select | 5A |
| 3 | MMI/Radio | 5A/20A |
| 4 | Cuadro de instrumentos | 5A |
| 5 | Gateway (unidad de control para el cuadro de instrumentos) | 5A |
| 6 | Cerradura de encendido | 5A |
| 7 | Conmutador giratorio de las luces | 5A |
| 8 | Climatizador ventilador | 40A |
| 9 | Bloqueo de la columna de dirección | 5A |
| 10 | Climatizador | 10A |
| 11 | Conector de diagnóstico borne 30 | 10A |
| 12 | Módulo de conmutadores en la columna de dirección | 5A |

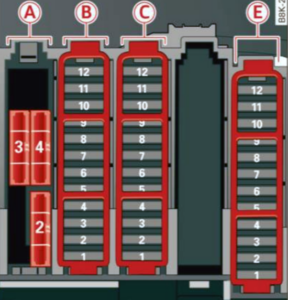

Compartimento del maletero

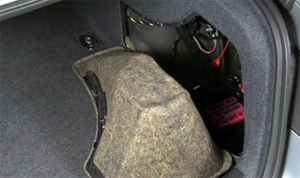

Los fusibles se encuentran tras el revestimiento lateral derecho del maletero.
Diagrama de fusibles
| № | Consumidor | Amp. |
|---|---|---|
| 1 | Unidad de control capota o unidad de control portón del maletero de mando eléctrico (Avant) | 10A/30A |
| 2 | Unidad de control remolque o spoiler trasero desplegable (RS 5) | 15A/30A |
| 3 | Unidad de control remolque | 20A |
| 4 | Unidad de control remolque | 20A |
| 5 | Freno de estacionamiento | 5A |
| 6 | Regulación electrónica de los amortiguadores | 15A |
| 7 | Freno de estacionamiento | 30A |
| 8 | Grupos ópticos traseros | 30A |
| 9 | quattro-Sport | 35A |
| 10 | Grupos ópticos traseros | 30A |
| 11 | Unidad de control de la red de a bordo | 20A |
| 12 | Borne 30 | 5A |
| 1 | Unidad de control del portón del maletero | 30A |
| 2 | Tomas de corriente de 12 V, encendedor | 20A |
| 3 | Convertidor CC-CC circuito 1 | 40A |
| 4 | Convertidor CC-CC canal 2, amplificador DSP, radio | 30A |
| 5 | Toma de corriente 115/230 V | 25A |
| 6 | Calefacción independiente | 30A |
| 7 | Freno de estacionamiento | 30A |
| 8 | Calefacción del asiento, detrás | 30A |
| 9 | Puerta delantera derecha (elevalunas, cierre centralizado, retrovisores, conmutadores, iluminación) | 30A |
| 10 | Receptor por control remoto de la calefacción estacionaria | 5A |
| 11 | De dos puertas: elevalunas trasero derecho, de cuatro puertas: puerta trasera derecha (elevalunas, cierre centralizado, conmutadores, iluminación) | 30A |
| 12 | Instalación para teléfono móvil | 5A |
| 1 | Calefacción del asiento delantero derecho (climatización del asiento) | 15A |
| 2 | Retrovisor interior con ajuste automático para posición antideslumbrante (sólo en Audi A5s con sistema Start-Stop) | 5A |
| 3 | Tablero de instrumentos borne 30 (sólo en Audi A5s con sistema Start-Stop) | 30A |
| 4 | MMI | 7,5A |
| 5 | Radio, sintonizador TV | 5A |
| 6 | Cámara de marcha atrás | 5A |
| 7 | Calefacción de la luneta trasera (Avant) | 5A |
| 8 | Rear Seat Entertainment | 5A |
| 11 | AdBlue-calefacción | 30A |
| 12 | AdBlue-calefacción-relé | 10A/15A |
Diagrama de fusibles Audi A5 / S5 (2017-2020)
Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A5 / S5 (años del modelo 2017, 2018, 2019, 2020).
Compartimiento de pasajeros

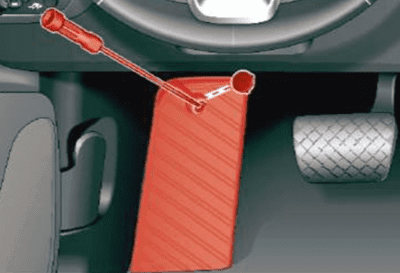

Espacio reposapiés del conductor
Los fusibles se encuentran en el espacio reposapiés debajo del reposapié (vehículos con volante a la izquierda).

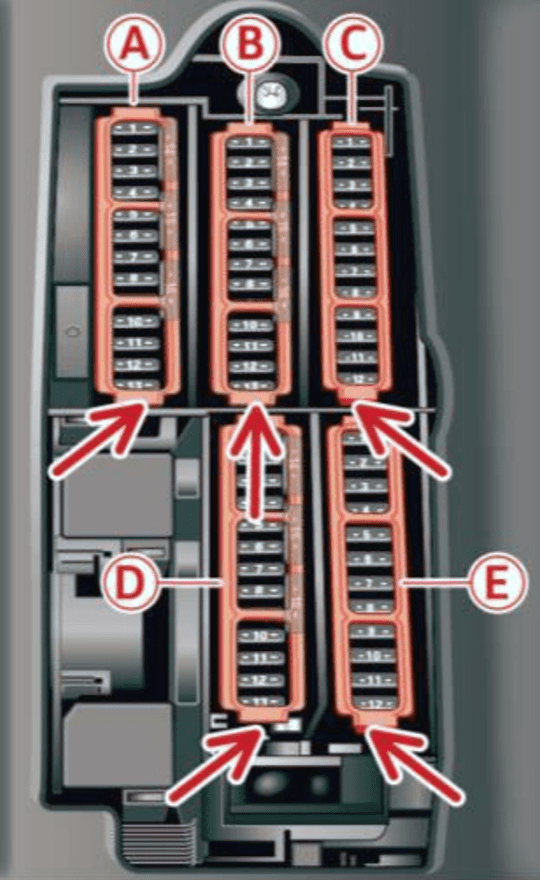

Diagrama de fusibles
| № | Consumidor |
|---|---|
| 2 | Medidor de la masa de aire, reglaje del árbol de levas, bomba del intercooler |
| 3 | Chapaletas de escape, inyectores, entrada en el radiador |
| 4 | Bomba de depresión, bomba de agua caliente, sensor de partículas, sensor de biodiesel |
| 5 | Sensor de la luz de freno |
| 6 | Válvulas del motor, reglaje del árbol de levas |
| 7 | Sondas lambda, medidor de la masa de aire |
| 8 | Bomba de agua, bomba de alta presión, válvula reguladora de alta presión, medidor de la masa de aire |
| 9 | Bomba de agua caliente |
| 10 | Sensor de la presión del aceite, sensor de la temperatura del aceite |
| 11 | Sensor de recorrido del embrague |
| 12 | Válvulas del motor |
| 13 | Ventilador del radiador |
| 14 | Inyectores |
| 15 | Bobinas de encendido |
| 16 | Bomba de combustible |
| 1 | Alarma antirrobo |
| 2 | Unidad de control del motor |
| 3 | Apoyo lumbar |
| 4 | Mando del cambio (cambio automático) |
| 5 | Bocina |
| 6 | Freno de estacionamiento |
| 7 | Unidad de control del gateway |
| 8 | Luz interior del techo |
| 10 | Unidad de control del airbag |
| 11 | Control electrónico de estabilización (ESC) |
| 12 | Enchufe para diagnóstico, fotosensor /sensor de lluvia |
| 13 | Climatizador |
| 14 | Unidad de control de la puerta delantera derecha |
| 15 | Compresor de climatización |
| 1 | Calefacción del asiento, delante |
| 2 | Limpiaparabrisas |
| 3 | Electrónica del faro izquierdo |
| 4 | Techo panorámico de cristal |
| 5 | Unidad de control de la puerta delantera izquierda |
| 6 | Tomas de corriente |
| 7 | Unidad de control de la puerta trasera derecha |
| 8 | Tracción total |
| 9 | Electrónica del faro derecho |
| 10 | Lavaparabrisas/lavafaros |
| 11 | Unidad de control de la puerta trasera izquierda |
| 12 | Calefacción independiente |
| 1 | Ventilación de los asientos, espejos retrovisores, climatizador, panel de mandos del climatizador trasero, calefacción del parabrisas, calefacción para el área de la cabeza, testigo de advertencia del airbag del acompañante |
| 2 | Gateway, climatizador |
| 3 | Actuador de sonido/Sistema de escape de sonorización |
| 4 | Sensor de recorrido del embrague |
| 5 | Arranque del motor |
| 7 | Puerto USB trasero |
| 8 | HomeLink |
| 9 | Adaptive cruise control |
| 11 | Videocámara |
| 12 | Faro Matrix LED/faro LED derecho |
| 13 | Faros Matrix LED/faro LED izquierdo |
| 16 | Rear Seat Entertainment |
| 1 | Bobinas de encendido |
| 2 | Válvulas depósito de gas natural |
| 4 | Rear Seat Entertainment |
| 5 | Soporte del motor |
| 6 | Cambio automático |
| 7 | Tablero de instrumentos |
| 8 | Climatizador (ventilador) |
| 10 | Dirección dinámica |
| 11 | Arranque del motor |

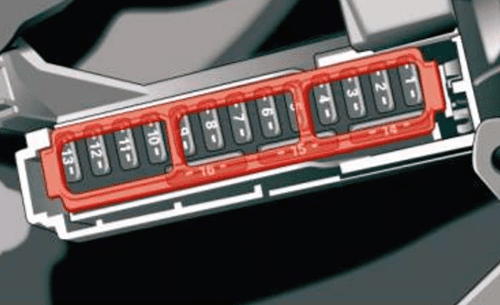

Puesto de conducción, lado del conductor

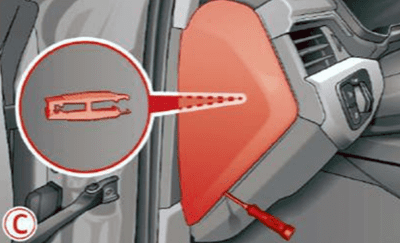

Hay más fusibles en la parte frontal del puesto de conducción (lado del conductor).
Diagrama de fusibles
| № | Consumidor |
|---|---|
| 2 | Teléfono |
| 4 | Head-up Display |
| 5 | Audi music interface, puerto USB |
| 6 | Panel de mandos del climatizador, delante |
| 7 | Bloqueo de la columna de dirección |
| 8 | Pantalla del infotainment |
| 9 | Cuadro de instrumentos |
| 10 | Panel de mandos del infotainment |
| 11 | Mando de las luces |
| 12 | Electrónica de la columna de dirección |
| 14 | Infotainment |
| 16 | Calefacción en el volante |

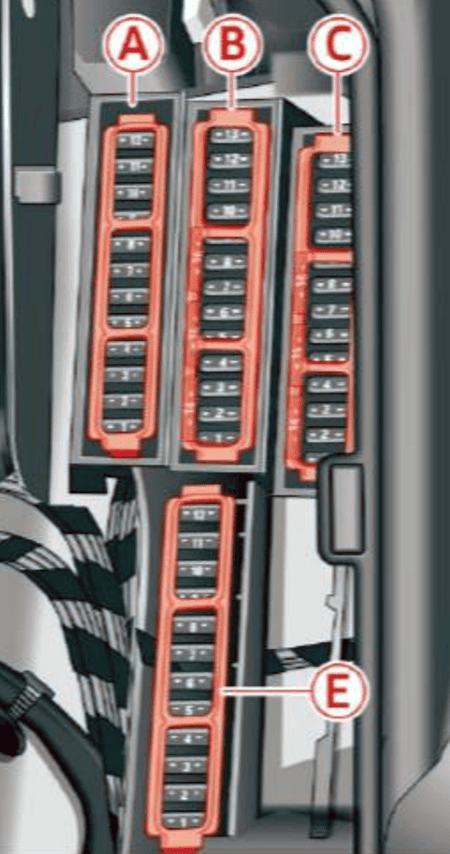

Compartimento del maletero

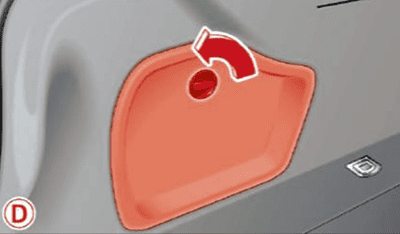

Los fusibles se encuentran debajo de la cubierta izquierda en el maletero.
Diagrama de fusibles
| № | Consumidor |
|---|---|
| 2 | Calefacción del parabrisas |
| 3 | Calefacción del parabrisas |
| 5 | Regulación de los amortiguadores |
| 6 | Cambio automático |
| 7 | Calefacción de la luneta trasera |
| 8 | Calefacción del asiento, detrás |
| 9 | Grupos ópticos traseros |
| 10 | Tensor del cinturón, izquierda |
| 11 | Cierre centralizado |
| 12 | Portón eléctrico del maletero, calefacción para el área de la cabeza (izquierda) |
| 1-18 | Sin ocupar |
| 2 | Teléfono, micrófono de cinturón |
| 3 | Apoyo lumbar |
| 4 | Audi side assist |
| 5 | Rear Seat Entertainment |
| 6 | Sensores ultrasónicos |
| 8 | Receptor por control remoto de la calefacción independiente |
| 9 | Unidad de control de la capota |
| 10 | Sintonizador de TV |
| 11 | Batería de 12 voltios |
| 12 | HomeLink |
| 13 | Cámara de marcha atrás, cámaras para el entorno |
| 14 | Grupos ópticos traseros (derecha) |
| 16 | Tensor del cinturón, derecha |
| 1 | Calefacción para el área de la cabeza, derecha |
| 2 | Amplificador |
| 3 | Calefacción AdBlue |
| 4 | Unidad de control de la capota |
| 5 | Dispositivo para remolque (luz derecha) |
| 7 | Dispositivo para remolque |
| 8 | Dispositivo para remolque (luz izquierda) |
| 9 | Dispositivo para remolque (toma de corriente) |
| 10 | Diferencial deportivo |
| 11 | Calefacción AdBlue |
