Diagrama de fusibles Audi A1 (2011-2018)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Audi A1 (8X) (años del modelo 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).

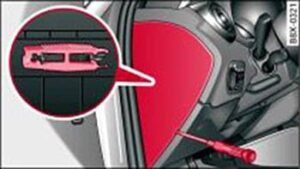

Ubicación de las cajas de fusibles

Los fusibles se encuentran en la parte delantera izquierda y derecha del puesto de conducción.

Diagramas de fusibles

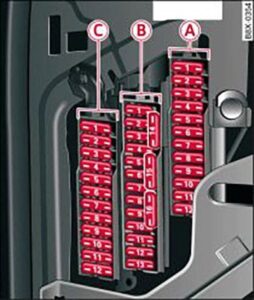

Lado del conductor

N# Consumidor Amp.
Portafusibles -A- (negro)
1 MMI, radio, amplificador DSP 30A
2 Ventilador 40A
3 Toma de corriente, encendedor 20A
4 Unidad de control remolque 15A
5 Gateway 5A
6 Unidad de control de la puerta, lado del acompañante 30A
7 Unidad de control de la puerta, lado del conductor 30A
8 Calefacción de la luneta trasera 30A
9 Programa electrónico de estabilización 25A
10 Body Control Modul (BCM) 20A
11 Claxon 15A
12 Body Control Modul (BCM) (iluminación izquierda) 30A
Portafusibles -B- (marrón)
1 Alarma antirrobo 5A
2 Unidad de control del motor y relé principal 5A/7,5A
3 Body Control Modul (BCM) 5A
4 Programa electrónico de estabilización 5A
5 Ventilador del radiador 5A
6 Sensor de luz y lluvia, instalación para teléfono móvil, iluminación interior, luces de lectura 5A
7 Bomba de combustible (gasolina/Diesel) 15A/20A
8 Bomba de agua 10A
9 Módulo de conmutadores en la columna de dirección 5A
10 Conmutador giratorio de las luces 5A
11 Climatizador, cierre centralizado (lado del acompañante) 10A
12 Cierre centralizado (lado del conductor) 10A
13 Body Control Modul (BCM) 10A
14 Ventilador del radiador 20A
15 Body Control Modul (BCM) (iluminación derecha) 30A
16 Limpiaparabrisas 20A
Portafusibles -C- (rojo)
1 Unidad de control del tiempo de precalentamiento (motor Diesel) / bomba de depresión (motor de gasolina) 5A/20A
2 Sondas lambda, componente del motor 10A
3 Componentes del motor (motor Diesel) / válvula dosificadora (motor de gasolina) 5A/15A
4 Unidad de control del motor (motor de gasolina/motor Diesel), conmutador de la luz de freno, conmutador del pedal del embrague 15A/30A
5 Bomba de alta presión (motor Diesel) / bobina de encendido, bujías de encendido (motor de gasolina) 15A/20A
6 Ventilador del radiador, componentes del motor 10A
7 Lector infotainment 5A
8 Radio, sintonizador TV, lector de tarjetas 5A
9 Cuadro de instrumentos 5A
10 Alimentación borne 15 5A
11 MMI, radio 7,5A/15A
12 La pantalla del MMI 5A

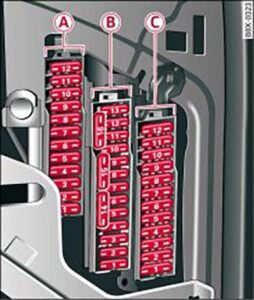

Lado del acompañante

N# Consumidor Amp.
Portafusibles -A- (negro)
1 Bloqueo de la columna de dirección 7,5A
2 Unidad de control remolque 20A
3 Unidad de control remolque 20A
4 Unidad de control del cambio 30A
5 Sistema limpiafaros 30A
6 Interfaz, funciones especiales 5A
7 Acceso de confort 7,5A
8 Unidad de control del cambio 15A
9 Techo panorámico de cristal 20A
10 Panel de mando del cambio automático 7,5A
Portafusibles -B- (marrón)
1 Unidad de control del cambio, panel de mando del cambio automático 5A
2 Climatizador, retrovisor interior con ajuste automático para posición antideslumbrante, sistema de asistencia para luz de carretera 10A
3 Gateway 5A
4 Mando de la calefacción 5A
5 Conmutador giratorio de las luces, convertidor CC/CC, borne 15, faro halógeno (izquierda, derecha) 7,5A
6 Conmutador giratorio de las luces 5A
7 Programa electrónico de estabilización 5A
8 Eyectores de lavado térmicos, unidad de control para remolque, módulos de conmutadores 5A
9 Dirección 5A
10 Unidad de control de la bomba de combustible (motor de gasolina) / componentes del motor (motor Diesel) 5A/7,5A
11 Airbag 5A
12 Ayuda de aparcamiento 5A
13 Unidad de control bixenón 5A
14 Calefacción de los asientos 30A
15 Limpialuneta 10A
16 Unidad de control del motor 5A
Portafusibles -C- (rojo)
1 Ayuda eléctrica/mecánica para la conducción 5A
5 Toma de corriente autoescuela 10A
6 Autoescuela 5A
10 Ayuda eléctrica para la conducción 10A
