Mantenimiento Fusbiles Chrysler / Jeep PT Cruiser

Diagrama de fusibles Chrysler PT Cruiser (2006-2010)

Ubicación de las cajas, diagramas de los bloques de fusibles eléctricos del Chrysler PT Cruiser (años del modelo 2006, 2007, 2008, 2009, 2010).

Módulo de alimentación integrada (IPM)

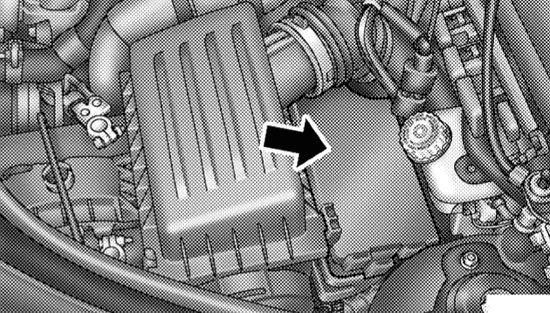

El Módulo de alimentación integrada está situado en el compartimento del motor, cerca de la batería. Este centro contiene maxifusibles, minifusibles y relés. Hay una etiqueta impresa en el interior de la cubierta que identifica cada uno de los componentes.

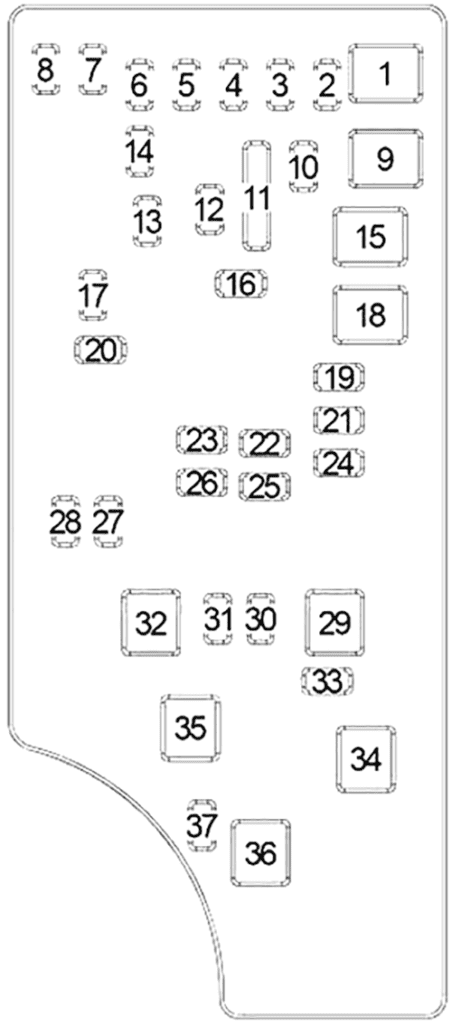

Diagrama de fusibles

№ Maxifusible Minifusible Descripción
1 40A Verde   Alimentación de capota servoasistida – Convertible solamente
2   20A Amarillo Alimentación de ECU de AWD – Si está equipado
3   10A Rojo Alimentación de conmutador de freno de CHMSL
4   10A Rojo Alimentación de interruptor de encendido/OCM
5   20A Amarillo Arrastre de remolque
6   10A Rojo Conm. IOD/ Espej. autom./ Receptor vía satélite /Manos libres – Si está equipado
7   30A Verde Detección de IOD 1
8   30A Verde Detección de IOD 2
9 40A Verde   Asientos servo-asistidos
10   20A Amarillo Alimentación de CCN y bloqueos automáticos
11   15A Azul claro Toma de corriente
12   20A Amarillo No se utiliza
13   20A Amarillo Salida de RUN/ ACC de alim. RR
14   10A Rojo IOD CCN/ Iluminación interior
15 50A Rojo   Alimentación de batería de relé de ventilador de rad.
16   15A Azul claro ACC/RUN de ene. Ene. de cigar./Techo solar
17   10A Rojo Mód. RKE de alim. IOD/WCM/ Mód de control de dirección
18 40A Verde   Alimentación de contacto de relé de ASD
19   20A Amarillo Amp. de radio
20   15A Azul claro Alimentación de IOD Radio
21   10A Rojo Alimentación de IOD Mód. de intrus./Sirena/Luz de cortesía izquierda
22   10A Rojo RUN de ENC. Hvac/Sensor de brújula
23   15A Azul claro Condensador de encendido/ Bobina de encendido
24   25A Natural Alimentación de techo solar auto.
25   10A Rojo Motor de espejo eléctrico
26   15A Azul claro Inyector/Sensor de flujo de aire
27   10A Rojo RUN solamente de ENC. Alimentación de ORC
28   10A Rojo RUN de ENC. Alimentación de ORC/OCM
29     VACIO
30   20A Amarillo Asientos térmicos
31   10A Rojo Control de relé de lavafaros
32 30A Azul   Módulo de control de velocidad
33   10A Rojo MOD ABS/ Co-nect. de enlace de datos/PCM
34 30A Azul   Alimentación de válvulas de ABS
35 40A Verde   Alimentación de bomba de ABS
36 30A Azul   Alimentación de contacto de relé de lavafaros – Si está equipado
37   25A Natural Repuesto
