Mantenimiento electrico: Luces y cambio pila de mando Mercedes Clase B


Sustitución de pilas.

Indicaciones

Encargue preferiblemente la situación de las pilas en un taller especializado, por ejemplo un taller de servicio oficial Mercedes.

Llave

Control del estado de carga de pilas.

Pulse la tecla candado o candado, las baterías funcionan si se ilumina brevemente el testigo de control del estado de carga de las pilas.

Desmontaje y montaje de las pilas

Precisa dos pilas tipo botón de CR 2025 de 3 voltios.

Retire la llave de emergencia de la llave.

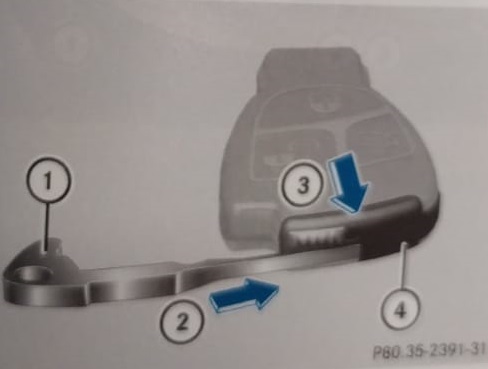

Presione la corredura de desenclavamiento gris en la abertura con la llave de emergencia 1 en la dirección indicada por la flecha 2. El compartimiento de las pilas 4 se desbloquea.

Extraiga de la llave el compartimiento de las pilas 4 en la dirección indicada por la flecha 3.


Sustitución de Bombillas

  • Saque las pilas agotadas 1 del compartimiento de las pilas.

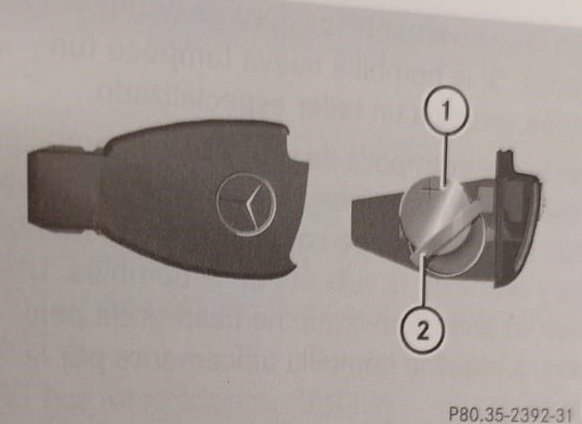

  • Coloque las pilas nuevas en el polo positivo hacia arriba debajo del resorte de contacto 2. Para ello, utilice un trapo que no desprenda pelusas.
  • Introduzca el compartimiento de las pilas de nuevo en la carcasa de la llave hasta que quede enclavado.
  • Compruebe el funcionamiento de todas las teclas de la llave en el vehículo.

Indicaciones sobre la sustitución de bombillas.

Si necesita ayuda para sustituir las bombillas diríjase a un taller especializado cuyo personal posea las herramientas y los conocimientos técnicos necesarios para efectuar dicho trabajado. Mercedes – Benz. le recomienda al respecto un taller de servicio oficial Mercedes – Benz. La realización de los trabajos de mantenimiento en un taller especializado es imprescindible, especialmente en el caso de que se vayan a efectuar trabajos relevantes desde el punto de vista de la seguridad y en sistemas que incidan en la seguridad del vehículo.

Las bombillas y las luces son componentes esenciales para la seguridad del vehiculó. Por ello, asegúrese de que funcionen siempre correctamente. Encargue regularmente la comprobación del enfoque de los faros.

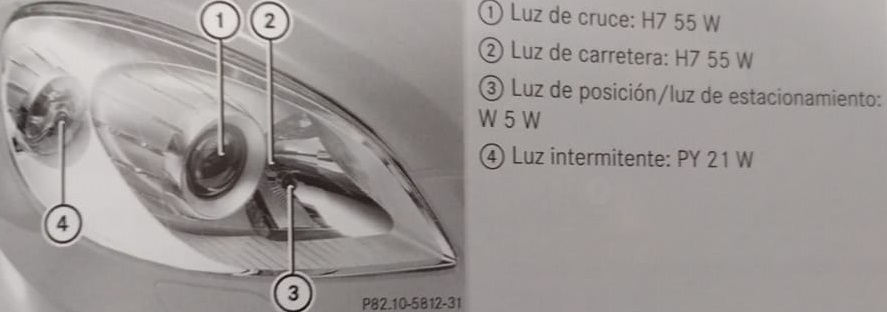

Puede sustituir las siguientes bombillas:

Faros halógenos:

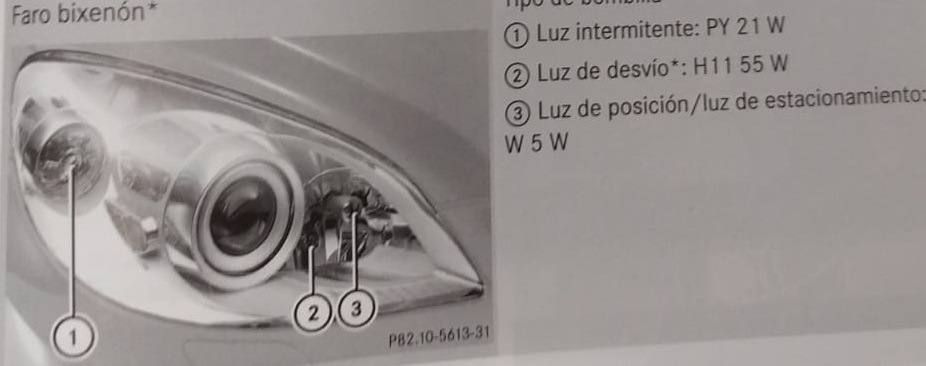

Faros bixenón:

Luz trasera:

Iluminación de la matricula:

Sustitución de las bombillas delanteras

Luz de cruce (Faros halógenos)

– Desconecte el alumbrado del vehículo. Abra el capo del motor.

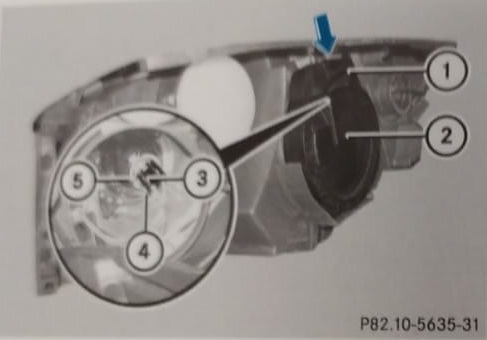

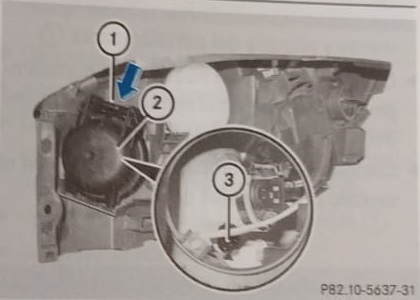

– Presione el resalte de sujeción 1 hacia abajo y retire de la carcasa 2.

– Desenchufe el conector 3 de la bombilla 5.

– Desenganche el resorte de seguridad, retire la bombilla 5.

– Coloque la bombilla nueva de modo que quede apoyada de forma plana.

– Enganche el resorte de seguridad

– Inserte el conector 3 en la bombilla.

– Inserte por su parte inferior la tapa de la carcasa 2 y desplácela hacia arriba que se enclave.

Luz de carretera (faros halógenos) de desvió (faros de bixenón)

Debe desmontar el deposito de liquido limpia cristales del compartimiento de modo para poder cambiar las bombillas de lado izquierdo de la luz de carretea.

– Desconecte el alumbrado del vehículo.

– Abra el capo del motor.

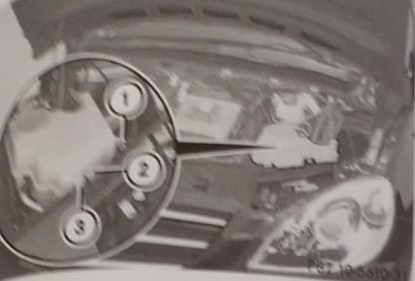

– Luz de carretera (faros halógenos): gire el tornillo de fijación 1 en sentido contrario al de las agujas del reloj.

– Luz de carretera (faros halógenos): retire el deposito de liquido limpiacristales 2 de la fijación 3.

-Luz de carretera (faros halógenos): coloque a un lado el deposito de liquido limpiacristales 2 sin desempalmar las tuberías ni los tubos flexibles. Asegúrese de que no se derrame el liquido limpiacristales .

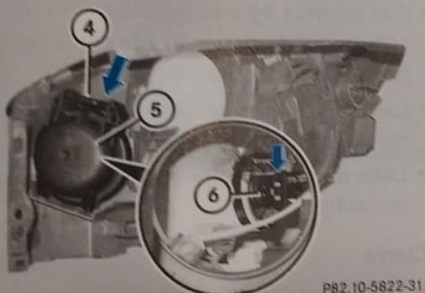

-Presione hacia abajo el resalte de sujetacion 4 y retire la tapa de la carcasa 5.

-Presione el portalámparas 6 en la dirección indicada por la flecha hasta que se desenclave y retírelo.

-Extraiga la bombilla del portalámparas 6. coloque la bombilla nueva en el porta maleteras 6.

-Coloque el portalámparas 6 y girelo en sentido contrario al de las agujas del reloj hasta que se enclave.

-Inserte por su parte inferior la tapa de la carcasa 5 y desplácela hacia arriba hasta que se enclave.

-Luz de carretera (faros halógenos): introduzca el deposito de liquido limpiacristales 2 con el resalte de sujeción inferior en el manguito de goma del larguero y en la fijación 3.

-Luz de carretera (faros halógenas): gire el tornillo de fijación 1 en el sentido de las agujas del reloj.

Luz de posición / luz de estacionamiento.

-Desconecte el alumbrado del vehículo.

-Abra el capo del motor.

-Presione el resalte de sujeción 1 hacia abajo y retire la tapa de la carcasa 2.

-Coloque el portalámparas 3.

-Extraiga la bombilla del portalámparas 3.

-Coloque la bombilla nueva en el portalámparas 3.

-Coloque el portalámparas 3.

-Inserte por su parte inferior la tapa de la carcasa 2 y desplácela hacia arriba hasta que se enclave.

Intermitentes

-Desconecte el alumbrado del vehículo.

– Abra el capo del motor.

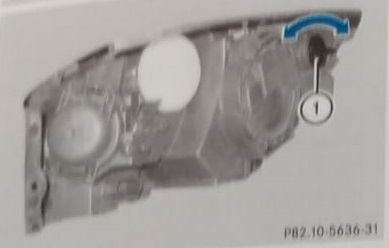

-Gire el portamaletas 1 en sentido contrario al de las agujas del reloj y retírelo.

-Gire la bombilla en sentido contrario al de las agujas del reloj presionándola ligeramente y sáquela del portalámparas.

-Coloque la bombilla nueva en el portalámparas 1 y gírela en el sentido de las agujas del reloj presionándola ligeramente.

-Coloque el portalámparas 1 y gírelo en el sentido de las agujas del reloj.

Sustitución de las bombillas traseras.

Apertura y cierre del revestimiento lateral.

Antes de sustituir las bombillas de las luces traseras, debe abrir el revestimiento lateral del compartimiento de carga.

Revestimiento lateral izquierdo



Revestimiento lateral derecho

Apertura:

– Gire el botón de desenclavamiento 1 90 grados en la direcion indicada por las flechas y extraiga el revestimiento lateral 2.

Lado izquierdo: retire el botiquín de primeros auxilios.

Lado derecho: retire el compartimiento portaobjetos.

Cierre:

– Lado izquierdo: cloque el botiquín de primeros auxilios.

– Lado derecho: coloque el compartimiento portaobjetos.

– Coloque el revestimiento lateral 2 y gire el botón de desenclavamiento 1 90 grados en dirección contraria a la indicada por la flecha.

Sustitución de las escobillas limpiaparabrisas.

Instrucción de las luces traseras.

– Desconecte el alumbrado del vehículo.

– Abra el compartimiento de carga.

– Abra el revestimiento lateral.

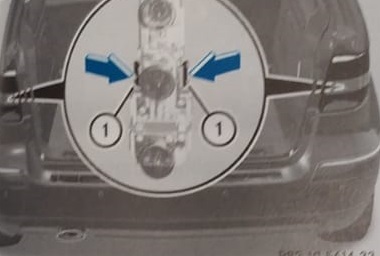

– Presione las pestañas  de fijación 1 simultáneamente en la dirección indicada por la flecha y retire el portamaletas.

Portalámparas:

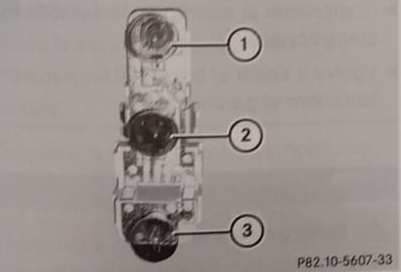

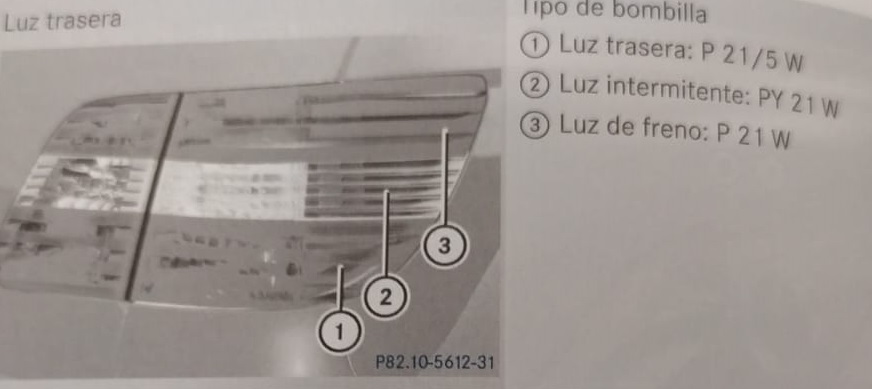

1- Luz de freno

2- Interminetentes

3- Luces traseras

– Presione la bombilla correspondiente ligeramente contra el portamaletas, gírela en sentido contrario al de las aguja del reloj y extráigala del portalámparas.

– Coloque la bombilla nueva correspondiente en el portalámparas y gírela en el sentido de las agujas del reloj.

– Coloque el portalámparas y presiónelo. Las pestañas de fijación del portalámparas enclavan de forma audible.

– Cierre el revestimiento lateral.

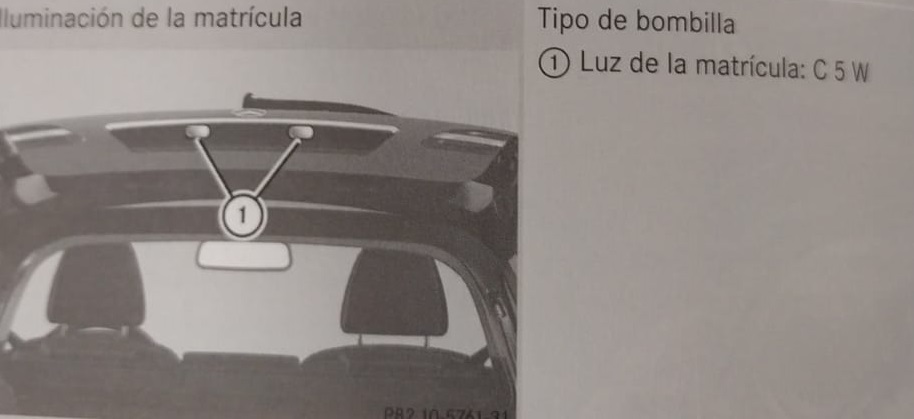

Sustitución de la iluminación de la matricula.

– Desconecte el alumbrado del vehículo.

– Abra el portón trasero.

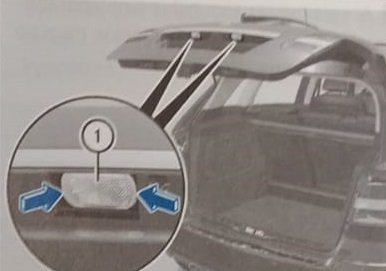

– Coloque un destornillador en la dirección indicada por la flecha y suelte ambos lados de la iluminación de la matricula 1.

– Retire la iluminación de la matricula 1.

– Sustituya la bombilla.

– Coloque la iluminación de la matricula 1 y presiónela hasta que quede enclavada.
